Gradas compactas de discos acopladas Catros+ 03-2

Grada compacta de discos abatible para el laboreo del suelo a poca profundidad

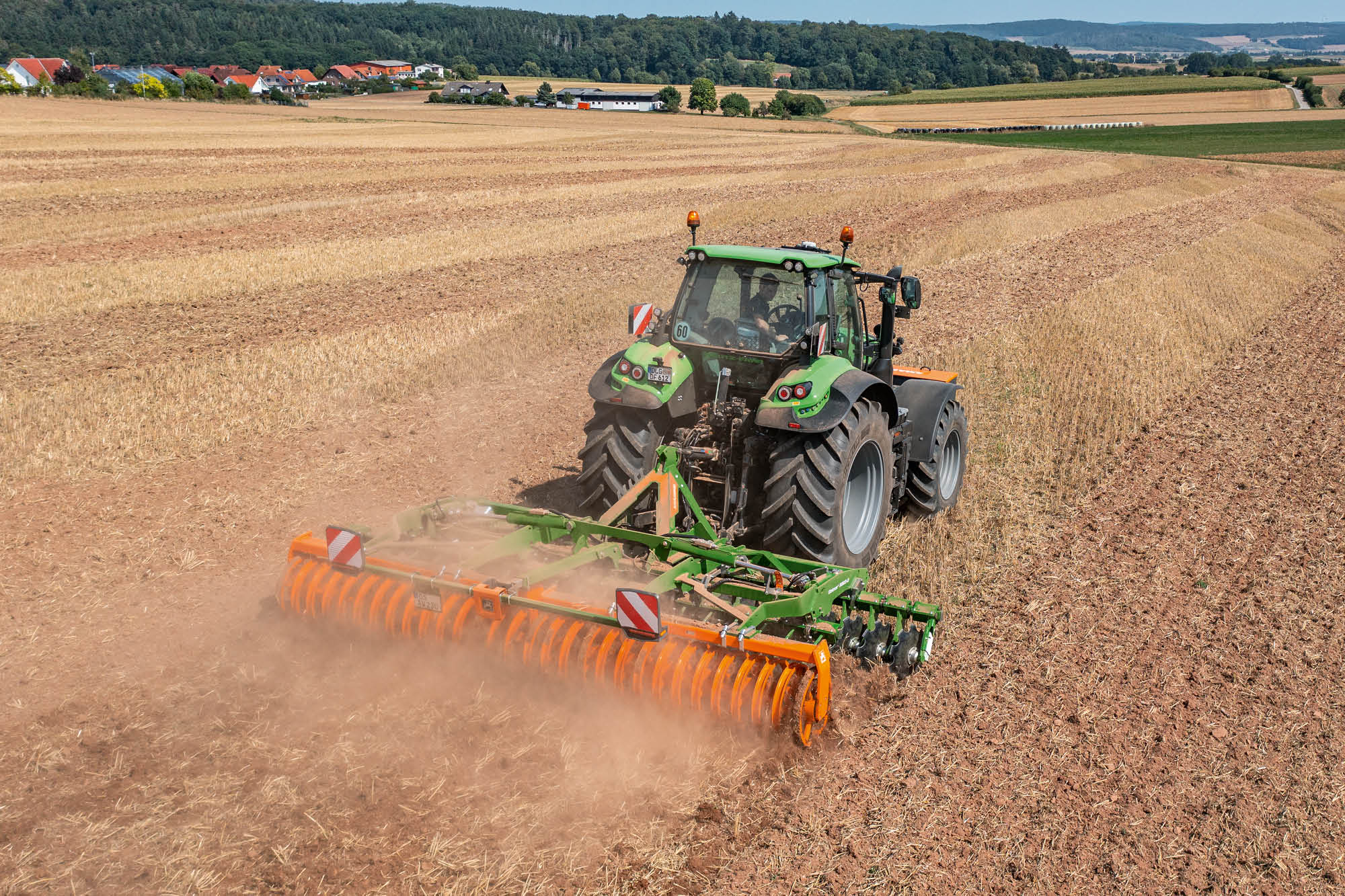

La grada de discos acoplada Catros⁺ 03 es perfectamente adecuada para el tratamiento del suelo rápido, superficial y con gran intensidad de mezcla. La robusta tecnología que integra, con anchos de trabajo desde 2,5 m hasta 4 m, la convierte en el modelo básico ideal para pequeñas y medianas explotaciones.

• Catros⁺ 4003-2, 4,0 m de ancho de trabajo
• Catros⁺ 5003-2, 5,0 m de ancho de trabajo
• Catros⁺ 6003-2, 6,0 m de ancho de trabajo
• Catros⁺ 7003-2, 7,0 m de ancho de trabajo

La nueva generación de Catros: para grandes niveles de rendimiento por superficie

Con la Catros 03, AMAZONE ofrece una grada compacta de discos perfeccionada de última generación. Con la Catros⁺ 03, la profundidad de trabajo ya no se ajusta mediante el rodillo de arrastre, sino que ahora se puede ajustar girando el panel de discos completo. Una unión rígida entre las dos filas de discos garantiza que ambas filas de discos trabajen a la misma profundidad. Se omite el ajuste del desplazamiento entre filas de discos.

Ventajas de la Catros 03

• Sistema Smart Frame
• Fácil ajuste de la profundidad de trabajo girando el panel de discos completo
• Diseño de bastidor abierto para garantizar un paso óptimo

Sistema modular de las gradas compactas de discos

• Diferentes herramientas previas para elegir
• Discos lisos, con dentado fino o dentado grueso
• Gran selección de rodillos diferentes
• Se puede combinar con la sembradora suspendida GreenDrill

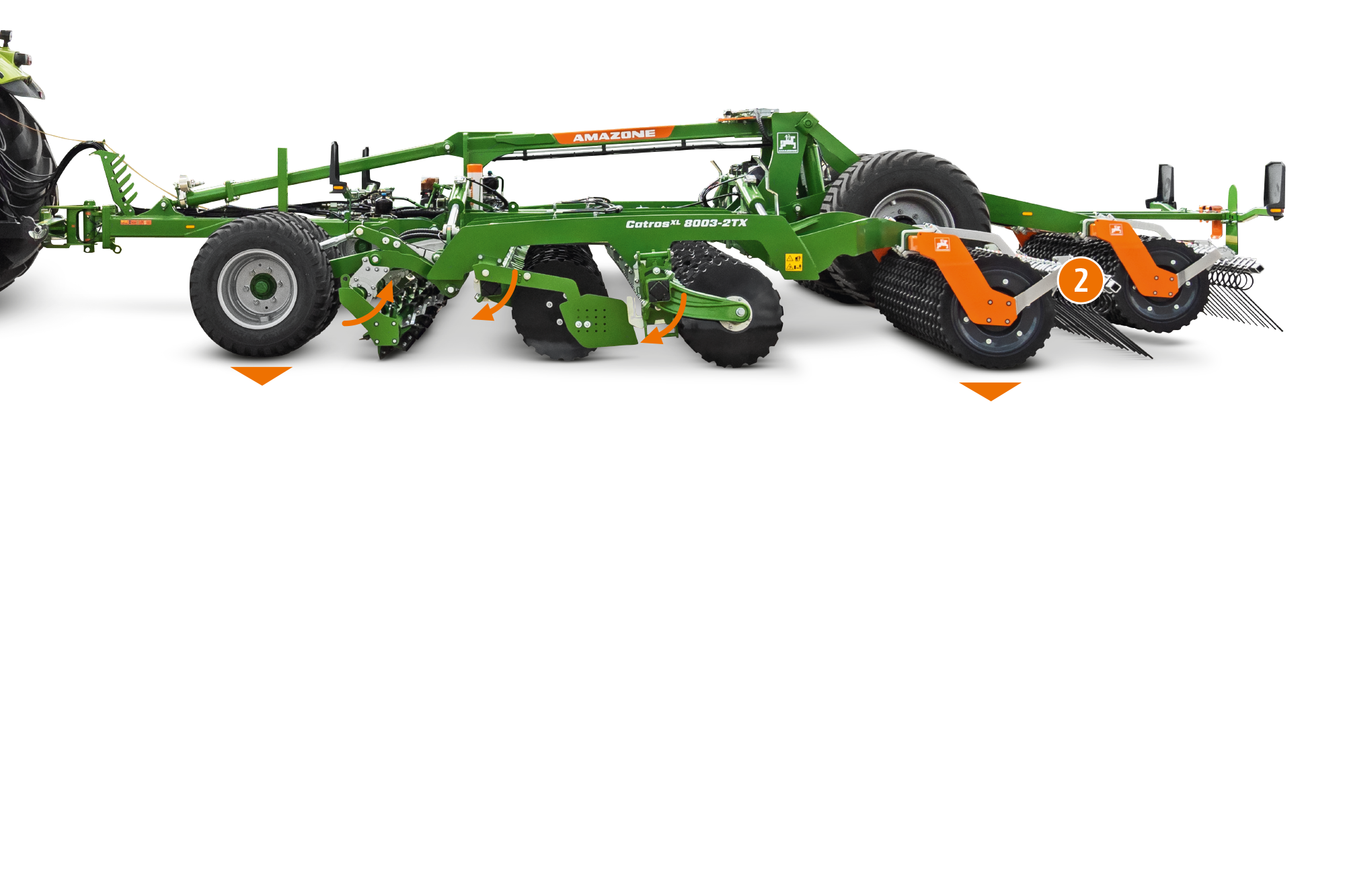

Con el sistema Smart Frame, AMAZONE ofrece una forma completamente nueva de ajuste de la profundidad de trabajo para gradas compactas de discos. Para ajustar la profundidad de trabajo, se giran las filas de discos completas. Así, los discos se alejan del bastidor para trabajar a mayor profundidad o se acercan al bastidor para trabajar a menor profundidad. El bastidor principal permanece siempre paralelo al suelo.

Ajuste y regulación sencillos y sin complicaciones de la profundidad de trabajo

• Ajuste de la profundidad de trabajo completamente independiente del útil frontal y principal
• La primera y la segunda fila de discos trabajan siempre a la misma profundidad
• Conveniente para cambios breves en la profundidad de trabajo, p. ej., para trabajar a mayor profundidad en calles o en la cabecera

Pasada más amplia, siempre perfectamente adaptada a la profundidad de trabajo

• Cuanto más profundo se trabaje, mayor será automáticamente la distancia entre los discos y el bastidor principal. Al aumentar la profundidad de trabajo, los discos se alejan del bastidor y el rodillo de arrastre

Uno de los principales argumentos de la Catros 03 es el sistema Smart Frame con ajuste flexible de la profundidad de trabajo de los útiles individuales

• Ajuste independiente de la herramienta delantera y del disco
• Ajuste independiente de la herramienta delantera y del disco respecto al bastidor

• En combinación con el ajuste hidráulico progresivo de la profundidad de trabajo, el sistema Smart Frame ofrece la máxima comodidad
• No es necesario salir de la cabina del conductor para cambiar la profundidad de trabajo
• Las escalas, perfectamente visibles desde el asiento del tractor, muestran los ajustes actuales
• Además del ajuste independiente de la herramienta previa y los discos, el ajuste de una rastra posterior también permanece invariable al cambiar la profundidad de trabajo

Con las gradas compactas de discos Catros y Certos, alcanzará sin problemas velocidades de trabajo de 10 a 18 km/h. Esta circunstancia proporciona rendimientos por superficie muy elevados y reduce al mínimo el tiempo de trabajo necesario. No obstante, también son decisivos para el éxito económico los bajos costes de combustible, reparación y por desgaste.

Los discos Catros⁺ con diámetro de 510 mm se caracterizan por su agresivo método de trabajo y su seguridad de penetración incluso en condiciones difíciles. Los ámbitos de aplicación óptimos de estos discos son el cultivo de rastrojos, la preparación del lecho de siembra o el procesamiento de restos de cultivos intermedios.

• Profundidades de trabajo de 5 a 14 cm
• Espesor de disco de 5 mm/diámetro de disco de 510 mm/liso, dentado fino o grueso
• Aplicación universal para lograr una mezcla más intensiva
• Método de trabajo más agresivo
• Integración de abonos orgánicos

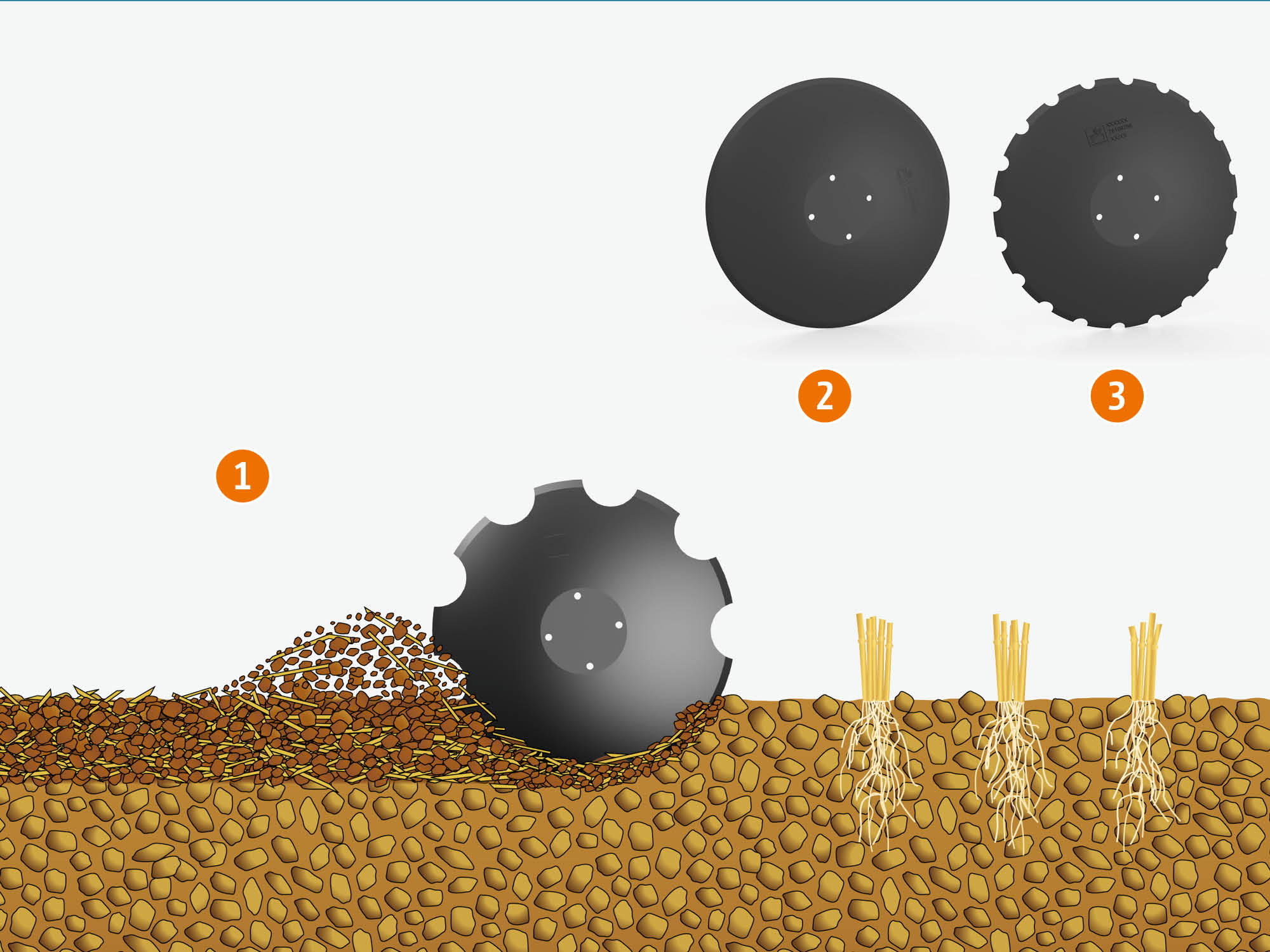

1. Catros⁺ 510 mm (dentado grueso)
2. (liso)
3. (dentado fino)

No es preciso engrasar el rodamiento de los discos, lo que reduce notablemente el esfuerzo general de mantenimiento. Las juntas de anillo deslizante se emplean desde hace décadas en el sector de la maquinaria de construcción para sellar las poleas de rodadura de los vehículos oruga, cometido en el que han demostrado una fiabilidad de funcionamiento absoluta en las condiciones de uso más exigentes.

Sus ventajas

• Soporte de los discos libre de mantenimiento con junta de anillo deslizante y lubricación de por vida
• Seguro de sobrecarga exento de mantenimiento mediante muelles de goma
• Suspensión individual de discos para una adaptación óptima al contorno del terreno y muy buena circulación

1. 2 hileras de rodamientos de rodillos angulares
2. 2 cuerpos rodantes (junta anular)
3. 2 anillos de fundición con superficie de deslizamiento
4. Junta de anillo deslizante integrada en alojamiento cónico
5. Llenado de aceite para engranajes
6. ¡Eficacia probada en 1 000 000 de ocasiones!

Con un ángulo de 17° en la fila de discos delantera y de 14° en la trasera, los discos Catros⁺ y Catros^XL están dispuestos con una gran inclinación. Esto asegura la transferencia suave de tierra y materia orgánica de la primera a la segunda fila de discos, lo que da como resultado una mezcla excepcional de tierra y material vegetal. En comparación con los discos de perfil plano, en la disposición de paneles de disco con filo, el ángulo de descarga es notablemente menor. Esto permite volver a depositar adecuadamente sobre el suelo la mezcla revuelta de tierra y material orgánico delante del rodillo de arrastre.

• Los discos laterales, con altura regulable gracias a un agujero longitudinal, se pueden acoplar cómodamente en todas las condiciones.

Ya se trate de Catros⁺, Catros^XL o Certos, en todas las máquinas cada disco está suspendido individualmente del bastidor mediante muelles de goma. Mejor que las máquinas con suspensión de discos rígida, cada disco cóncavo puede copiar el contorno del suelo individualmente, de modo que las huellas no se rellenan simplemente, sino que se trabajan intensamente. Así se logra un tratamiento del suelo poco profundo y uniforme aunque el terreno presente irregularidades en la superficie. La suspensión individual de los discos hace posible también una pasada perfecta de grandes cantidades de masa orgánica en comparación con la disposición y suspensión de los discos por parejas para una pasada de mayor altura.

Los elementos elásticos con muelles de goma situados en cada suspensión de disco no solo sirven para la adaptación óptima al contorno de la superficie del suelo, sino también como seguro de sobrecarga para cada uno de los discos. Los bloques de goma sobredimensionados, están libres de mantenimiento a la vez que con su flexibilidad consiguen un amplio movimiento hacia arriba que le permite trabajar sin problemas en suelos con piedras.
