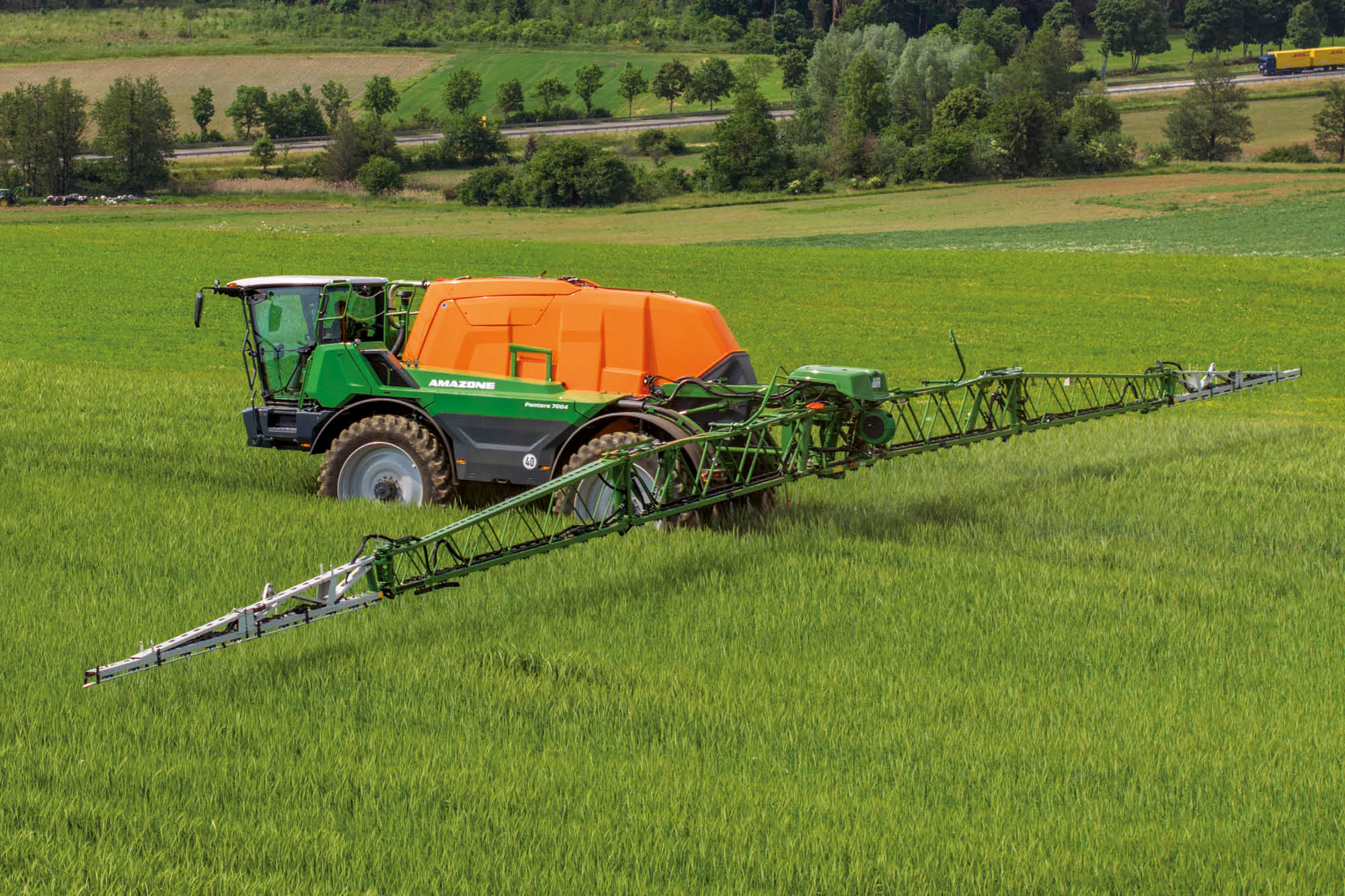

Pulverizador autopropulsado Pantera 4504

Increíblemente ligera y estable al mismo tiempo

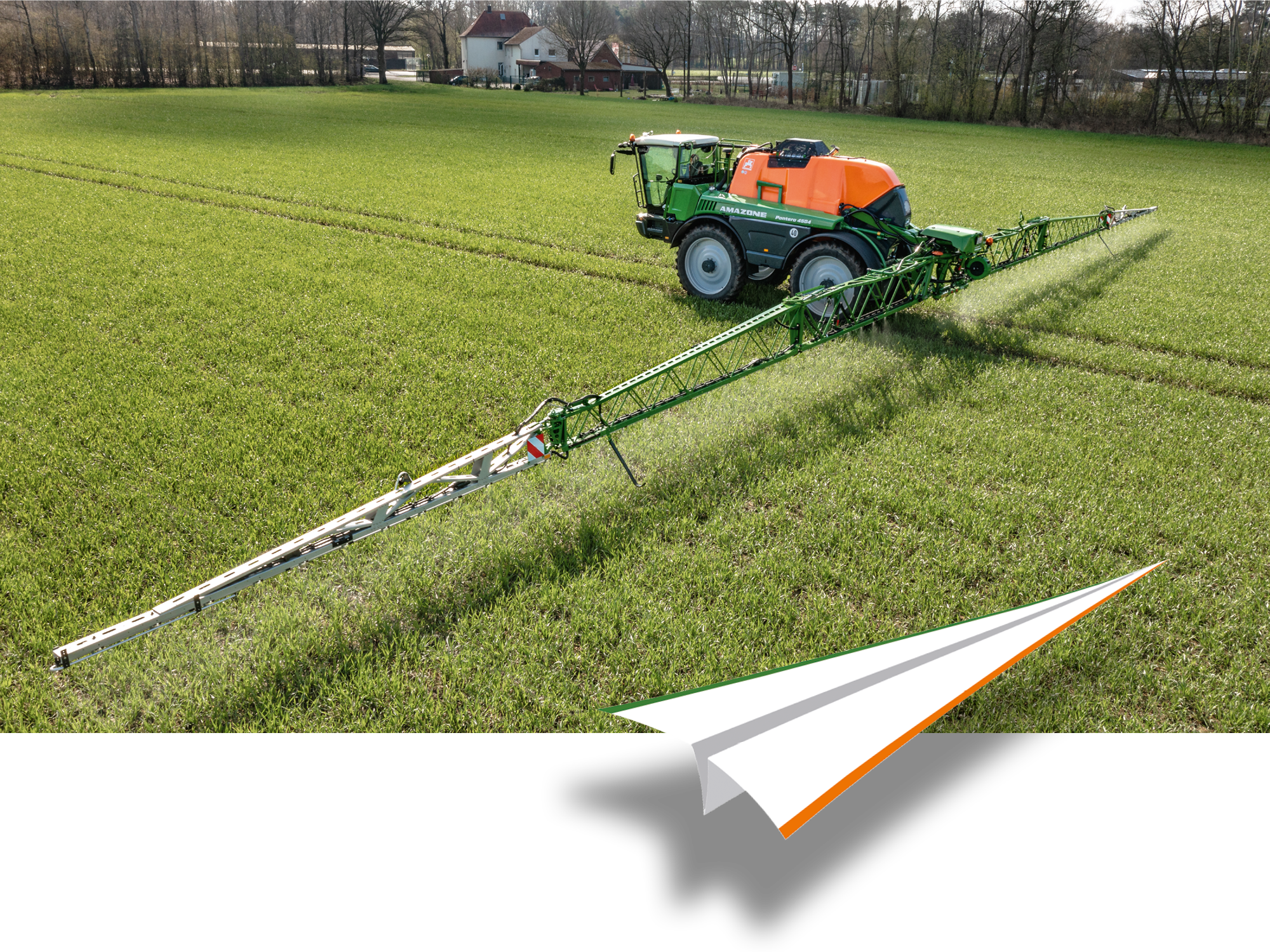

Gracias a su estructura perfilada especial, la barra AMAZONE es ultraligera y, a la vez, sumamente estable. Los anchos de trabajo de las barras de 21 a 48 m permiten una adaptación óptima a la estructura de la explotación. El alto grado de calidad asegura también una larga vida útil aun en caso de altos rendimientos por superficie. Las dimensiones de transporte compactas con anchos de transporte a partir de 2,55 m contribuyen a un transporte seguro por carretera.

Décadas de experiencia en la construcción de las barras dan sus frutos: El perno articulado cónico es el centro inteligente de una filosofía de barras pensada al detalle. La barra se asienta libre de holguras sobre el perno articulado cónico y garantiza al usuario una función óptima de las barras incluso después de muchos años.

El uso de acero inoxidable de serie, la pintura por inmersión con carga eléctrica siguiendo la norma de automoción, así como el uso específico de plásticos y aluminio garantizan una larga vida útil.

Varias capas de pintura de gama alta garantizan una calidad insuperable y duradera.

1. Chapa de acero
2. Fosfatado de zinc (capa de cristal)
3. Base de pintura por inmersión catódica
4. Pintura de cubrición

Súperligeras, súperestables y súpercompactas para anchos de trabajo de hasta 36 m

Barra Super-L2 con anchos de trabajo de 21 a 36 m
Ancho de transporte extrarreducido de tan solo 2,40 m en todas las barras Super-L2 de tres elementos, con anchos de trabajo de 21, 24, 27 y 28 m. Extraordinario ancho de transporte de tan solo 2,60 m en todas las barras Super-L2 de cuatro elementos con anchos de trabajo de 27, 28, 30, 32, 33 y 36 m.

Súperligeras, súperestables y súpercompactas para anchos de trabajo de hasta 48 m

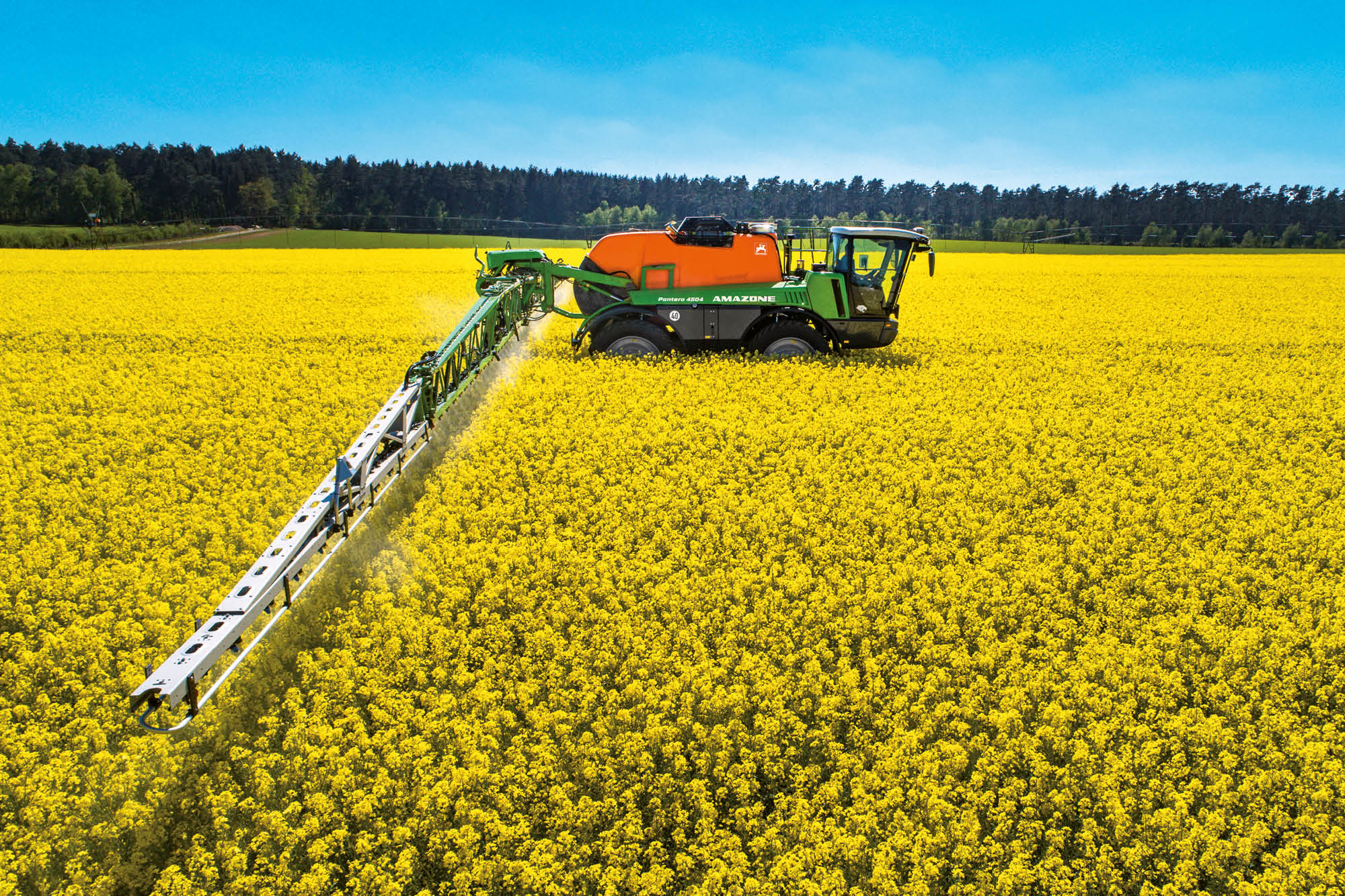

Barra Super-L3 con anchos de trabajo de 30 a 48 m
La estructura perfilada especial AMAZONE de la barra procura estabilidad con un peso propio reducido. Los brazos interiores de la barra Super-L3 están fabricados en acero. Para lograr un peso total mínimo, los brazos exteriores son de aluminio. La ventaja de los tramos exteriores ligeros es que solo es necesario guiar con estabilidad en el exterior una pequeña cantidad de peso por encima del cultivo. En el caso de grandes anchos de trabajo, el guiado estable de la barra en los tramos de los extremos resulta sumamente importante. Para una máxima estabilidad con un peso propio reducido, los perfiles del penúltimo tramo de la barra Super L3 de 48 m de ancho están fabricados en carbono.

Siempre el mejor equipamiento
Las barras Super-L3 a partir de un ancho de trabajo de 39 m están equipadas de serie con el guiado activo de las barras ContourControl, la amortiguación de las oscilaciones SwingStop plus y un control de boquillas individuales AmaSwitch o AmaSelect con SCF pro respectivamente.

Los brazos macizos con las articulaciones de desvío pretensadas hidráulicamente en los pescantes de los extremos ofrecen una posición absolutamente estable de la barra en todo tipo de condiciones. Si, pese a la estructura maciza, se produjeran oscilaciones al circular en curvas o al acelerar, estas se reducirán directamente mediante SwingStop plus.

Plegados Flex para barras Super-L2 y Super-L3

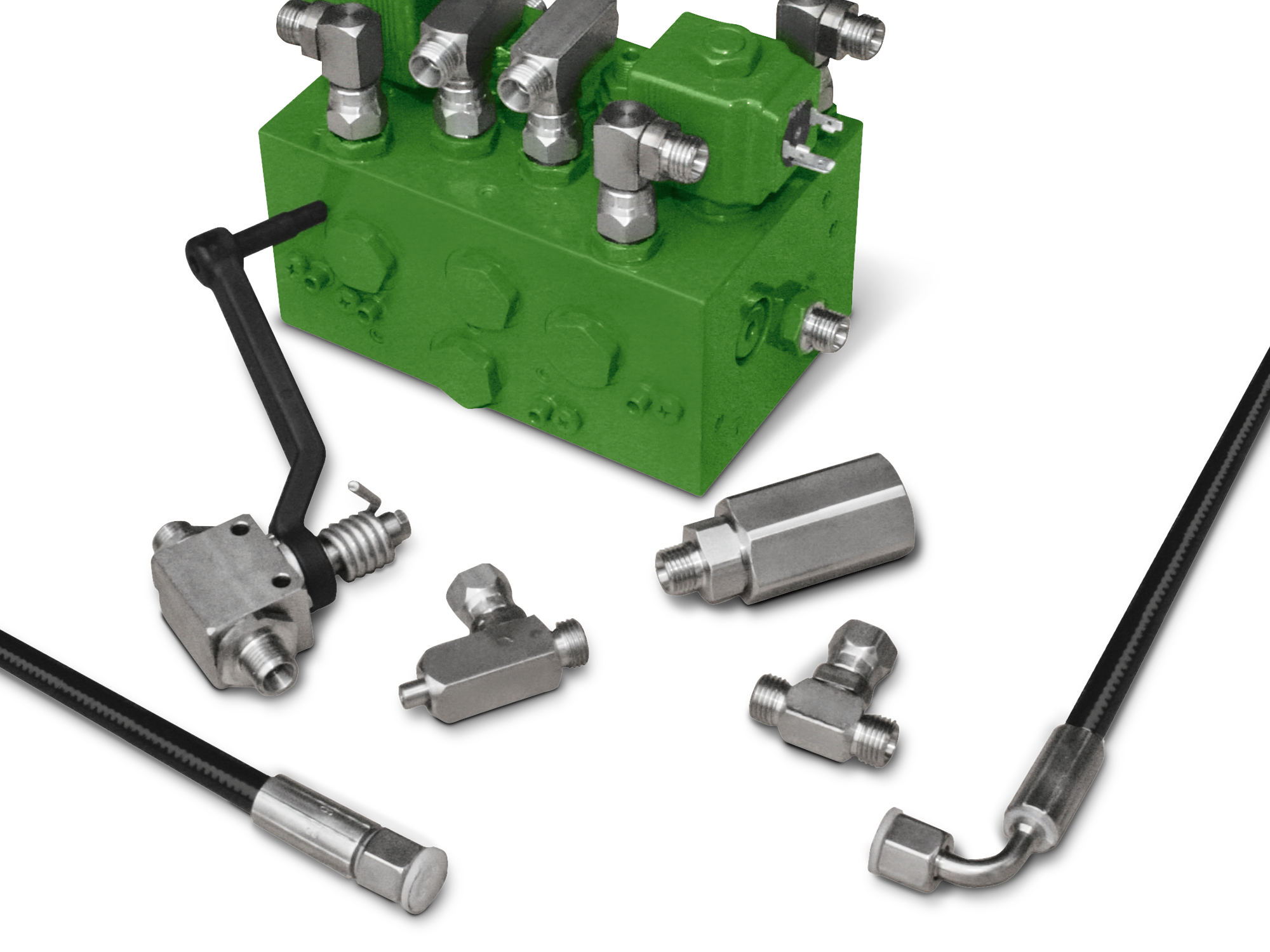

Con los plegados Flex 1 y Flex 2, AMAZONE ofrece dos plegados electrohidráulicos de barras. Las barras están equipados con un bloque de mando electrohidráulico en cada punto de plegado, el cual se controla directamente a través del software de la máquina. Esto permite procesos de plegado muy rápidos. Tan pronto como el primer pescante se despliega o pliega en un 70 % aproximadamente, se inicia de forma automática el siguiente proceso de plegado o desplegado.

Plegado Flex 1
Además de las ventajas ya descritas, el plegado Flex 1 ofrece las siguientes funciones:

• Ajuste de la altura
• Desplegado/plegado
• Plegado unilateral a velocidad de desplazamiento reducida (máx. 6 km/h)
• Reducción del varillaje
• Regulación de inclinación

Plegado Flex 2
Además de las ventajas ya mencionadas, el plegado Flex 2 ofrece las siguientes funciones:

• Angulación positiva unilateral/bilateral de las barras
• Angulación negativa unilateral/bilateral de las barras (en combinación con ContourControl)

«Para acelerar el plegado, AMAZONE ha sustituido la simple conexión sucesiva por una secuencia controlada por sensores. Gracias a esto, el tiempo de parada para desplegar es de tan solo 19 segundos y el de plegado 27 segundos. ¡Excepcional!».
(«profi» - Informe de conducción de Amazone UX 5201 Super - 10/2017)

1. Plegado unilateral (mediante plegado Flex 1)
2. Angulación positiva
3. Angulación positiva (mediante plegado Flex 2)
4. Angulación negativa
5. Angulación negativa (mediante plegado Flex 2 en combinación con ContourControl)

Los perfiles de usuario en el software de la máquina permiten guardar perfiles individuales con anchos de trabajo reducidos. Si, p. ej., una barra de 36/30/24 m solo debe desplegarse hasta 30 m, esto se puede realizar de forma rápida y sencilla cambiando el perfil. Después de desplegarse, el ancho de trabajo activo en cada caso se detecta automáticamente, y las boquillas exteriores se desactivan mediante los controles de boquillas individuales AmaSwitch o AmaSelect. El ancho de trabajo reducido se adopta automáticamente para Section Control.

AutoLift – el cómodo sistema automático de cabecera

Con el elevador automático de la barra AutoLift (equipamiento de serie), la barra se eleva a la altura deseada cada vez que se desconectan las boquillas. Cuando se inicia la pulverización, baja de nuevo a la altura objetivo. Esto evita el riesgo de dañar las barras de pulverización en la cabecera.

• Descenso previo automático de las barras en GPS Switch
  En el GPS Switch del terminal de mando, las barras pueden comenzar su descenso incluso antes de alcanzar la superficie no tratada. De este modo, cuando se abran las boquillas, el varillaje ya se encontrará en la altura de trabajo. Esto requiere como condición previa un límite de parcela en el GPS Switch, además de un terminal ISOBUS de AMAZONE.

¿DistanceControl o ContourControl? ¡Decida usted mismo!

Con los sistemas de guiado de las barras automáticos DistanceControl y ContourControl, AMAZONE ofrece la solución adecuada para cada necesidad. Con el sistema de guiado de la barra totalmente automático DistanceControl, el guiado de la barra de pulverización se deja en manos de la máquina.

Con el sistema innovadora de guiado de la barra ContourControl, AMAZONE presenta una solución sofisticada, especialmente para clientes con condiciones de terreno difíciles. Con ContourControl se logra una precisión máxima, incluso a altas velocidades de desplazamiento.

AMAZONE ofrece para el pulverizador para cultivos autopropulsado Pantera el sistema de guiado de la barra totalmente automático DistanceControl con 2 sensores o DistanceControl plus con 4 sensores como equipamiento para la barra Super L. En el caso de cultivos con grados de desarrollo muy distintos o de cereales almacenados parciales, se recomienda utilizar el DistanceControl con 4 sensores. Los sensores están conectados eléctricamente en paralelo y se tiene en cuenta el sensor más cercano a la superficie objetivo.

1. Sensores ultrasónicos
2. Sensores del ángulo

Ventajas del guiado del varillaje DistanceControl:

• Guiado del varillaje completamente automático, incluyendo guiado de altura, regulación de inclinación y elevación del varillaje en los extremos del campo
• Angulación positiva bilateral automática, en combinación con el plegado Flex 2

Con el guiado activo de las barras ContourControl, AMAZONE ofrece un guiado de las barras totalmente automático para barras a partir de un ancho de trabajo de 21 m. De este modo, el requisito de precisión máxima durante la aplicación se cumple gracias a las reducidas distancias al área objetivo, incluso a altas velocidades de desplazamiento y grandes anchos de trabajo. ContourControl se puede utilizar con las barras Super-L en combinación con el plegado Flex 1 o Flex 2.

El nuevo guiado de las barras se basa en un sistema hidráulico de acción rápida y 4 sensores o, en combinación con el plegado Flex 2, incluso 6 sensores, que permiten una angulación positiva y negativa automática.

Sus ventajas:

• Distribución transversal óptima
• Guiado automático de altura preciso y muy rápido
• Distancia al área objetivo inferior a 50 cm – Menos deriva
• Procesos de plegado muy rápidos
• Máxima precisión a altas velocidades de trabajo
• Elegante guiado de la barra con grandes anchos de trabajo

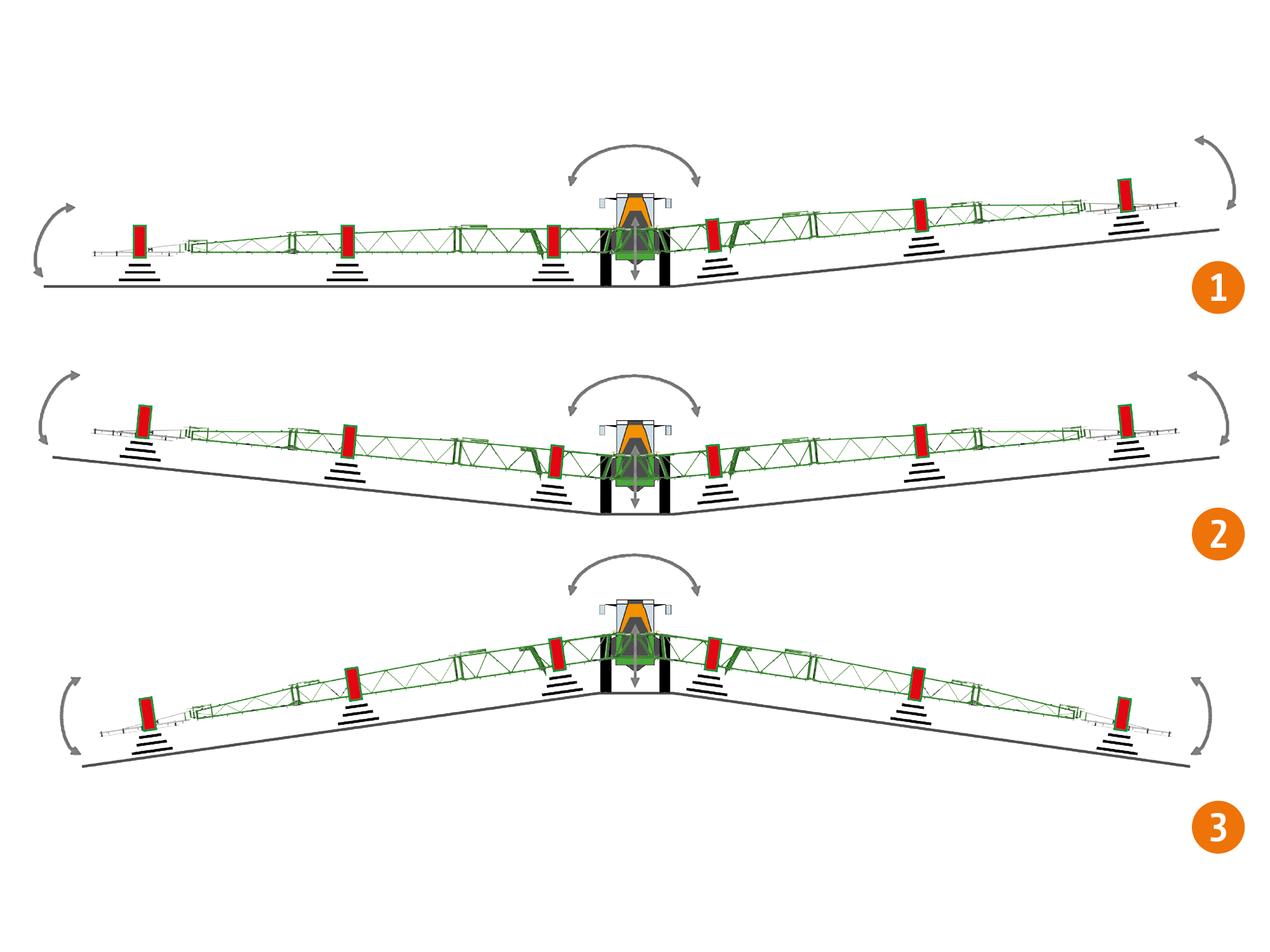

1. Angulación positiva unilateral a la derecha (plegado Flex 2)
2. Angulación positiva bilateral (plegado Flex 2)
3. Angulación negativa bilateral (plegado Flex 2)

Con el fin de adaptar también la posición horizontal de las barras a los requisitos cada vez más exigentes como, por ejemplo, anchos de trabajo mayores y velocidades de desplazamiento más altas, AMAZONE ofrece la amortiguación activa de oscilaciones SwingStop como equipamiento especial para el sistema de control de las barras ContourControl. Las influencias externas, como la irregularidad del terreno, las curvas, los procesos de aceleración y el aumento de la velocidad de trabajo, ejercen una gran carga sobre las barras en dirección horizontal. Esto puede causar una oscilación del estabilizador de la barra, afectando de esta forma sobre la distribución longitudinal en el área exterior de la barra.

Dado que los movimientos horizontales se producen en mayor medida en el área exterior de la barra, este efecto aumenta con grandes anchos de barra. A fin de reducir estas oscilaciones horizontales, SwingStop mide mediante acelerómetros las aceleraciones presentes en los brazos del varillaje. Los dos cilindros hidráulicos de funcionamiento activo de la suspensión de las barras compensan activamente estas oscilaciones y posibilitan así una posición horizontal de las barras muy estable.

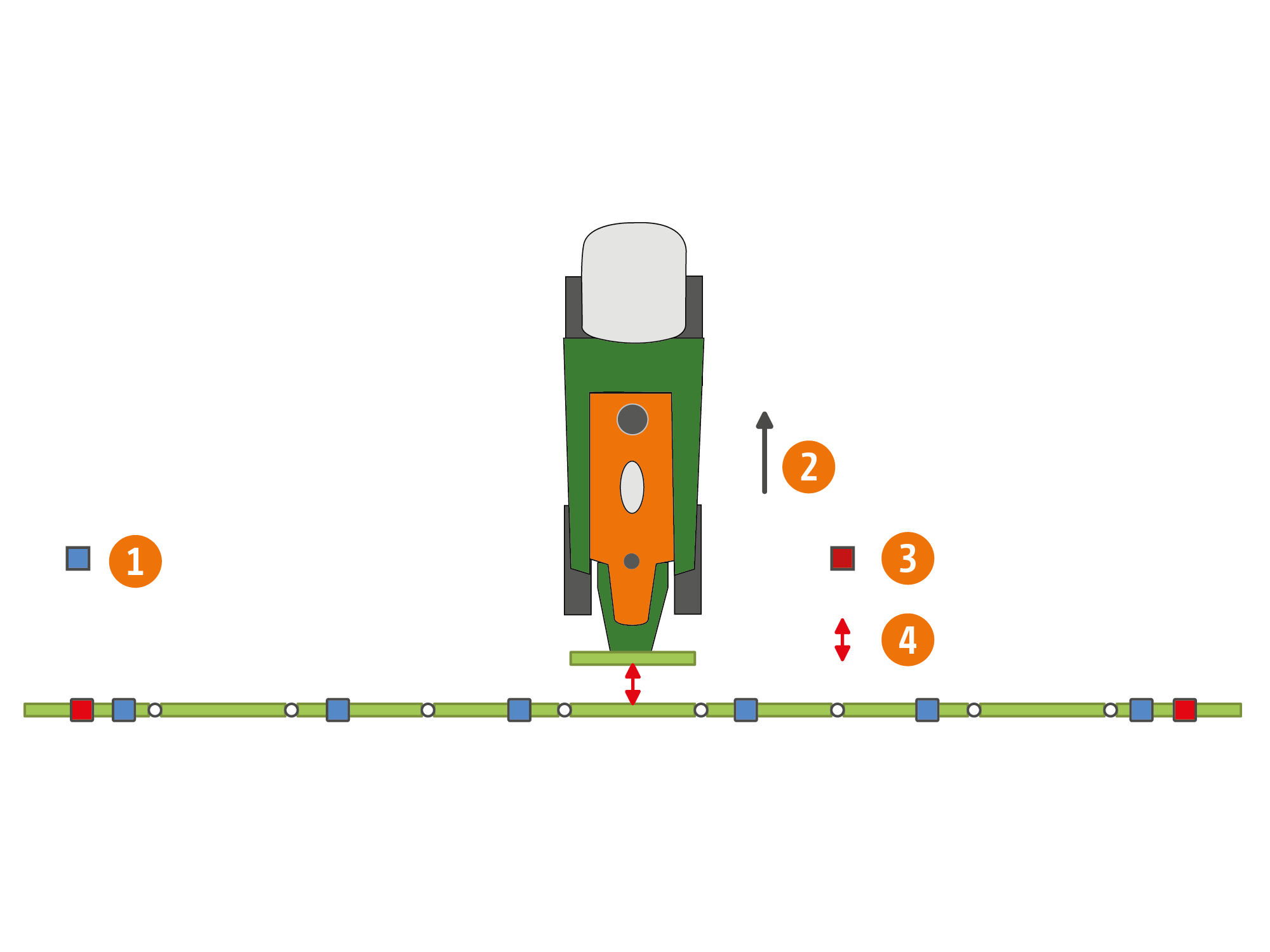

1. 6 sensores de ultrasonidos para el ContourControl
2. Dirección de marcha
3. 2 sensores de aceleración para el SwingStop
4. Cilindro SwingStop

Sus ventajas:

• Distribución longitudinal óptima
• Reducción del movimiento horizontal de las barras para una posición muy estable de las mismas
• Sistema de funcionamiento muy rápido y preciso incluso a velocidades de trabajo elevadas
• El más alto nivel de rendimiento con la máxima precisión

SwingStop plus – amortiguación independiente de las oscilaciones de las dos mitades de la barra
En las barras Super-L3 con anchos de trabajo a partir de 39 m se monta una nueva compensación de oscilaciones que incluye la nueva amortiguación de oscilaciones SwingStop plus. Esta brinda los beneficios conocidos de SwingStop, pero se diferencia de esta en que los movimientos de las dos mitades de la barra se amortiguan hidráulicamente en la dirección de desplazamiento de forma independiente entre sí. De este modo se crea una base aún mejor para una distribución longitudinal óptima de la aplicación.

Reducir las oscilaciones simétricas y asimétricas
SwingStop plus puede compensar con gran eficacia oscilaciones simétricas, como las producidas durante la aceleración y el frenado. El nuevo diseño de la compensación de oscilaciones permite ahora controlar ambos brazos individualmente. Con SwingStop plus, cada brazo tiene un cilindro hidráulico que contrarresta activamente las oscilaciones que se producen en el brazo. De este modo también se reducen con fiabilidad las oscilaciones asimétricas de la barra como las que se generan tras trazar una curva.
