Pulverizador suspendido UF 01

• UF 1801 con iluminación de las boquillas por LED
• Mástil de elevación con un ajuste de la altura de aprox. 0,50 a 2,20 m

«La barra de pulverización dispone del mayor margen de regulación y se puede plegar rápidamente».
(profi – Ensayo práctico «Comparativa de 5 pulverizadores suspendidos» 01/2013)

«La Amazone UF 1201 con la barra de pulverización Super-S dispone de la mejor suspensión y amortiguación».
(profi – Ensayo práctico «Comparativa de 5 pulverizadores suspendidos» · 01/2013)

Gracias a su estructura de perfil especial, los varillajes de AMAZONE son a la vez superestables y superligeros. Las boquillas situadas en los perfiles con válvulas antirretorno de membrana integradas evitan de forma fiable el goteo en las boquillas. Los cierres de bayoneta autoajustables garantizan un cambio de boquillas rápido y sin herramientas. Se dispone de las boquillas adecuadas para todos los casos de aplicación y dosificaciones, p. ej., para una humectación óptima, contra la deriva o para el uso de fertilizante líquido.

Todas las barras AMAZONE vienen equipadas de serie con:

• Un paquete amortiguador/de suspensión para la amortiguación de movimientos oscilantes verticales
• Elementos amortiguadores de muelles con suspensión esférica para la amortiguación de movimientos horizontales y
• elementos elásticos para la suspensión amortiguada de todo el varillaje.

Gracias al ajuste hidráulico de la altura y al patín de distancia, que también son componentes de serie, se logra una distribución exacta del líquido de pulverización en sentido longitudinal y transversal.

En el caso de fuertes terrenos pendientes y grandes anchos de trabajo, se recomienda una regulación hidráulica de la inclinación. La inclinación y el retorno rápido y preciso del varillaje a la posición de salida se logran mediante unidades de control o las funciones electrohidráulicas del terminal ISOBUS.

Las barras AMAZONE de la serie Q-Plus y la serie Super-S han sido aprobados por la Julius Kühn Institut (JKI). Cumplen así con los más altos requisitos europeos de maquinaria de protección de cultivos. ¡Compare usted mismo!

¡La estructura compacta es un triunfo!
Gracias a la baja distancia del centro de gravedad y a su estructura ligera y estable, la máquina es fácil de transportar. La descarga del eje delantero es inferior a la de muchos competidores.

Conducción segura
La vista panorámica durante la circulación por carretera es ejemplar. Allí por donde circula el tractor, pasan también las barras. Sin piezas salientes ni daños en las barras, dimensiones de transporte reducido.

Todo en el sitio correcto
Las barras se fijan a los ganchos de transporte. Sin traqueteo. Sin soportes de las barras sujetos a desgaste. La conducción rápida no es un problema.

¡Trabajo limpio!
El líquido de pulverización no gotea desde las barras sobre el tractor o la central de mando, y las barras no tocan la cabina del tractor.

Décadas de experiencia en la construcción de las barras dan sus frutos: El perno articulado cónico es el centro inteligente de una filosofía de barras pensada al detalle. La barra se asienta libre de holguras sobre el perno articulado cónico y garantiza al usuario una función óptima de las barras incluso después de muchos años.

El uso de acero inoxidable de serie, la pintura por inmersión con carga eléctrica siguiendo la norma de automoción, así como el uso específico de plásticos y aluminio garantizan una larga vida útil.

Las potentes barras básicas

Con las barras Q Plus plegadas horizontalmente en los anchos de trabajo de 12 m, 12,5 m y 15 m, AMAZONE ofrece unas barras que nada tienen que envidiar a las de mayor envergadura en cuanto a calidad y fiabilidad. El plegado es hidráulico de serie, al igual que el ajuste de la altura y el plegado unilateral a la izquierda en el sentido de la marcha.

Sus ventajas:

• Superestable y superligero al mismo tiempo
• Amortiguación triple contra impactos
• Ajuste hidráulico de la altura de serie
• Plegado unilateral en el lado izquierda de serie
• Disponible con regulación hidráulica de la inclinación
• El guiado central de las mangueras permite tender todas las mangueras y los cables de forma limpia y sin que se doblen

Suspensión de las barras Super-S1 y S2

1. Péndulo central
2. Sistema de amortiguación mediante muelles para reducir las vibraciones horizontales
3. Bloqueo de las barras
4. Sistema de amortiguación mediante muelles para reducir las vibraciones verticales
5. Articulación perpendicular a la dirección de desplazamiento

Gracias a la suspensión con amortiguación triple, al ajuste hidráulico de la altura y a los distanciadores elásticos, las barras Super-S permiten un guiado a la distancia correcta y de forma segura.

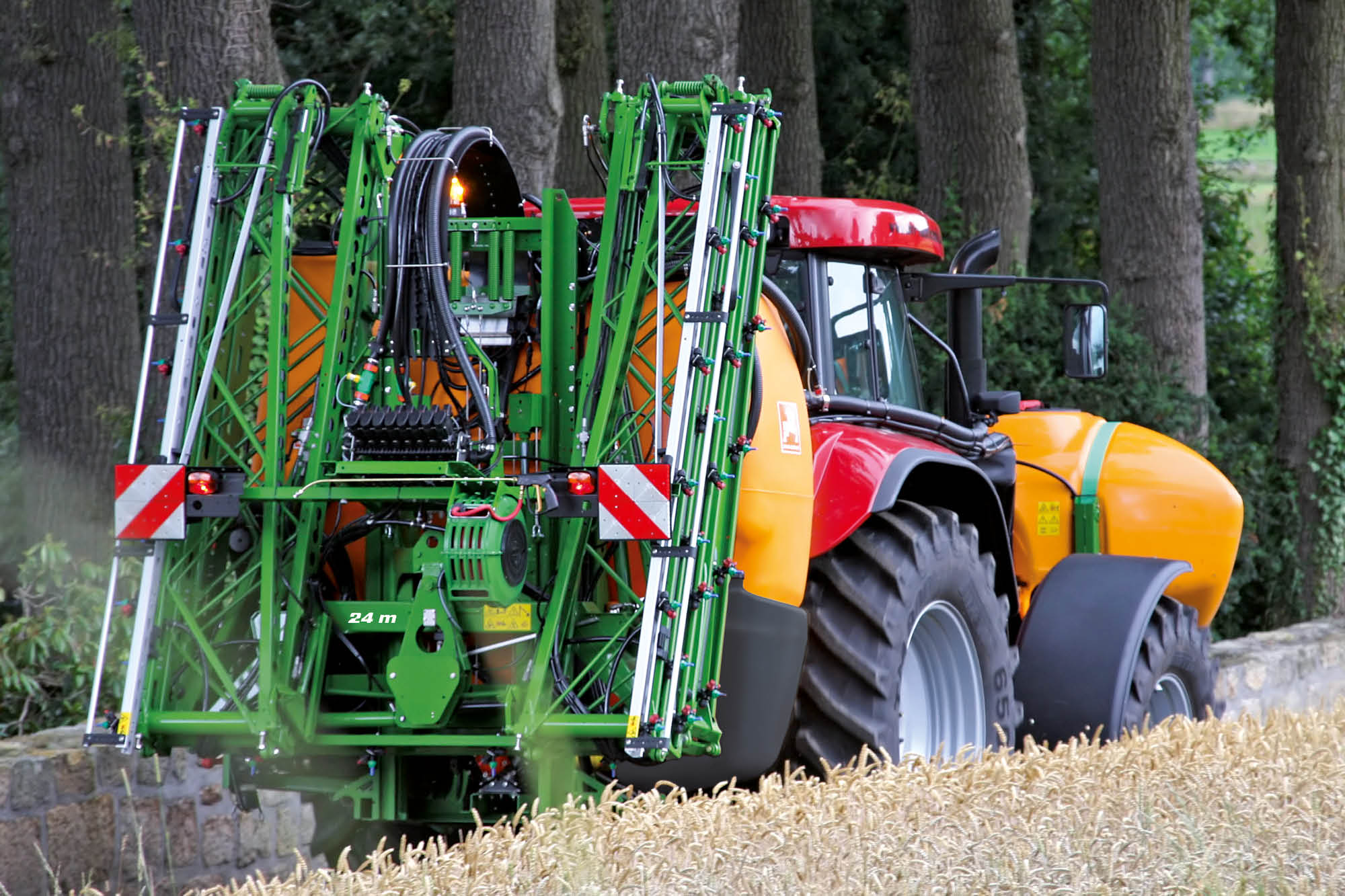

Las barras Super S, plegadas en vertical, están disponible con anchos de trabajo de 15 m a 24 m. Gracias a la división de las barras, hay pocos puntos de articulación, lo que permite un plegado rápido y se consigue un ancho de transporte de solo 2,40 m. Equipado con el accionamiento electrohidráulico de plegado Profi y el guiado de altura DistanceControl, lo que facilita aún más su trabajo.

La barra Super-S se encuentra disponible como barra Super-S1 de 15 m a 21 m y como barra Super-S2 de 15 m a 24 m.

Sus ventajas:

• Superestable y superligero al mismo tiempo
• Ancho de transporte superreducido de 2,40 m
• Amortiguación triple contra impactos
• Ajuste hidráulico de la altura de serie
• Ampliable con regulación hidráulica de la inclinación
• Ampliable con control de boquillas marginales
• Ampliable con el accionamiento electrohidráulico de plegado Profi

El peso que se ha quitado al varillaje se gana en potencia. Un diseño ligero inteligente supone usar cada material en los lugares donde tiene sentido: por ejemplo, aluminio en el pescante exterior, de peso reducido, de las barras Super S2, pero no en el interior de las barras. Allí se necesita acero de alta resistencia, para mantener la estabilidad de las barras en línea y evitar fallos de pulverización debidos a las vibraciones.

Gracias a la división de las barras en segmentos, hay solo unos pocos puntos de articulación, lo que permite un plegado más rápido. La robusta disposición habitual de los perfiles también convence en estas variantes. A pesar de que los distintos segmentos de las barras Super S1 son 50 cm más largos que los de las barras Super S2, la altura de la máquina es de 3,30 m.

Las barras Super-S1 con anchos de trabajo de 18 y 21 m se puede reducir a 15 m simplemente plegando el segmento de barras exteriores.

• «El ancho de transporte sigue siendo de 2,40 m: una gran ventaja del plegado hacia arriba».

«[...] tiene la ventaja de que se monta una articulación menos, con lo que, por un lado, la barra se pliega más rápidamente y, por otro, es más económico».
(dlz agrarmagazin – Prueba de campo de UF 1201 «Magnífico incluso para anchos pequeños» · 05/2016)

«Las barras dejan una impresión estable y funcionaron en nuestras instalaciones con agradable suavidad».
(dlz agrarmagazin – Prueba de campo de UF 1201 «Magnífico incluso para anchos pequeños» 05/2016)

Gracias a los cortos segmentos individuales, se puede alcanzar una altura de máquina de solo 2,90 m.

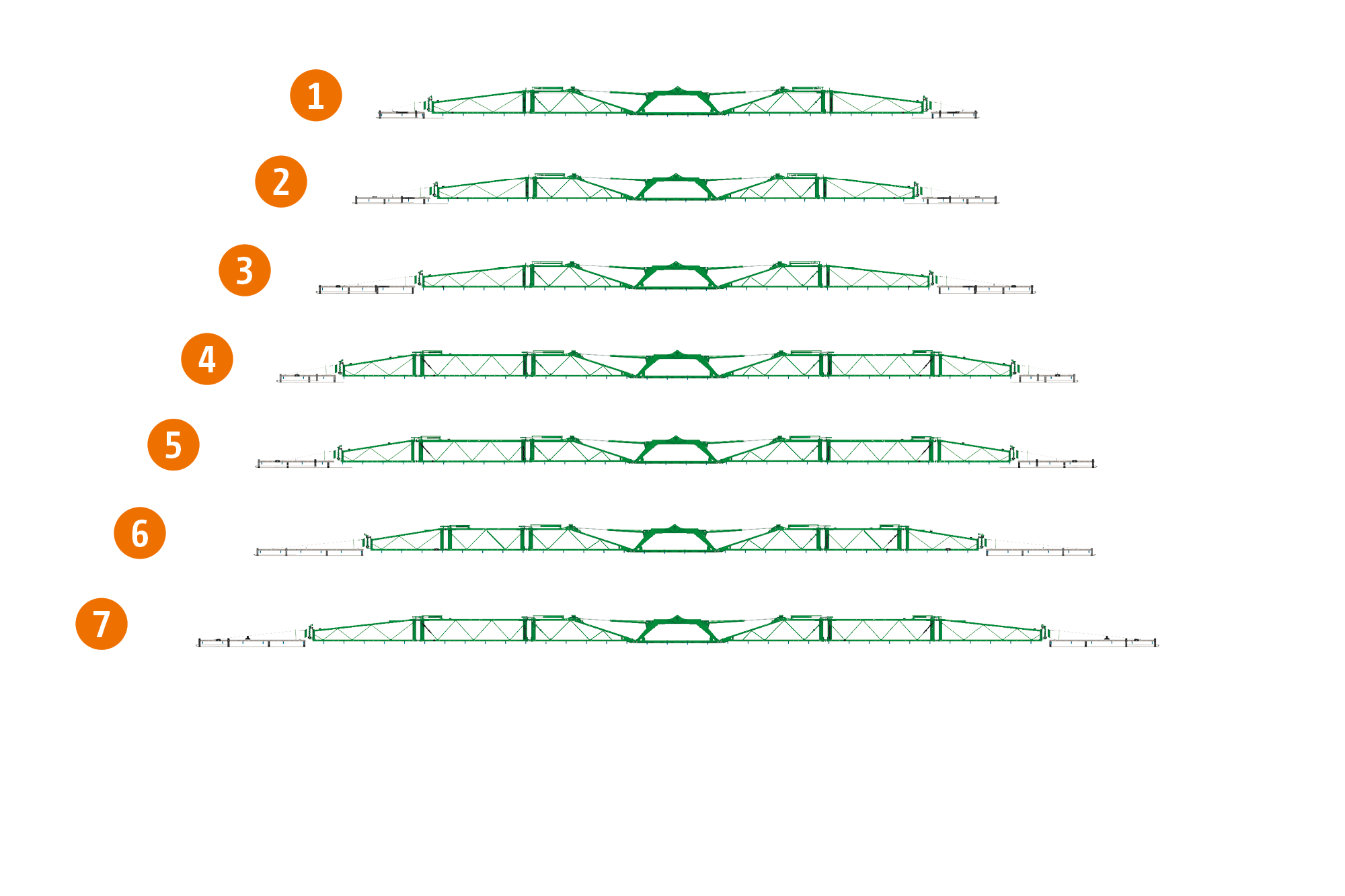

Anchos de trabajo

1. 15 m
2. 16 m
3. 18 m
4. 20 m
5. 21 m
6. 21/15 m
7. 24 m

Plegado preseleccionable:

Con el ordenador de mando AmaSpray⁺ y los terminales ISOBUS es posible efectuar el plegado unilateral mediante las unidades de control.

Plegado Profi: flexible y cómodo

Como equipamiento para todas las barras Super S, AMAZONE ofrece el accionamiento electrohidráulico de plegado Profi. Todas las funciones hidráulicas se llevan a cabo de forma fiable y sencilla desde la cabina mediante ProfiClick. El manejo es especialmente cómodo mediante un joystick multifuncional.

Plegado Profi 1:

Ajuste de la altura, plegado y desplegado, plegado unilateral con velocidad de marcha reducida (máx. 6 km/h), reducción del ancho de la barra, regulación de inclinación.

1. Barras desplegadas
2. Barras en pendiente
3. Ancho de trabajo ligeramente reducida
4. Ancho de trabajo reducida en mayor medida

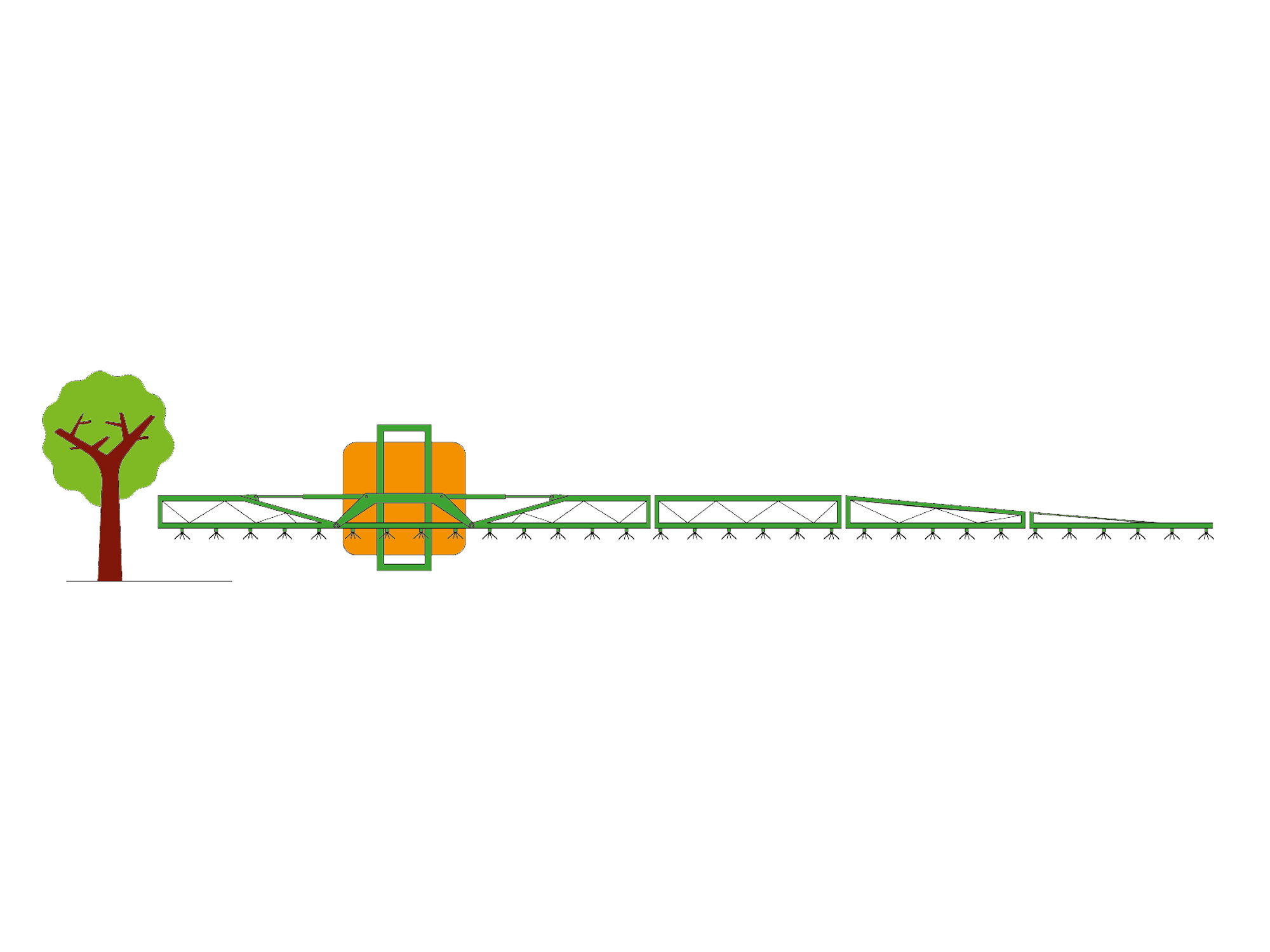

5. Barras plegadas unilateralmente. ¡Atención! Solo hasta 6 km/h de velocidad de trabajo.
