Ein Streuwerk, Pure Präzision

GPS-ScenarioControl kann in Verbindung mit dem ISOBUS-Bedienterminal AmaTron 4 und der App AmaTron Twin genutzt werden.

„GPS-ScenarioControl von Amazone hilft, Fehler bei der Auswahl des Grenzstreuverfahrens und unnötige Fahrspuren zu vermeiden.“ („profi“ – Praxistest „Mit der App an die Grenze gehen“ · 01/2022)

Unterstützung für die bedarfsgerechte Düngung

Bei der Düngerausbringung wird der Fahrer mit unterschiedlichen Aufgaben konfrontiert. Zum einen muss er eine optimale Querverteilung des Streuguts sowie eine bedarfsgerechte Düngerausbringung sicherstellen. Zum anderen muss er darauf achten, dass an Gräben, Wegen oder Grundstücksgrenzen das passende Grenzstreuverfahren angewandt wird, um eine gesetzeskonforme und präzise Düngung zu garantieren. Hier kann es insbesondere bei wechselnden Fahrern immer wieder zu Fehlanwendungen kommen, da ein bestimmtes Grenzstreuverfahren nicht an der richtigen Stelle aktiviert oder deaktiviert wird. Auch Unwissenheit des Fahrers kann zu einer nicht gesetzeskonformen Düngerausbringung führen.

• Ansicht GPS-ScenarioControl auf AmaTron Twin App

Automatisierung komplexer Schaltvorgänge und Entlastung des Fahrers​​​​​​​


Bei der Folgeapplikation aktiviert der Fahrer lediglich das zuvor aufgezeichnete Szenario und der Düngerstreuer verrichtet die gespeicherten Schaltvorgänge ganz automatisch. GPS-ScenarioControl ermöglicht einen präzisen und ressourcenschonenden Düngereinsatz, da die verschiedenen Grenzstreuverfahren an der richtigen Stelle ausgeführt werden. Eine gesetzeskonforme Folgeapplikation kann somit auch bei nachfolgenden Fahrern einfach sichergestellt werden. Zudem kann sich der Fahrer anhand der voraufgezeichneten, optimierten Feldroute orientieren.

 Feld mit vollständiger Routenplanung und georeferenziert gespeicherten Szenarien

Aufzeichnen und speichern der richtigen Fahrstrategie


Bei erstmaliger Feldüberfahrt mit dem Düngerstreuer werden beispielweise vom erfahrenen Betriebsleiter mit dem System GPS-ScenarioControl alle Schaltpunkte sowie die Fahrtroute und Fahrtrichtung nach Betätigen der record-Taste automatisch aufgezeichnet. Die Schaltpunkte werden übersichtlich auf der Karte markiert und die Fahrtrichtung durch Richtungspfeile visualisiert. GPS-ScenarioControl ist im ISOBUS-Bedienterminal AmaTron 4 integriert und lässt sich über die Displayerweiterung AmaTron Twin abbilden und bedienen.

Vorteile auf einen Blick:

• Immer gleiche Schaltvorgänge bei unterschiedlichen Düngergaben
  – Vermeidung von Fehlbedienung
  – Sicherstellung einer gesetzeskonformen und ressourcenschonenden Düngerausbringung
  – Richtige Anwendung unter schlechten Sichtverhältnissen, bspw. Dunkelheit oder Nebel
• Kein Niederfahren des Bestandes durch immer optimale Fahrwege in der Fläche
  – Unterstützung ungeübter Fahrer

„So gibt das Tool Betriebsleitern die Sicherheit, dass ihre Fahrer den Dünger neben Gräben und Wegen gesetzeskonform und ansonsten ertragsoptimiert ausbringen. Interessant ist das vor allem, wenn die Fahrer häufig wechseln oder wenn der Chef das Düngen z.B. seinem Auszubildenden überlassen möchte.“ („profi“ – Praxistest „Mit der App an die Grenze gehen“ · 01/2022)

AutoTS – Komfortable Einstellung und präzise Querverteilung bis zur Feldgrenze
Mit dem scheibenintegrierten Grenzstreusystem AutoTS können die verschieden Grenzstreuverfahren Rand-, Grenz- und Grabenstreuen bequem über das Terminal aus der Kabine seitenunabhängig aktiviert werden.

Das geniale Funktionsprinzip AutoTS
Ein Stellmotor verdreht die Einleitschaufel um ca. 10 °, sodass der Dünger beim Grenz- und Grabenstreuen über die kürzere Grenzstreuschaufel geführt wird. Durch die Kombination aus Drehzahl und kürzerer Schaufel wird der Dünger deutlich kürzer geworfen ohne diesen mechanisch zu beanspruchen.

„Das Lastenheft für die Entwicklung des Amazone ZA-TS war eindeutig: keine Kompromisse mehr zwischen dem Normalstreuen und dem Rand-, Grenz- und Grabenstreuen an den Feldgrenzen.“
(profi – Streuwerke in der Praxis „Hydraulisch oder mechanisch“ · 06/2017)

Grenzstreurechner – Mehrerlöse berechnen
Mit AutoTS kann im Randbereich ein durchschnittlicher Mehrertrag von etwa 17 Prozent gegenüber herkömmlichen Verfahren erzielt werden. Berechnen sie es jetzt selbst!

Das Problem: Über- und Unterdüngung am Vorgewende

Düngerstreuer haben eine hohe Wurfweite hinter der Maschine. In der Praxis werden die Ausschaltpunkte meist erst erreicht, wenn sich der Traktor in der Kurvenfahrt ins Vorgewende befindet. Dabei schwenkt der Streufächer hinter dem Traktor seitlich aus und es entstehen über- und unterdüngte Zonen.

Ausschaltzeitpunkt am Vorgewende: Ohne HeadlandControl

• Streuer schaltet zu spät ab und befindet sich bereits in der Kurvenfahrt
• Traktor müsste über die Vorgewendefahrspur hinausfahren

Ergebnis: Über- & unterdüngte Zonen am Vorgewende

1. Überdüngung (dunkelgrün)
2. Unterdüngung (weiß)
3. Standardvorgewende
4. Innere Wurfweite ohne HeadlandControl

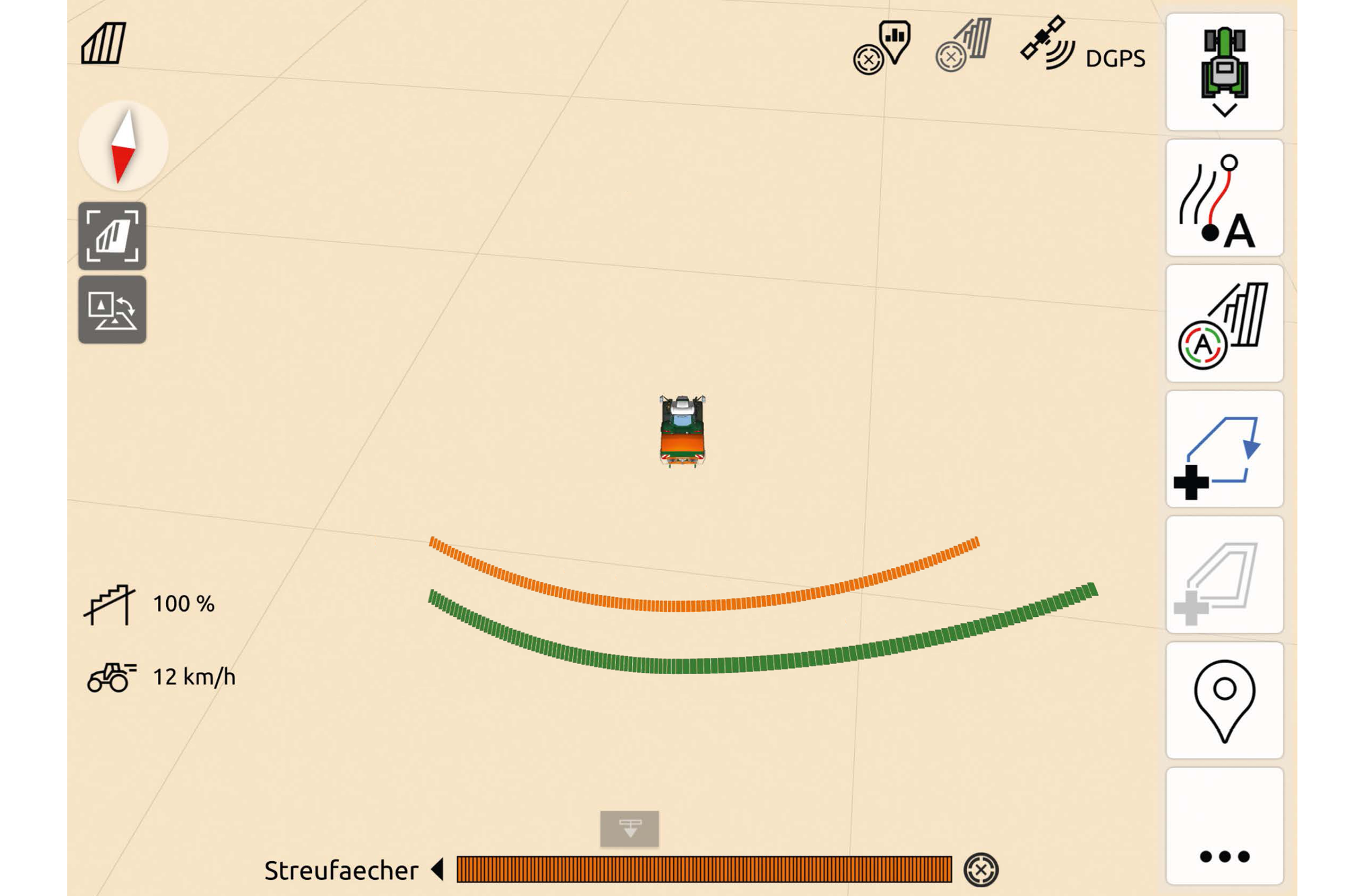

Die Lösung: HeadlandControl

Bei aktiviertem HeadlandControl wird die Wurfweite und Streumenge an der feldinneren Seite erhöht, sodass der Ausschaltpunkt in Richtung Feldinneren wandert. Außerdem bewirkt die neue Teilbreitenschaltung, welche nun der Form des Streufächers angepasst ist, dass beim Einteffen in das Vorgewende die Teilbreiten von außen nach innen abgeschaltet werden. Auf diese Weise können über und unterdüngte Zonen am Vorgewende vermieden werden.

Mit HeadlandControl

• Durch HeadlandControl streut der Streuer am Vorgewende weiter in den Bestand
• Traktor kann den Fahrspuren der Feldspritze folgen

Ergebnis: Gleichmäßige Bestände entlang des Vorgewendes

1. Verbesserte Querverteilung am Vorgewende
2. Ausschaltpunkt verlagert
3. Erweitertes Vorgewende
4. Innere Wurfweite mit HeadlandControl

AMAZONE WindControl auch unabhängig von ArgusTwin verfügbar

Optimale Querverteilung

Wind ist immer und überall auf der Welt allgegenwärtig und stellt in der landwirtschaftlichen Praxis eine große  Herausforderung bei der gleichmäßigen mineralischen Düngung dar. Mit dem System AMAZONE WindControl (nach Prof. Dr. Karl Wild, HTW Dresden) kann der Windeinfluss auf das Streubild permanent überwacht und automatisch ausgeglichen werden. Praxisversuche zeigen auf, dass das System ca. 80 % der Streuzeit aktiv auf Windeinflüsse reagiert und das Streubild optimiert.

Ein an der Maschine montierter, hochfrequent messender Windsensor erfasst dabei die Windgeschwindigkeit und die Windrichtung. Anhand dieser Daten berechnet der Job-Rechner neue Einstellwerte für das Einleitsystem und die Streuscheiben-Drehzahl. Bei Seitenwind wird die Drehzahl der dem Wind zugewandten Seite erhöht und das Einleitsystem nach außen verdreht. Zugleich wird die Drehzahl der dem Wind abgewandten Seite reduziert und das Einleitsystem nach innen verdreht.

Mit Hilfe von WindControl ergeben sich größere Zeitfenster für das Streuen unter Windeinflüssen. Der Anwender hat neben allen wichtigen Düngerstreuerparametern zusätzlich die aktuellen Werte von Windrichtung, Windstärke und Böigkeit im Blick. Darüber hinaus gibt WindControl bei starken Winden, wenn das System nicht mehr in der Lage ist, die Windeinflüsse zu kompensieren oder wenn zu häufig wechselnde Windböen auftreten, eine automatische Warnung an den Fahrer aus.

AMAZONE WindControl sichert auch bei Seitenwind eine optimale Querverteilung.

Ihre Vorteile

• Höhere Schlagkraft durch längere Einsatzzeiträume
• Gesteigerter Ertrag durch optimierte Querverteilung
• Einsatzsicherheit durch automatisches Warnsystem

Das ArgusTwin-System sorgt über die permanent arbeitende Online-Überwachung und Korrektur des Einleitsystems stets für eine optimale Querverteilung des Düngers. Dies erhöht die Düngereffizienz und ist die Basis für eine optimale Bestandesführung.

Bei dem Argus-System zur Streufächererfassung basiert die Erfassung der Querverteilung auf Radartechnik, die von Staub und Verunreinigungen unabhängig ist und in der Praxis zuverlässige Ergebnisse liefert. ArgusTwin überwacht sowohl den linken als auch rechten Streufächer und korrigiert das elektrische Einleitsystem bei Bedarf unabhängig voneinander.

Automatische Einleitsystemverstellung

Über das ISOBUS-Terminal werden die Ausbringmenge und alle weiteren relevanten Daten aus der Streutabelle für den auszubringenden Dünger eingegeben. Für das Argus-System wurde zusätzlich die Wurfrichtung zur optimalen Querverteilung mit in die Streutabellen eingepflegt. Anhand dieses Wertes vergleicht ArgusTwin permanent, ob die vorgegebene Wurfrichtung des Düngers von der Streuscheibe auch tatsächlich eingehalten wird. Sollte die tatsächliche Wurfrichtung auf Grund von Ungleichmäßigkeiten des Düngers, abgenutzten Streuschaufeln, Hangfahrten oder Anfahr- und Bremsvorgängen von der „Soll“-Wurfrichtung abweichen, korrigiert der Streuer selbstständig die Einstellung des Einleitsystems – und das für jede Seite individuell. Voraussetzung ist die elektrische Einleitsystemverstellung.

Ihre Vorteile

• Permanente Online-Überwachung beider Streufächer
• Immer eine optimale Querverteilung des Düngers, auch bei:
  • wechselnden Düngerqualitäten
  • Umwelteinflüssen, wie Feuchtigkeit und Tau
  • Düngerbelägen auf den Streuscheiben
• Automatischer Hangausgleich des Streubildes
• Positionierung geschützt oberhalb der Streuscheiben

1. Problem aus der Praxis – schlechte Querverteilung bspw. aufgrund einer Änderung der Düngereigenschaften
2. Automatische Anpassung des Einleitsystems durch ArgusTwin
3. Perfekte Querverteilung ermöglicht gleichmäßig geführte Bestände auch bei wechselnden Düngerqualitäten und Eigenschaften
