Pulvérisateurs traînés UX Super

Bloc de commande de tronçonnement TG télécommandé électriquement
Le bloc de commande TG avec jusqu’à 13 tronçons est disponible pour le pilotage ISOBUS. Les tronçons sont coupés rapidement et sans goutte par le biais de vannes motorisées avec délestage de pression. Dans tous les cas, le débit est commandé de façon précise et rapide, directement par le calculateur de la machine.

Porte-jets simples et multiples
Les porte-jets logés dans les profilés et dotés de clapets anti-gouttes à membrane intégrés empêchent de façon fiable que les buses gouttent. Des écrous à baïonnette garantissent des changements de buses à la fois rapides et sans outils. Les trijets et quadrijets sont bien adaptés à des changements fréquents de buses pour des applications et cultures variées. AMAZONE propose une large gamme de buses de chez Agrotop, Lechler et TeeJet.

Le système de circulation continue DUS AMAZONE garantit une circulation fiable dans l’ensemble du circuit de pulvérisation. Au début du travail, le circuit de rampe, y compris la conduite de pulvérisation, est alimenté avec de la bouille circulant en sens inverse de celui utilisé lors de la pulvérisation. Ainsi toutes les conduites de pulvérisation sont déjà amorcées et immédiatement prêtes à délivrer de la bouillie sur toute la largeur de la rampe. Les temps d’attente pour l'amorçage de rampe en fourrière font partie du passé.

Grâce au limiteur de pression, la bouillie reste continuellement en circulation dans les tronçons coupés, que ce soit en fourrière ou en cours de travail ou au transport, rampe repliée. Évitant ainsi tout risque de dépôt ou de bouchage dans les conduites.

Durant le processus de nettoyage, les conduites sont rincées à l’eau claire jusqu’aux buses, sans avoir à pulvériser. Durant le nettoyage, la bouille concentrée est ramenée dans la cuve à bouillie par le biais du système de circulation continue.

Système de circulation continue DUS avec tronçon coupé

Une solution simple pour la coupure automatique de tronçons de 50 cm
Avec AmaSwitch plus, AMAZONE propose une solution précise pour la coupure automatique de tronçons de 50 cm. AmaSwitch plus constitue une alternative pour les utilisateurs qui souhaitent bénéficier des avantages de la coupure précise dans les pointes et les zones de chevauchement grâce à la coupure de tronçons de 50 cm.

De série, AmaSwitch plus est équipé de la circulation continue haute pression DUS pro et peut aussi être équipé d’un éclairage LED individuel des buses.

En standard avec le système de circulation continue DUS pro
Avec DUS pro, comme avec DUS, la pression de pulvérisation souhaitée reste constante jusqu'aux buses. De plus, les conduites de pulvérisation à diamètre dégressif permettent d’obtenir un volume mort
minime.

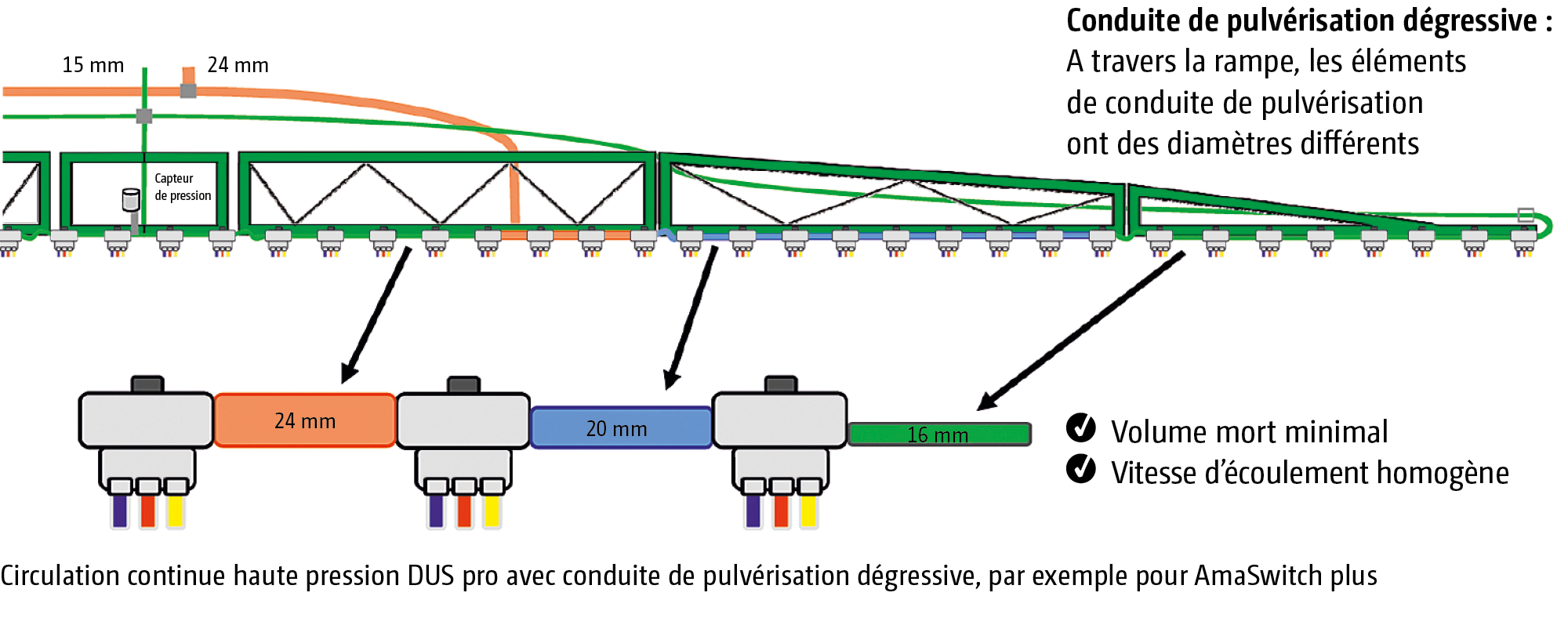

DUS pro – Pression de pulvérisation constante avec un volume mort minimal

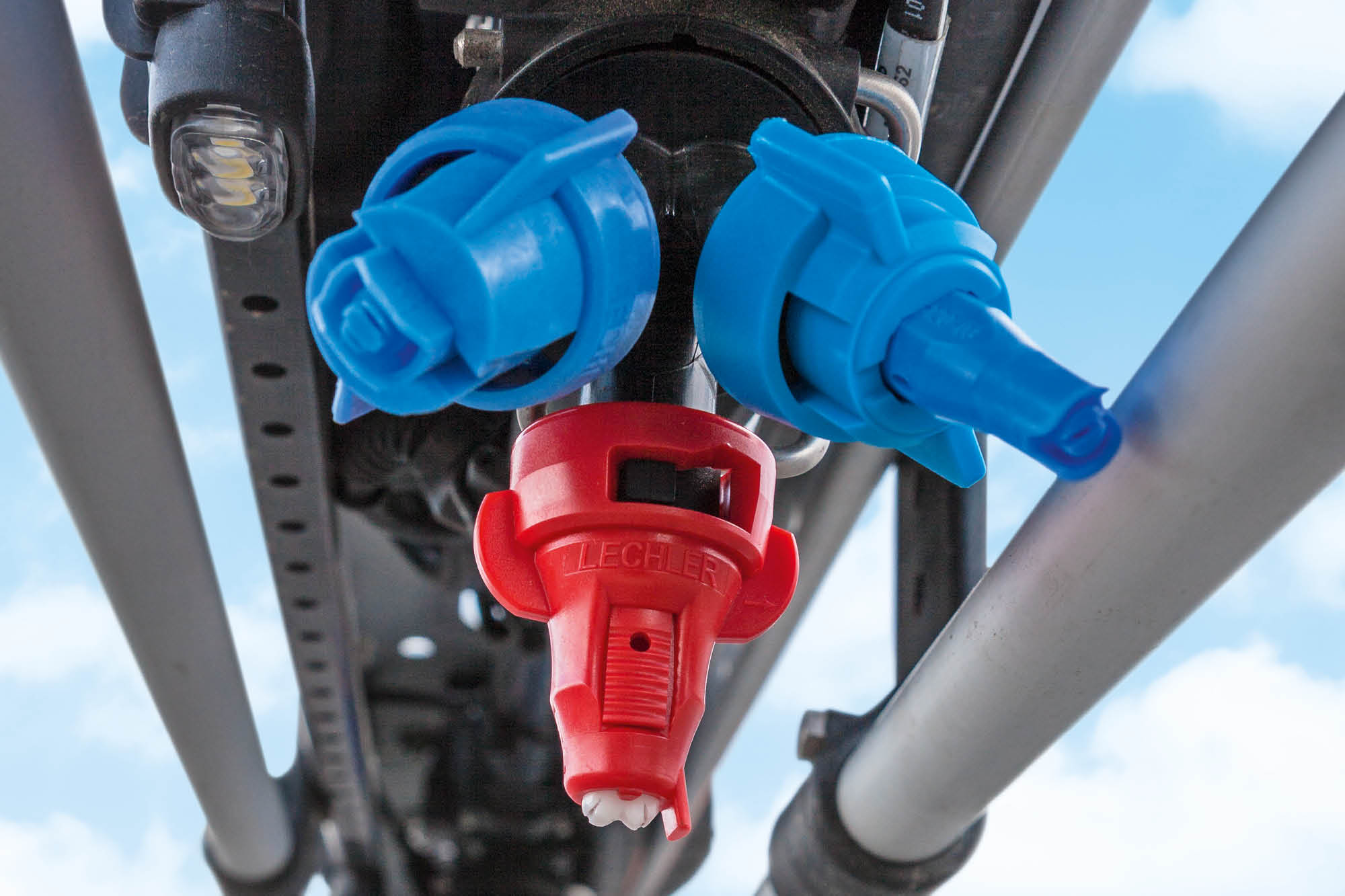

Trijets avec coupure électrique

La technique AmaSwitch plus repose sur une commande électrique de l'ouverture et la fermeture d'un trijet classique. Une vanne électrique, montée directement sur le porte-jet, assure la coupure. En combinaison avec GPS-Switch, il est possible de couper avec précision en fourrière et dans les pointes avec des tronçons de 50 cm. En plus de la coupure automatique de tronçons de 50 cm, vous avez également la possibilité de configurer librement la largeur des tronçons pilotés manuellement.

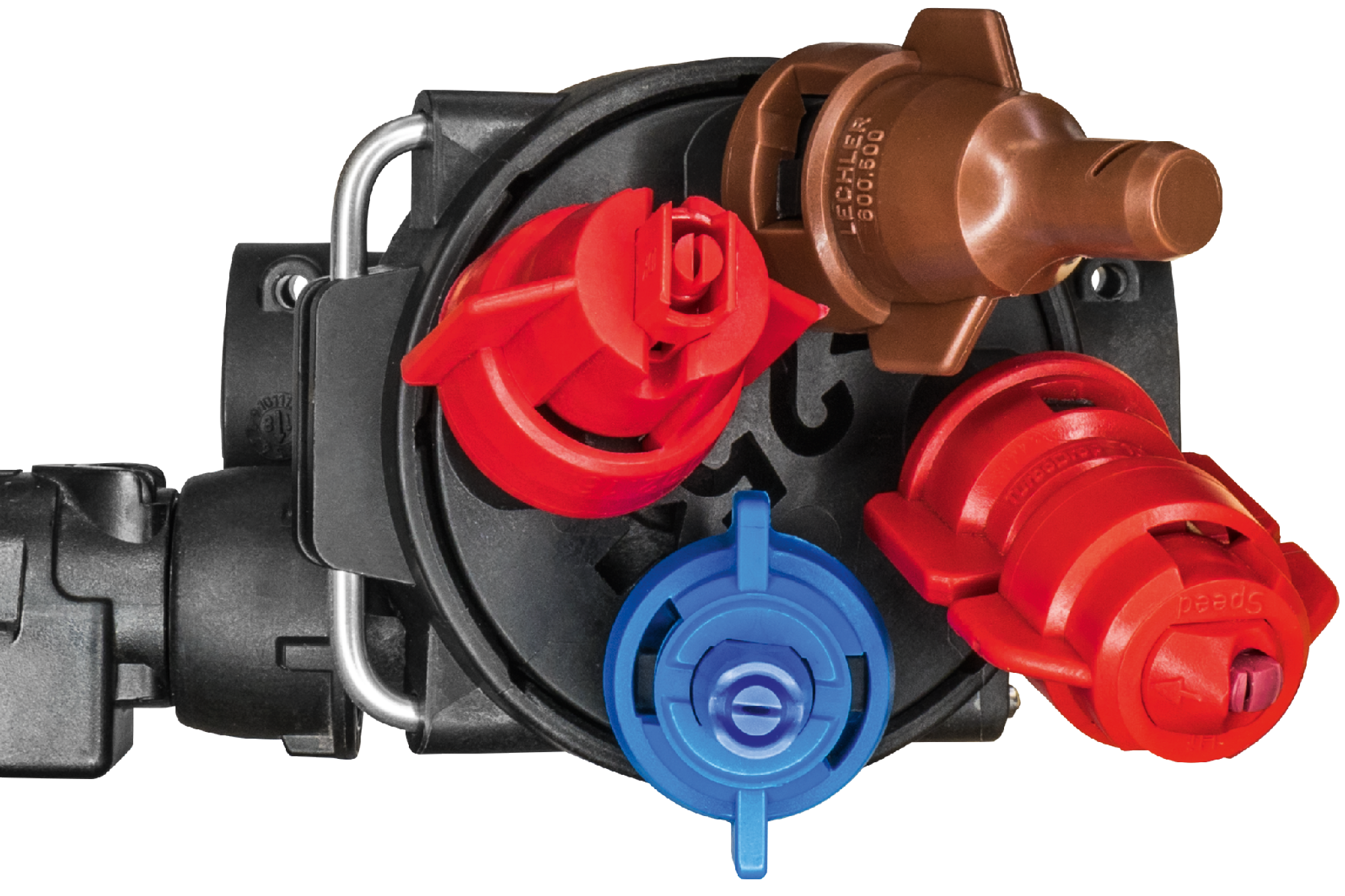

Quadrijets avec activation et désactivation électriques
En plus du trijet, la coupure électrique buse à buse AmaSwitch plus peut aussi être équipée d’un quadrijet.

Avec un écart réel de buses de 25 cm
Un jeu d’extension en option permet en plus de réaliser un véritable écart de buses de 25 cm avec la buse quadri-jet. Ceci a pour avantage, en association avec des buses spéciales à 80 degrés, de réduire la hauteur par rapport à la surface cible à moins de 50 cm.

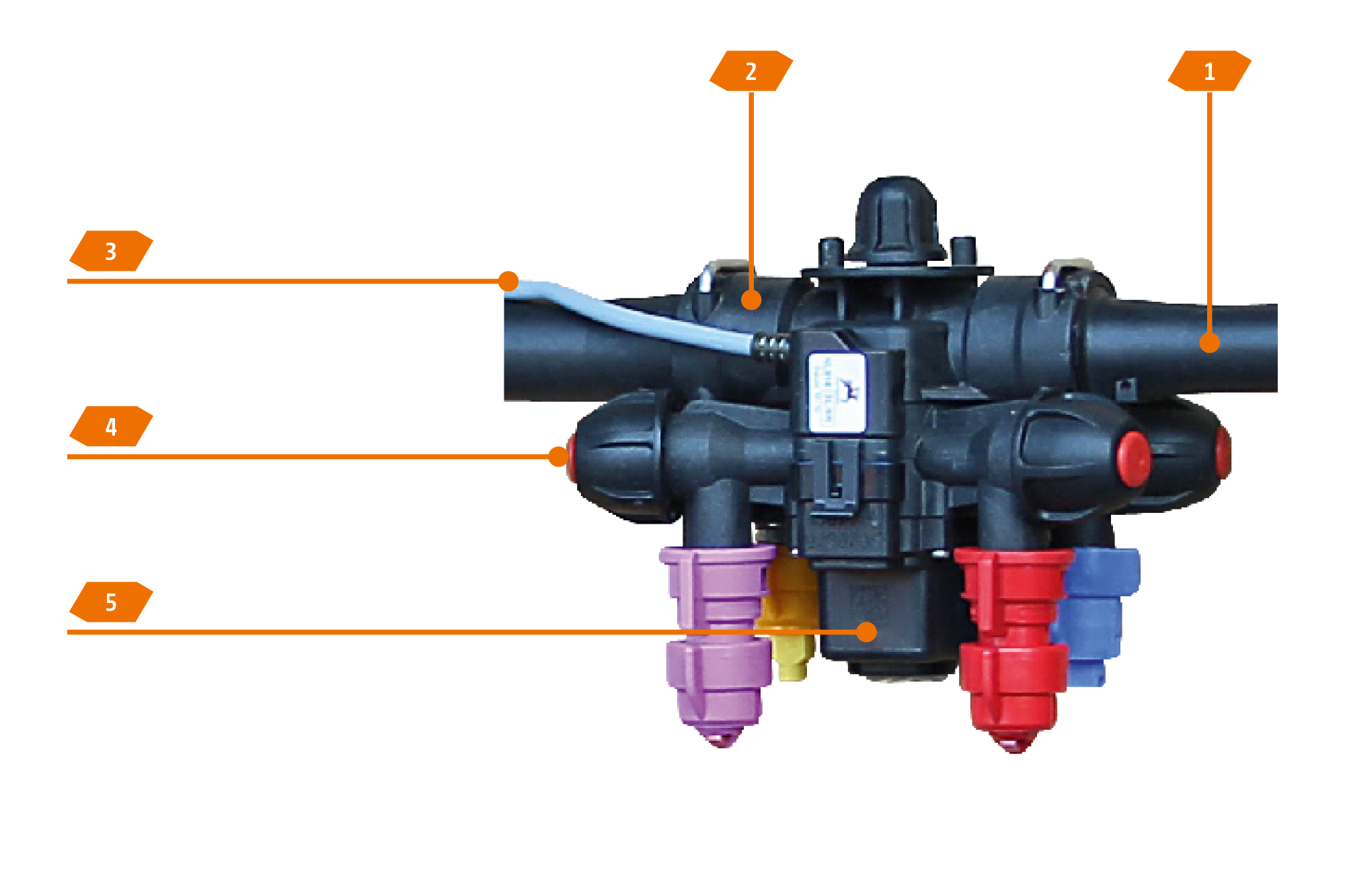

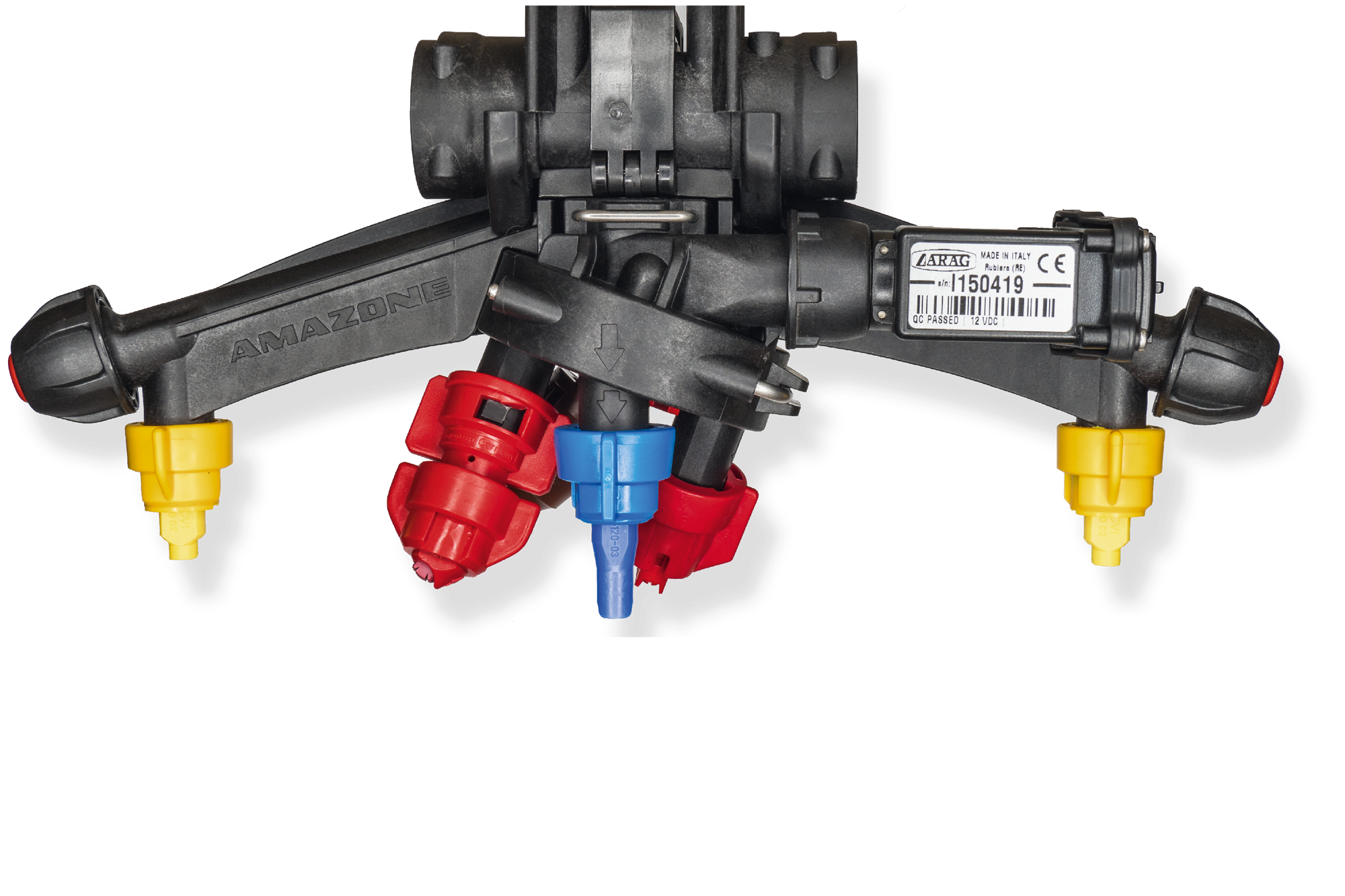

Quadrijet avec coupure automatique électrique
AmaSelect se compose d’un quadrijet à commande électrique pilotant une coupure buse à buse et un changement des buses. Ainsi, le système offre en plus des tronçons de 50 cm, qui sont coupés automatiquement via GPS-Switch, une commutation électrique entre les quatre buses en place. Elle se fait manuellement depuis le terminal ou entièrement automatiquement en lien avec les variations de la vitesse d’avancement ou de la dose appliquée. Il est ainsi possible en quittant la plage de pression optimale d’une buse, d’activer une deuxième buse ou de commuter sur une combinaison de buses de calibre supérieur.

Configuration flexible des largeurs de travail et des tronçons
Grâce à AmaSelect, il est possible de configurer librement les tronçons avec un nombre quelconque de buses. Pour les agriculteurs ou les entrepreneurs pulvérisant avec plusieurs largeurs de travail, il est possible d’adapter facilement la coupure de buse en fonction de la largeur de travail pratiquée.

Coupure automatique de tronçons de 50 cm via GPS-Switch avec Section Control
Si l’on associe la coupure buse à buse AmaSelect et GPS-Switch (avec Section Control), on a une coupure automatique buse à buse, en tronçons de 50 cm. Les chevauchements sont de ce fait nettement réduits permettant une réduction importante des quantités des produits utilisés.

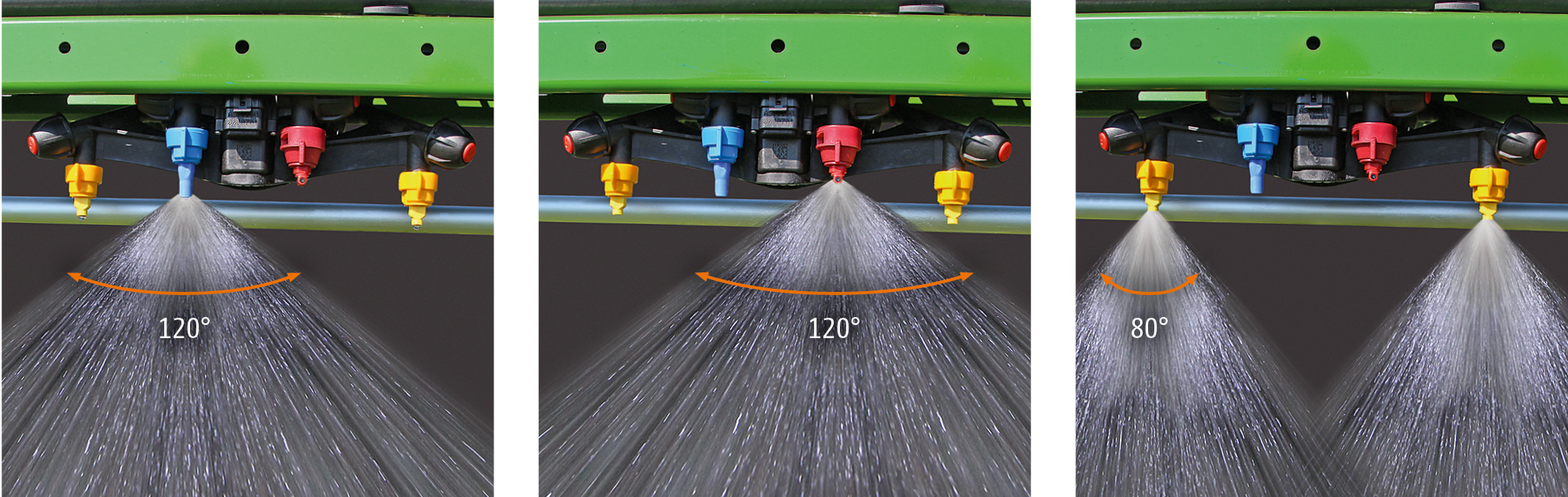

Avec un véritable écart de buses de 50 cm ou 25 cm
En option, la buse AmaSelect est équipée en plus d’extensions pour un écart de buses de 25 cm. Ceci a pour avantage, en association avec des buses à 80 degrés, de réduire la hauteur par rapport à la surface cible à moins de 50 cm.

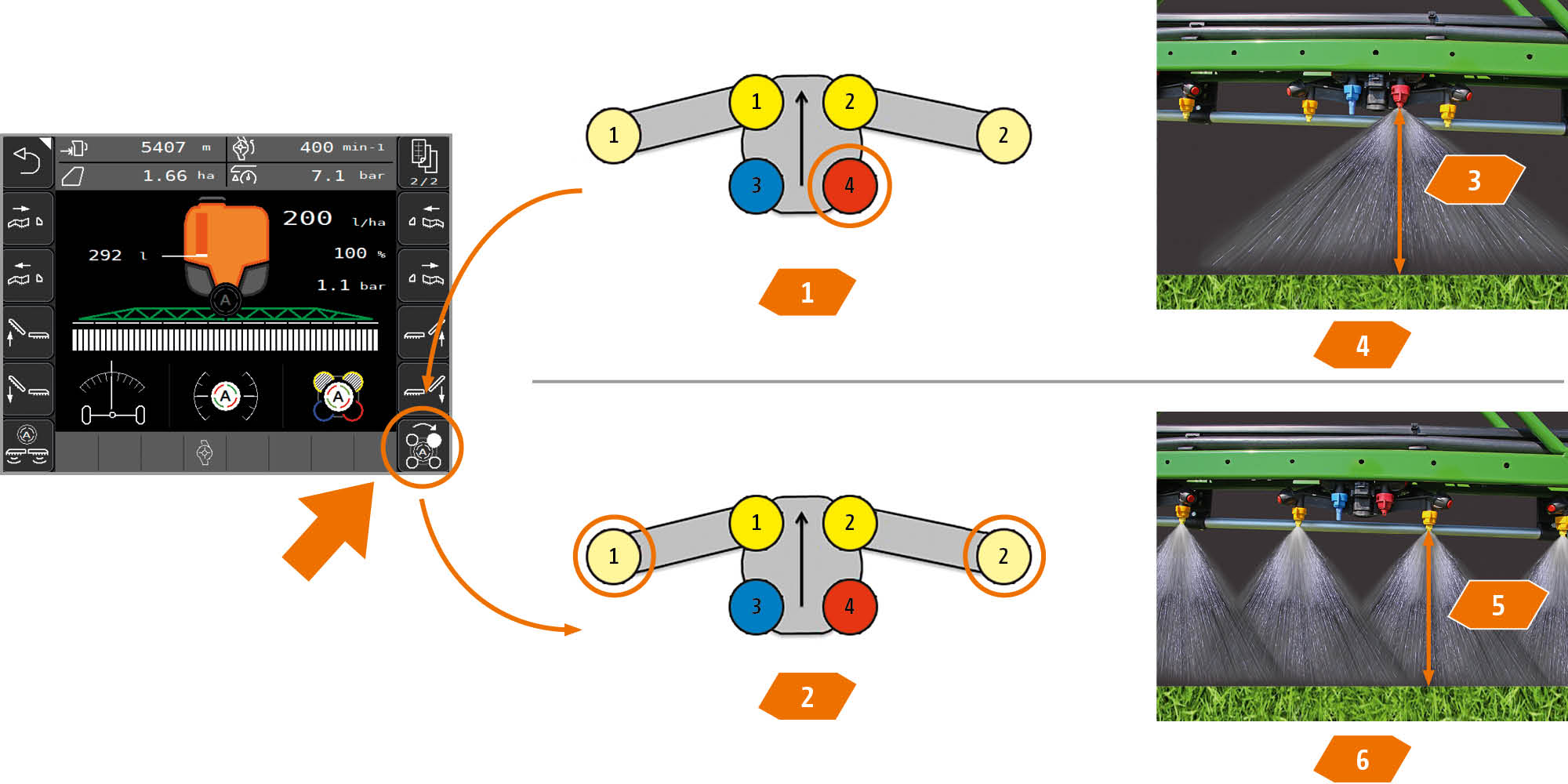

HeightSelect – une hauteur toujours optimale par rapport à la surface cible
HeightSelect (uniquement associé à AmaSelect et ContourControl) permet d‘adapter automatiquement et en continu la hauteur entre la rampe et la culture cible, en fonction de l‘écart des buses et de leur modèle. Lorsque la buse est activée, le suivi automatique de terrain applique la hauteur souhaitée par rapport à la surface cible. Cette automatisation améliore l’efficacité de l'application et facilite grandement le travail du conducteur.

High-End en standard – Éclairage individuel à LED et DUS pro
En standard, AmaSelect est équipé de la circulation continue haute pression DUS pro et d’un éclairage individuel à LED des buses.

Technique de protection phytosanitaire du futur dès aujourd'hui
Avec les autres fonctions en option AmaSelect CurveControl, AmaSelect Row et AmaSelect Spot, la coupure buse à buse AmaSelect offre des potentiels pour une machine de précision absolue.











Coupure précise en tronçons de 50 cm
L’avantage décisif de la coupure buse à buse est d’offrir la possibilité de travailler avec encore plus de précision dans les pointes, les angles et en fourrière. En associant AmaSwitch plus ou AmaSelect à la coupure automatique de tronçons GPS-Switch, on obtient une coupure individuelle des buses avec des tronçons de 50 cm. Les surfaces de chevauchement sont ainsi nettement réduites et jusqu’à 85% moins élevées par rapport aux coupures de tronçons conventionnelles Section Control. Ainsi l’association de GPS-Switch et du pilotage buse à buse entraîne des économies considérables de produits (suivant les parcelles, la largeur de travail et le nombre de tronçons) par rapport à la technique utilisée jusqu’à présent.

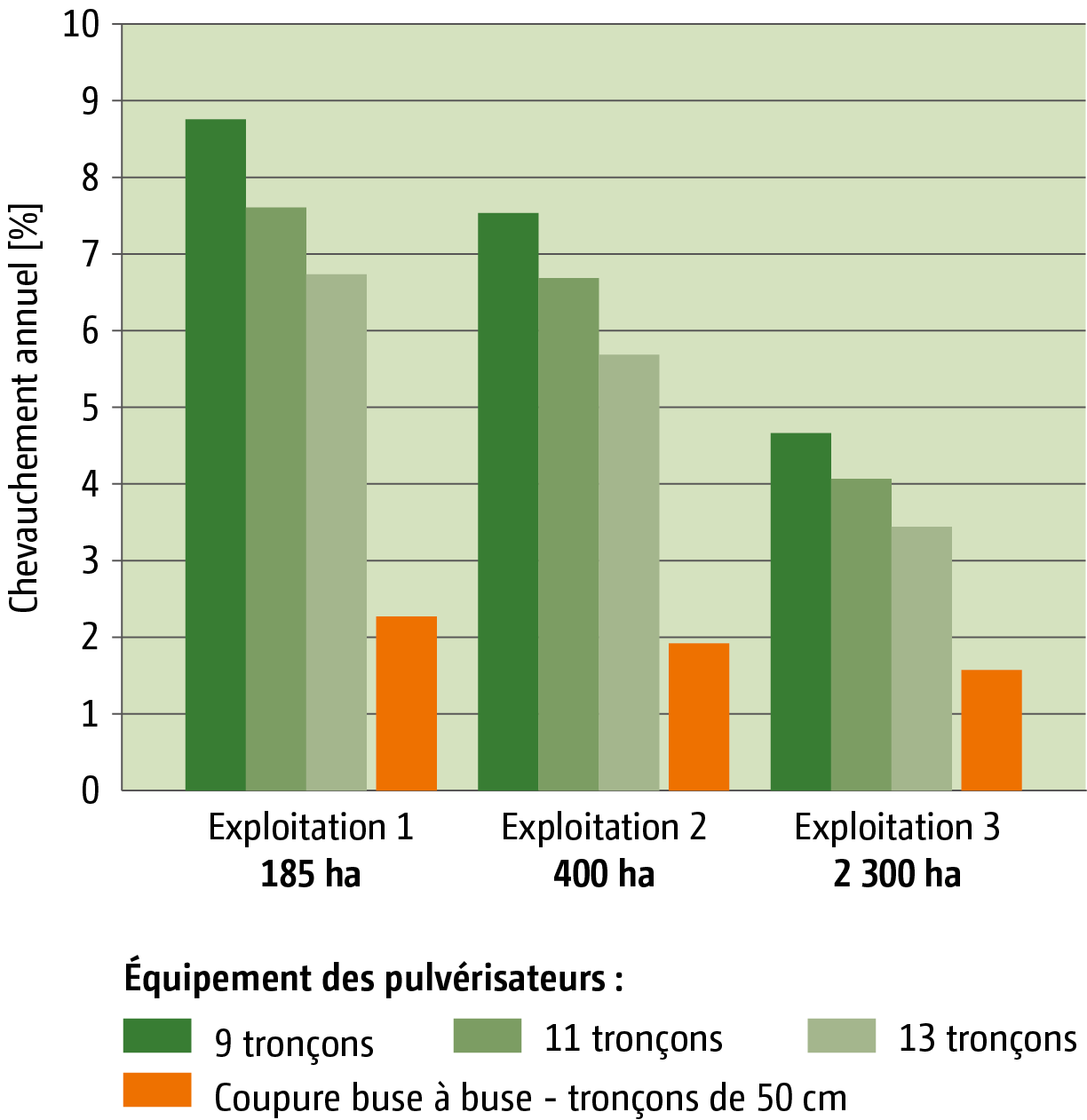

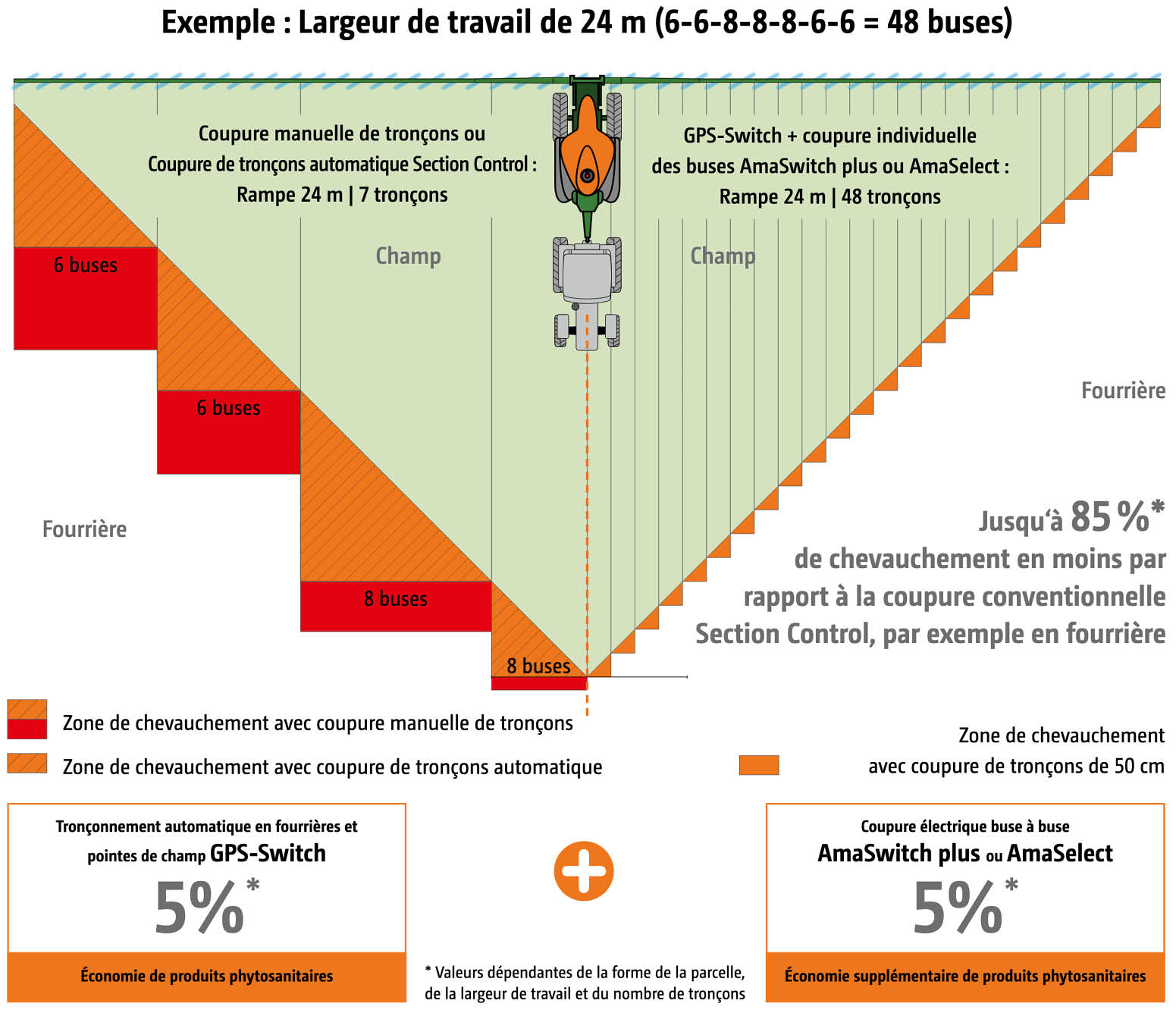

Exemple de calcul :
chevauchement moyen annuel de tronçons conventionnels comparé aux coupures de tronçons de 50 cm associées à Section Control



Principaux résultats des mesures au champ

• Chevauchement moyen pour des tronçons de 50 cm de seulement 1,92 %
• Chevauchement moyen pour 9 tronçons de 7 %
• Durée d’amortissement courte pour les exploitations de grande culture grâce au potentiel d’économie annuel
• Les petites exploitations économisent proportionnellement plus grâce aux structures de parcelles plus petites
• Si les cultures nécessitent une protection phytosanitaire poussée (par exemple pommes de terre, betteraves), le tronçonnement de 50 cm est particulièrement intéressant

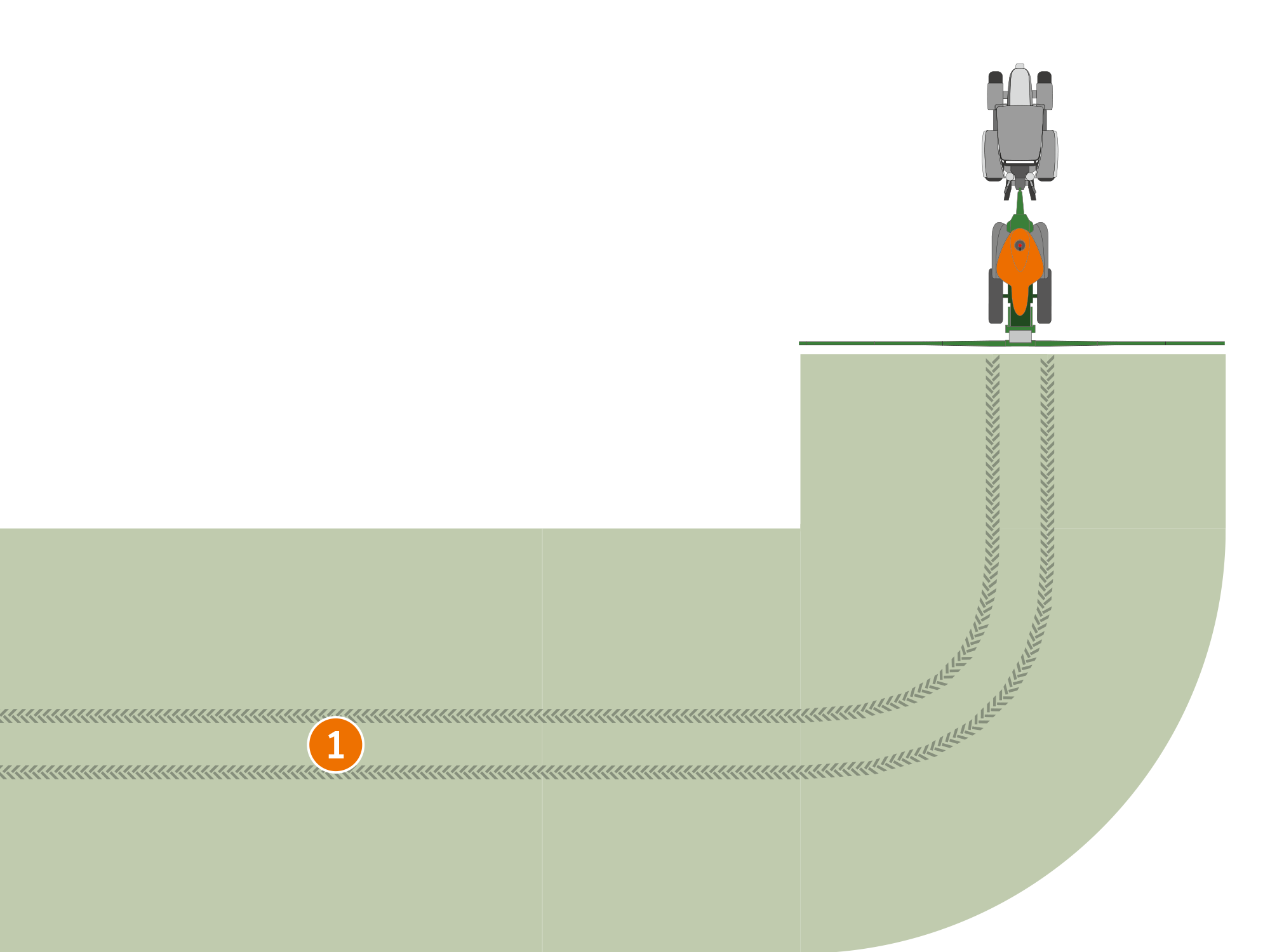

Application optimisée dans les courbes

Débit constant
AmaSelect CurveControl offre une solution précise pour maintenir le débit le plus constant possible sur toute la largeur de travail, même dans les courbes. La fonction CurveControl est standard, associée à AmaSelect et au suivi actif de rampe ContourControl.

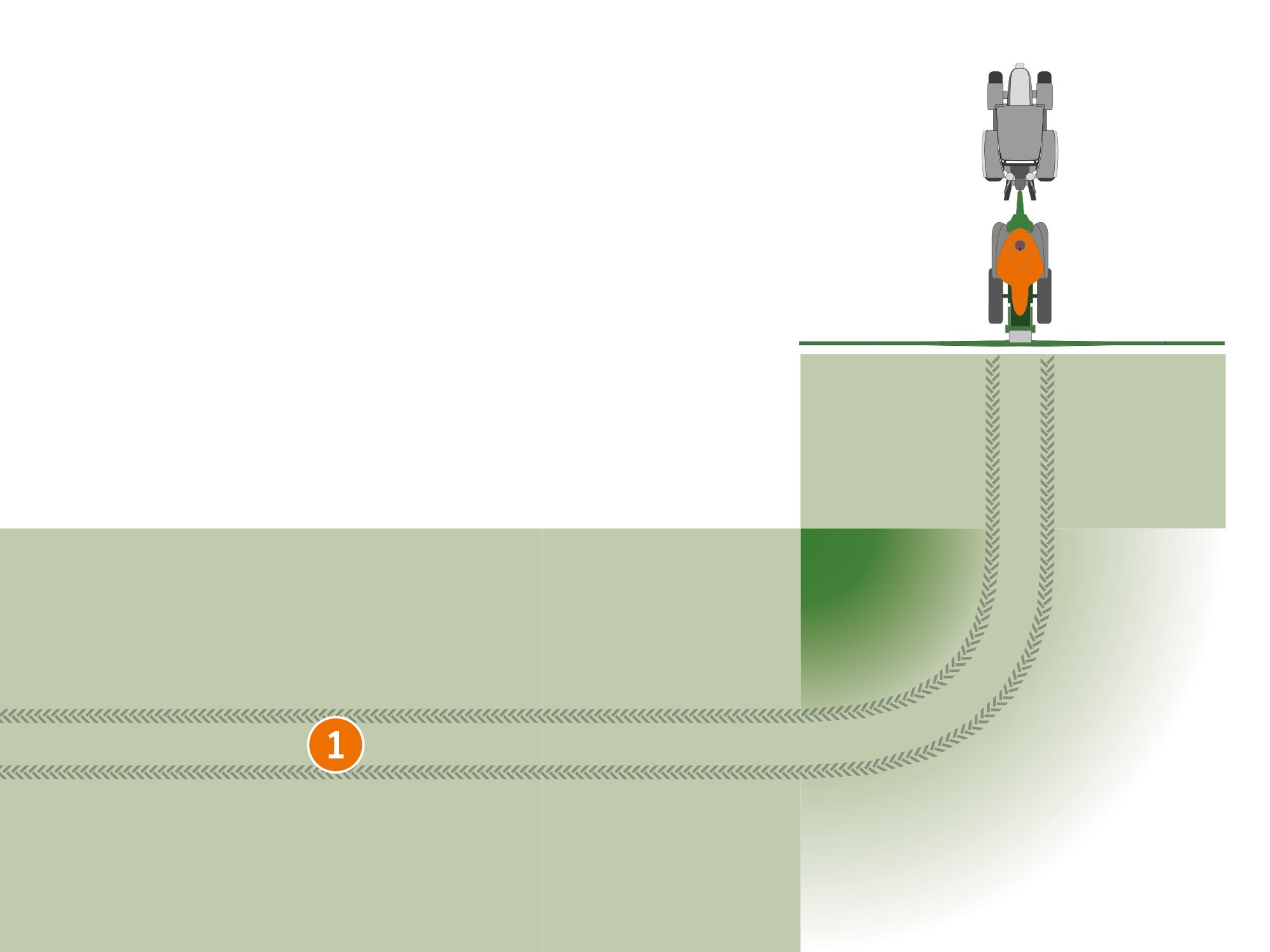

Problème – Surdosage ou sous-dosage dans les courbes
Jusqu’à présent durant l’application de produits phytosanitaires dans les courbes, on avait à l’intérieur de la courbe un surdosage et à l’extérieur de la courbe un sous-dosage. Plus les rampes sont larges, plus le problème est important. Le surdosage dans la zone intérieure à la courbe doit être appréhendé avec attention car il peut atteindre jusqu’à 300 %.

La solution – AmaSelect CurveControl

Avec CurveControl pour la coupure électrique individuelle des buses AmaSelect, le mode de fonctionnement du système est explicitement complété par une fonction précieuse dans les courbes. En plus de la pression des buses, CurveControl détermine automatiquement par des capteurs le rayon du virage et calcule automatiquement l’adaptation de la pression pour le débit modifié. Grâce à un changement automatique de certaines buses à travers la rampe, le système compense alors le débit à travers la rampe, indépendamment du tronçonnement.

Avantages de l’AmaSelect CurveControl :

• Dose appliquée en courbe quasi-homogène sur toute la largeur de la rampe
• Gestion optimale de la culture
• Le développement de résistances à cause de sous dosages est évité

Pulvérisation en bandes localisées par simple appui sur un bouton, afin de réduire les quantités de produits phytosanitaires

Pulvérisation en bandes en fonction des rangs
AMAZONE propose, pour la coupure électrique de buse à buse AmaSelect, la fonction AmaSelect Row pour pouvoir commuter de l’application en plein télécommandée à l’application en bandes en fonction des rangs. Grâce à la pulvérisation en bandes avec des buses spéciales à 40 degrés, les applications de produits phytosanitaires peuvent être réduites jusqu’à 65 %.

Confort d'utilisation maximal

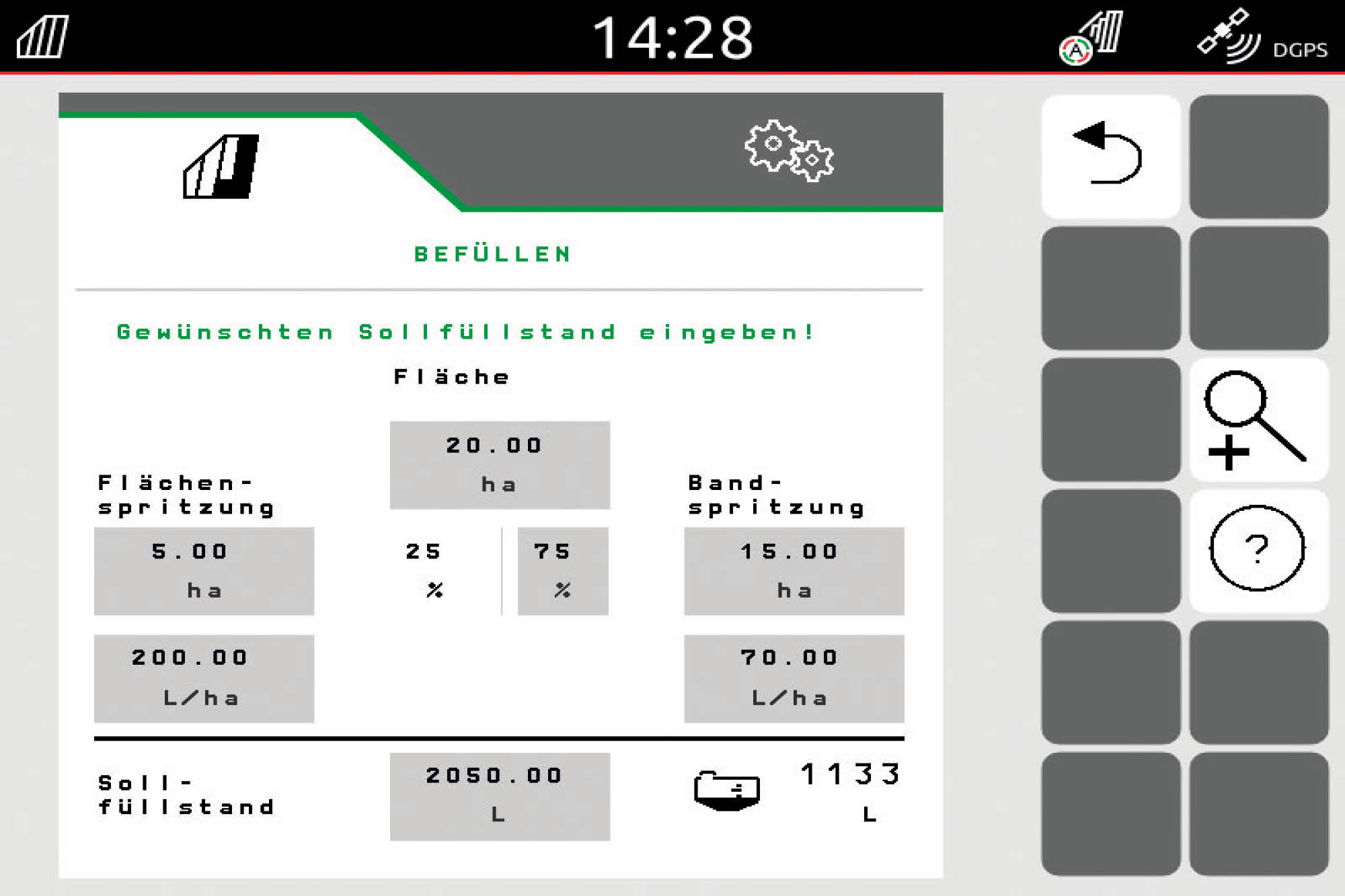

Un menu de remplissage enregistre la surface à traiter pour la pulvérisation en bandes et en plein, ainsi que les doses souhaitées dans les deux modes de pulvérisation et calcule automatiquement le volume de remplissage requis afin de minimiser les reliquats. Le réglage de l’écart des bandes, de l’angle de pulvérisation et de la hauteur d’application des buses est très facile par le biais d’un menu séparé sur le pilotage ISOBUS de l’appareil. La sélection des buses qui vont être utilisées est automatique. Une pression sur le bouton au niveau du terminal ISOBUS permet de passer en une seconde de l’application en plein à l’application en bandes et inversement.

Avantages de l’AmaSelect Row :
Pulvérisation en bandes performante dans les cultures en rangs par appui sur un bouton
Différents écarts de rangs possibles grâce aux extensions à 25 cm en option
Confort de pilotage élevé avec menu de remplissage intégré et calcul du volume
Réduction des produits phytosanitaires jusqu’à 65 %

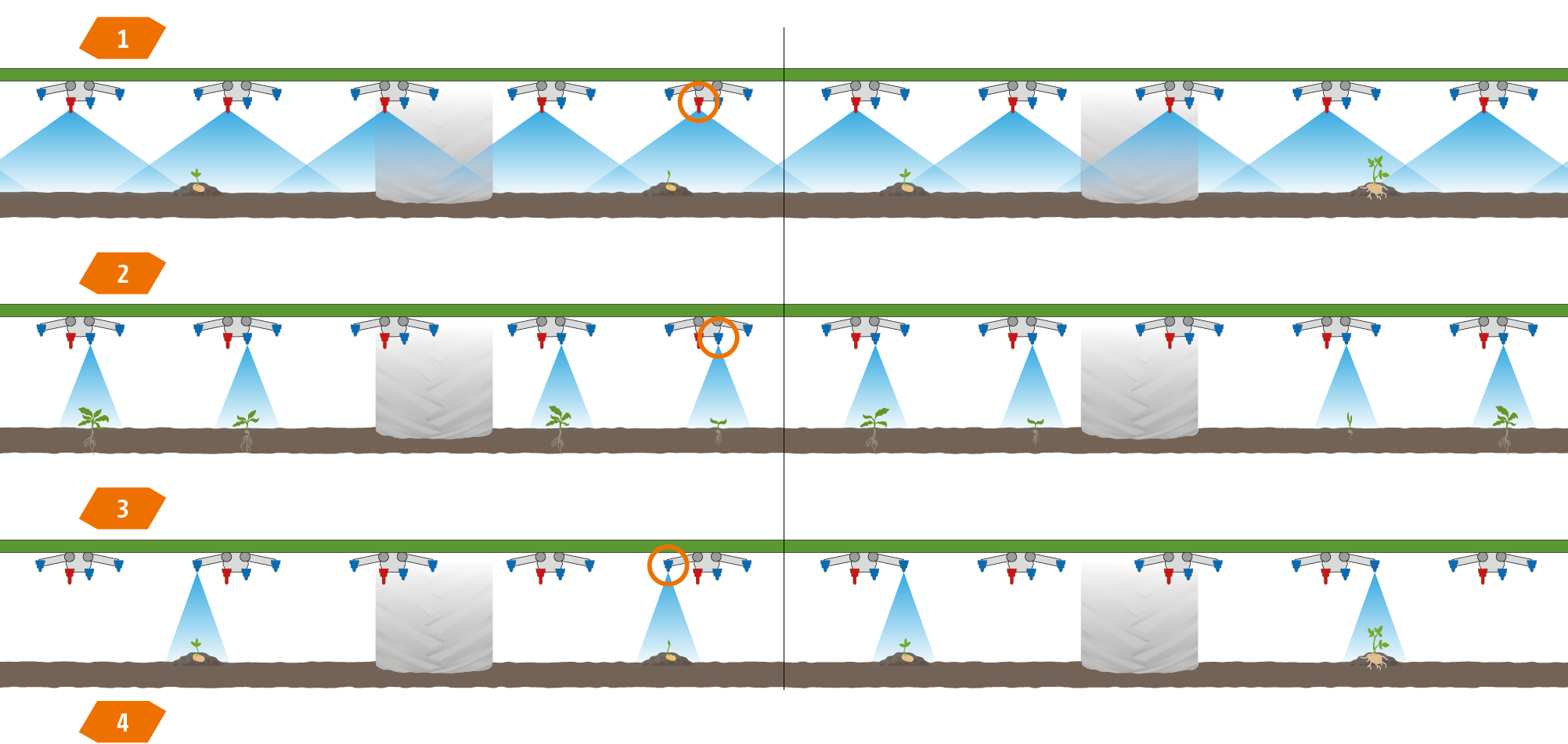

Différents écarts de rangs
Les applications en bandes dans les cultures avec des inter-rangs de 50 cm sont très faciles à réaliser sans modifier l’équipement. Grâce aux extensions optionnelles, disponibles pour le portejets AmaSelect, il est possible d'avoir un écart de buses de 25 cm, et donc de réaliser des applications en bandes dans des cultures avec un écart entre les rangs de 75 cm. Pour ce faire, seules les buses correspondant à l’écart souhaité sont ouvertes. Les autres écartements entre rangs, tels que par exemple 45 cm pour les betteraves à sucre sont également réalisés avec une disposition supplémentaire des buses et un flexible de liaison.

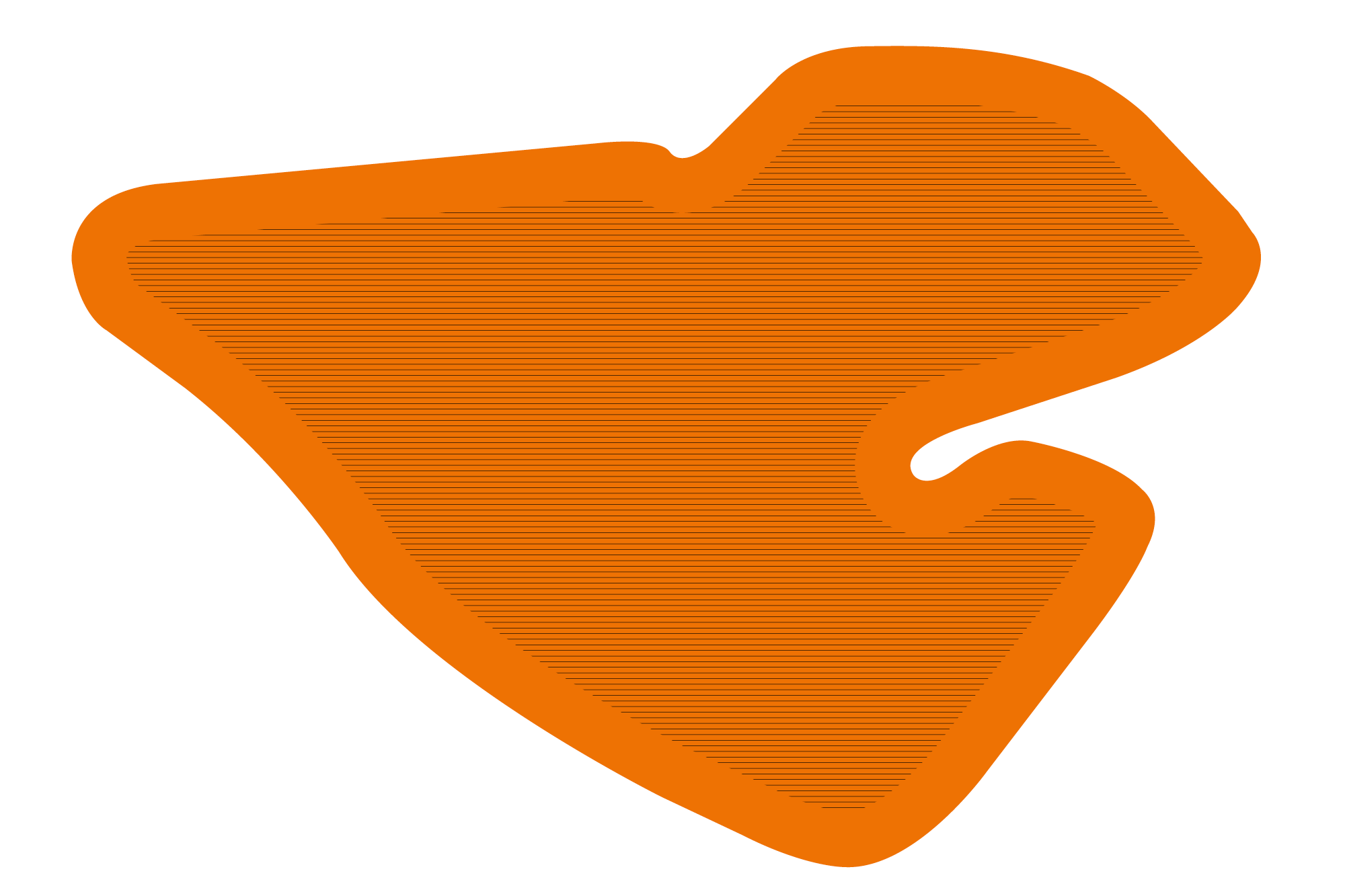

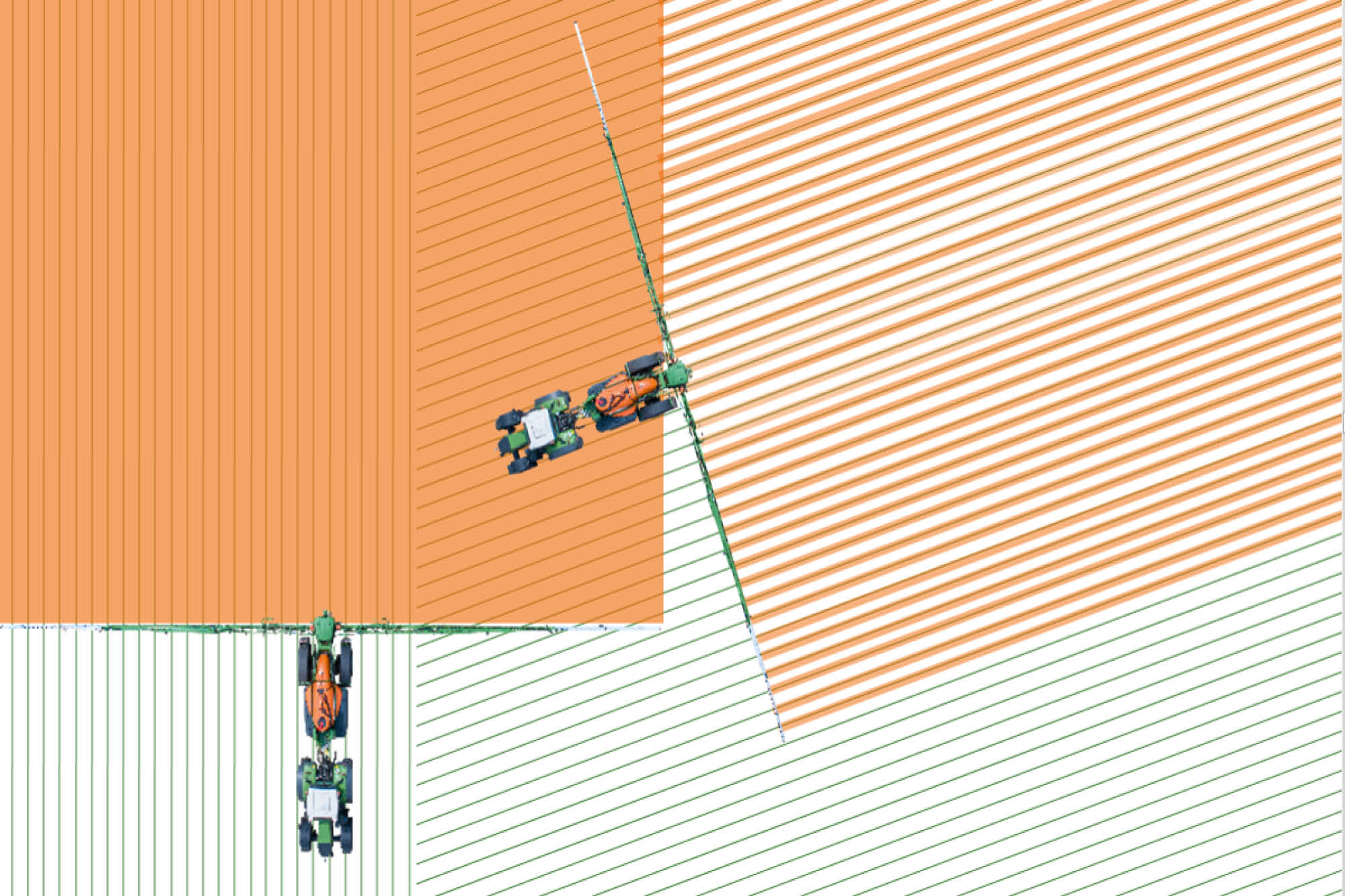

Sur la zone extérieure, application en plein avec AmaSelect CurveControl
L’application en plein globale est recommandée pour la zone extérieure des parcelles. Les avantages de CurveControl sont surtout visibles sur les parcelles en courbes. De plus, les obstacles sont facilement évités lors de l’application en plein en bordure du champ. Les raccords de la technique de semis en fourrière ne sont pas toujours précis. L’utilisation de la pulvérisation en bandes devient alors un désavantage.

Par simple appui sur un bouton, commuter sur l’application en bandes
A l’intérieur du champ, le produit peut être appliqué de façon économique avec AmaSelect Row. Pour cela, il suffit de commuter au niveau du terminal de l’application en plein à l’application en bandes. Pour pouvoir utiliser AmaSelect Row, il est cependant impératif d’avoir des rangs absolument rectilignes et des raccords précis entre les passages de semis. Le débit est automatiquement ajusté.

Particularités de l’application en bandes
L’utilisation parfaite de l’application en bandes dépend de plusieurs facteurs :

1. A l’ouverture, les buses doivent être à la hauteur adéquate pour l’application.

• Descente automatique de rampe avec le terminal ISOBUS AmaTron 4 et GPS-Switch

2. Pour une largeur de bande homogène et une concentration homogène du produit, il faut un respect précis de l’écart par rapport à la surface cible

• Suivi actif de rampe ContourControl pour un écart optimal par rapport à la surface cible

3. Rampe bien stable sur toute la largeur de travail

• Amortissement des oscillations SwingStop ou SwingStop Plus pour réduire les mouvements horizontaux de rampe

4. Alignement précis vertical des buses juste au-dessus de la bande

• Jeu de transfert flexible pour un alignement précis des buses, quels que soient les écarts de rangs

Traitement phytosanitaire spécifique à la surface parcellaire sur la base des cartes de modulation localisées

Traitement des adventices spécifique à la surface parcellaire
Pour réduire les coûts des produits phytosanitaires, AMAZONE propose, avec la coupure de buse à buse AmaSelect, un traitement des adventices spécifique à la surface parcellaire, sur la base de cartes de modulation localisées. La création des cartes de traitement ciblé est réalisée par des prestataires de service externes.

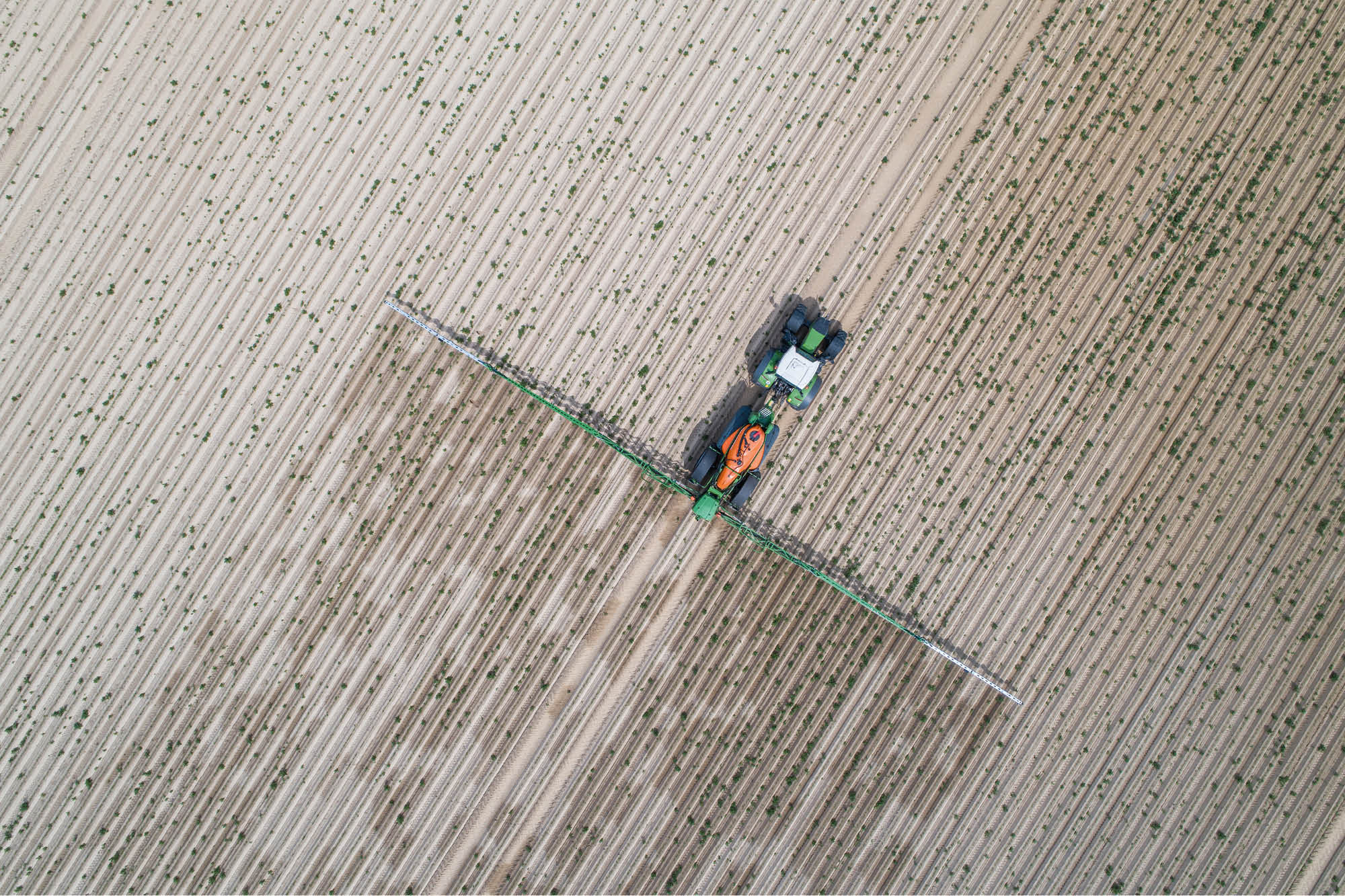

Application ciblée

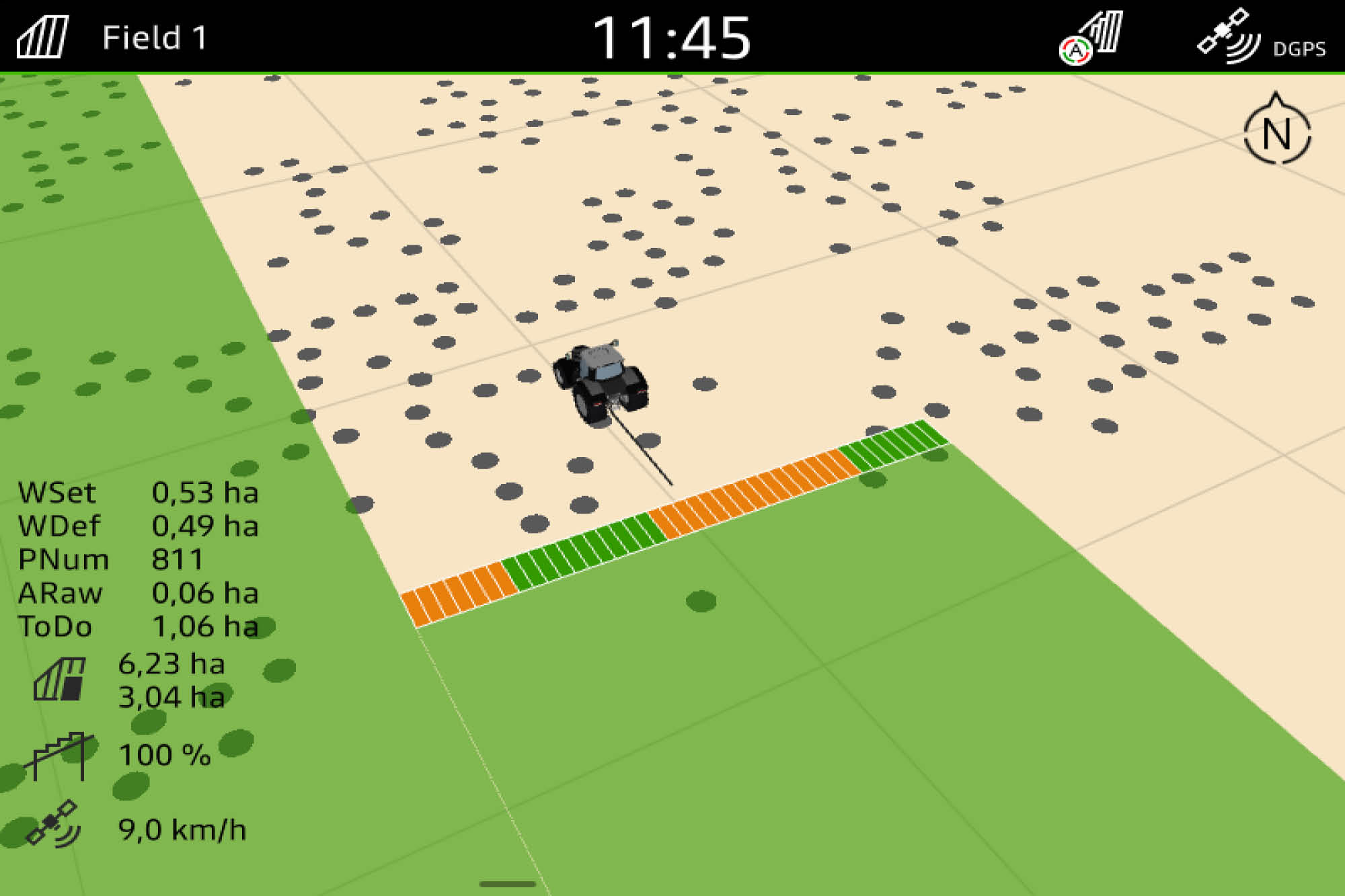

La deuxième étape consiste à traiter les zones d’adventices ciblées dans la parcelle. Pour ce faire, il suffit d’installer la carte des zones ciblées dans le terminal ISOBUS AmaPad 2. Lors du passage, contrairement à une application en plein, la coupure buse à buse AmaSelect permet de traiter uniquement les zones où la présence d’adventices est effective.

Avantages de l’AmaSelect Spot :

• Application précise ciblée sur les adventices avec un pulvérisateur standard AMAZONE
• Économies de produits phytosanitaires jusqu’à 80%
• Préservation de l’environnement
• Reliquats minimes grâce à la planification précise de la quantité à appliquer grâce à la cartographie des zones cibles
• Prévention des résistances grâce à des applications ponctuelles sur de petites surfaces avec une pleine dose de produit phytosanitaire

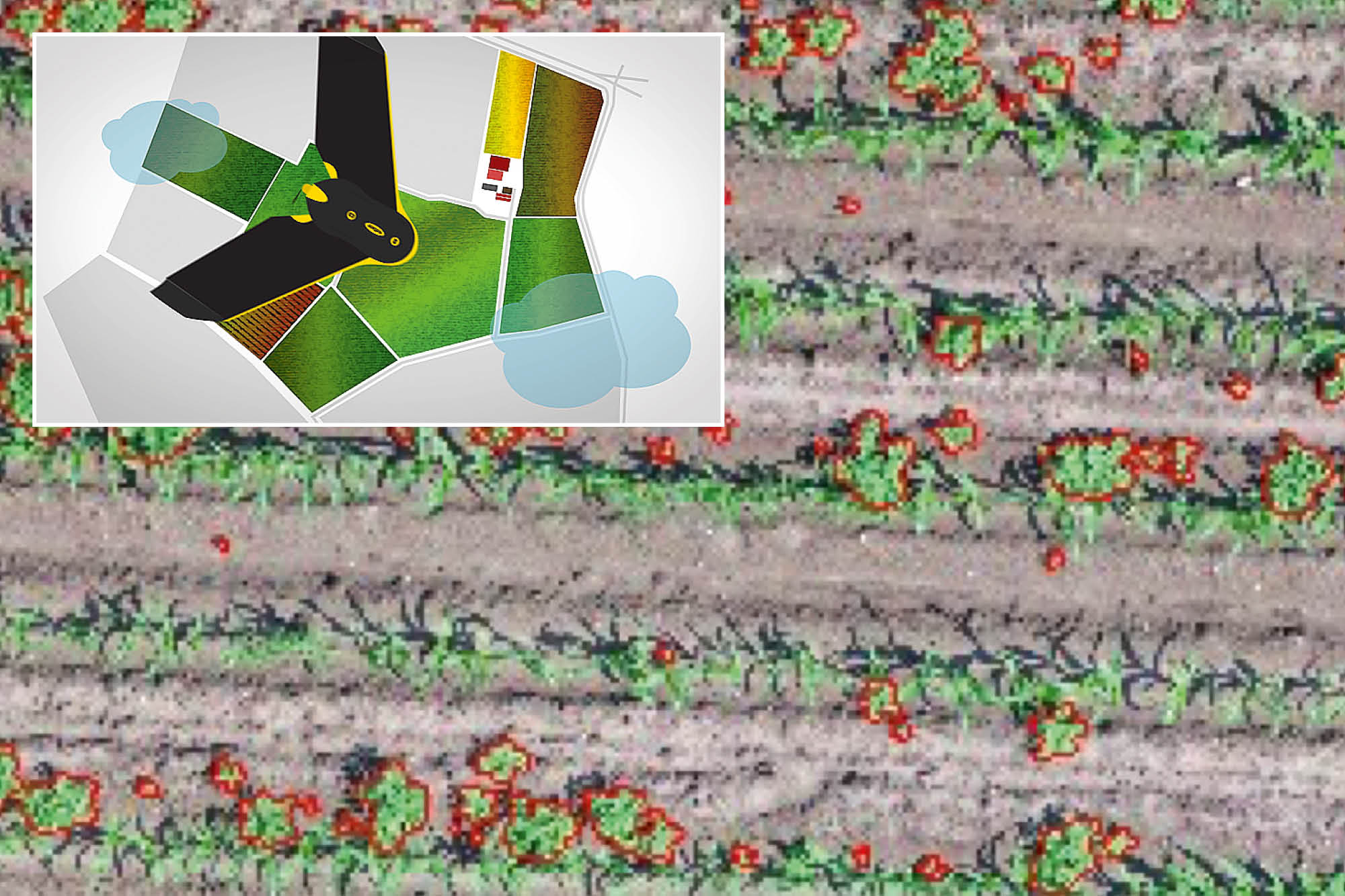

Saisie de superficie et création de cartes localisées pour le traitement des adventices
La première étape consiste à déterminer le champ à traiter, puis à créer une carte des zones à traiter. En fonction du prestataire de service, différents modes opératoires sont possibles pour saisir la parcelle, comme par exemple le survol par un drone, par satellite ou par une rampe spéciale dotée de capteurs.
