Pulvérisateurs traînés UX Super

Centre de gravité bas

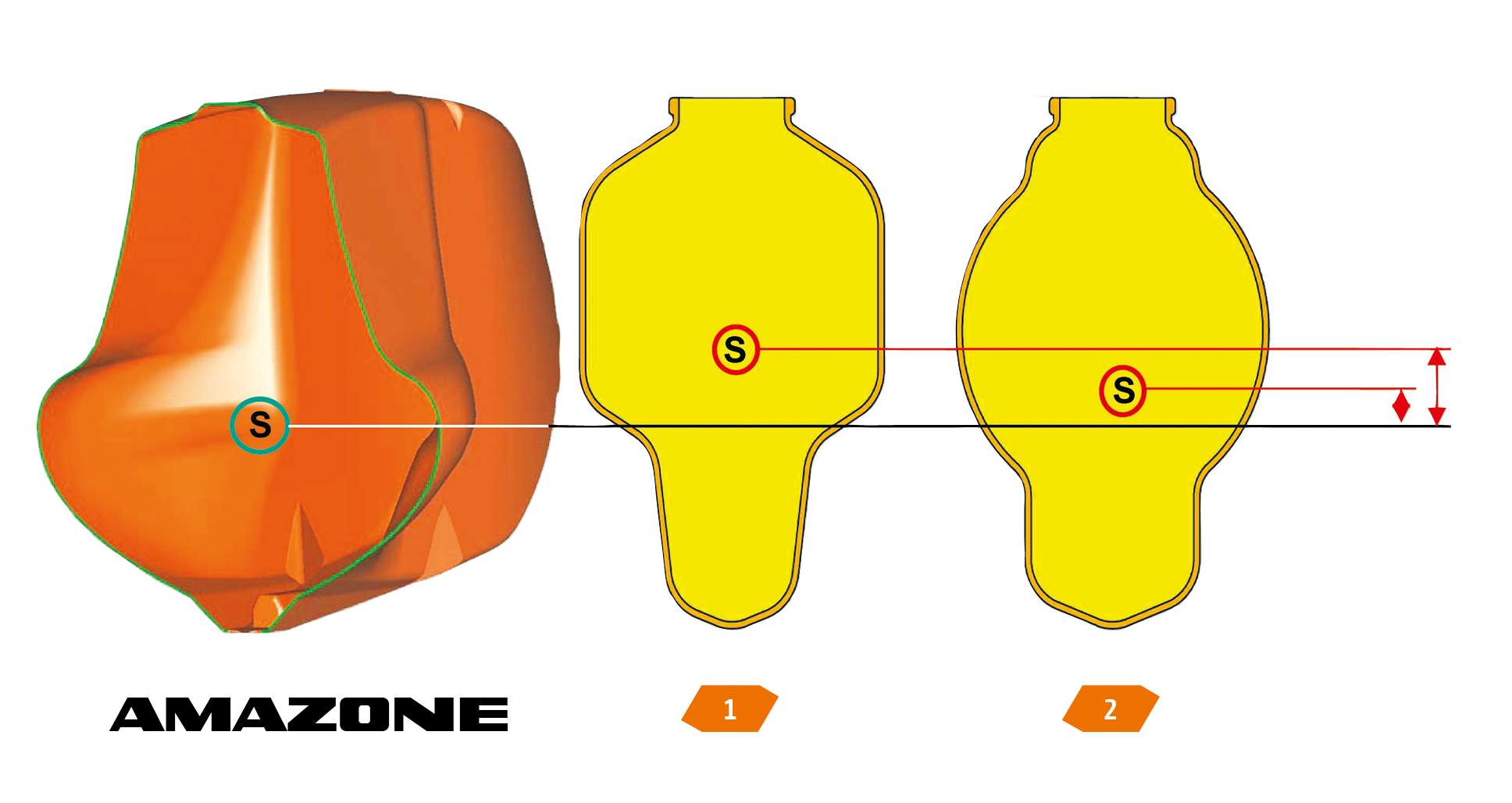

La forme de la cuve de l’UX et les rampes AMAZONE compactes garantissent un centre de gravité bas et des dimensions très compactes au transport. Par ailleurs, la rampe est protégée au mieux par le dispositif d’amortissement du parallélogramme, même en position repliée.

Cuve de l’UX Super un essieu
La cuve principale compacte en polyéthylène est particulièrement sûre, légère et durable. Les parois intérieures et extérieures absolument lisses, avec des angles arrondis et sans parois anti-roulis permettent un nettoyage rapide et facile. Le volume mort de la cuve est très limité grâce à la forme particulière du fond de cuve. Les pulvérisateurs portés UX Super disposent d'un réservoir d'eau de rinçage d'un volume de 580 l avec compartiment de rangement.

Cuve de l’UX 11201 Super
La cuve à bouillie en PRV est dotée d’un centre de gravité très bas et de dimensions compactes. Grâce à sa forme optimisée, les reliquats finaux sont minimes. Les parois internes lisses de la cuve permettent un nettoyage rapide et simple. Les 2 cuves de rinçage d'un volume nominal total de 900 litres sont disposées entre les ailes de manière à ne pas influer sur le centre de gravité.

Dispositifs de nettoyage
Trois puissantes buses rotatives servent à nettoyer la cuve à bouillie. Un circuit court avec des tuyaux aux sections aussi petites que possible permet des reliquats minimes.

Agitateur principal continu hydraulique
La puissance de l’agitation hydraulique peut être réduite en continu jusqu’à coupure complète, afin d‘éviter que la bouillie phytosanitaire ne mousse ou pour faciliter la pulvérisation des reliquats.

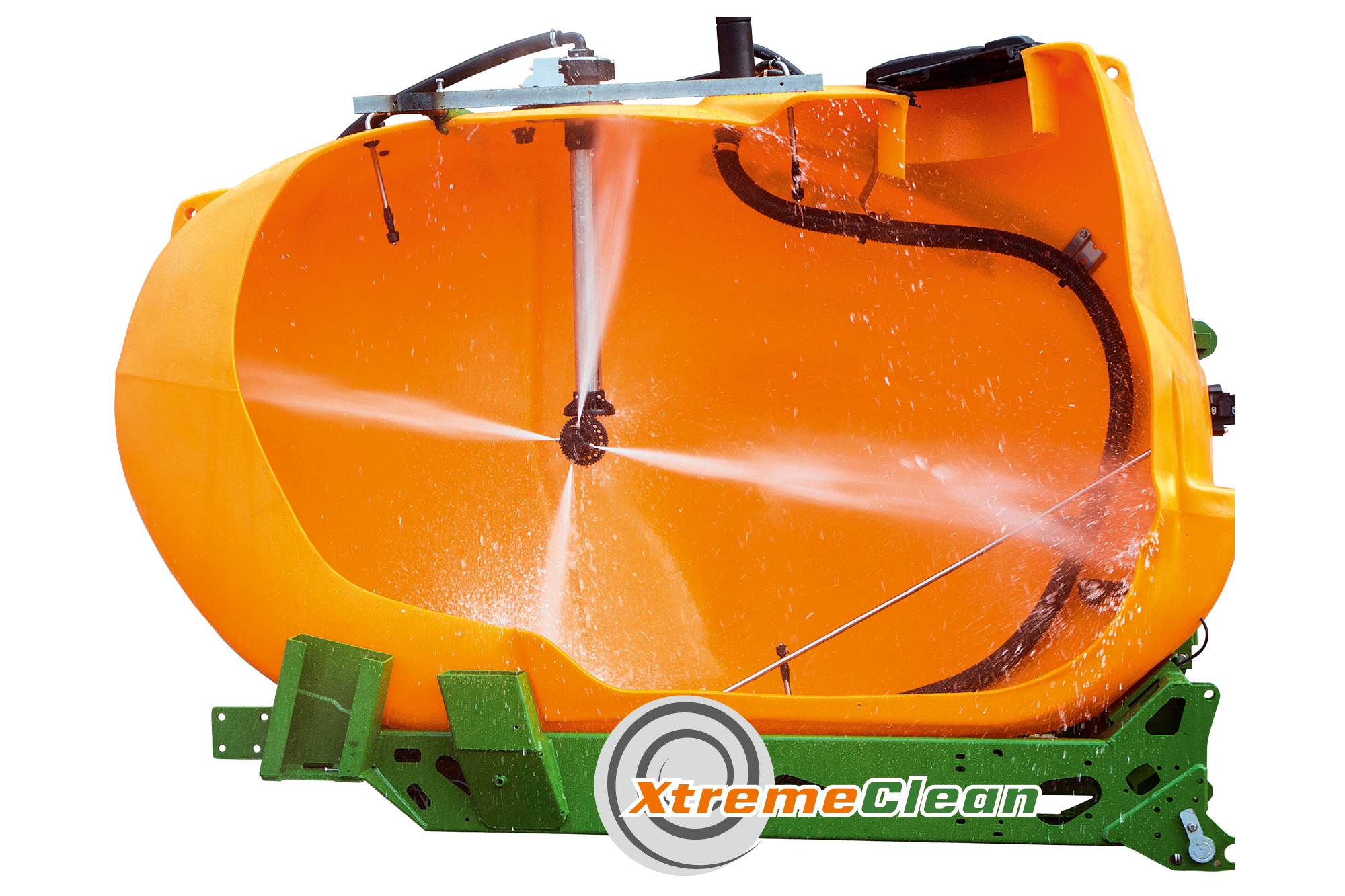

Nettoyage intensif à l’intérieur de la cuve avec le système XtremeClean

Le système de nettoyage intensif se compose de 4 buses positionnées sur une tête rotative à l‘intérieur de la cuve. Les 4 buses sont mises en rotation par un moteur électrique afin que la totalité de la paroi de cuve soit balayée par les jets puissants. La puissance de ce jet dissout de manière fiable les salissures et dépôts importants – même sans l‘utilisation d‘additifs chimiques de nettoyage.

• En option pour tous les pulvérisateurs traînés un essieu UX Super

Système double pompe – puissant et fiable

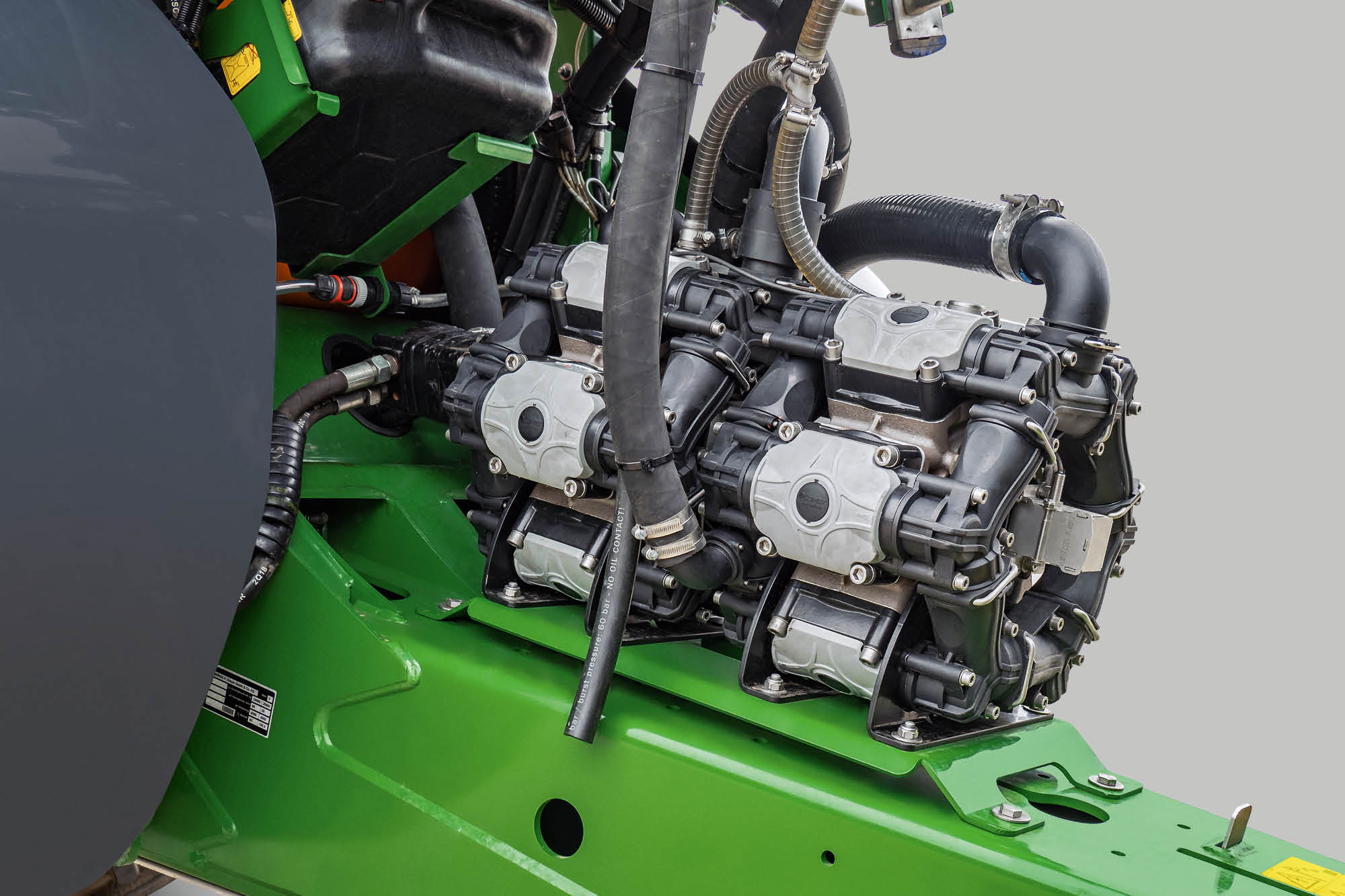

L’UX Super est équipé d’un système double pompe à maintenance réduite. Tandis qu’une pompe alimente la rampe et l’organe agitateur secondaire durant la pulvérisation, l’autre pompe agite le contenu de la cuve de façon intensive par le biais de l’agitateur principal. Pour le remplissage à un régime nomimal, l’intégralité de la capacité des deux pompes est disponible pour le remplissage de la cuve de bouillie. Simultanément l’injecteur (système venturi) permet d’aspirer le contenu de l’incorporateur ou d’augmenter la capacité globale de remplissage jusqu'à 900 l/min.

Avantages de la pompe à pistons membranes :

• Simplicité d’utilisation grâce à l’amorçage automatique au
• début du processus de remplissage
• Capacités de pulvérisation continues très élevées avec des pressions jusqu’à 10 bars
• Protégée du fonctionnement à sec et résistante à l’engrais liquide
• Longévité élevée

Débits élevés grâce à HighFlow⁺

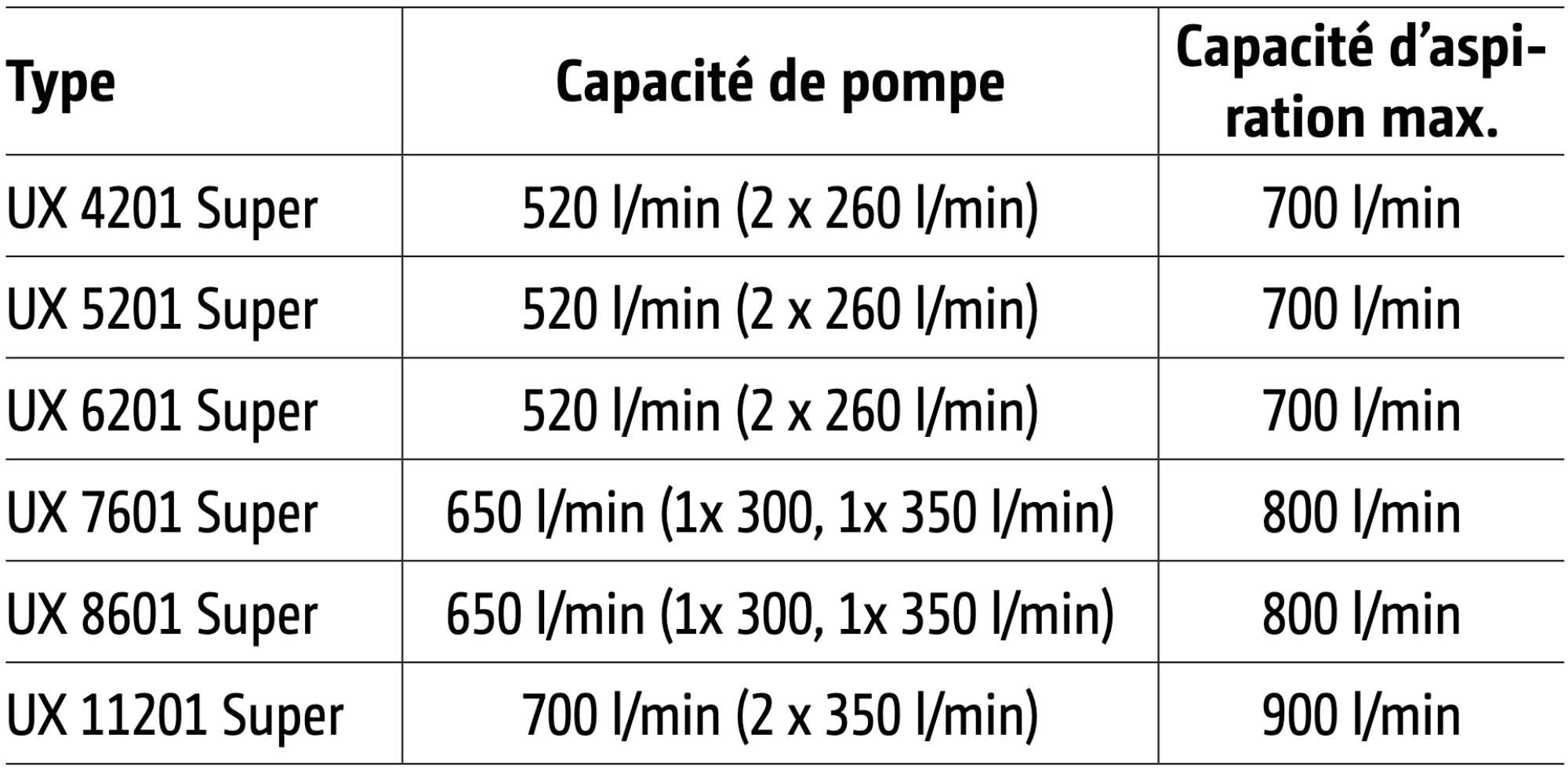

La technique de régulation intelligente de l’UX Super permet d’utiliser les deux pompes pour la pulvérisation et de disposer malgré tout d’une puissance élevée au niveau de l’agitateur. Si les 200 l/min standard sur la conduite de pulvérisation ne suffisent pas, l’équipement HighFlow+ permet si besoin d’utiliser automatiquement également le flux de liquide de la pompe d’agitateur, jusqu’à atteindre le débit souhaité. Le débit restant de la pompe d’agitation est toujours utilisé pour mélanger la bouillie.  Tous les composants du système HighFlow+ sont totalement intégrés dans les processus de nettoyage de l’UX Super.

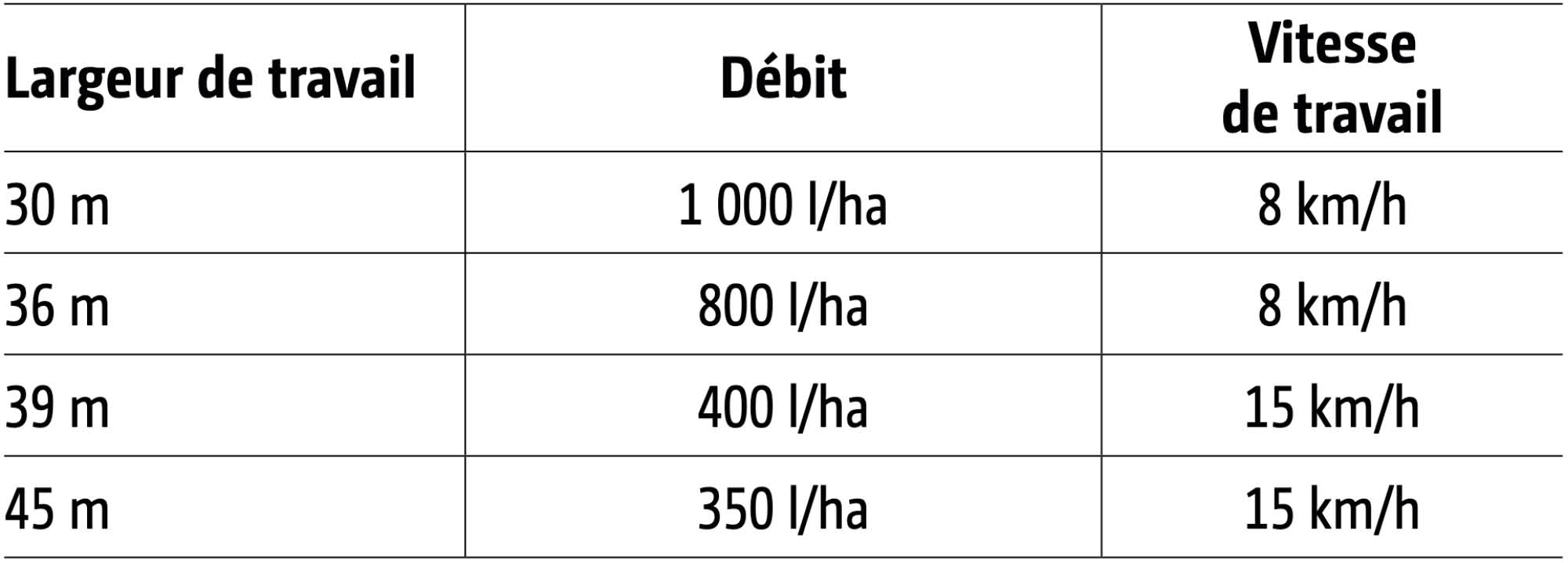

Exemples pour HighFlow⁺

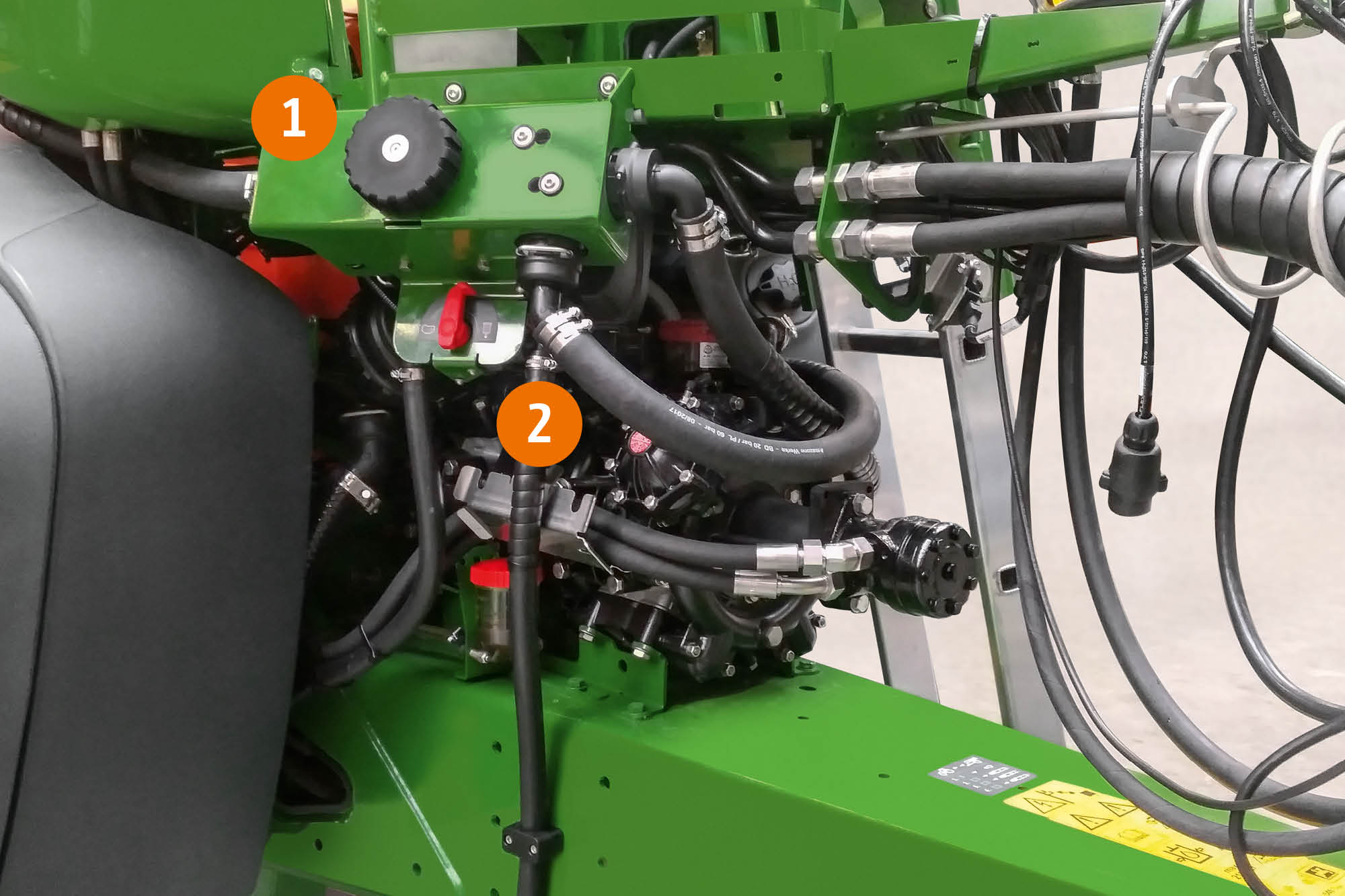

 Équipement HighFlow⁺ avec deuxième filtre sous pression, débitmètre supplémentaire et circuit adapté
1) Deuxième filtre sous pression
2) Vidange du filtre sous pression

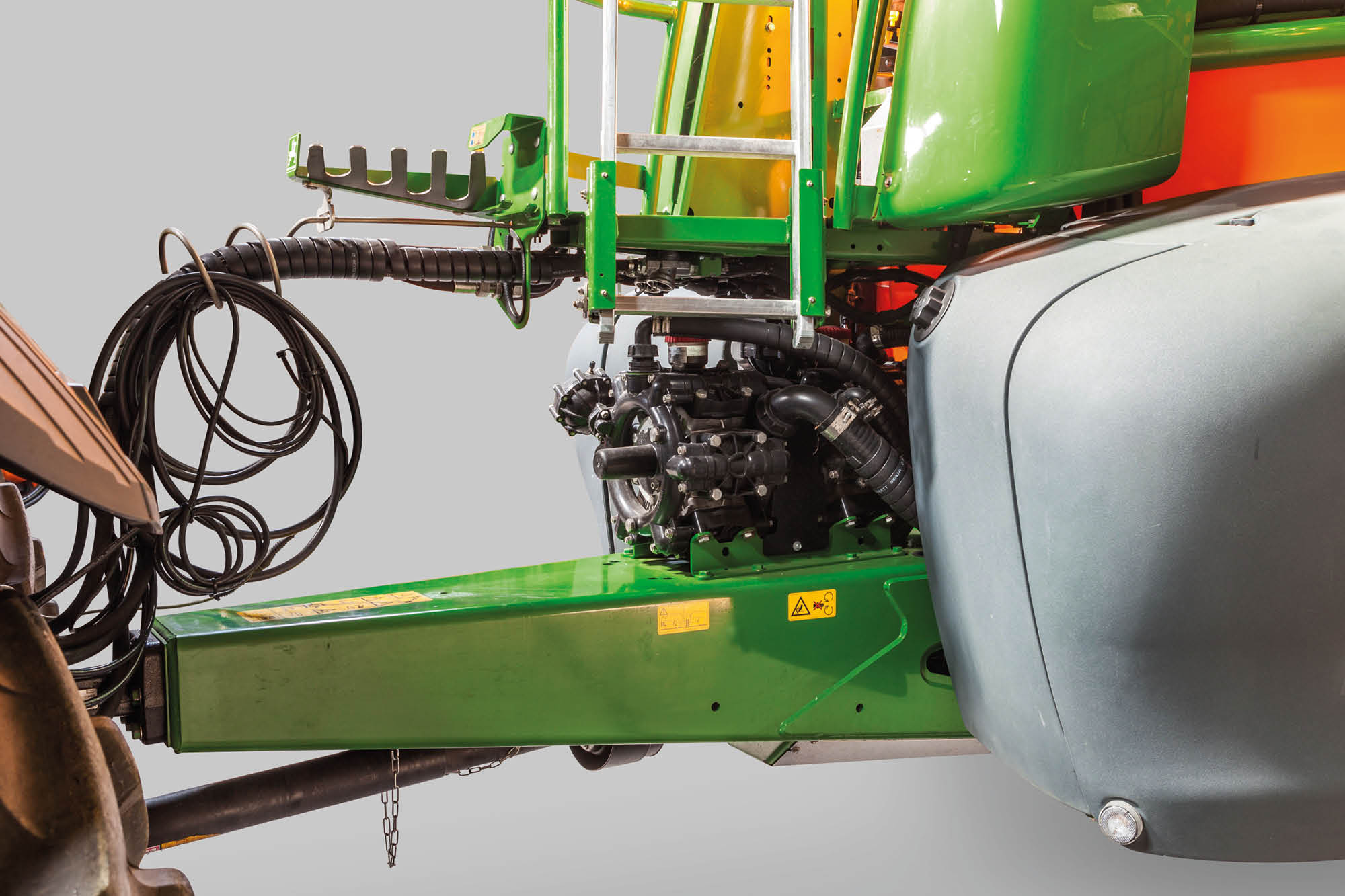

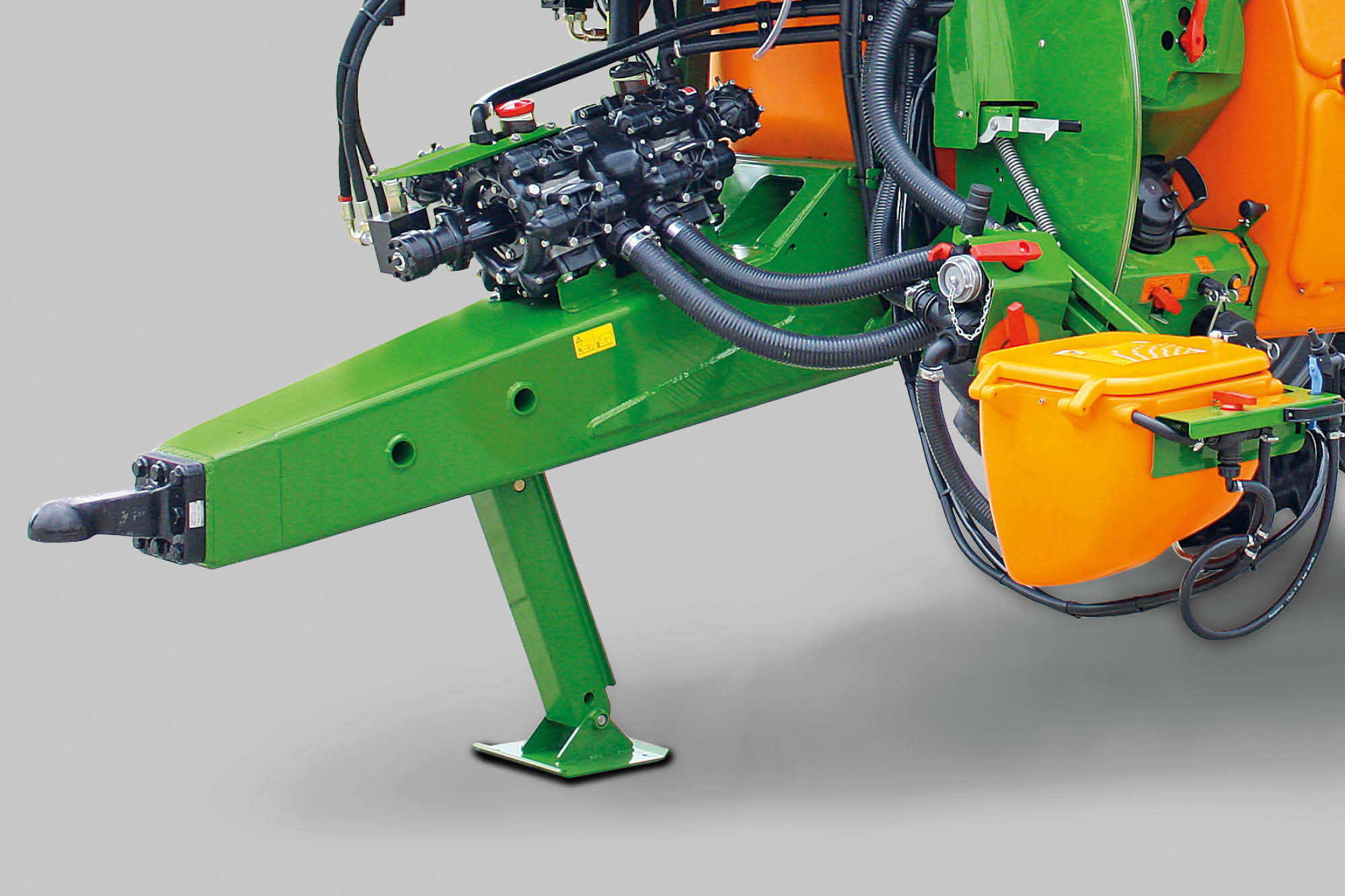

L’entraînement des pompes tandem est réalisé de série via un arbre à cardans grand angle, ou en option via un entraînement hydraulique. L’entraînement hydraulique des pompes travaille indépendamment du régime moteur, à un régime constant et maîtrisé.

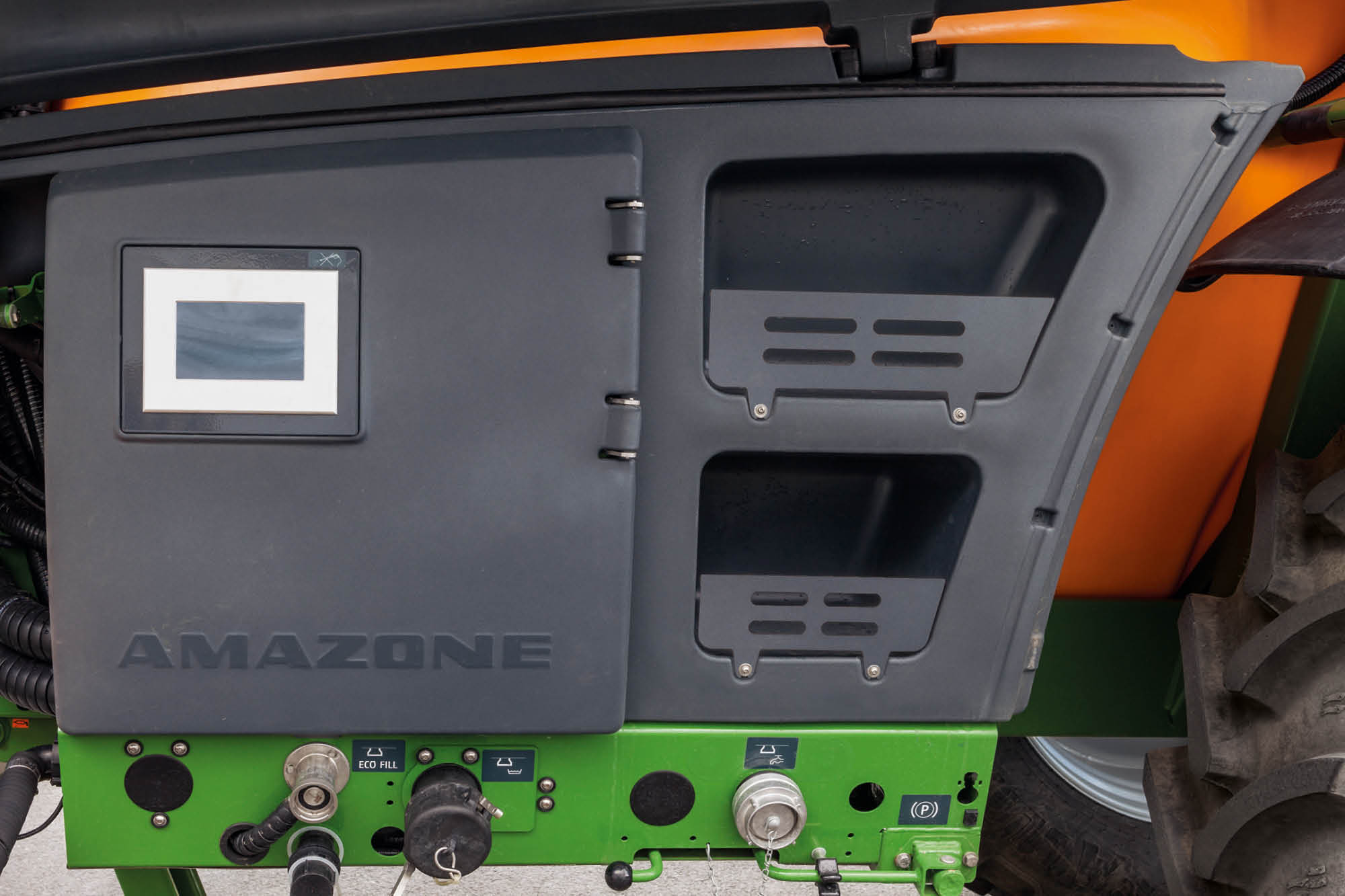

Poste de commande central SmartCenter – avec bac incorporateur

Le poste de commande latéral SmartCenter permet une mise en œuvre d’une simplicité et d’un confort inégalés. Le SmartCenter incluant le bac incorporateur et le tableau de commande complet, y compris les raccords pour remplissage par aspiration ou sous pression, se situe à l’avant gauche, protégé sous le capot latéral. Le capot garantit la propreté des commandes sans restreindre l’accessibilité.

Puissant et efficace

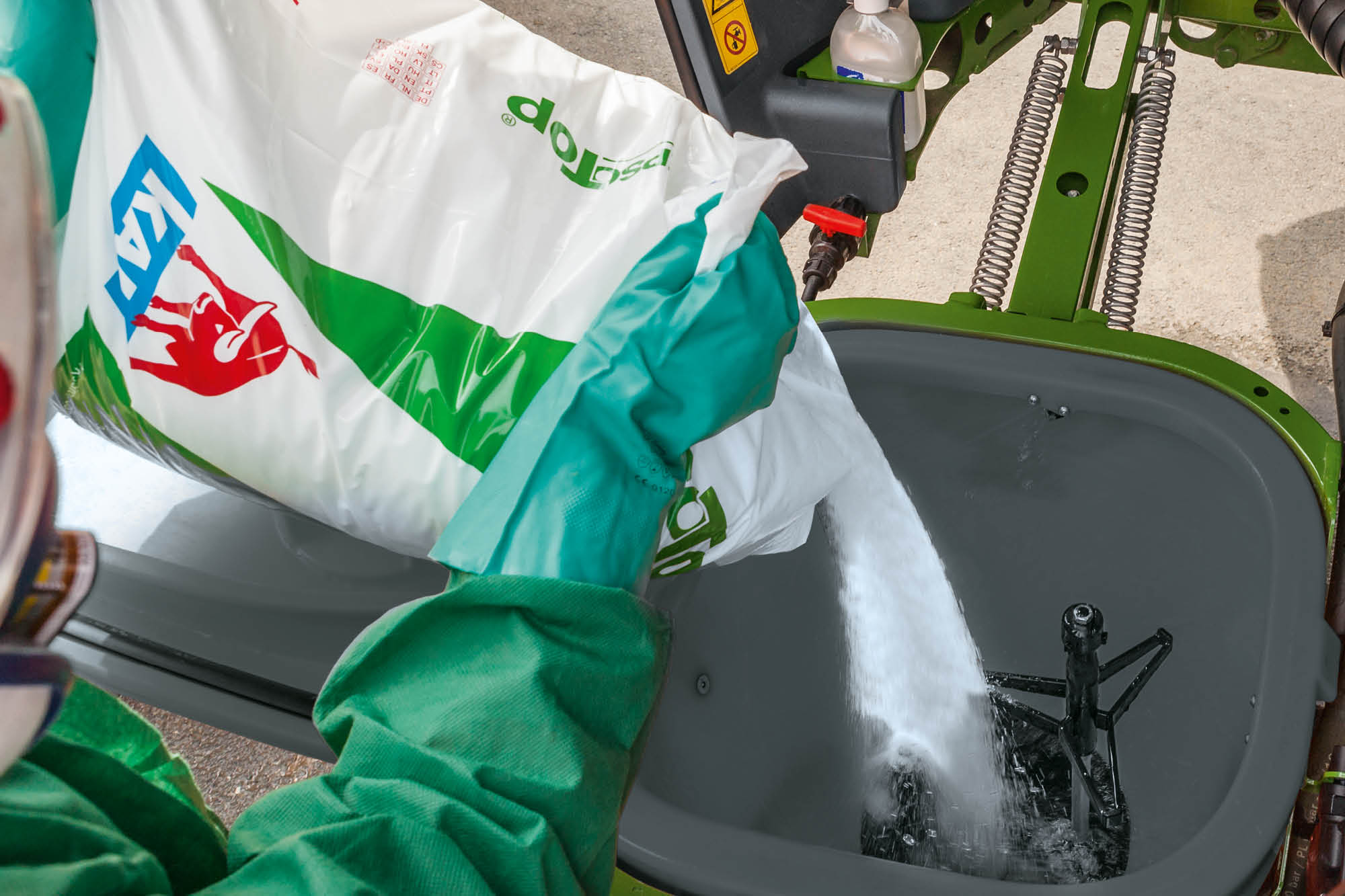

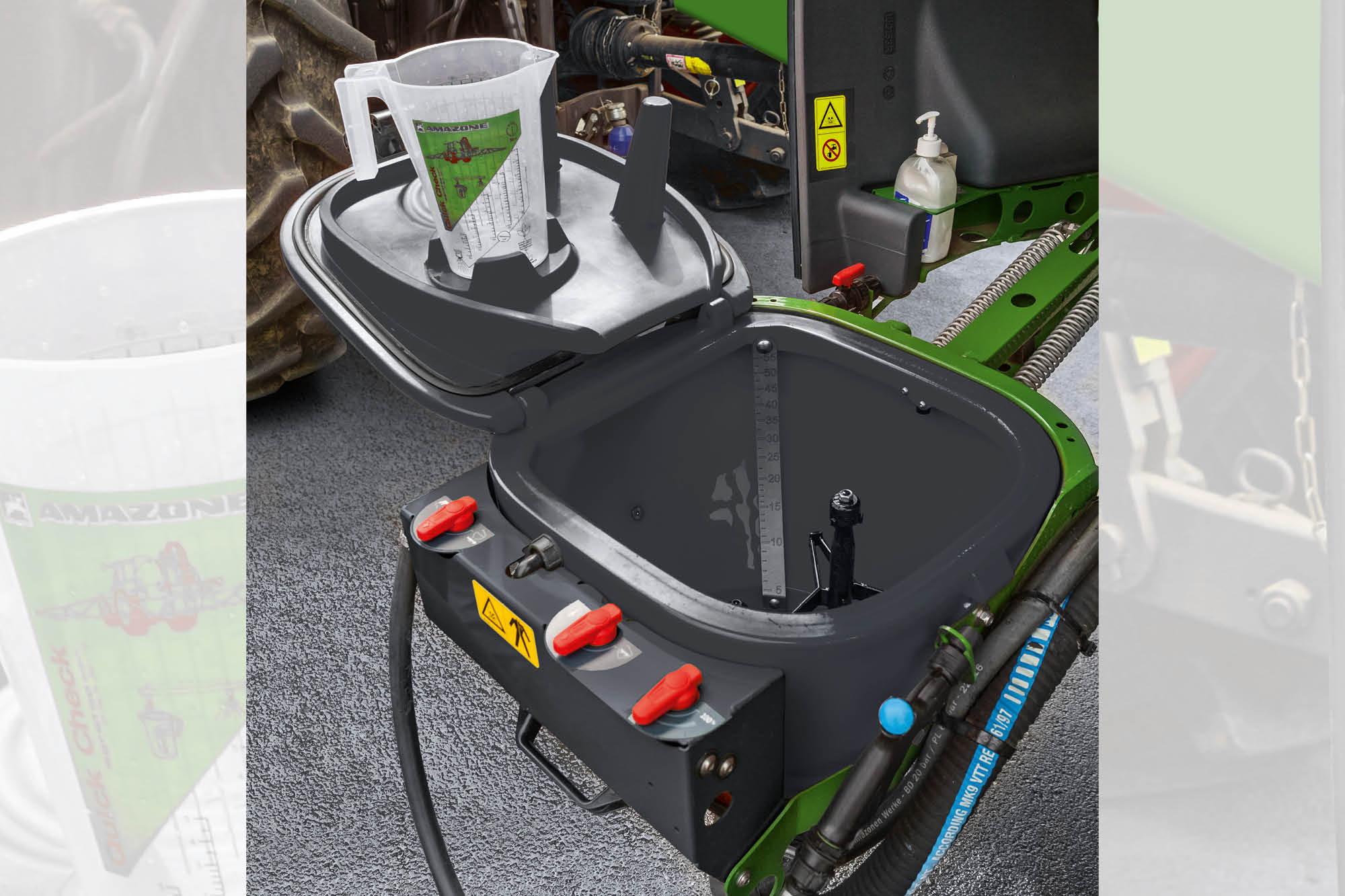

Le bac incorporateur d'un volume de 60 l se trouve juste à l’avant du tableau de commande. Sa forme conique avec écoulement central et l’énorme capacité d’aspiration (jusqu’à 200 l/min) garantissent une incorporation rapide et sans bouchage ainsi qu'une vidange totale, sans reliquat.

Avantages du bac incorporateur :

• Puissance d’aspiration de 200 l/min – pour un remplissage et une vidange rapides et sans problème
• Buse incorporatrice réglable en continu – pour éviter les bourrages avec les produits sous forme de poudre et de granulé
• Conduite circulaire haut débit réglable en continu
• Une pompe de rinçage en option permet d’alimenter en eau de rinçage le bac incorporateur également durant le remplissage sous pression
• Couvercle de bac incorporateur équipé d’un support pratique avec dispositif d’égouttage

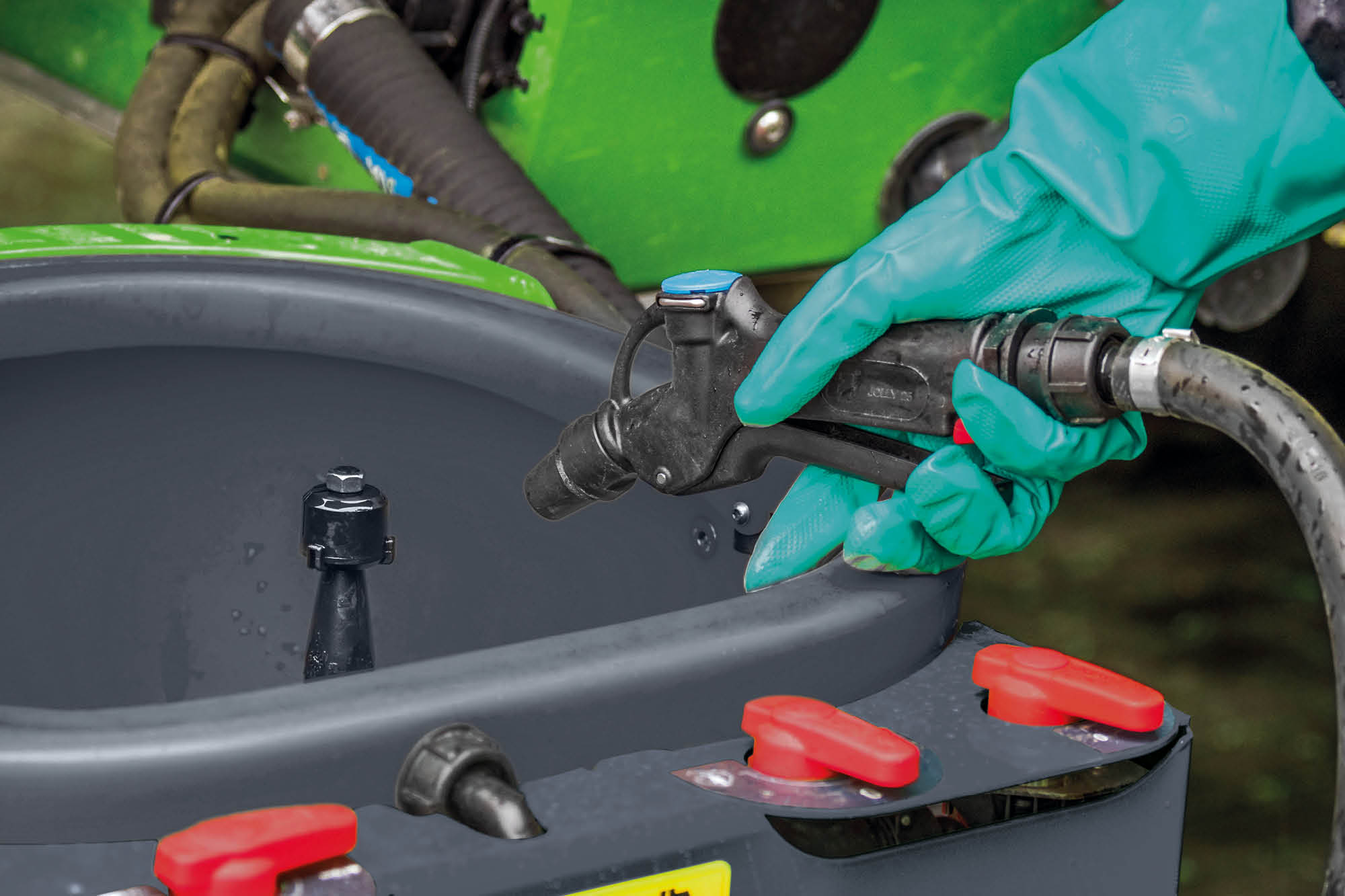

• Buse de nettoyage des bidons avec surface de contact pour le nettoyage des gobelets gradués et des bidons
• Petite surface de contact sur la buse de nettoyage des bidons qui permet d’activer le nettoyage de la collerette du bidon

« D‘autres détails complémentaires facilitent également le nettoyage, tels que la possibilité d’exploiter le bac avec le remplissage sous pression avec de l‘eau claire. »

« Le robuste couvercle sert de support pour le gobelet gradué ou pour les sacs de sulfate de magnésium, mais également de support d‘égouttage des bidons rincés – c‘est un modèle du genre » ("profi" - Rapport Amazone UX 5201 Super - 10/2017)

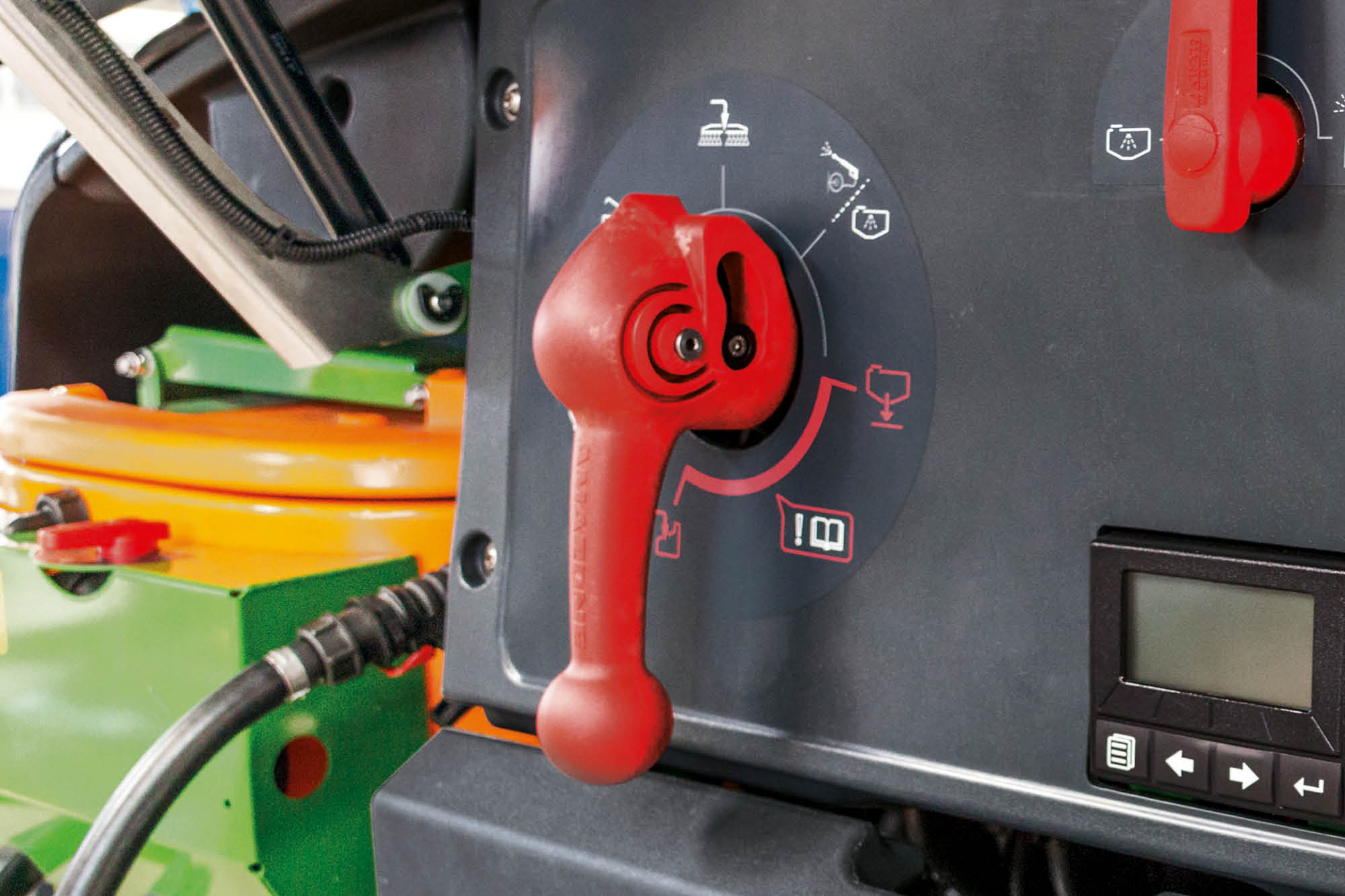

Avec le pack Standard, le pilotage de l’UX Super se fait essentiellement par le biais d’une vanne d’aspiration et d'une vanne de refoulement. La vanne d’aspiration permet de définir où la pompe doit aspirer et la vanne de refoulement vers où la pompe doit refouler le liquide.

Vos avantages :

• Accès facile au filtre d’aspiration et au filtre sous pression autonettoyant
• Commandes de pilotage explicites pour une manipulation sûre
• Temps de remplissage courts du puissant bac incorporateur de 60 l et capacité d’aspiration jusqu’à 200 l/min
• Mélange homogène de bouillie grâce à la buse incorporatrice standard logée en-dessous du bac incorporateur
• Vanne de refoulement 7 voies avec technique de soupape à siège garantissant la simplicité du pilotage et la sécurité du remplissage

Vanne 7 voies exclusive avec changement de fonctions sécurisé

La nouvelle vanne 7 voies qui équipe toutes les machines livrées avec le pack Standard et le pack Confort est extrêmement pratique. Conçue par AMAZONE, elle évite tout transfert de bouillie non désiré lors de la manipulation de la vanne. En tirant le levier vers soi, le clapet correspondant se ferme ; il suffit alors de tourner le levier vers la nouvelle fonction souhaitée puis de réenclencher la vanne, et donc la fonction, en le poussant.

Éléments de commande du pack standard de l’UX Super
1) Bac incorporateur
2) Circuit sous pression / Vanne de sélection 7 voies à clapets
3) Vanne de l’hydro-injecteur
4) Vanne de réglage de l’agitateur secondaire
5) Vanne de réglage de l’agitateur principal
6) Vanne d’aspiration
7) Vanne de remplissage de cuve de rinçage

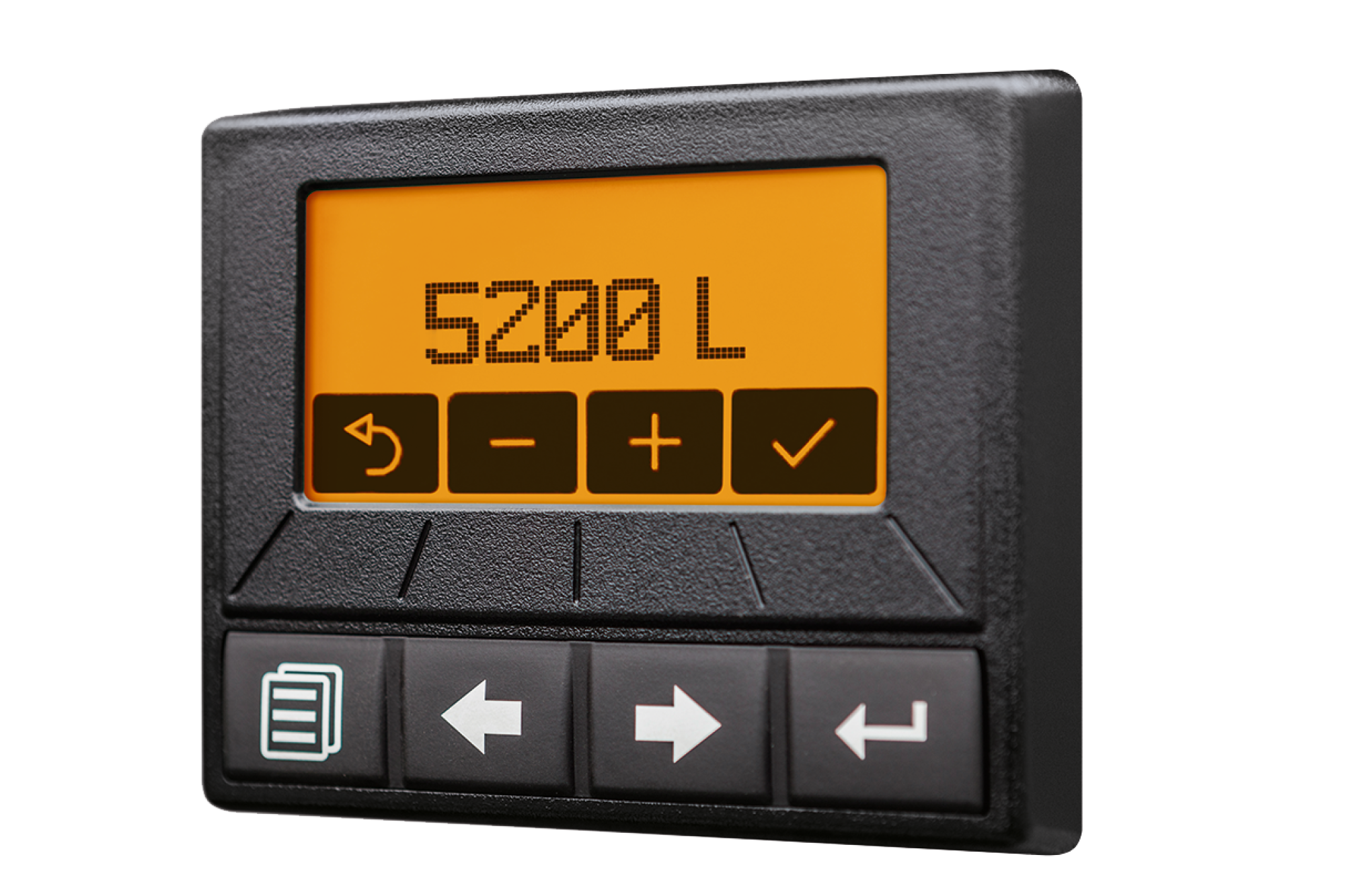

Le pack Confort est aussi associé de série au TwinTerminal 3.0. Un arrêt automatique du remplissage par aspiration est ainsi possible. En option, un arrêt automatique de remplissage est aussi disponible pour le remplissage sous pression. Durant l‘application, la commande de l’agitateur régule la puissance de brassage en fonction du niveau de remplissage de la cuve. Plus le niveau de remplissage se réduit, plus la puissance de brassage diminue, ceci automatiquement jusqu’à l'arrêt complet, afin d’éviter la formation de mousse. Par ailleurs, la régulation automatique de l’agitation offre une commande autodynamique du brassage. En d’autres termes : si un débit plus important est nécessaire au niveau de la rampe, l’agitateur secondaire est fermé.

Après l’application, le pack Confort permet un nettoyage entièrement automatique piloté depuis la cabine du tracteur. D’autres fonctions, telles que le rinçage de rampe, le nettoyage par circulation en cas de dépôts importants ou une dilution définie pour un mélange ultérieur de cuve dans le champ sont également comprises dans le Pack Confort.

Vos avantages :

• TwinTerminal 3.0 convivial pour le côté aspiration
• La bouillie ne mousse pas grâce à la commande automatique dépendante du niveau de remplissage et à la déconnexion de l’agitateur
• Puissance toujours intégrale durant la pulvérisation et l’agitation grâce à la commande autodynamique de l’agitateur
• Remplissage confortable de la cuve à bouillie et de la cuve de rinçage avec stop de remplissage automatique
• Programmes de nettoyage automatiques télécommandés pour conserver la propreté du pulvérisateur

Éléments de commande du pack Confort de l’UX Super
1) Bac incorporateur
2) Vanne de bloc de commande / Vanne de sélection 7 voies à clapets
3) Vanne de l’hydro-injecteur
4) TwinTerminal 3.0
5) Affichage de bloc d’aspiration
6) Vanne de remplissage de cuve à bouillie
7) Vanne de remplissage de cuve de rinçage

Des commandes offrant un confort maximal

TwinTerminal 7.0 avec écran tactile

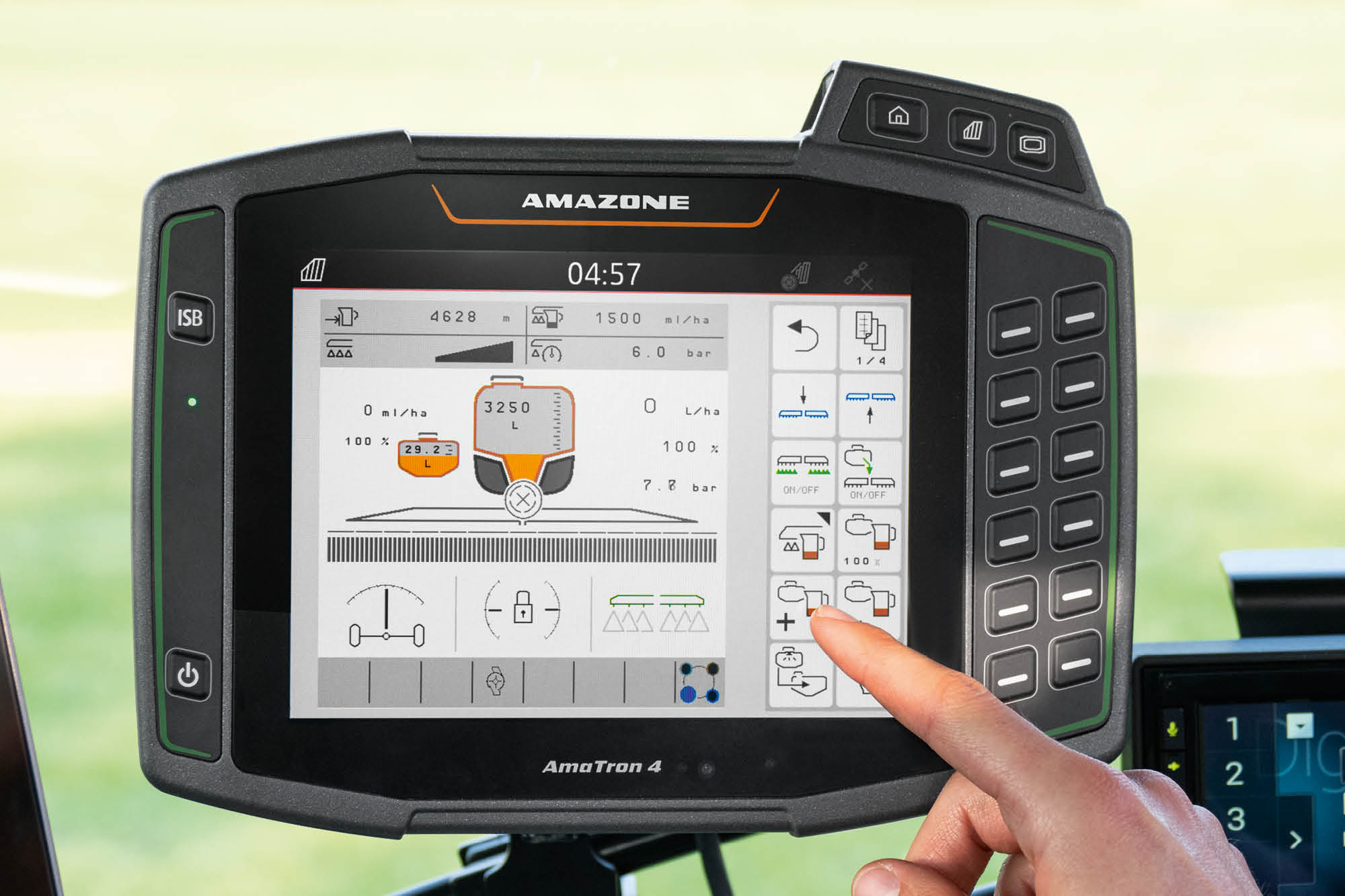

Le pilotage avec le pack Confort plus est particulièrement confortable. Le TwinTerminal 7.0 avec écran tactile rend le pilotage de la machine nettement plus facile en remplaçant les robinets manuels. Le pilotage du circuit de bouillie se fait exclusivement par le biais de l’écran tactile qui fonctionne également avec des doigts gantés. L’utilisateur sélectionne seulement la fonction souhaitée et le pulvérisateur se règle automatiquement.

Deux profils de remplissage individuels peuvent être enregistrés pour des utilisateurs différents ou des applications différentes. Pour le remplissage, il suffit seulement de brancher le tuyau et la machine remplit automatiquement la cuve de bouillie et la cuve de rinçage jusqu’aux niveaux souhaités. L‘utilisateur peut activer une pause de remplissage réglable lui laissant le temps de finir l'incorporation si le remplissage est trop rapide.

Nettoyage automatique et autonome

L’intégralité du pulvérisateur, y compris le bac incorporateur, peut être nettoyée entièrement automatiquement. L’UX Super avec pack Confort plus est doté de programmes de nettoyage : nettoyage intensif, nettoyage rapide et rinçage de rampe. Par ailleurs, le bac incorporateur peut se rincer automatiquement après chaque remplissage.

Pompe d’eau de rinçage – Nettoyage intérieur continu
Associée au Pack Confort plus et à un système à appel de charge, une pompe eau claire de 160 l/min. est disponible en option. Elle permet de continuer à alimenter le bac incorporateur à l’eau claire quand de l'eau n'est pas aspirée à l'extérieur. Si l‘UX est équipé d’une pompe de rinçage, la cuve de rinçage et la cuve à bouillie peuvent être remplies en parallèle par l’hydroremplisseur. Cette pompe eau claire permet également un nettoyage plus rapide de l'UX.

Vos avantages :

• Simplicité d’utilisation : Il suffit de sélectionner la fonction et la machine règle tout automatiquement
• Confort maximal : Remplissage automatique et stop de remplissage automatique pour l’hydroremplissage et le remplissage sous pression
• Sécurité maximale : Nettoyage entièrement automatique de l’ensemble de la machine, y compris le bac incorporateur
• Puissance maximale : Remplissage rapide automatique par le biais de l’injecteur après le processus d’incorporation
• Commande auto-dynamique d’organe agitateur

Éléments de commande du pack Confort plus de l’UX Super
1) Bac incorporateur
2) TwinTerminal 7.0
3) Vanne de remplissage de cuve de rinçage

« L‘utilisateur est guidé par des menus pour remplir la cuve d‘eau claire, la cuve de bouillie et le bac incorporateur et par des graphiques très clairs des cuves, des raccords et des circuits de liquides – cet avantage est unique en son genre »

« C’est génial, même avec des gants (!) l’écran tactile est facile à utiliser. »("profi" - Rapport Amazone UX 5201 Super - 10/2017)

Pourquoi DirectInject ?

Dans la cadre de la protection des plantes, les exigences envers les agriculteurs, donc envers les techniques d'application sont croissantes. La souplesse d'emploi des produits phytosanitaires au champ représente un point important. D’un point de vue cultural, il est souvent nécessaire d'appliquer des produits et des matières actives spécifiques uniquement sur des zones précises ou uniquement sur certaines parcelles. Il existe également des mesures spécifiques de protection des cours d'eau et des bassins versants dont l'agriculteur doit tenir compte lors du choix de ses produits phytosanitaires.

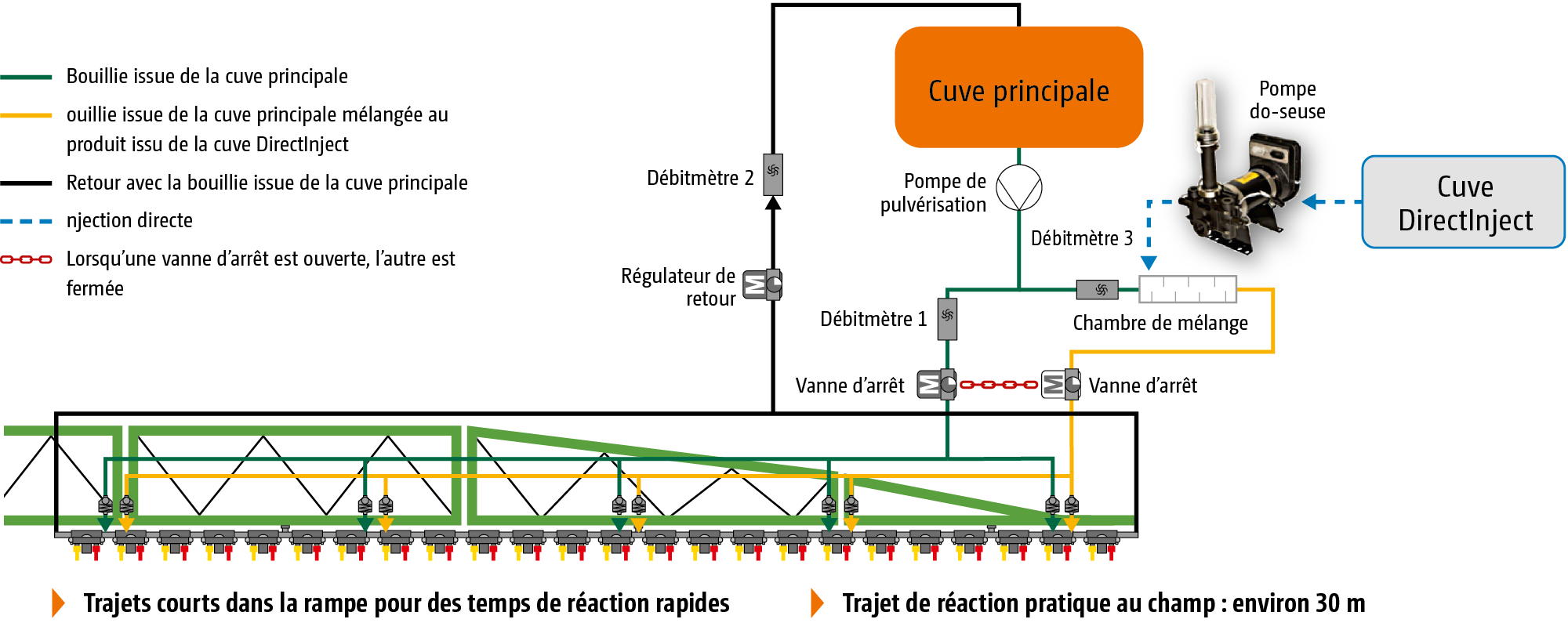

Structure du système

AMAZONE propose avec DirectInject un système permettant l’injection directe de produits phytosanitaires. Ils peuvent être injectés ou pas (économisés) durant l’application, en fonction des besoins. La particularité de DirectInject par rapport aux systèmes conventionnels réside dans le temps de

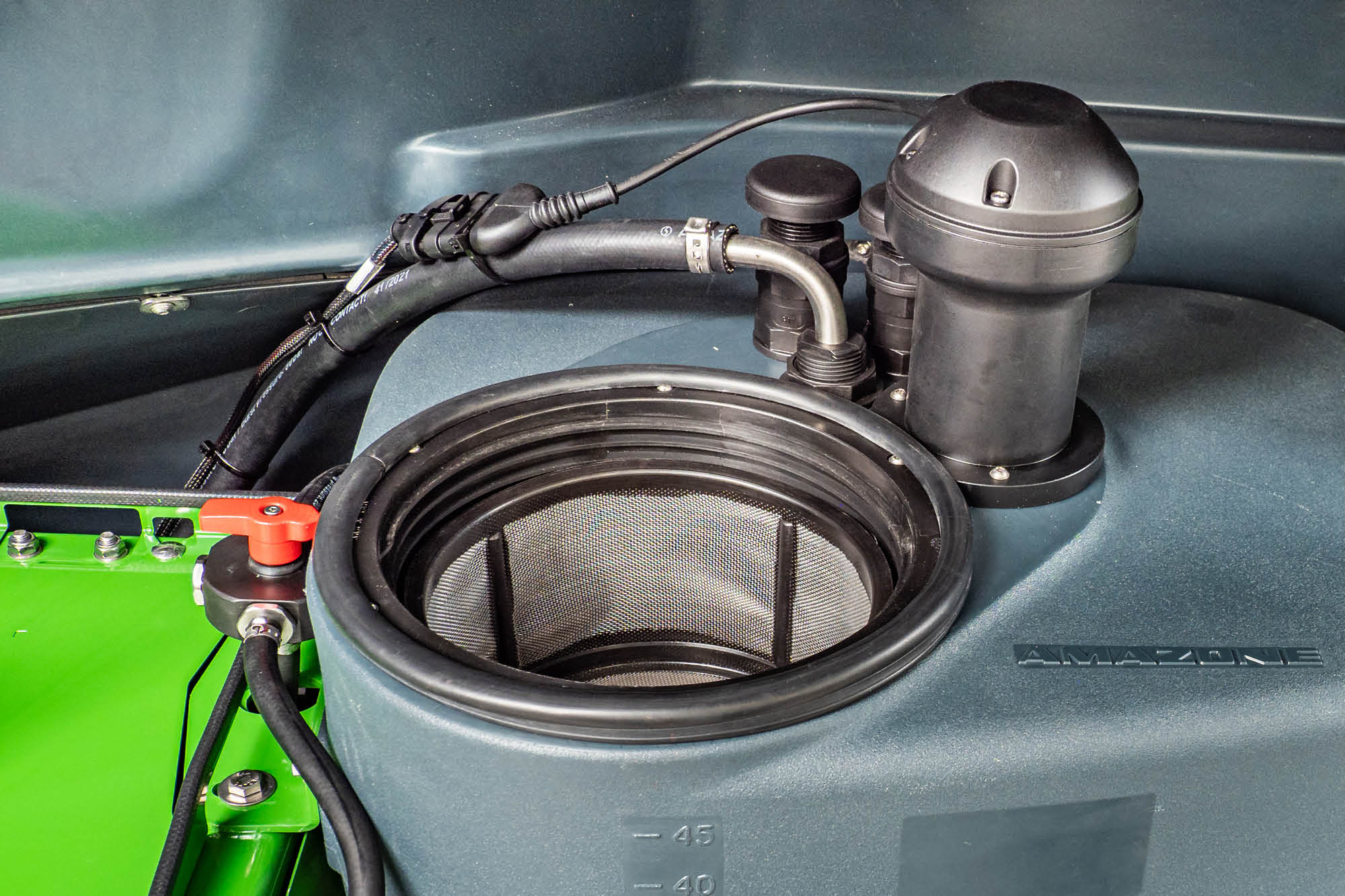

réaction rapide du processus d’alimentation et dans son intégration complète dans le circuit de bouillie et d’utilisation du pulvérisateur. DirectInject est composé d’une cuve supplémentaire de 50 l. avec une pompe doseuse adaptée. Elles sont intégrées du côté droit de la machine, dans le coffre de rangement de l’UX 01 Super. Intégrer les composants du système dans le coffre latéral, permet de les protéger au mieux.

Récapitulatif des avantages :

• Utilisation des produits phytosanitaires souple, rapide et adaptée aux besoins
• Cultures optimales
• Respect de l’environnement
• Économie :
  - Temps et coûts de travail
  - Coûts machine
  - Produits phytosanitaires

Utilisation au champ

Si le conducteur du pulvérisateur constate par exemple qu’il faut agir sur certaines adventices dans une partie de la parcelle, il peut activer DirectInject en cabine en appuyant sur un bouton. Le produit supplémentaire provenant de la cuve DirectInject est alors ajouté à la bouillie provenant de la cuve de bouillie dans la chambre de mélange positionnée dans le coffre de rangement latéral droit. Le temps de réaction est optimisé par rapport aux systèmes conventionnels grâce au système à deux conduites. Par rapport à un circuit classique, on a une deuxième conduite d'alimentation de la rampe contenant de la bouillie issue de la cuve principale pré-mélangée avec le produit issu de la cuve DirectInject. En activant l’injection directe, le mélange est injecté en plusieurs points d’alimentation dans la rampe vers les portejets et les buses. Les temps de réaction sont ainsi minimes. Pour ce faire, la vanne pilotant l’arrivée de la bouillie provenant de la cuve principale et la vanne pilotant la deuxième conduite de pulvérisation avec le mélange bouillie + produit injecté fonctionnent en opposition, de sorte que la rampe est alimentée soit par l’une, soit par l’autre conduite.
