Механический или гидравлический предохранительный механизм
Механический предохранительный механизм в виде срезного болта
Срезной болт представляет собой проверенное стандартное решение. Под нагрузкой срезной болт срывается в определенной точке, и корпус плуга отклоняется и уходит от препятствия вверх. Теперь нужно только приподнять плуг, установить новый срезной болт и продолжать работу. Высокое усилие срабатывания срезного болта позволяет эксплуатацию даже на тяжелых и твердых почвах.
Преимущества:
- Двухсрезный болт
- Закаленные пластины фланца
- Высококачественные срезные болты класса прочности 10.9

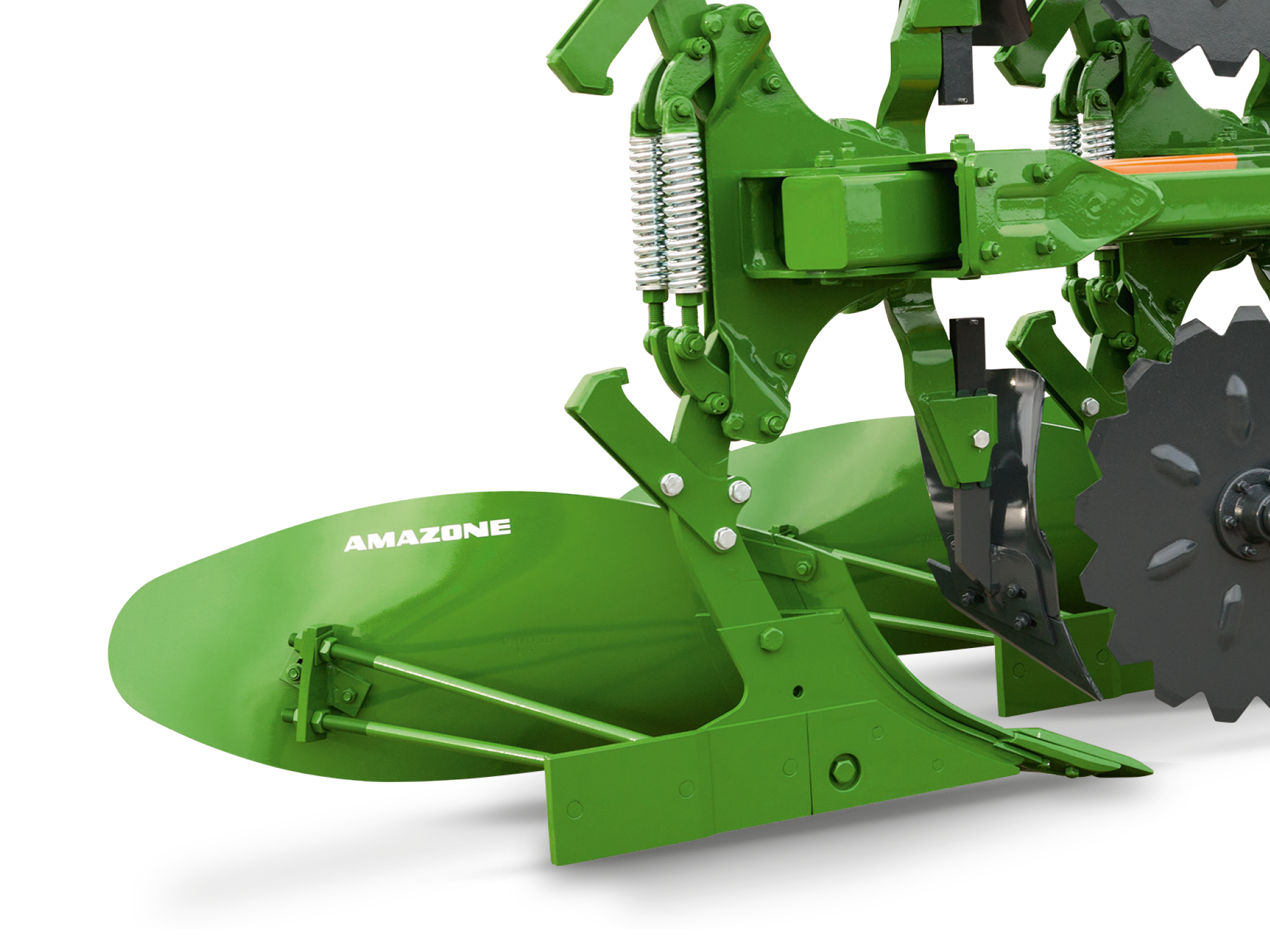

Полуавтоматическая система в виде альтернативы для Cayros M
При наличии полуавтоматического предохранительного механизма отклонение корпуса плуга осуществляется за счет преодоления сильного давления 2 спиральных пружин. Данная система является на Cayros M альтернативой между предохранительным механизмом в виде срезного болта и гидравлическим предохранительным механизмом NonStop при использовании на почвах с небольшим количеством камней.
Преимущества:
- Небольшой дополнительный вес по сравнению с механизмом защиты от перегрузки со срезным болтом
- Регулируемое усилие срабатывания

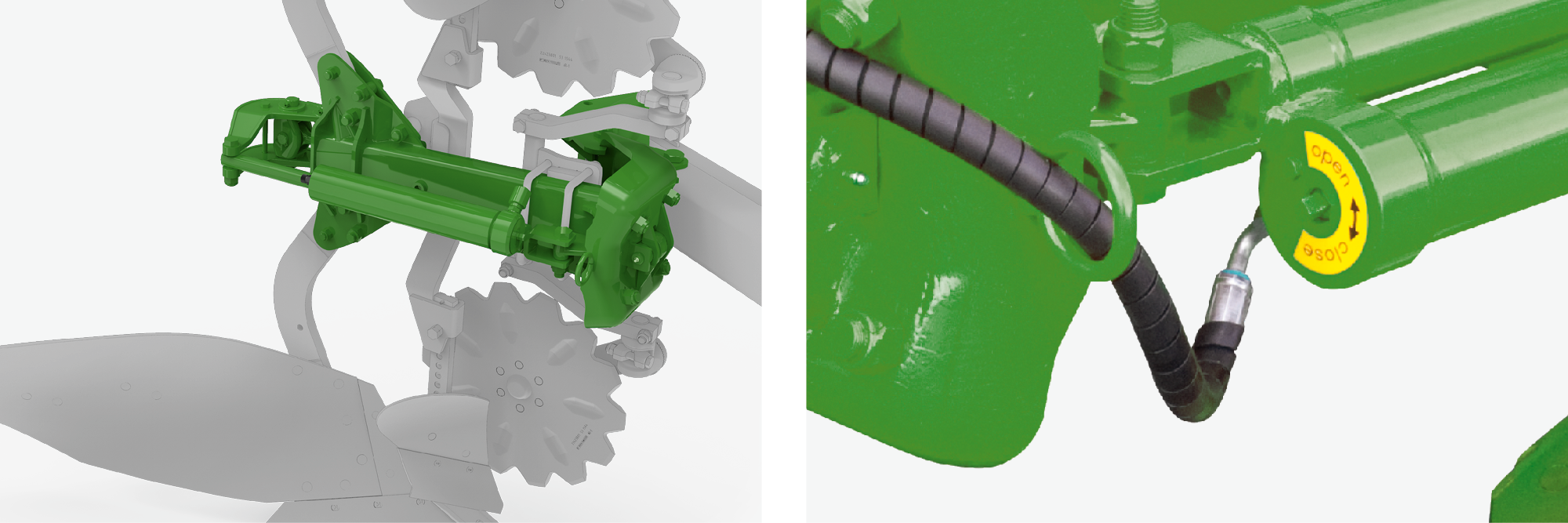

Гидравлический предохранительный механизм для Cayros S
Гидравлический предохранительный механизм принципиально включает на каждую пару корпусов плуга по одному гидроцилиндру с подсоединенным напрямую гидроаккумулятором, заполненным азотом. При срабатывании механизма корпус плуга посредством гидроцилиндра давит поршень в аккумулятор. Газ сжимается и после преодоления препятствия автоматически возвращает корпус плуга в исходное положение. Гидравлический предохранительный механизм предлагается как для самых маленьких плугов, так и для более крупных моделей.
Преимущества:
- Простая адаптация усилия срабатывания
- Плавный и щадящий режим работы
- Сменные шары и шаровые чашки
- Серийный дополнительный срезной болт
- Снижение усилия срабатывания с увеличением высоты подъёма срабатываемого корпуса плуга
Гидравлический предохранительный механизм предлагается в 2 вариантах:
Вариант 1: Гидроаккумулятор по центру на гидроцилиндре
В простом варианте гидроаккумулятор в сборе с гидроцилиндром является компактной единицей.
Преимущества (дополнительные):
- Корпуса плуга срабатывают абсолютно независимо друг от друга
- Возможность различной настройки срабатывания отдельных корпусов плуга
- Отсутствие гидравлических шлангов и трубок на раме плуга
Вариант 2: Гидроаккумулятор с трубопроводами
Благодаря соединению отдельных элементов усилие срабатывания можно настроить централизовано для всех корпусов плуга. Запорный клапан на каждом гидроаккумуляторе позволяет выборочно настроить корпуса плуга на различную величину давления.
Преимущества (дополнительные):
- Настройка усилия срабатывания осуществляется для всех корпусов плуга одним разом (возможно даже во время движения)
- За счет соответствующих поперечных сечений трубопроводов элементы плуга оказывают лишь незначительное влияние друг на друга
