Корпус плуга | принцип работы

Высочайшее качество для долгого срока службы изнашиваемых деталей

Технология закалки ©plus – Ноу-хау в области термообработки

Производство изнашиваемых деталей для почвообрабатывающих орудий основывается на многолетней истории. Постоянная модернизация в области материалов и производственных технологий, а также собственное ноу-хау в термообработке, являются основой для высочайшего качества изнашиваемых деталей плугов.

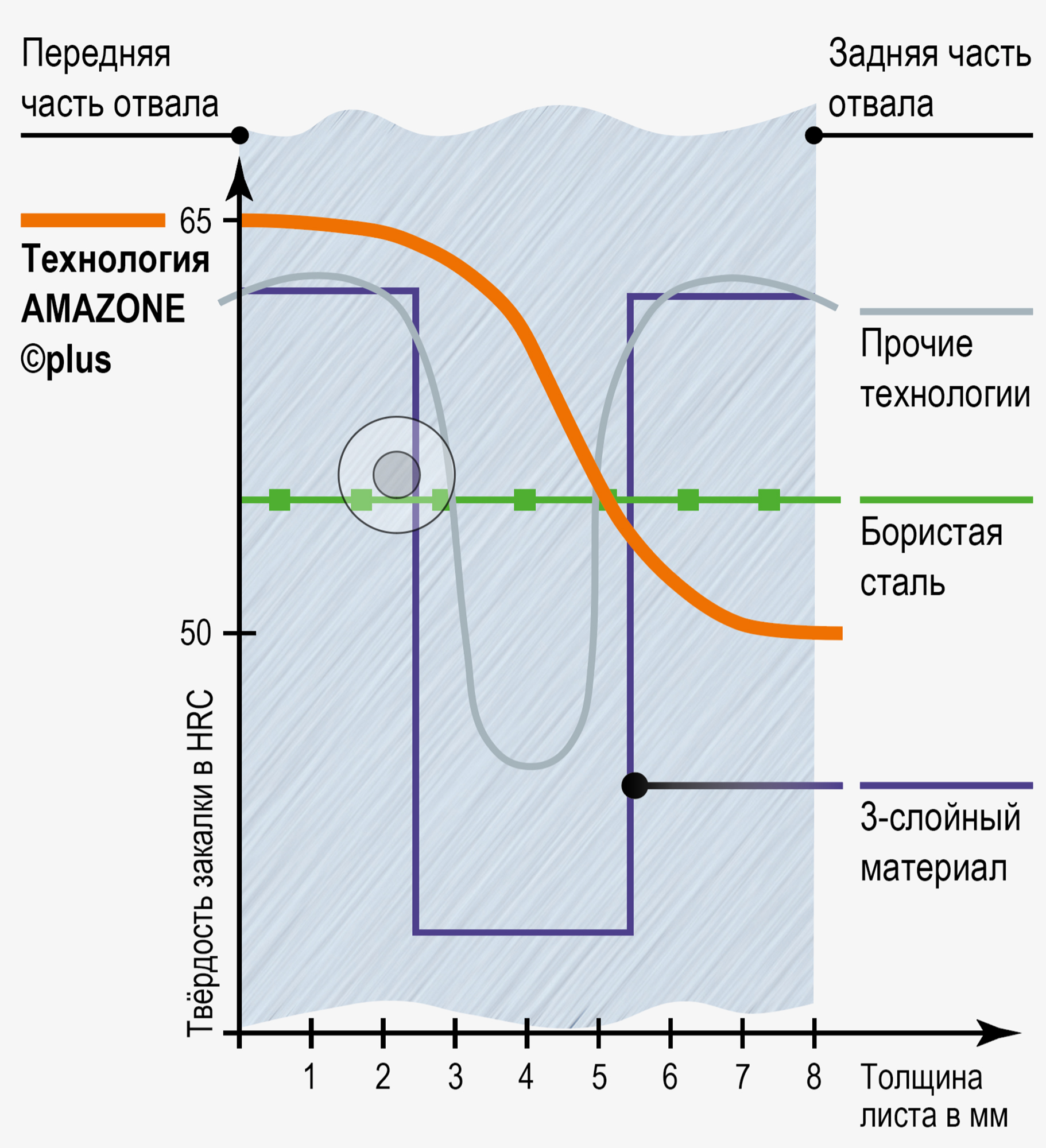

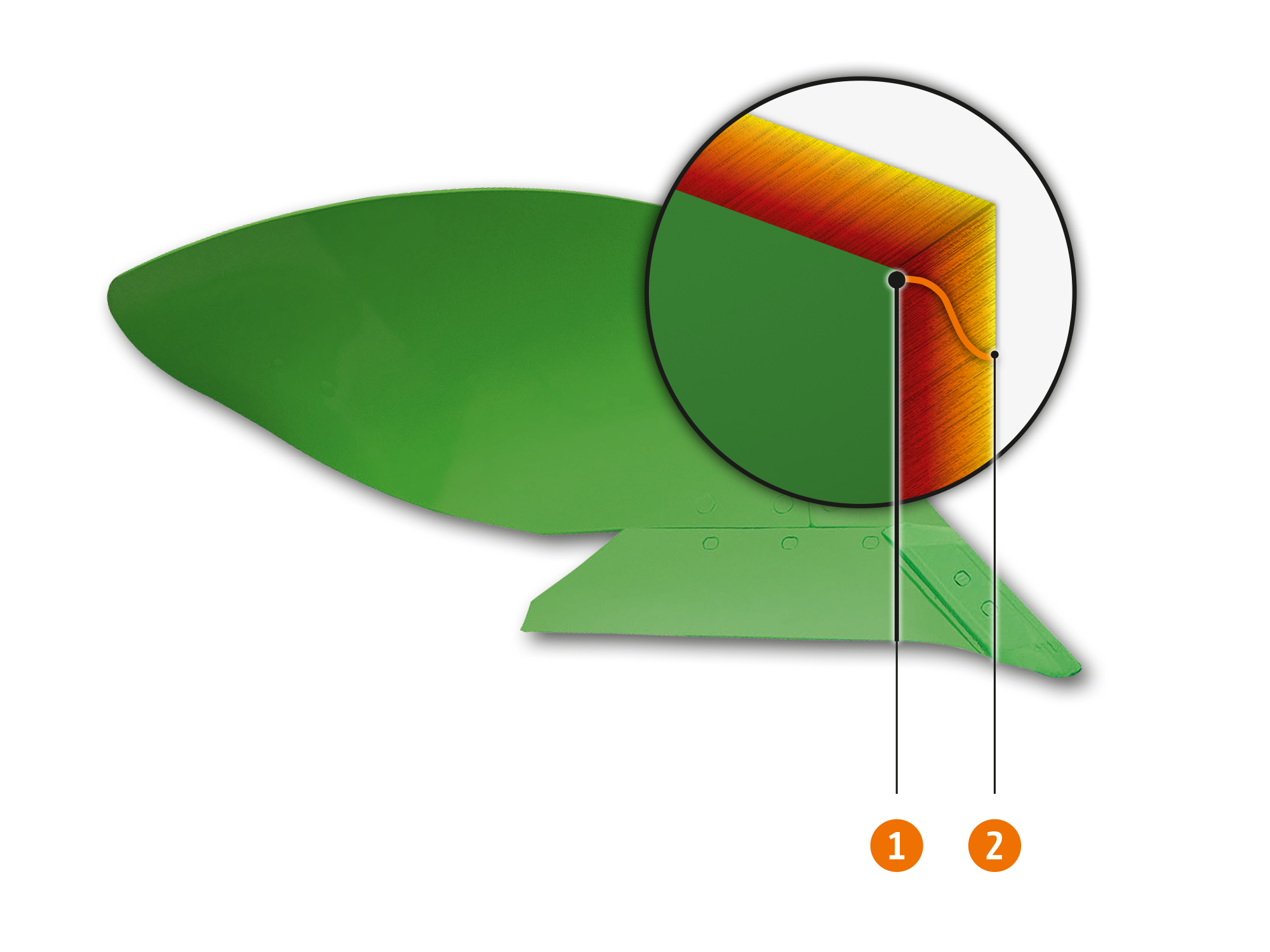

1. Твердая передняя часть отвала
2. Относительно мягкая задняя часть отвала

Алмаз как углерод в чистом виде – самый твёрдый материал, представленный в природе. Дополнительное обогащение изнашиваемых деталей ©plus углеродом повышает их прочность и увеличивает срок службы. Используя уникальную технологию закалки, например, отвала, компания AMAZONE добилась очень высокой прочности передней части детали, что означает высочайшую износостойкость. Задняя часть остаётся относительно мягкой и, тем самым, в высшей степени стойкой и ударопрочной.

Преимущества технологии закалки ©plus:

  • Более долгий срок службы
  • Высокая ударопрочность
  • Низкая тяговая потребность
  • Сниженный расход топлива
  • Меньшее залипание благодаря гладкой поверхности


Трубы рам из высокопрочной стали для длительного срока службы

Трубы рам на всех плугах AMAZONE изготовлены из высокопрочной специальной стали. Большая толщина стенки, наряду с прочностью всей рамы, обеспечивает высокую надёжность всех резьбовых соединений, а также предотвращает деформацию трубы в области этих соединений. Еще одной особенностью плугов является изготовление труб рам без каких-либо сварных швов.


Дополнительная информация + Меньше информации -

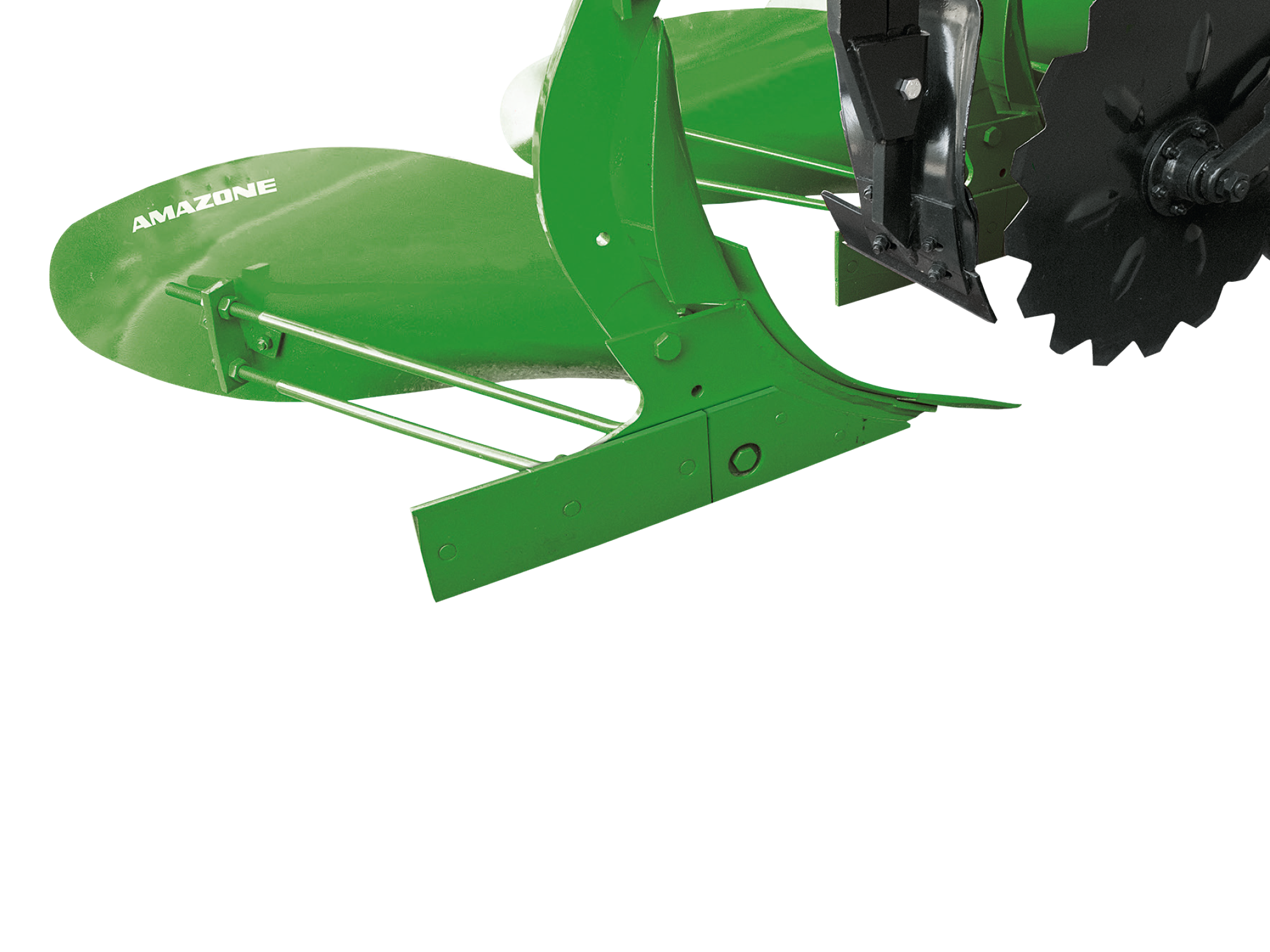

Корпуса плугов AMAZONE

Невероятная легкость хода

Основой эффективного применения плугов, разумеется, является максимально низкая тяговая потребность и, соответственно, меньший расход топлива. Продуманная форма корпусов в сочетании с уникальным методом закалки ©plus, обеспечивающим очень твёрдую и гладкую поверхность, гарантирует всем известную лёгкость хода плугов AMAZONE. Все корпуса плугов оснащены специальными лемехами. Особая форма лемехов способствует снижению сопротивления и обеспечивает плавность хода плуга. Самозатачивающаяся область лемеха имеет большую толщину, благодаря чему значительно увеличивается срок службы.


HDpro

Для обеспечения еще большего срока службы для почти всех корпусов плуга опционально доступны накладки лемехов HDpro с твердосплавными пластинами и лемешные полотна HDpro с наваренным твердым сплавом.


Полевая доска с 4-хкратным оборотом

Большая длина обеспечивает оптимальное ведение плуга вдоль поля, что обеспечивает сниженный расход топлива и превосходное качество вспашки.


Сменная накладка специальной формы

Сменная накладка лемехов защищает лемешное полотно и снижает, таким образом, издержки на износ. Ее плоская форма, самозатачиваемая область погружения при низком тяговом усилии и боковое усиление 15 мм за счет целенаправленного использования определенных материалов обеспечивают чрезвычайную прочность и значительно увеличенный срок службы сменной накладки.


Преимущества корпусов плугов AMAZONE

  • Полная и равномерная вспашка пожнивных остатков способствует быстрому и безопасному разложению и активации эдафона
  • Ровная и мелкокомковатая поверхность облегчает последующую обработку
  • Широкая борозда позволяет использовать широкие шины и способствует заделку больших объемов пожнивных остатков
  • Низкая тяговая потребность экономит затраты на топливо

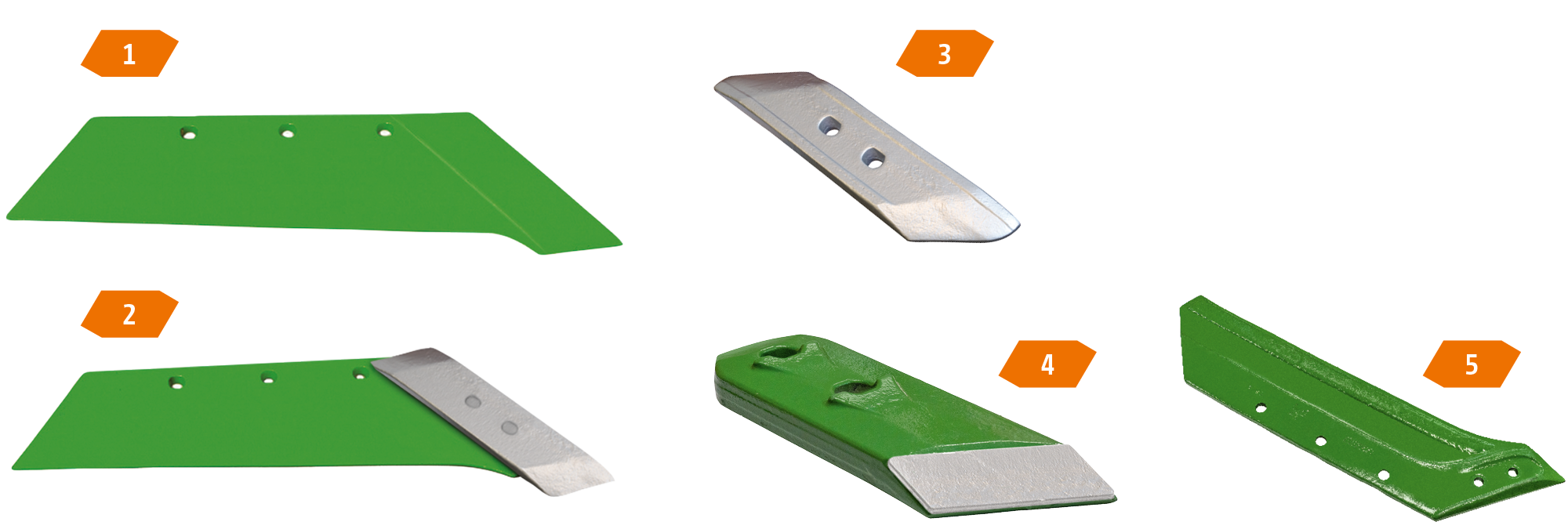

1. Долотообразный лемех
2. Лемешная система со сменной накладкой
3. Сменная накладка
4. Накладка HD
5. Лемешное полотно с приваренным материалом


Надежная и чистая заделка

Корпус является центральным элементом любого плуга, который в первую очередь обусловливает качество работы и эффективность применения плуга.

Чистая заделка пожнивных остатков, в особенности в тяжёлых условиях, например, кукурузной соломы, является одним из параметров качества. Однако корпуса плугов AMAZONE отлично справляются и другими
задачами, такими как работа на склонах.

  • „Мы были очень довольны работой корпуса WL 430. Сильно изогнутый и удлиненный отвал обеспечивает полный оборот пласта и идеальную расчистку борозды.“ (журнал „Landwirt Österreich“ Практический тест Cayros M 950 · 03/2019)
Дополнительная информация + Меньше информации -

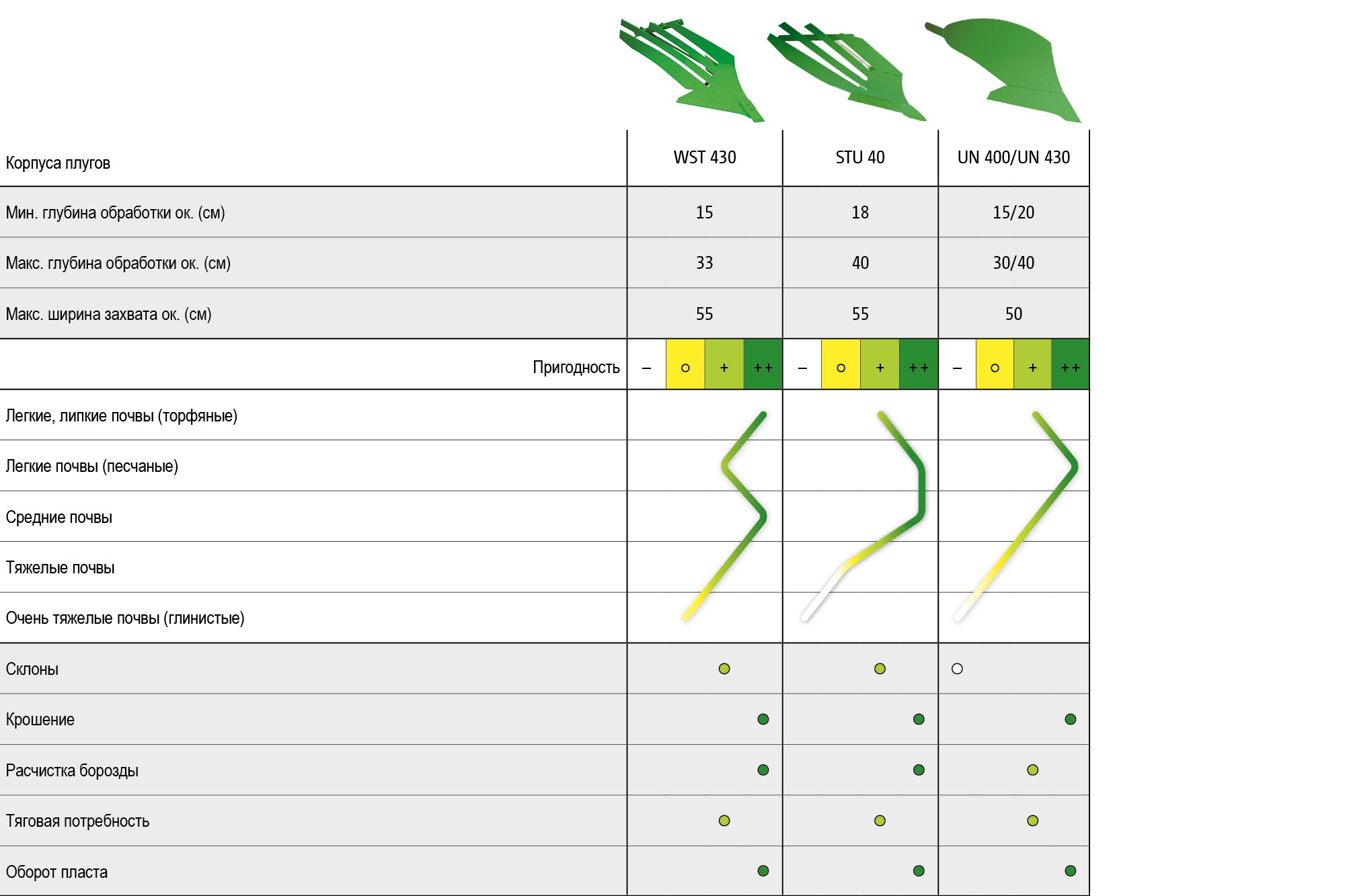

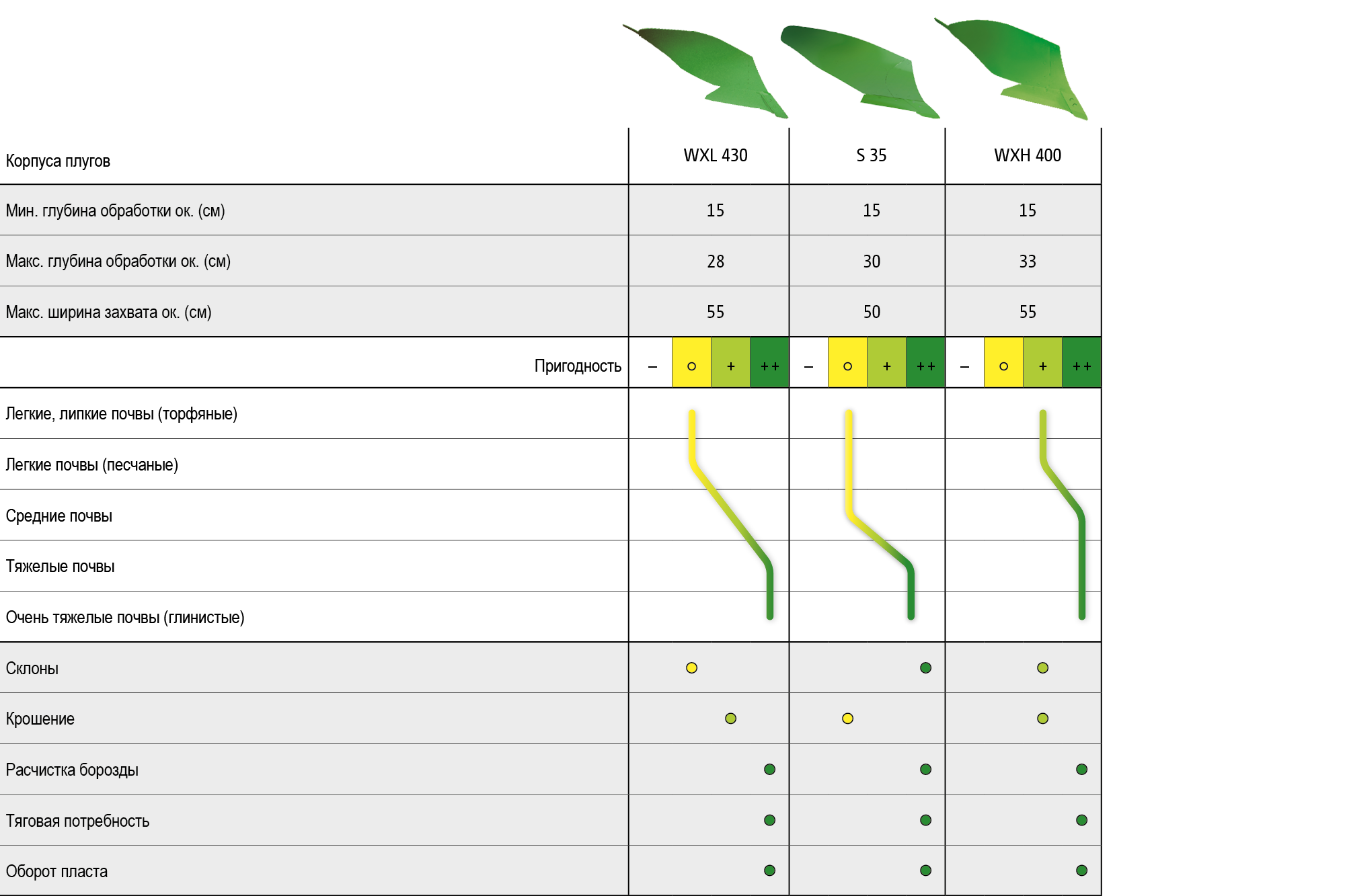

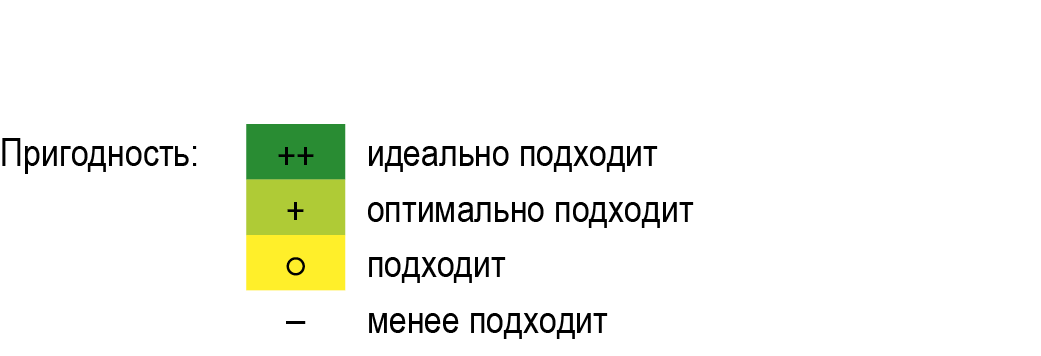

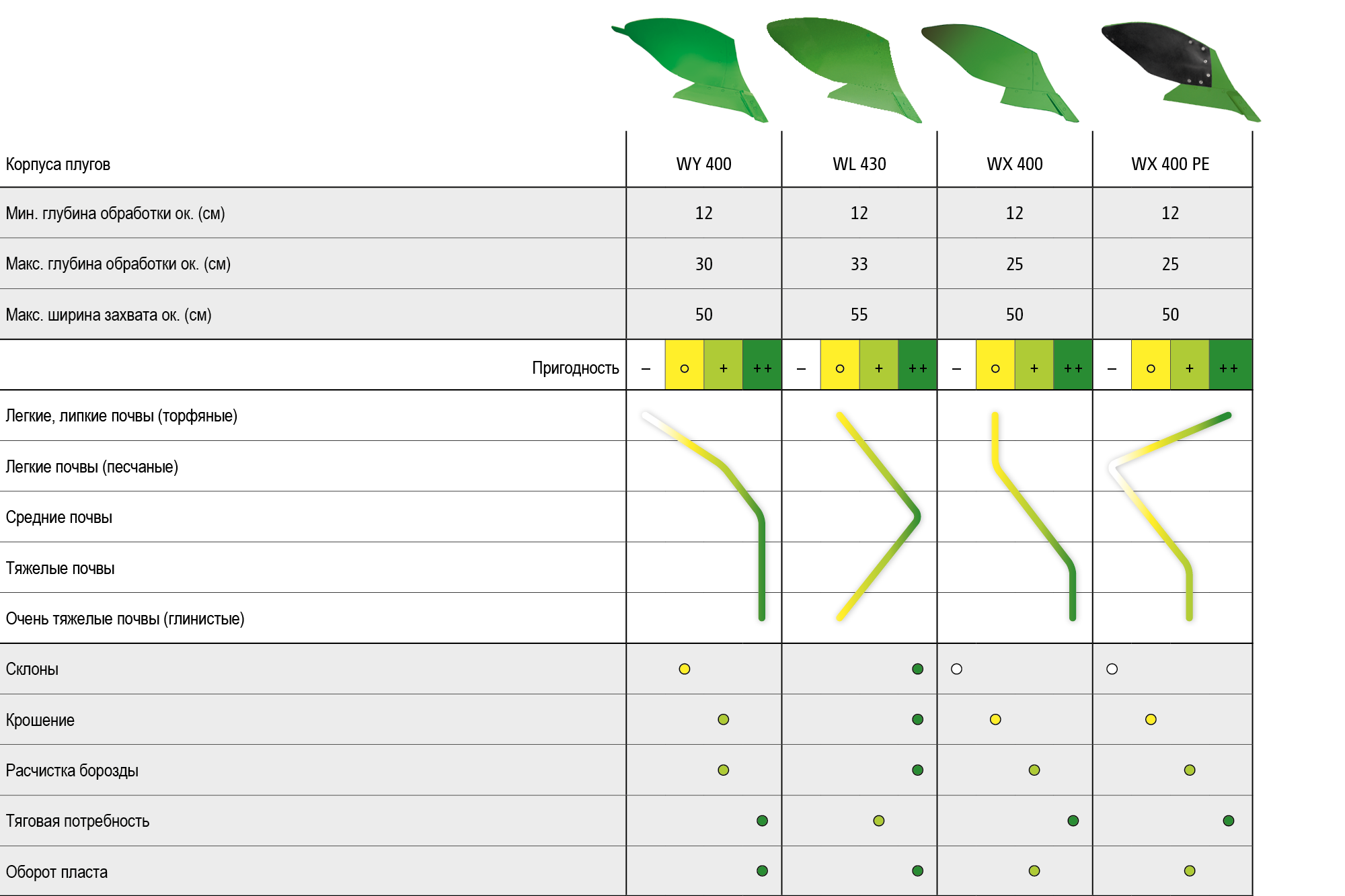

Правильный выбор

Корпуса плугов AMAZONE






Дополнительная информация + Меньше информации -

Простой оборот

Отклонение рамы и гидравлика оборотного механизма


Отклонение рамы – Простой поворот с цилиндром «с эффектом памяти»

Для увеличения клиренса при обороте плуга, а также для более плавного оборота все плуги могут быть оснащены функцией отклонения рамы. Перед началом оборота

Плуги Cayros V могут быть опционально оснащены цилиндром «с эффектом памяти» с плавающим поршнем, который одновременно служит цилиндром отклонения рамы.

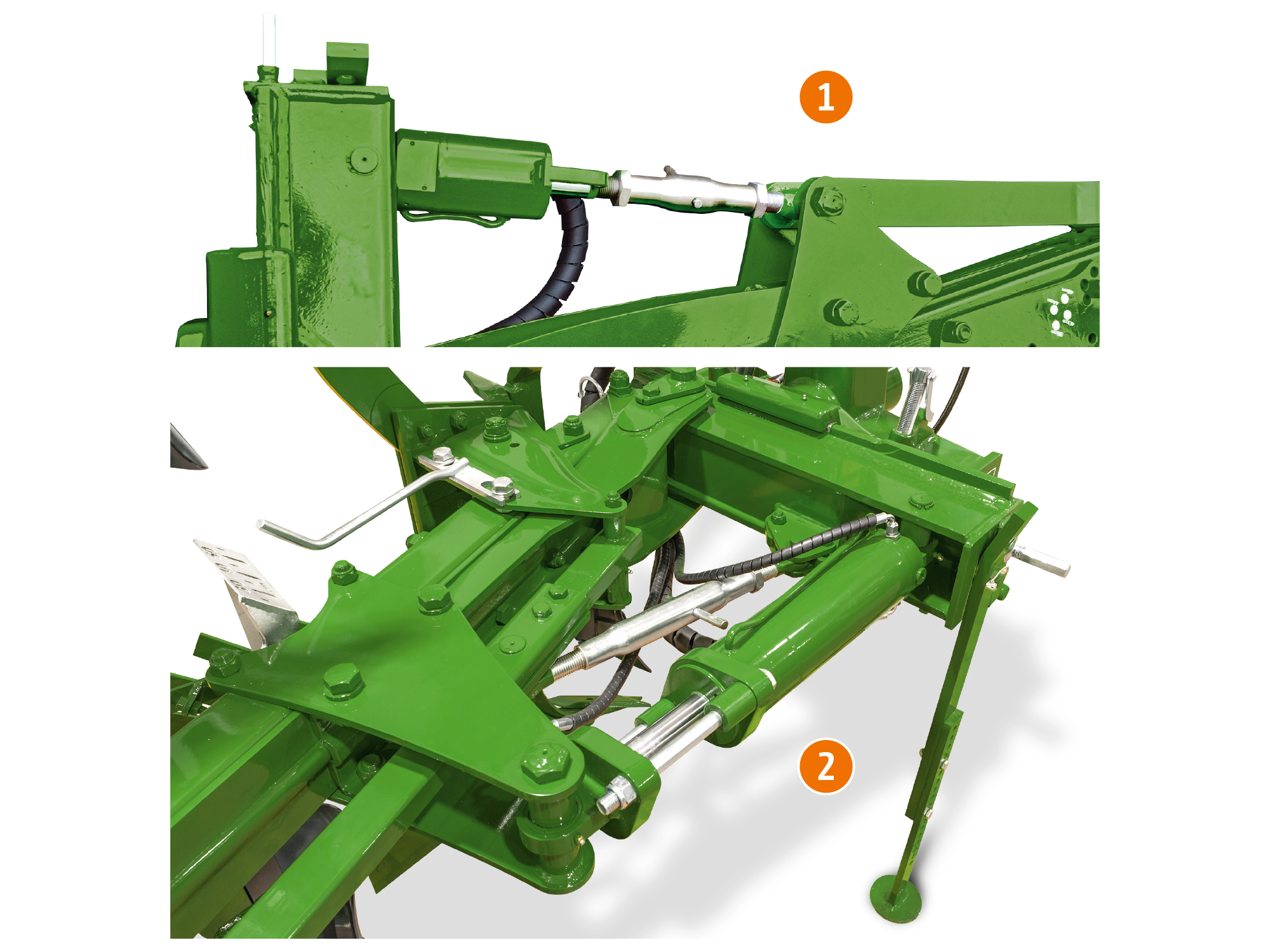

1. Cayros
2. Cayros V

рама плуга отклоняется автоматически в направлении центра трактора, а после завершения оборота плуга она снова возвращается в исходное положение. Такое перемещение центра тяжести обеспечивает меньшую нагрузку на навеску трактора и уменьшает опасность опрокидывания на склонах.

Ваши преимущества

  • Большой клиренс при обороте плуга
  • Плавный поворот
  • Снижение нагрузки подъёмного механизма трактора
  • Уменьшение риска опрокидывания






Комфортная гидравлика оборотного механизма

Оптимальная передача усилия при различных тракторах за счет 4 различных точек соединения верхней тяги

Все оборотные механизмы плугов Cayros имеют поворотную консоль с цилиндром двойного действия с автоматическим переключением. Оборот плуга происходит свободно и плавно.

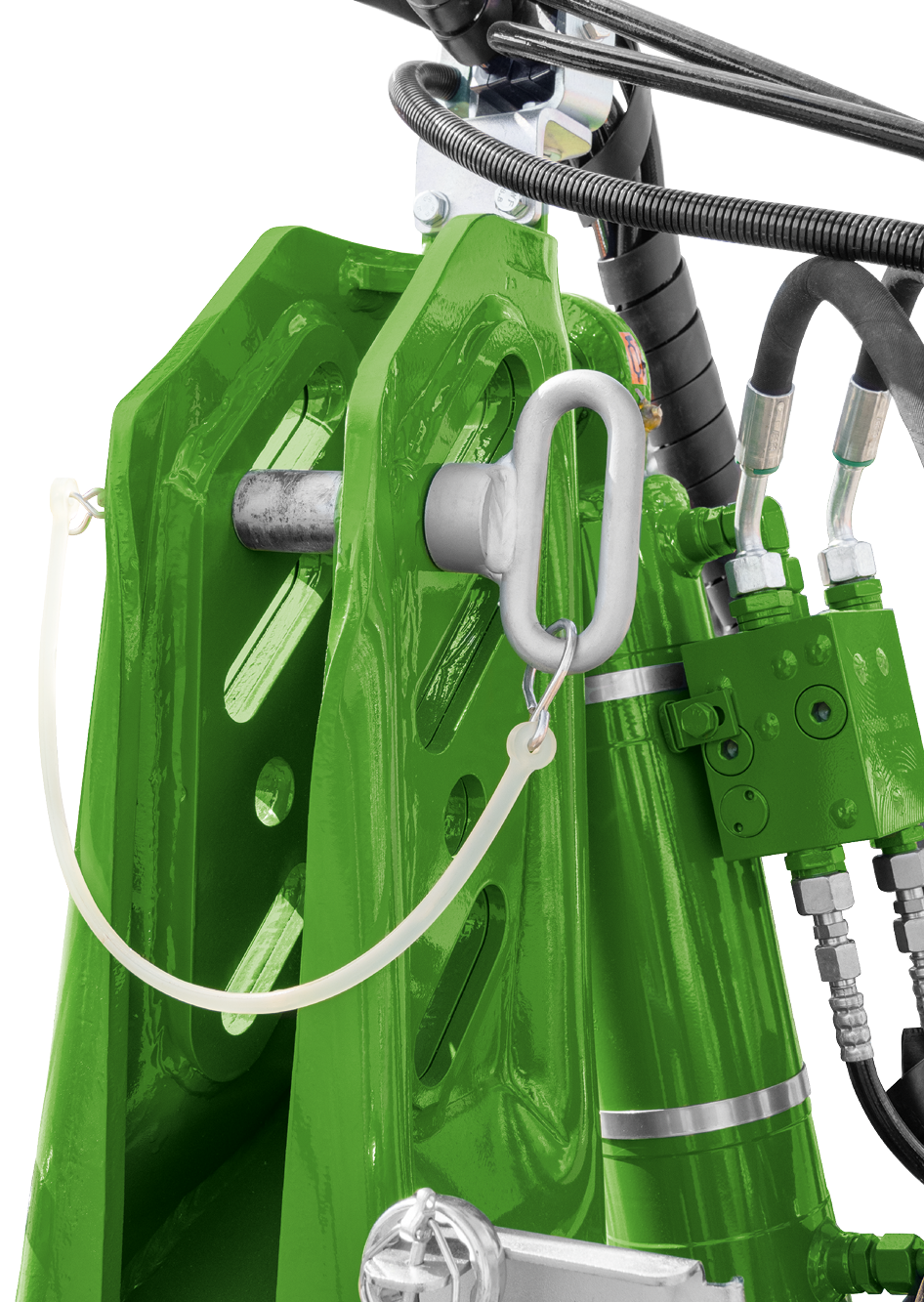

Все навесные башни имеют продольные пазы для крепления верхней тяги трактора, благодаря чему плуг с трактором может оптимально копировать рельеф почвы.


Эластичная ось нижней тяги

Сплошная ось нижней тяги отличается особой эластичностью и наилучшим образом принимает на себя все колебания во время работы и, прежде всего, при транспортировке. Кроме того, ось нижней тяги можно быстро снять без использования инструментов, что облегчает агрегатирование орудия с трактором.








Обзор оборотных механизмов Cayros

Дополнительная информация + Меньше информации -

Аккуратная работа

Дисковые ножи или дерноснимы





Углоснимы
Выгодная альтернатива дёрноснимам для смешивания пожнивных остатков. Серийно поставляются с дополнительной стойкой для грядиля.




Отводные щитки
В сочетании с дёрноснимами отводные щитки предотвращают запутывание соломы (особенно кукурузной соломы) вокруг грядиля.




Нож полевой доски
Нож полевой доски является альтернативой дисковому ножу, который обеспечивает расчистку борозды и снижает износ корпуса плуга, в частности на тяжелых каменистых почвах.




Дисковые ножи – для чистоты работы плуга

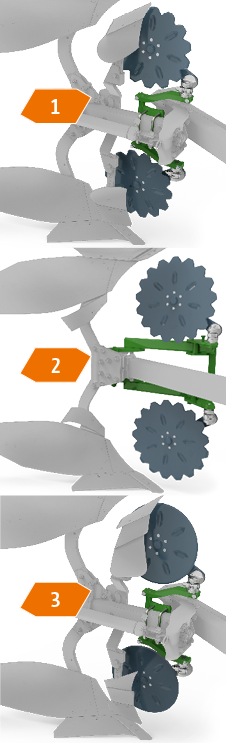

1. Дисковый нож 500 мм вырезной
2. Дисковый нож 600 мм вырезной
3. Дисковый нож 500 мм гладкий

Дисковый нож важен для чистоты работы плуга. Точный срез дискового ножа благоприятствует полноценному обороту и тщательной заделке пожнивных остатков, а также оптимальной расчистке борозды.

Предлагаются вырезные или гладкие дисковые ножи диаметром 500 мм или 600 мм. Глубина погружения ножа регулируется ступенчато с мелким шагом, с помощью зубчатого диска. На плугах с гидравлическим предохранительным механизмом альтернативно могут быть установлены также подрессоренные дисковые ножи.

Они обеспечивают больше пространства между ножом и дерноснимом. Дополнительно дисковый нож может отклоняться от препятствий независимо от корпуса плуга.

Ваши преимущества:

  • Система дополнительно настраивается по направлению движения на плугах с предохранительным механизмом в виде срезного болта, так что остается достаточно свободного пространства между корпусом плуга и ножом.



Дерносним

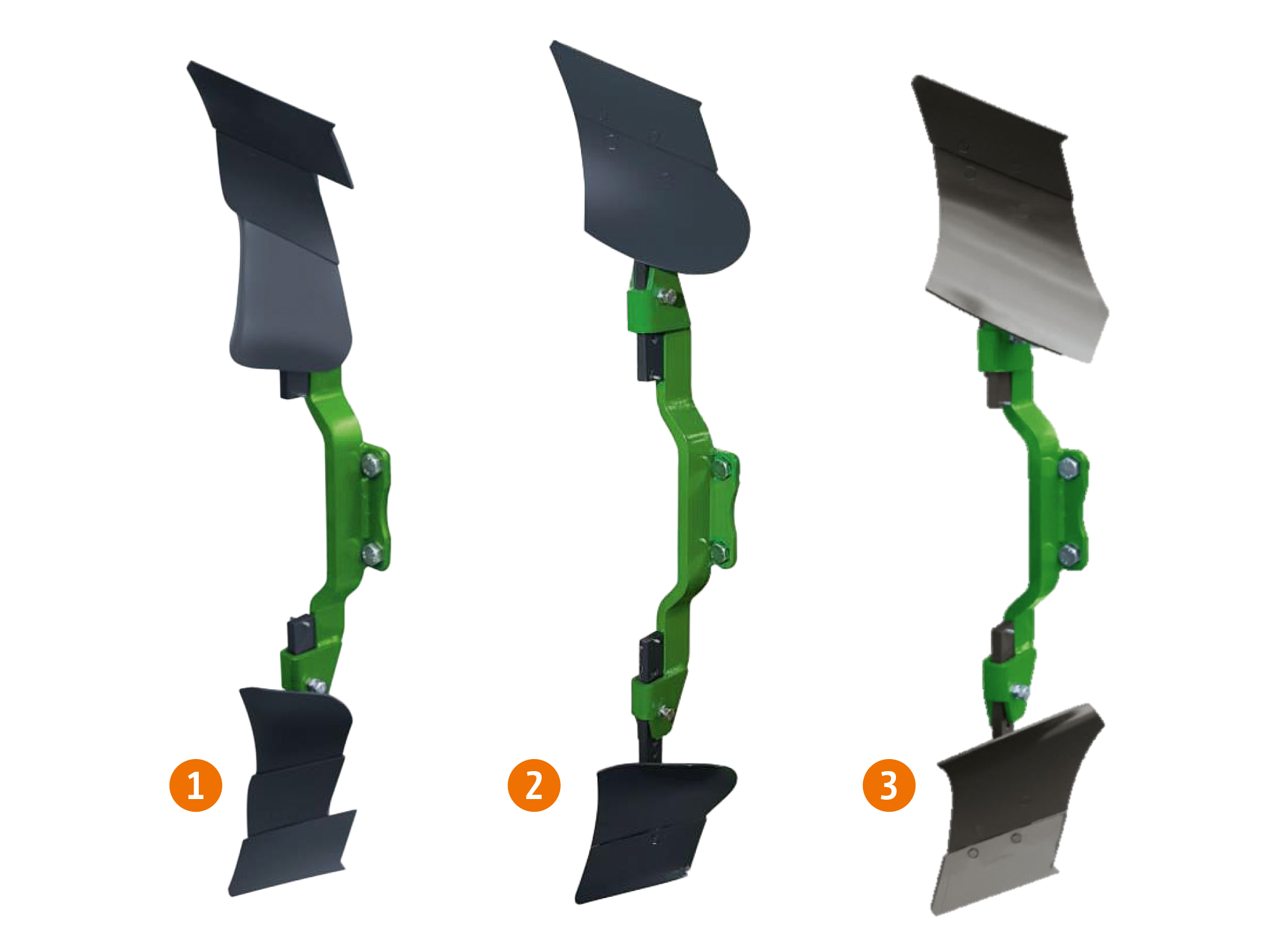

Использование дерноснима обеспечивает вспашку без забивания даже в тяжелейших условиях. Предлагаются следующие варианты дерноснимов:

1. Дёрносним M0
2. Дёрносним G1
3. Дерносним M3

Дёрносним M0
Дёрносним M0 подходит для универсального применения от перепашки луга до большого количества пожнивных остатков, особенно кукурузной соломы.

Дерносним G1
Использование дерноснима G1 обеспечивает вспашку без засорения особенно на тяжелых и липких почвах и при перепашке кормовых угодий.

Дёрносним M3
оптимальная работа при экстремальных количествах пожнивных остатков (особенно кукурузной соломы), рекомендуется только в сочетании с большим расстоянием между корпусами 105 или 115 см. Не предлагается для плугов с гидравлическим предохранительным механизмом.

  • Полностью настраиваемый вариант (глубина обработки, бесступенчатая регулировка стоек и трехступенчатая настройка угла выброса) опционально предлагается для дёрноснимов M0 и G1 и серийно для дёрноснима M3.
Дополнительная информация + Меньше информации -
