… für mehr Stabilität bei weniger Eigengewicht mit der speziellen Profilbauweise und intelligenter Materialauswahl

Gleichzeitig superleicht, superleicht und superkompakt
Aus mehr als 50 Jahren Erfahrung im Gestängebau hat sich die spezielle Profilbauweise, die in allen AMAZONE Gestängevarianten wiederzufinden ist, entwickelt und fest etabliert. Dadurch zeichnen sich die Gestänge mit einer Arbeitsbreite von bis zu 48 m durch eine hohe Stabilität bei einem gleichzeitig geringen Eigengewicht und einer kompakten Klappung für den Straßentransport aus.

Die breiten, speziell gekanteten Gestängeprofile erreichen eine hohe Stabilität bei gleichzeitig sehr geringem Eigengewicht.

Intelligente Materialauswahl
Alle Innenausleger sind für höchste Stabilität aus hochwertigem Stahl gefertigt. Die Materialstärke ist für jeden Ausleger passend ausgewählt, um keine Kompromisse bei Stabilität oder Eigengewicht einzugehen. Nur die Außenausleger bestehen aus Aluminium, um Gewicht einzusparen.

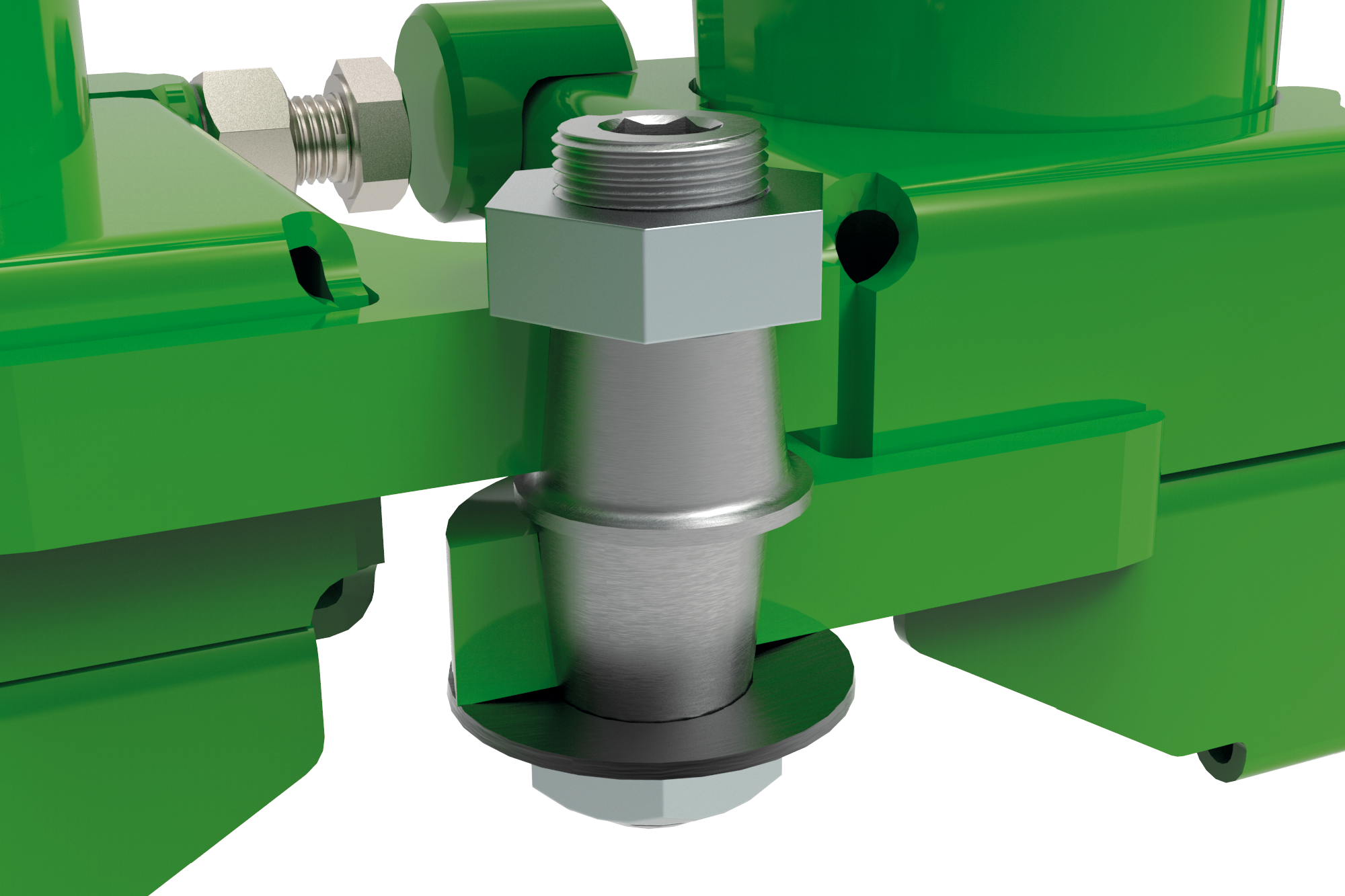

Die jahrzehntelange Erfahrung im Gestängebau macht sich bezahlt: Der konische Gelenkbolzen ist das intelligente Zentrum einer durchdachten Gestängephilosophie! Das Gestänge sitzt spielfrei auf dem konischen Gelenkbolzen und sichert dem Anwender auch nach Jahren noch eine optimale Gestängefunktion.

Für eine lange Lebensdauer der Pantera kommt es auch auf die Details wie Gelenkbolzen und Hydraulikverschraubungen an.


… für sicheres, flexibles Arbeiten dank den Super-L-Gestängeaufhängungen

Schützt, was lange halten soll …
Die AMAZONE Gestängeaufhängung mit 3 Freiheitsgraden: Um das Gestänge in Extremsituationen vor starken Überbelastungen zu schützen, puffert die spezielle Gestängeaufhängung das Gestänge unabhängig von der automatischen Gestängeführung in alle Bewegungsrichtungen ab.

1. Horizontales Gieren bei Kurvenfahrten oder starken Lenkbewegungen
2. Vertikale Höhenbewegungen bei Bodenunebenheiten und ausgefahrenen Fahrgassen
3. Vertikale Neigungen bei Bodenunebenheiten und ausgefahrenen Fahrgassen

Super-L2-Gestängeaufhängung

Die serienmäßige, elektrohydraulische Flex-Klappung ermöglicht ein besonders schnelles Einklappen und Ausklappen. Im Gegensatz zur rein hydraulischen Folgeschaltung werden teilweise mehr als ein Ausleger zeitgleich geklappt. Außerdem ermöglicht die Flex-Klappung ein komfortables Klappen auf beidseitig oder einseitig reduzierter Arbeitsbreite.

Andere Fläche – andere Arbeitsbreite? Einfach geklappt!
Nach Eingabe der gewünschten Arbeitsbreite im Terminal klappt das Gestänge automatisch auf die gewünschte Arbeitsbreite aus. Die Teilbreiten der eingeklappten Bereiche werden automatisch deaktiviert. Die Arbeitsbreite wird automatisch vom Lenksystem übernommen.

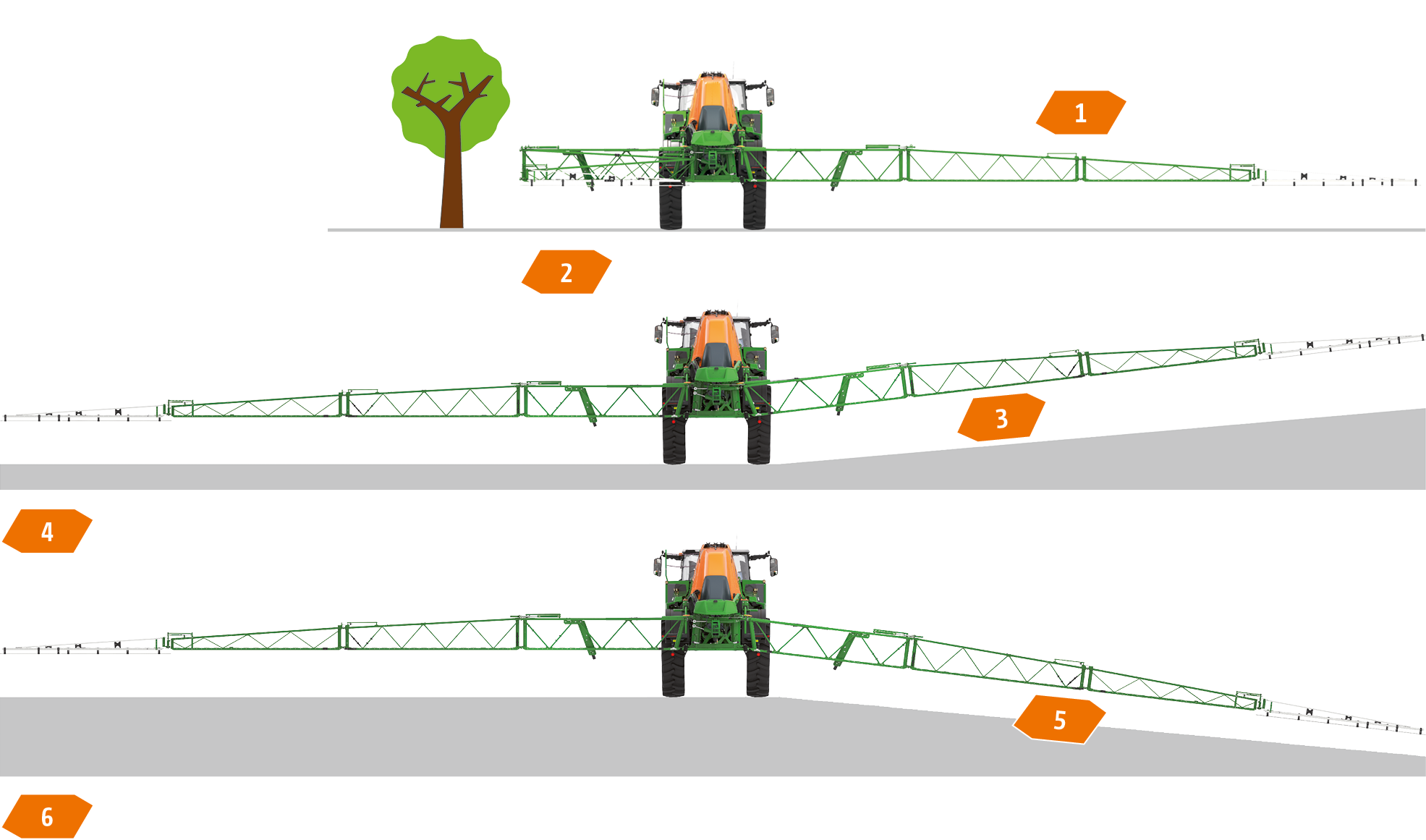

Lass ein Hindernis kein Hindernis sein!
Um enge Feldausläufe zu behandeln oder Hindernisse zu umgehen, kann das Gestänge einseitig eingeklappt und mit reduzierter Geschwindigkeit gearbeitet werden.

1. Einseitige Klappung
2. Einseitige Klappung (über Flex-Klappung 1)
3. Anwinkelung
4. Anwinkelung (über Flex-Klappung 2)
5. Abwinkelung
6. Abwinkelung (über Flex-Klappung 2 in Kombination mit ContourControl)

… für maximale Flexibilität und Schlagkraft mit Super-L2-Gestängen und Super-L3-Gestängen

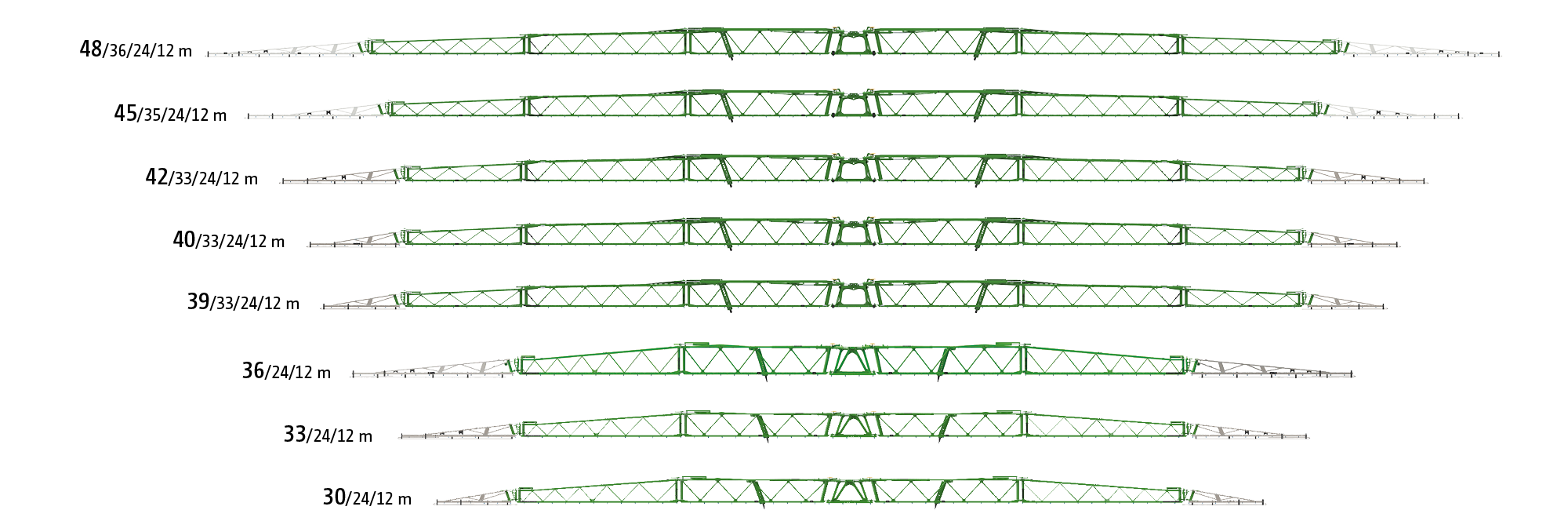

Arbeitsbreiten des Super-L3-Gestänges

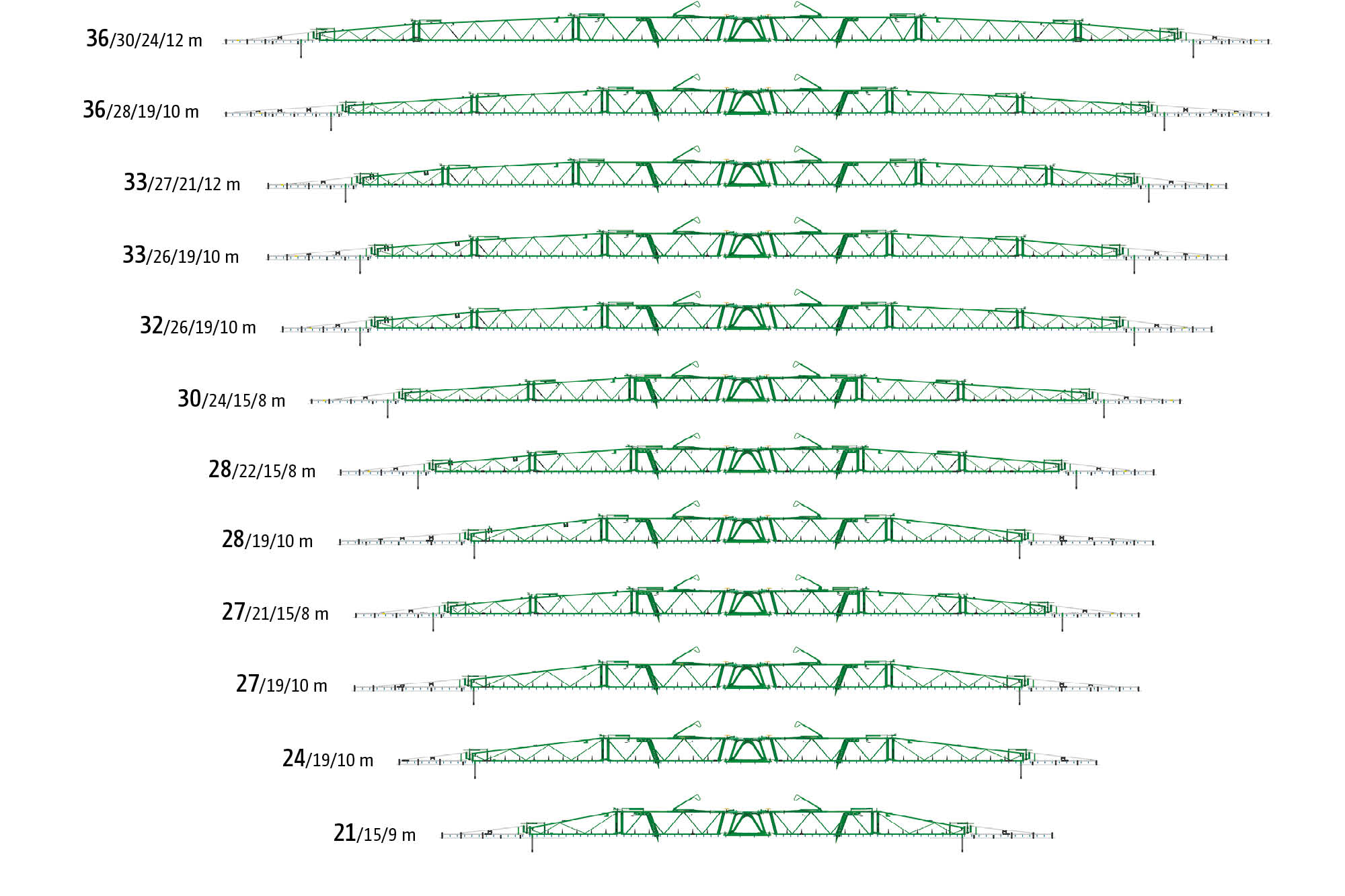

Arbeitsbreiten des Super-L2-Gestänges

Extrem robust: Die Gestängeaufhängung für alle Arbeitsbreiten ab 39 m zeichnet sich durch eine besonders robuste Konstruktion aus und ist zudem serienmäßig mit der hydraulischen Gestängeführung ContourControl und dem System SwingStop plus ausgerüstet.

Extrem schnell: Mit dem Super-L3-Gestänge in Kombination mit der hydraulischen Gestängeführung ContourControl sind Arbeitsgeschwindigkeiten von bis zu 30 km/h selbst in unebenem Gelände möglich.

Extrem agil: Das Ausweichgelenk mit 3 Freiheitsgraden nach vorn, hinten und oben ist hydraulisch vorgespannt. Nach einer Kollision ist der Ausleger in kürzester Zeit wieder stabil in seiner vorherigen Position.

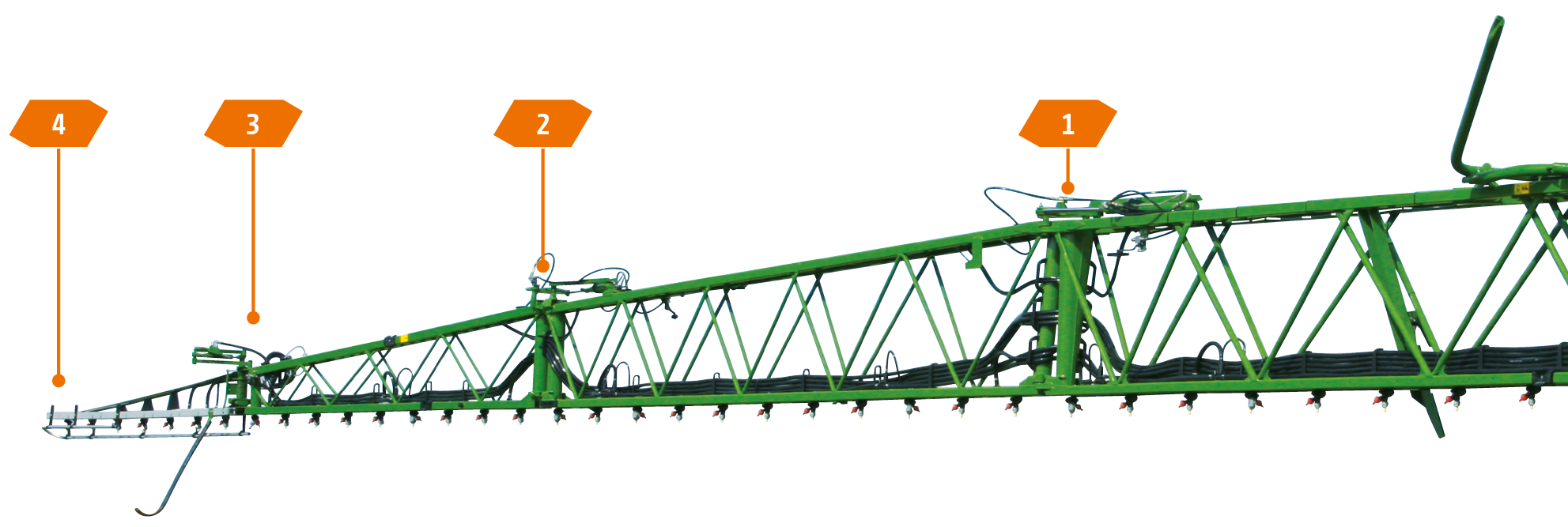

Neben den hydraulischen Klappstellen kann der Außenausleger mit einem Reduziergelenk versehen werden, um bei der Arbeitsbreite noch flexibler zu sein. Mit nur 2 Schrauben wird das Gelenk in kürzester Zeit umgeklappt – ein Zurückklappen für den Straßentransport ist nicht nötig.

Durch die kürzeren Ausleger ergeben sich mit den Super-L2- Gestängevarianten besonders viele Möglichkeiten, mit reduzierten Gestängebreiten zu arbeiten – ideal für Lohnbetriebe mit unterschiedlichsten Kundenansprüchen.

1. 12 m
2. 24 m
3. 30 m
4. 36 m

Höchste Präzision mit der hydraulischen Gestängeführung ContourControl

ContourControl – die Spitzenklasse der Gestängeführung
Um eine extrem schnelle und präzise Anpassung der Gestängehöhe in kupiertem Gelände bei Arbeitsgeschwindigkeiten bis 30 km/h zu erreichen, arbeitet ContourControl mit einer aktiven, rein hydraulischen Gestängeregelung. Bis zu 6 Sensoren tasten dabei den Bestand ab, um jede Gestängeseite individuell anzupassen und auch bei lückigen Beständen und Reihenkulturen einen optimalen Düsenabstand zu gewährleisten.

Ihre Vorteile:

• Angenehmes Arbeiten: Die präzise Gestängeführung bedarf keinerlei manuelles Anpassen oder Optimieren der Gestängelage
• Abdrift minimieren: Dank der reaktiven Gestängeführung kann selbst im Vorauflauf mit niedrigen Abständen gearbeitet werden
• Optimale Applikationsqualität: Die für die jeweilige Düsenart optimale Gestängehöhe wird zuverlässig eingehalten und sichert eine gleichmäßige Querverteilung und Benetzung

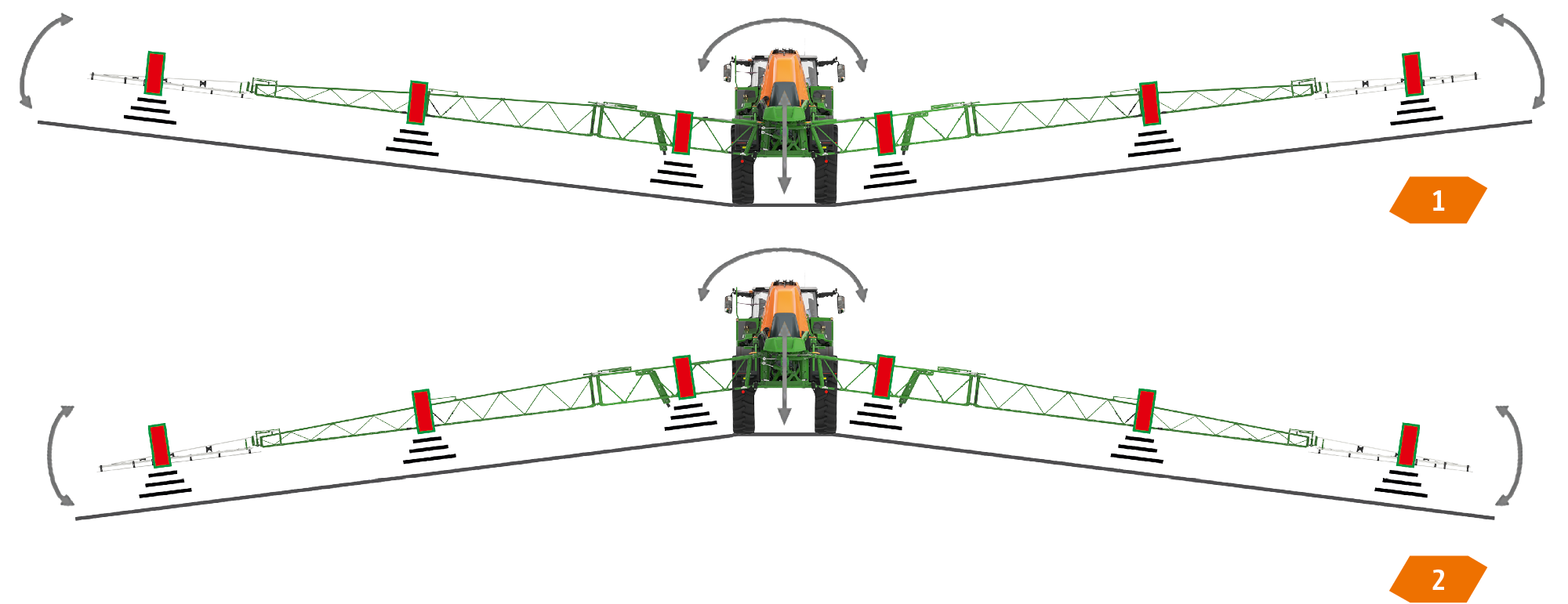

1. Beidseitiges Anwinkeln (Flex-Klappung 2)
2. Beidseitiges Abwinkeln (Flex-Klappung 2)

... weil die Gestängehöhe nur die halbe Wahrheit ist!

Neue Lösungen für neue Herausforderungen
Zunehmende Fahrgeschwindigkeiten und immer größere Arbeitsbreiten zeigen eine neue Stellschraube bei der Applikationsqualität auf.

Neben der Gestängehöhe können horizontale Gestängeschwingungen bei hohen Arbeitsbreiten und Fahrgeschwindigkeiten zur massiven Verschlechterung der Verteilgenauigkeit führen – mit deutlich größeren Auswirkungen als eine ungenaue Gestängehöhe.

Mit der einzigartigen Schwingungstilgung SwingStop werden diese Schwingungen aktiv reduziert. Entstehende Schwingungen werden durch Sensoren im Außenbereich des Gestänges gemessen und durch eine aktive, hydraulische Regelung präzise ausgeglichen.

Die Kombination aus ContourControl und SwingStop sichert eine optimale Applikation in Längsrichtung und Querrichtung selbst bei hohen Fahrgeschwindigkeiten und optimiert damit den Erfolg der Pflanzenschutzmittel-Anwendung.

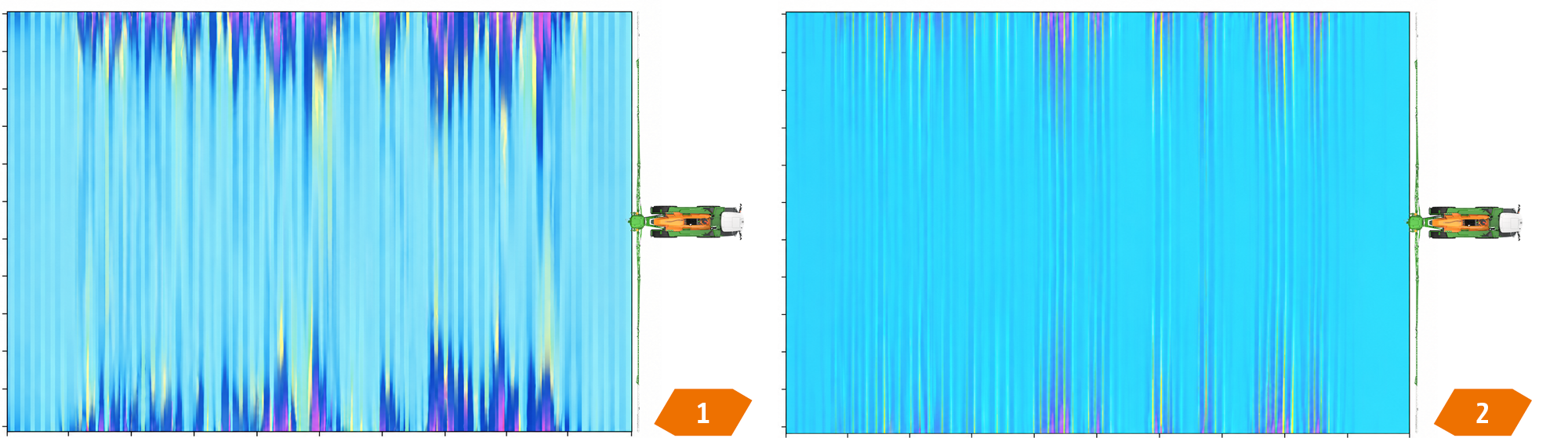

1. ohne SwingStop
2. mit SwingStop

Der Test unter Extrembedingungen zeigt den Einfluss von Gestängeschwingungen auf die Verteilgenauigkeit. Mit SwingStop kann diese signifikant verbessert werden.

Mit dem SwingStop plus bei allen Gestängen ab einer Arbeitsbreite von 39 m werden neben den symmetrischen auch asymmetrische Schwingungen gedämpft, die vor allem bei Kurvenfahrten auftreten.

Automatische Gestängeführung DistanceControl

Bewährte Technik für einfache Einsatzbedingungen
Für weniger anspruchsvolle Einsatzbedingungen wie niedrigere Fahrgeschwindigkeiten und ebene bis leicht hügelige Flächentopografien ist die vollautomatische Gestängeführung DistanceControl eine einfachere und preisgünstige Alternative zu ContourControl.

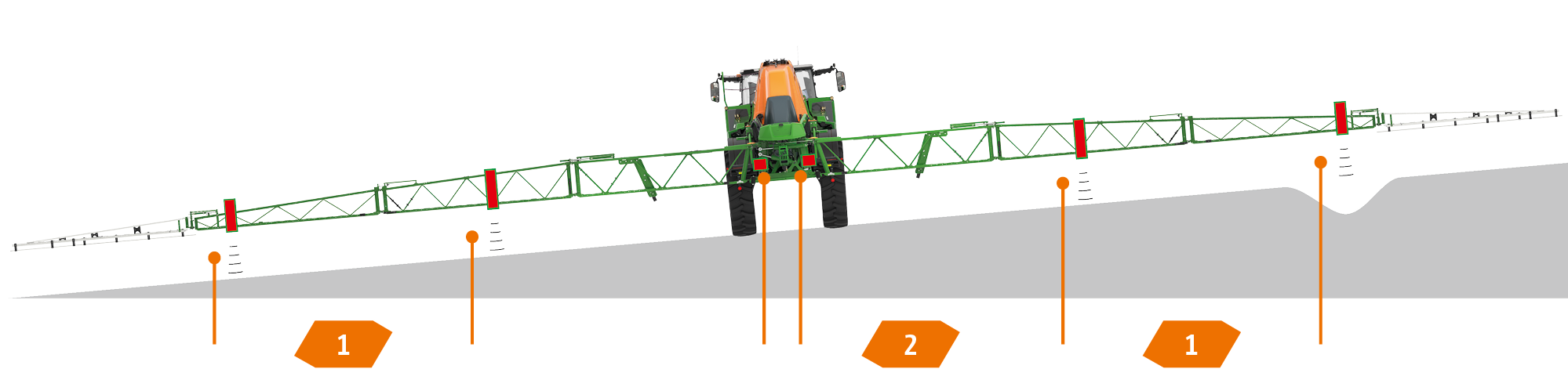

DistanceControl arbeitet mit einer Kombination aus einer mechanischen Dämpfung des Gestänges, um Unebenheiten auszugleichen und einer hydraulischen Regelung der Arbeitshöhe, Neigung und Anwinkelung des Gestänges, um einen optimalen Abstand zu Kulturpflanzen zu erreichen. Dazu tasten bis zu 4 Sensoren die Oberfläche ab.

Sowohl bei DistanceControl als auch bei ContourControl arbeiten die jeweils äußeren Sensoren stets zusammen, indem die Werte verglichen werden und nur der Sensor für die Regelung der Gestängehöhe genutzt wird, der näher am Bestand ist. So wird immer die passende Gestängehöhe eingestellt, auch bei Reihenkulturen oder Flächenkultur mit Lagerstellen.

1. Ultraschallsensoren
2. Winkelsensoren

In Kombination mit AmaSelect kann für jede Düse eine Arbeitshöhe vorgegeben werden. Bei einem Düsenwechsel fährt das Gestänge die vorgegebene Höhe automatisch an.

• Für jede Düse automatisch die richtige
• Gestängehöhe Für die optimale Querverteilung

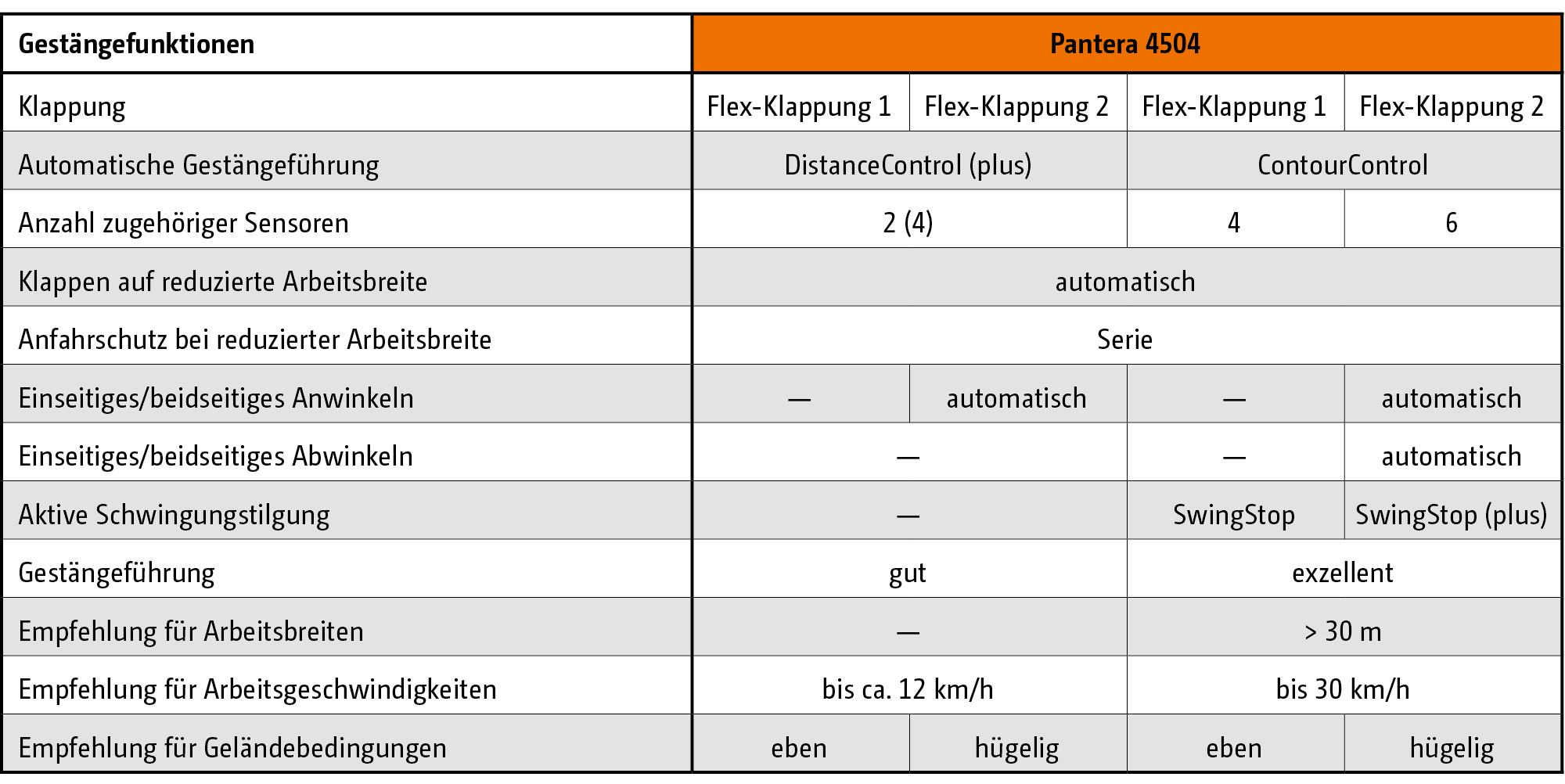

Für jeden Anspruch die maßgeschneiderte Lösung
