Für die ISOBUS-Bedienung und den AmaSpray⁺ steht die Teilbreitenarmatur TG mit bis zu 13 Teilbreiten zur Verfügung. Die Teilbreiten werden schnell und tropffrei über Elektromotorventile mit Druckentlastung geschaltet. Die Aufwandmenge wird in allen Situationen exakt und schnell direkt durch den Rechner gesteuert. Eine Gleichdruckeinrichtung ist bei dieser Technologie nicht notwendig.

Das AMAZONE Druck-Umlauf-System DUS garantiert eine sichere Zirkulation im gesamten System. Bei Beginn der Arbeit wird das Leitungssystem einschließlich der Spritzleitung zunächst mit der Wirkstofflösung unter Druck und in entgegengesetzter Richtung geflutet. So sind die Spritzleitungen immer gefüllt und über die gesamte Arbeitsbreite sofort einsatzbereit. Wartezeiten am ­Vorgewende entfallen.

Beim Abschalten einzelner Teilbreiten, bei Wendevorgängen oder während des Transports bleibt die Spritzflüssigkeit dank der Druckregelung kontinuierlich in Zirkulation. So lassen sich Ablagerungen, Verstopfungen oder Entmischungen in den Spritzleitungen sicher verhindern.

Bei einem Reinigungsvorgang hingegen werden die Leitungen bis zu den Düsen komplett mit klarem Wasser gespült, ohne dass ausgespritzt werden muss. Während der Reinigung wird die konzentrierte Spritzflüssigkeit über das Druck-Umlauf-System in den Spritzmittelbehälter zurückgeleitet.

Druck-Umlauf-System DUS bei abgeschalteter Teilbreite

Die einfache Lösung für die automatische 50-cm-Teilbreitenschaltung

Mit AmaSwitch bietet AMAZONE eine präzise Lösung zur automatischen Teilbreitenschaltung mit 50-cm-Teilbreite an. AmaSwitch ist eine Alternative für Anwender, die die Vorteile des sehr exakten Schaltens in Keilen und Überlappungsbereichen dank der 50-cm-Teilbreitenschaltung nutzen wollen.

Serienmäßig verfügt AmaSwitch über die Hochdruckzirkulation DUS pro und kann zusätzlich mit einer LED-Einzeldüsenbeleuchtung ausgestattet werden.

Bei DUS pro ist der Spritzdruck bis zur Einzeldüse konstant und auf dem eingestellten Spritzdruck. Dank der konischen Spritzleitungen werden minimale Restmengen erreicht.

Konische Spritzleitung:
verschiedene Gestängeabschnitte haben andere Leitungsdurchmesser

• Minimale Restmengen
• Gleichmäßige Fließgeschwindigkeit

1. 15 mm
2. 24 mm
3. 24 mm
4. 20 mm
5. 16 mm

Die AmaSwitch Technik basiert auf einem konventionellen, manuell zu bedienenden 3-fach-Düsenkörper mit elektrischer An- und Abschaltung der Düsen. Für das Öffnen und Schließen sorgt dabei ein elektrisches Ventil, das direkt an den Düsenkörper montiert ist. In Verbindung mit GPSSwitch ist somit möglich sehr präzise die 50-cm-Teilbreite in Keilen und am Vorgewende zu schalten. Neben der automatischen Schaltung mit 50-cm-Teilbreiten besteht die Möglichkeit, die Teilbreiten frei zu konfigurieren.

Zusätzlich zu dem 3-fach-Düsenkörper lässt sich die elektrische Einzeldüsenschaltung AmaSwitch auch mit einem 4-fach-Düsenkörper ausstatten.

Mit echtem 25-cm-Düsenabstand
Mit dem 4-fach-Düsenkörper lässt sich mit Hilfe eines optionalen Verlagerungssatzes ein echter 25-cm-Düsenabstand realisieren. Hiermit bietet sich der Vorteil, in Verbindung mit speziellen 80°-Düsen, den Zielflächenabstand auch  unter 50 cm zu verringern.

Elektrische Einzeldüsenschaltung mit 50-cm-Teilbreite

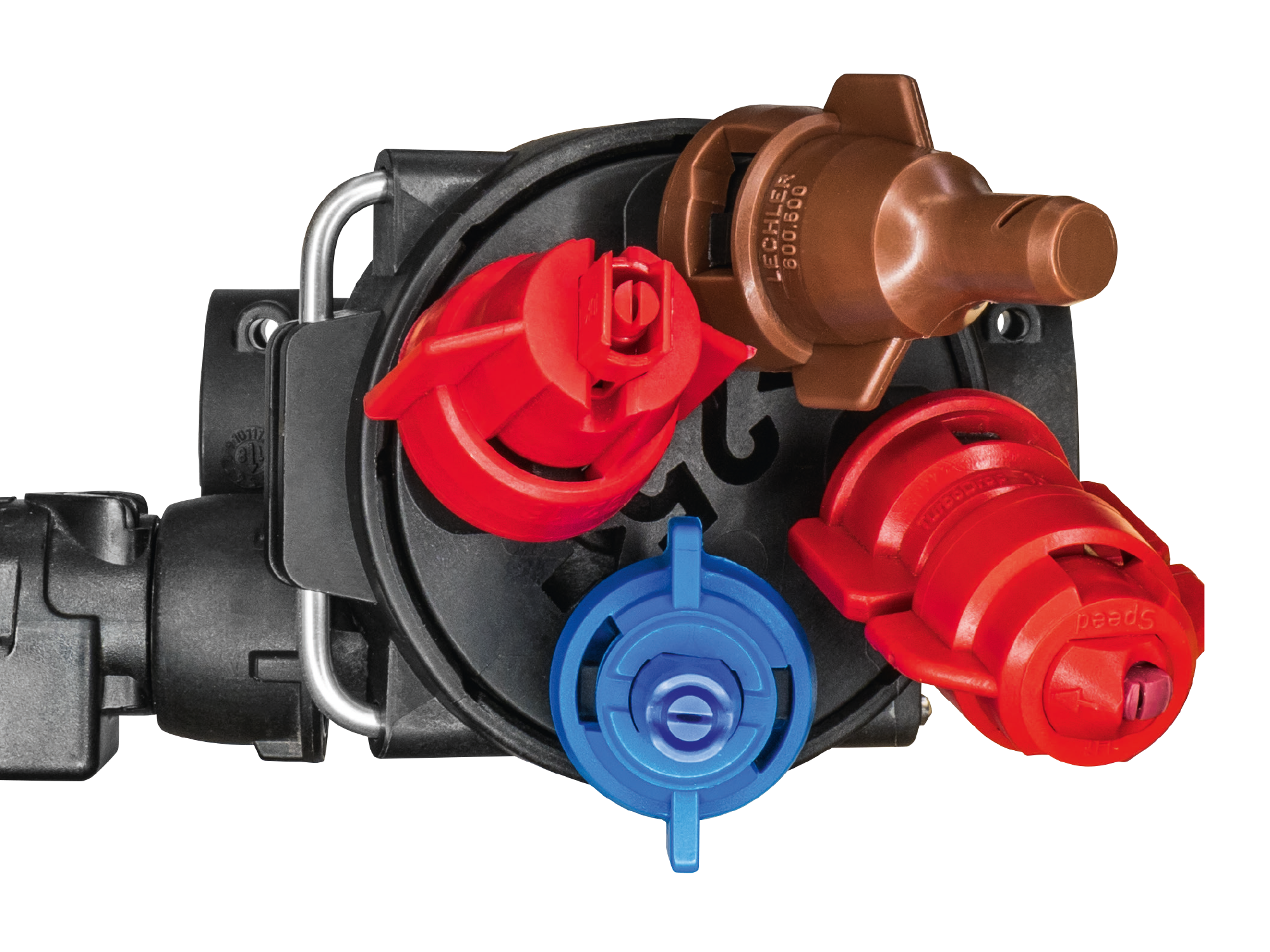

4-fach-Düsenkörper mit automatischer elektrischer Düsenumschaltung
Die elektrische Einzeldüsenschaltung AmaSelect besteht aus einem 4-fach-Düsenkörper mit elektrischer An- und Abschaltung und zusätzlicher Umschaltung der Düsen. So bietet das System neben der 50-cm-Teilbreite, welche automatisch über GPS-Switch geschaltet werden kann, eine elektrische Umschaltung zwischen den vier montierten Düsen über das Bedien-Terminal oder sogar ganz automatisch bei Änderungen der Fahrgeschwindigkeit oder Änderung der Ausbringmenge. Somit besteht die Möglichkeit beispielsweise bei Verlassen des optimalen Druckbereichs einer Düse, eine zweite Düse hinzuzuschalten oder auf eine größere Düse umzuschalten.

1. Motorgehäuse
2. Tropfstoppmembran
3. Stromversorgung
4. Düsenkörper
5. Spritzleitung

Optional kann der AmaSelect-Düsenkörper zusätzlich mit einem Verlagerungssatz für einen 25-cm-Düsenabstand ausgerüstet werden. Hiermit bietet sich der Vorteil in Verbindung mit speziellen 80-Grad-Düsen, den Zielflächenabstand auch unter 50 cm zu verringern.

Verfügt das zu bedienende Terminal über eine Section Control Funktionalität, wie zum Beispiel bei der GPS-Switch Teilbreitenschaltung von AMAZONE, kann das Schalten der Teilbreiten ganz automatisch und in Abhängigkeit von der GPS-Position erfolgen. Wenn ein Feld angelegt ist, kann sich der Fahrer im Automatikmodus voll auf die Fahrzeugbedienung konzentrieren, da das Schalten der Teilbreiten in Keilen und am Vorgewende automatisch geschieht.

Vorteile der automatischen Teilbreitenschaltung:

• Entlastung des Fahrers
• Erhöhung der Präzision auch bei Nacht oder höheren Geschwindigkeiten
• Weniger Überlappungen und Fehlstellen
• Einsparung von Betriebsmitteln
• Weniger Bestandsschäden und Umweltbelastungen

„Mit Section Control nimmt der ISOBUS-Rechner dem Fahrer viel Arbeit ab.“
(„dlz agrarmagazin“ – „Fahrbericht Düngerstreuer ZA-TS“ · 02/2017)

Bis zu 85 %* weniger Überlappung gegenüber der konventionellen Section Control-Teilbreitenschaltung z. B. am Vorgewende

* Werte abhängig von Flächenstruktur, Arbeitsbreite und Teilbreitenanzahl

Verfügt das zu bedienende Terminal über eine Section Control Funktionalität, wie zum Beispiel bei der GPS-Switch Teilbreitenschaltung von AMAZONE, kann das Schalten der Teilbreiten ganz automatisch und in Abhängigkeit von der GPS-Position erfolgen. Wenn ein Feld angelegt ist, kann sich der Fahrer im Automatikmodus voll auf die Fahrzeugbedienung konzentrieren, da das Schalten der Teilbreiten in Keilen und am Vorgewende automatisch geschieht.

Vorteile der automatischen Teilbreitenschaltung:

• Entlastung des Fahrers
• Erhöhung der Präzision auch bei Nacht oder höheren Geschwindigkeiten
• Weniger Überlappungen und Fehlstellen
• Einsparung von Betriebsmitteln
• Weniger Bestandsschäden und Umweltbelastungen

„Mit Section Control nimmt der ISOBUS-Rechner dem Fahrer viel Arbeit ab.“
(„dlz agrarmagazin“ – „Fahrbericht Düngerstreuer ZA-TS“ · 02/2017)

Bis zu 85 %* weniger Überlappung gegenüber der konventionellen Section Control-Teilbreitenschaltung z. B. am Vorgewende

* Werte abhängig von Flächenstruktur, Arbeitsbreite und Teilbreitenanzahl

Verfügt das zu bedienende Terminal über eine Section Control Funktionalität, wie zum Beispiel bei der GPS-Switch Teilbreitenschaltung von AMAZONE, kann das Schalten der Teilbreiten ganz automatisch und in Abhängigkeit von der GPS-Position erfolgen. Wenn ein Feld angelegt ist, kann sich der Fahrer im Automatikmodus voll auf die Fahrzeugbedienung konzentrieren, da das Schalten der Teilbreiten in Keilen und am Vorgewende automatisch geschieht.

Vorteile der automatischen Teilbreitenschaltung:

• Entlastung des Fahrers
• Erhöhung der Präzision auch bei Nacht oder höheren Geschwindigkeiten
• Weniger Überlappungen und Fehlstellen
• Einsparung von Betriebsmitteln
• Weniger Bestandsschäden und Umweltbelastungen

„Mit Section Control nimmt der ISOBUS-Rechner dem Fahrer viel Arbeit ab.“
(„dlz agrarmagazin“ – „Fahrbericht Düngerstreuer ZA-TS“ · 02/2017)

Bis zu 85 %* weniger Überlappung gegenüber der konventionellen Section Control-Teilbreitenschaltung z. B. am Vorgewende

* Werte abhängig von Flächenstruktur, Arbeitsbreite und Teilbreitenanzahl

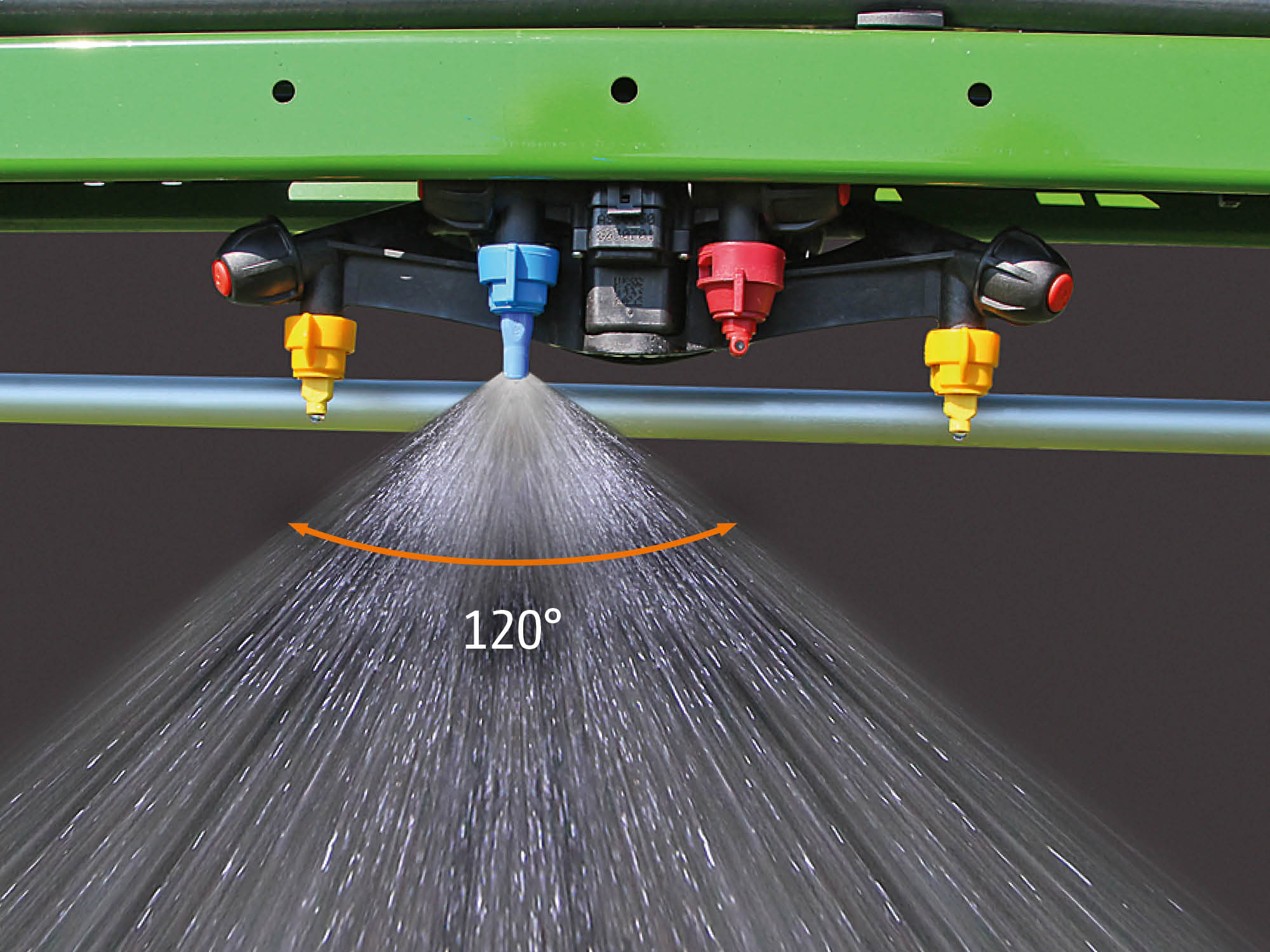

Optional kann der AmaSelect-Düsenkörper zusätzlich mit einem Verlagerungssatz für einen 25-cm-Düsenabstand ausgerüstet werden. Hiermit bietet sich der Vorteil in Verbindung mit speziellen 80°- oder 90°-Düsen den Zielflächenabstand auch unter 50 cm zu verringern.

Bei DUS pro ist der Spritzdruck bis zur Einzeldüse konstant und auf dem eingestellten Spritzdruck. Dank der konischen Spritzleitungen werden minimale Restmengen erreicht.

Konische Spritzleitung:
verschiedene Gestängeabschnitte haben andere Leitungsdurchmesser

• Minimale Restmengen
• Gleichmäßige Fließgeschwindigkeit

1. 15 mm
2. 24 mm
3. 24 mm
4. 20 mm
5. 16 mm

Exaktes Schalten in 50-cm-Teilbreiten

Entscheidender Vorteil der Einzeldüsenschaltung ist die Möglichkeit, mit kleinen Teilbreiten in Keilen und Ausläufern sowie am Vorgewende noch exakter zu arbeiten. Kombiniert man AmaSwitch plus oder AmaSelect mit der automatischen Teilbreitenschaltung GPS-Switch mit Section Control, erfolgt eine automatische Schaltung der Einzeldüsen in 50-cm-Teilbreiten. Die Überlappungsflächen werden dadurch deutlich reduziert und liegen gegenüber konventionellen Section Control-Teilbreitenschaltungen um bis zu 85 % geringer. So führt die Kombination aus GPS-Switch und der Einzeldüsenschaltung abhängig von Flächenstruktur, Arbeitsbreite und Teilbreitenanzahl, zu erheblichen Mitteleinsparungen im Vergleich zur bisher üblichen Pflanzenschutztechnik.

Verfügt das zu bedienende Terminal über eine Section Control Funktionalität, wie zum Beispiel bei der Teilbreitenschaltung GPS-Switch von AMAZONE, kann das Schalten der Teilbreiten ganz automatisch und in Abhängigkeit von der GPS-Position erfolgen. Wenn ein Feld angelegt ist, kann sich der Fahrer im Automatikmodus voll auf die Fahrzeugbedienung konzentrieren, da das Schalten der Teilbreiten in Keilen und am Vorgewende automatisch geschieht.

Vorteile der automatischen Teilbreitenschaltung:

• Entlastung des Fahrers
• Erhöhung der Präzision auch bei Nacht oder höheren Geschwindigkeiten
• Weniger Überlappungen und Fehlstellen
• Einsparung von Betriebsmitteln
• Weniger Bestandsschäden und Umweltbelastungen

GPS-Switch

Mit der automatischen Teilbreitenschaltung GPS-Switch bietet AMAZONE eine GPS-basierte, vollautomatische Teilbreitenschaltung für alle AMAZONE Bedienterminals und ISOBUS-fähigen Düngerstreuer, Pflanzenschutzspritzen oder Sämaschinen an.

GPS-Switch basic

• Automatische Teilbreitenschaltung mit bis zu 16 Teilbreiten
• Anlegen eines virtuellen Vorgewendes
• Automatische Gestängevorabsenkung bei einer AMAZONE Pflanzenschutzspritze

GPS-Switch pro (als Ausbaustufe des GPS-Switch basic)

• Automatische Teilbreitenschaltung mit bis zu 128 Teilbreiten, insbesondere für die Pflanzenschutztechnik mit Einzeldüsenschaltung
• Auto-Zoom bei Annäherung an das Vorgewende und Hindernismarkierung

Das AMAZONE Druck-Umlauf-System DUS garantiert eine sichere Zirkulation im gesamten System. Bei Beginn der Arbeit wird das Leitungssystem einschließlich der Spritzleitung zunächst mit der Wirkstofflösung unter Druck und in entgegengesetzter Richtung geflutet. So sind die Spritzleitungen immer gefüllt und über die gesamte Arbeitsbreite sofort einsatzbereit. Wartezeiten am ­Vorgewende entfallen.

Beim Abschalten einzelner Teilbreiten, bei Wendevorgängen oder während des Transports bleibt die Spritzflüssigkeit dank der Druckregelung kontinuierlich in Zirkulation. So lassen sich Ablagerungen, Verstopfungen oder Entmischungen in den Spritzleitungen sicher verhindern.

Bei einem Reinigungsvorgang hingegen werden die Leitungen bis zu den Düsen komplett mit klarem Wasser gespült, ohne dass ausgespritzt werden muss. Während der Reinigung wird die konzentrierte Spritzflüssigkeit über das Druck-Umlauf-System in den Spritzmittelbehälter zurückgeleitet.

Druck-Umlauf-System DUS bei abgeschalteter Teilbreite
