Прицепной опрыскиватель UX Super

TG-арматура с электронным дистанционным управлением
Для ISOBUS-управления предлагается TG-арматура с количеством секций до 13. Секции быстро и без протекания переключаются при помощи клапанов, управляемых электродвигателем со сбросом давления. Норма расхода в любых ситуациях регулируется быстро и точно через винчестер машины.

Одинарные и многокорпусные крепления форсунок
Расположенные в профилях штанг корпусы форсунок со встроенными обратными мембранными клапанами надежно защищают систему от подтекания форсунок. Саморегулируемые байонетные затворы обеспечивают быструю замену форсунок без применения инструментов. Трех- и четырехкорпусные форсунки подходят при частой замене форсунок для разных областей применения, препаратов и культур. AMAZONE предлагает широкий выбор форсунок от agrotop, Lechler и TeeJet.

Система принудительной циркуляции AMAZONE DUS обеспечивает надёжно циркуляцию во всей системе. В начале работы система трубопроводов, включая напорную магистраль, заполняется раствором под давлением в обратном направлении. Так, напорная магистраль постоянно заполнена и готова к работе по всей ширине захвата. Проход разворотной полосы осуществляется без остановок.

При отключении отдельных секций, во время поворотных движений или при транспортировке, циркуляция рабочего раствора непрерывно продолжается благодаря регулированию давления. Таким образом, надежно предотвращается образование отложений, расслаивание и засорение в напорной магистрали.

При очистке, напротив, трубки до форсунок промываются чистой водой без необходимости опрыскивания. В процессе очистки концентрированный рабочий раствор возвращается через систему принудительной циркуляции в основной бак.

Система принудительной циркуляции DUS при отключенной секции

Простое решение для автоматического посекционного включения 50 см
С AmaSwitch plus компания AMAZONE предлагает точное решение для автоматического включения секций с шириной секций 50 см. AmaSwitch plus является альтернативой для пользователей, которые хотят использовать преимущества очень точного включения в клиньях и зонах перекрытия благодаря включению секций шириной 50 см.

AmaSwitch plus серийно имеет систему циркуляции высокого давления DUS pro и дополнительно может оснащаться светодиодным пофорсуночным освещением.

Серийно с системой циркуляции высокого давления DUS pro

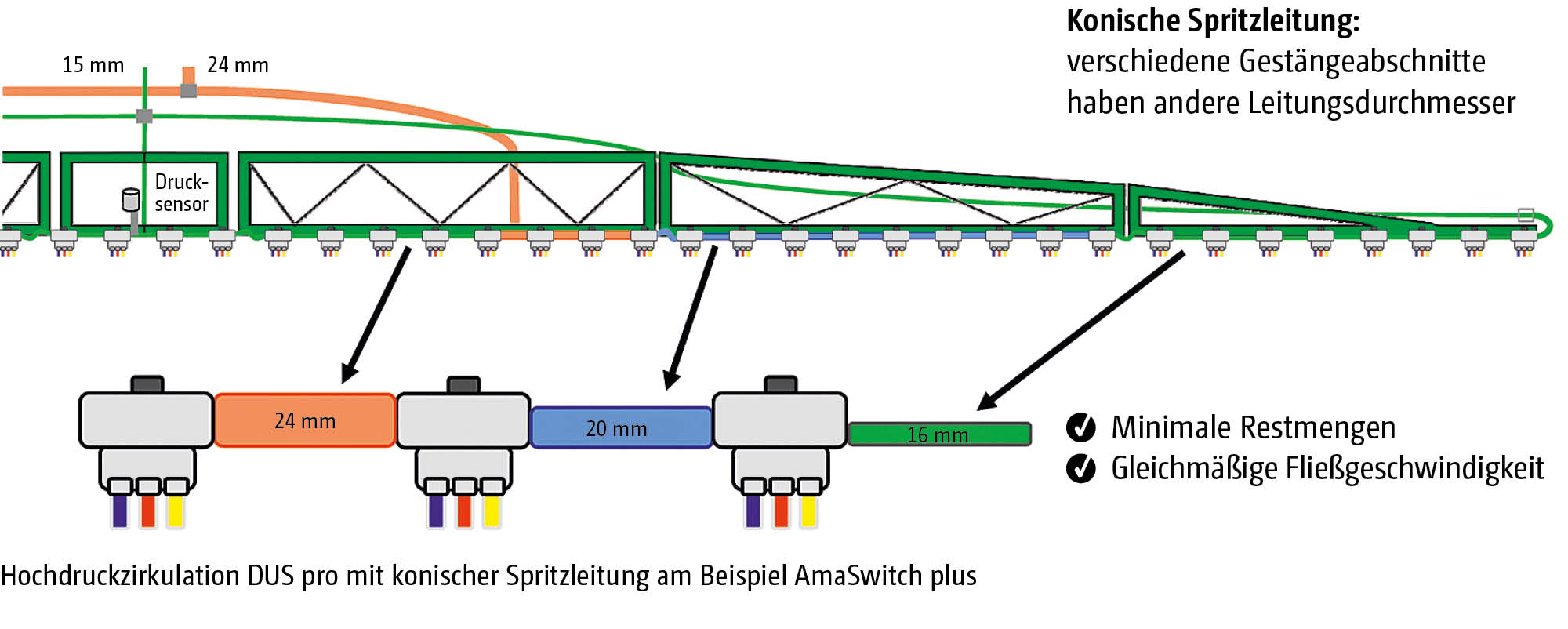

При наличии системы DUS pro, как и при DUS, давление опрыскивания остается постоянным на каждой форсунке и сохраняет заданное значение. Дополнительно благодаря конической напорной магистрали,
достигается минимальное количество остатков.

DUS pro – Постоянное давление опрыскивания при минимальных остатках

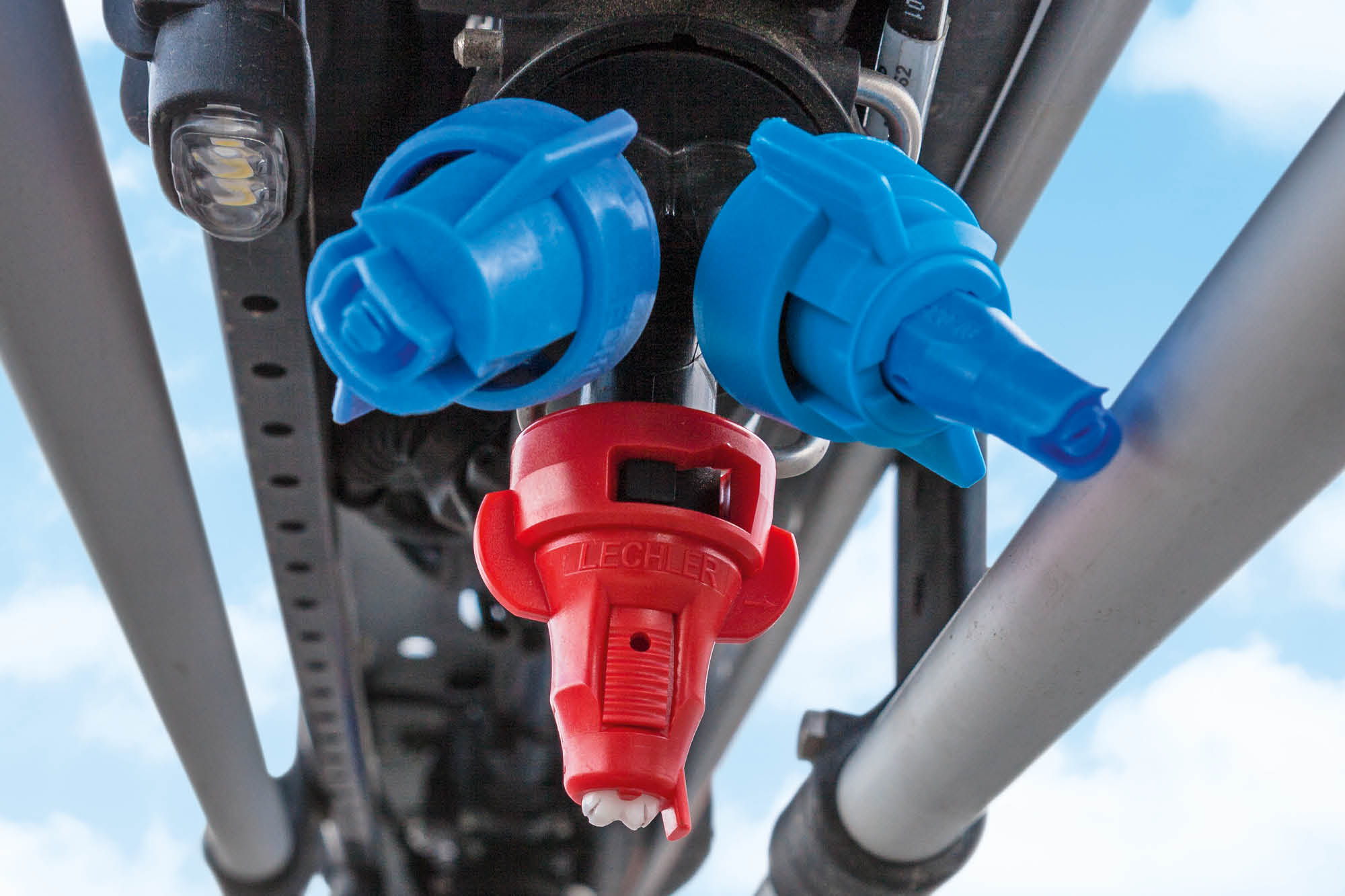

Трехсекционный корпус форсунок с электрическим включением и выключением

Технология AmaSwitch plus основана на использовании традиционного трехсекционного корпуса форсунки с ручным управлением и электрическими включением и выключением форсунок. Электрический вентиль, установленный непосредственно на корпусе форсунки, обеспечивает открывание и закрывание форсунок. Благодаря использованию GPS-Switch можно с большой точностью устанавливать ширину секции 50 см на клиновидных участках поля и на разворотной полосе. Наряду с автоматическим включением секций 50 см возможна свободная конфигурация форсунок.

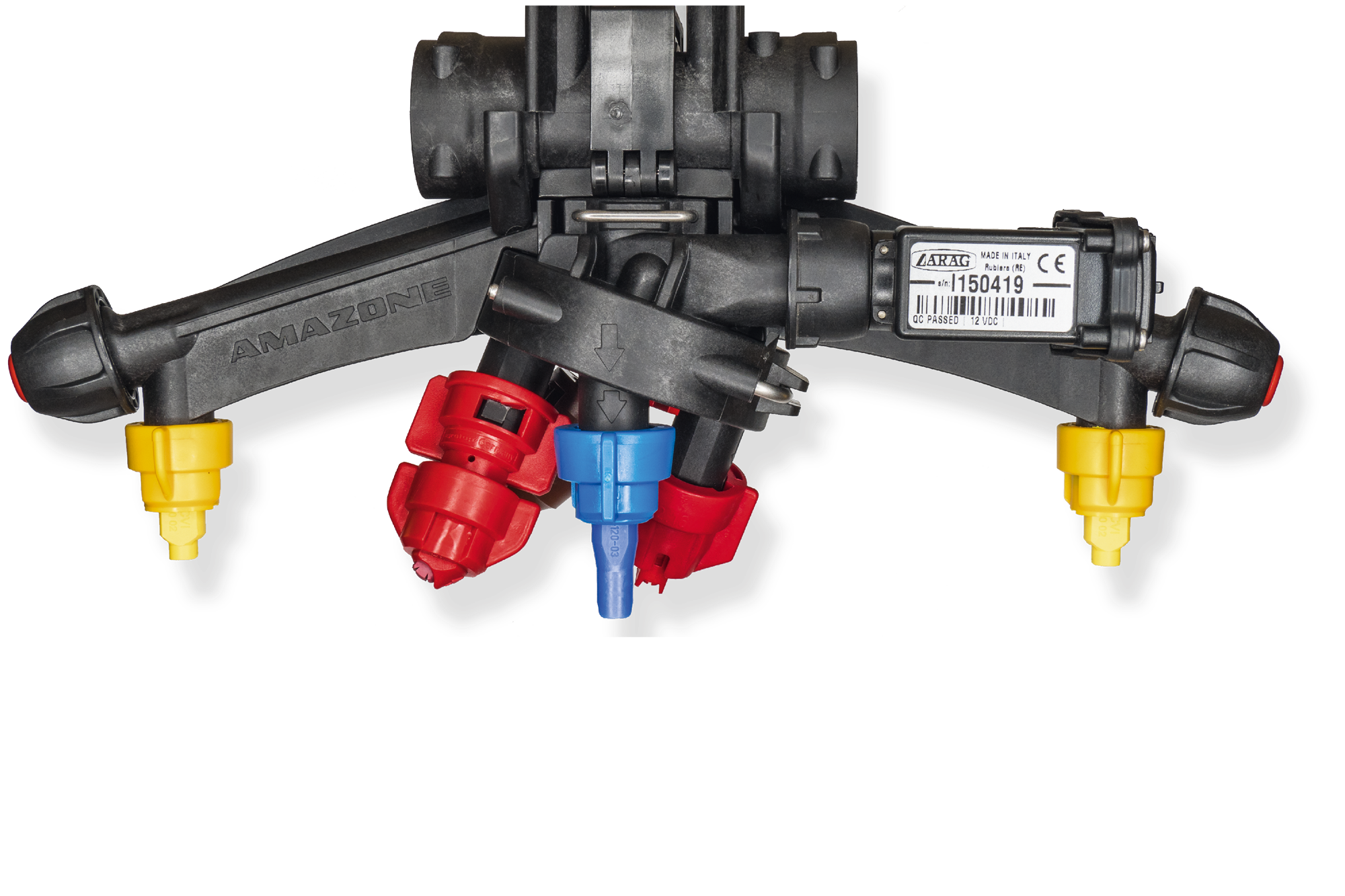

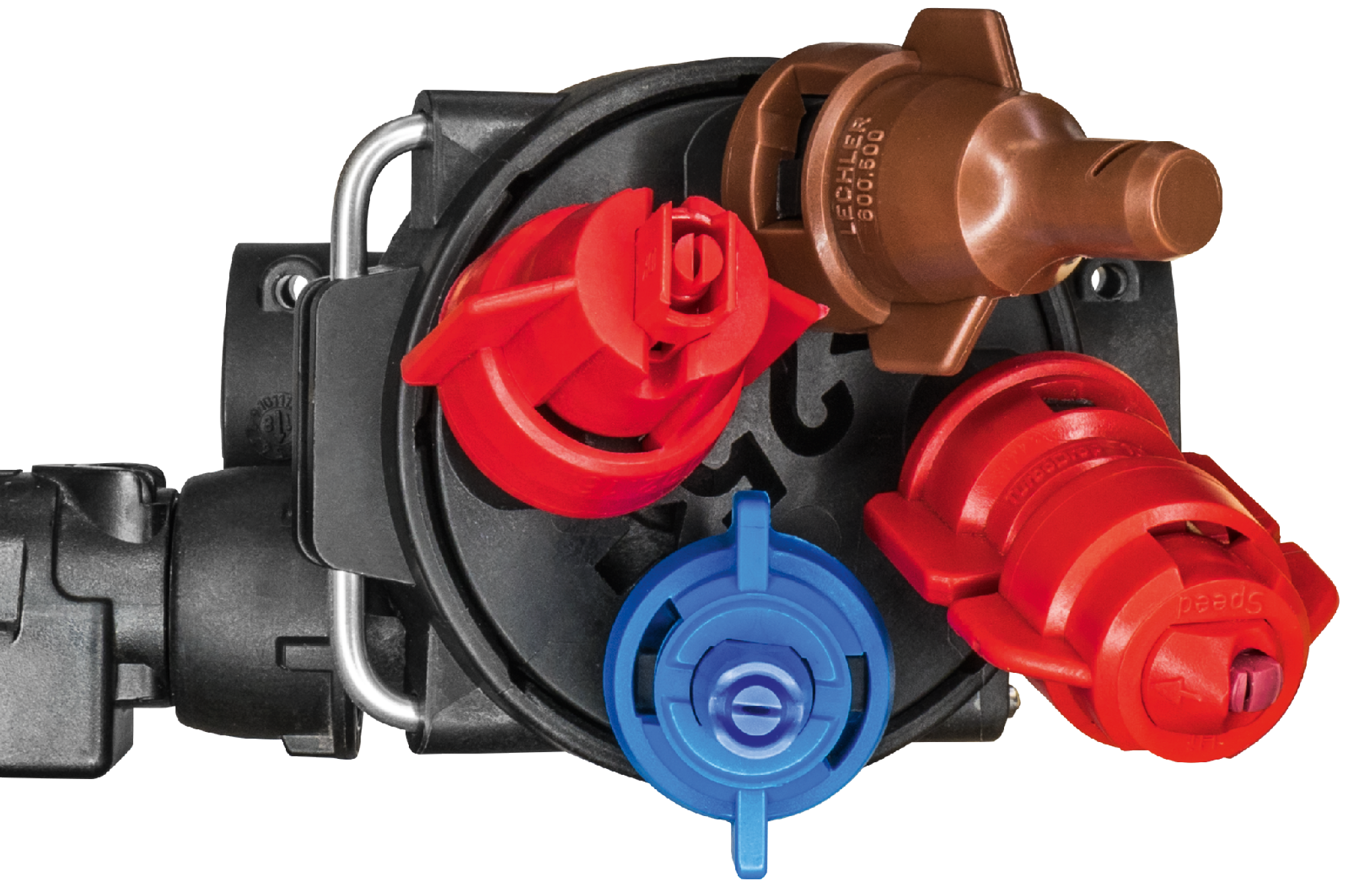

Четырёхсекционный корпус форсунки с электрическим включением и выключением
Система пофорсуночного включения AmaSwitch plus может быть оснащена не только трёхсекционным, но и четырёхсекционным корпусом форсунки.

С реальным расстоянием между форсунками 25 см
При использовании четырёхсекционного корпуса форсунок и опционального комплекта для смещения форсунок реальное расстояние между форсунками можно установить на 25 см. Благодаря этому создаётся преимущество, заключающееся в том, что при использовании специальных 80-градусных форсунок сокращается расстояние до обрабатываемой поверхности до менее чем 50 см.

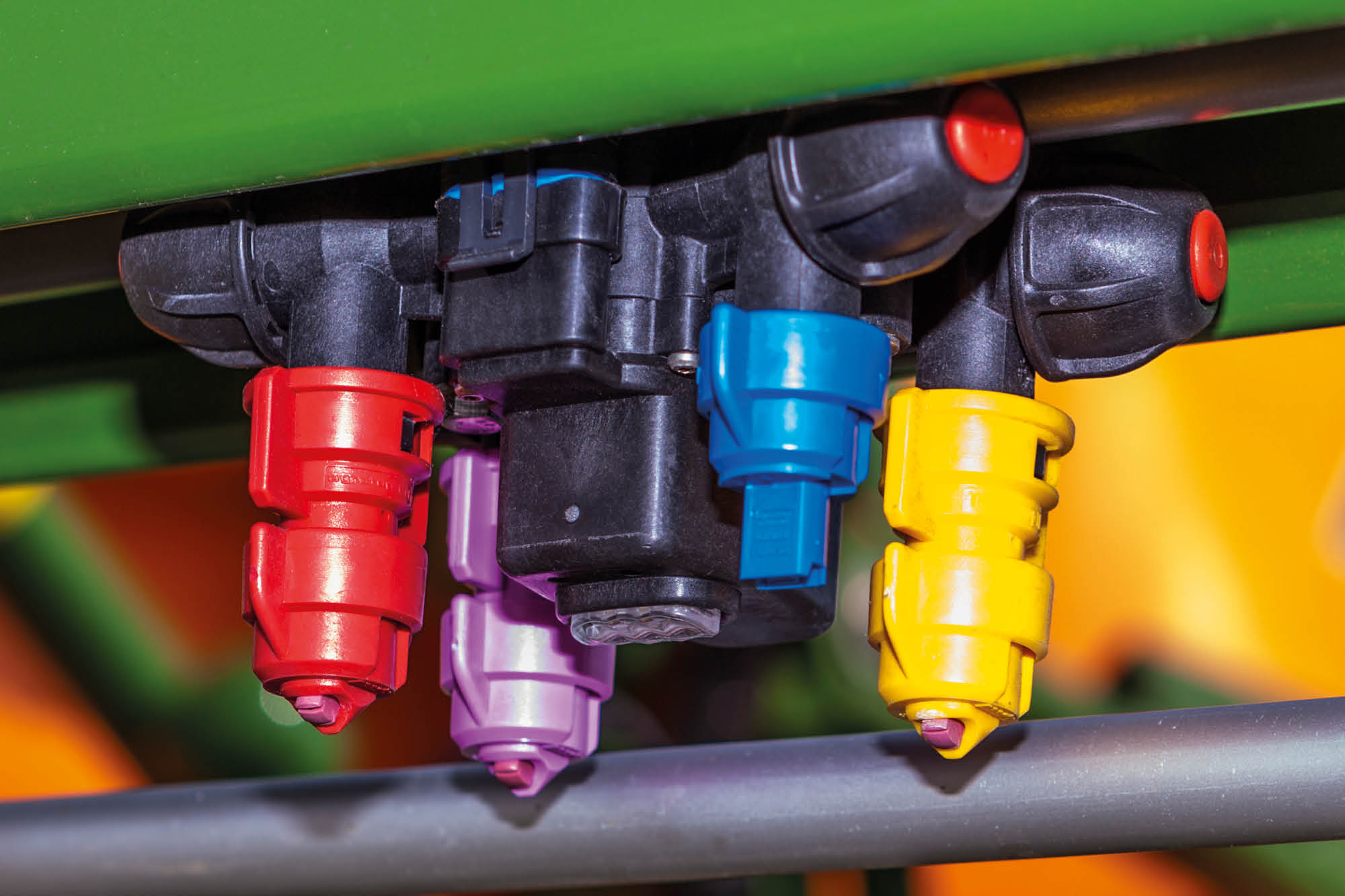

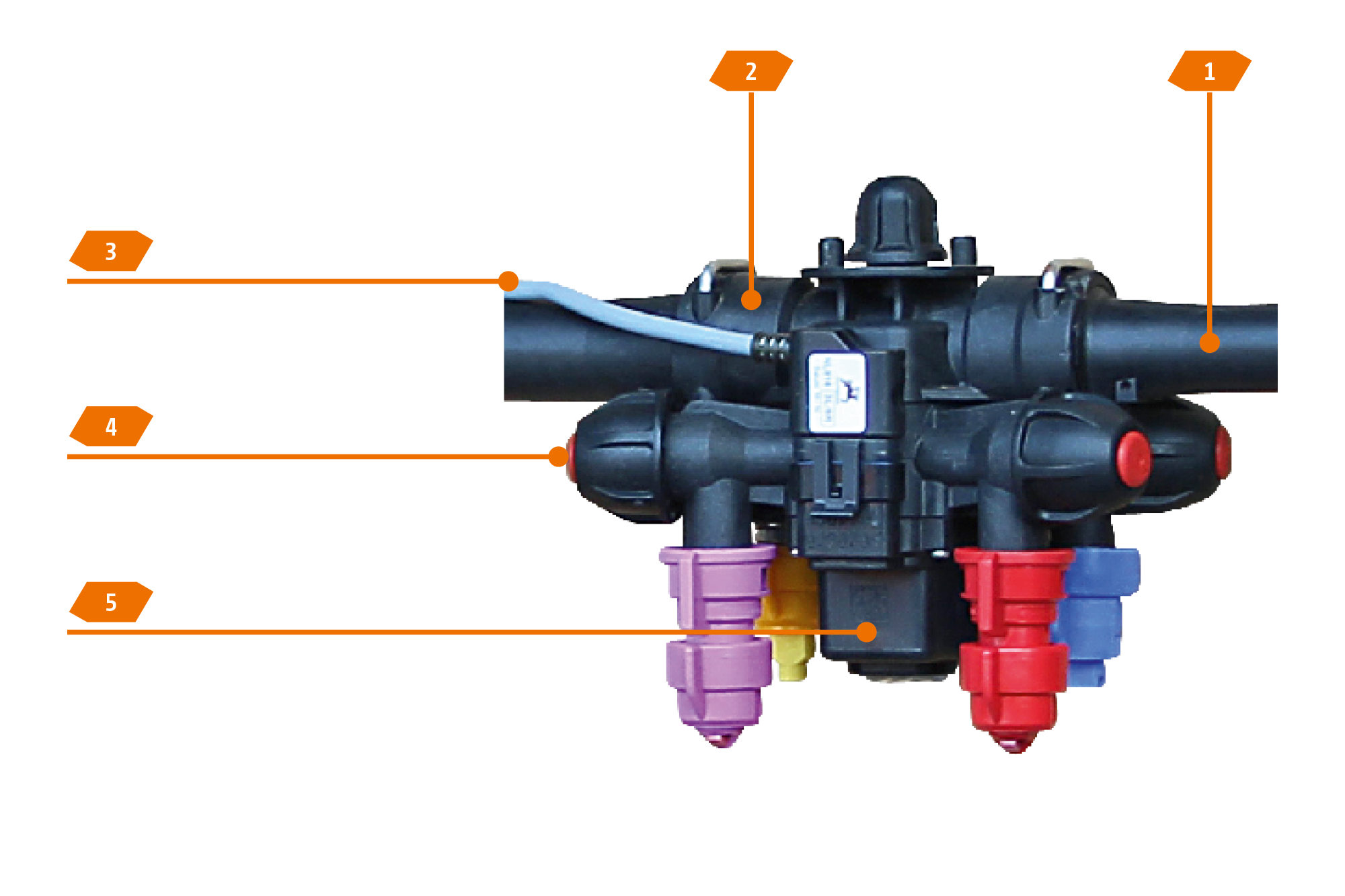

Четырехсекционный корпус форсунки с автоматическим электрическим включением форсунок
Электрическая система пофорсуночного включения AmaSelect состоит из четырёхсекционного корпуса форсунок с электрическим включением и выключением, а также дополнительным переключением форсунок. Таким образом, помимо секции шириной 50 см, которая может автоматически включаться с помощью GPS-Switch, система предлагает электрическое переключение между 4 установленными форсунками через терминал управления или даже полностью автоматически при изменении скорости движения или нормы внесения. Тем самым обеспечивается возможность подключения второй форсунки, например, за пределами диапазона оптимального давления, или переключения на более крупную форсунку.

Гибкая настройка различных вариантов ширины захвата и секций
С AmaSelect можно свободно конфигурировать произвольное количество секций с произвольным числом форсунок. Именно для фермеров или подрядных организаций с различными системами технологической колеи таким образом осуществляется простая адаптация включения форсунок с учетом ширины захвата.

Автоматическое посекционное включение 50 см через GPS-Switch с помощью Section Control
За счет комбинации пофорсуночного включения AmaSelect и GPS-Switch (с Section Control) осуществляется автоматическое включение отдельных форсунок по секциям 50 см. Перекрытия при этом значительно уменьшаются, что способствует существенной экономии средств.

С реальным расстоянием между форсунками 25 см

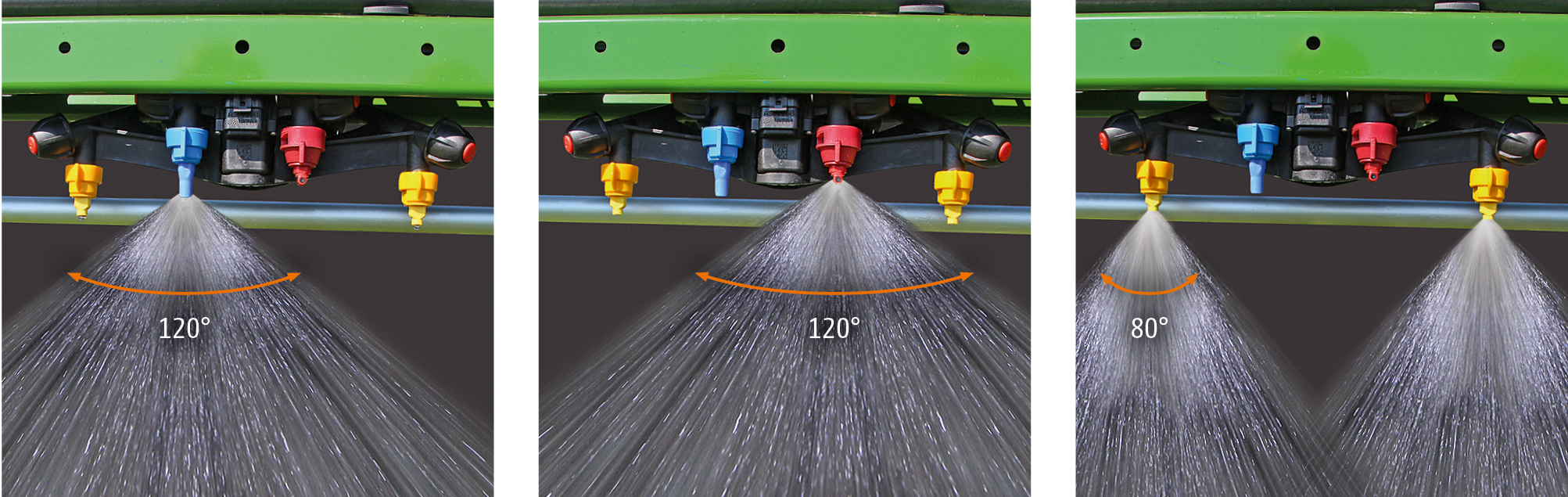

Опционально корпус форсунки AmaSelect может быть дополнительно оснащен комплектом перемещения для межфорсуночного расстояния 25 см. Благодаря этому создаётся преимущество, заключающееся в том, что при использовании специальных 80-градусных форсунок сокращается расстояние до обрабатываемой поверхности до менее чем 50 см.

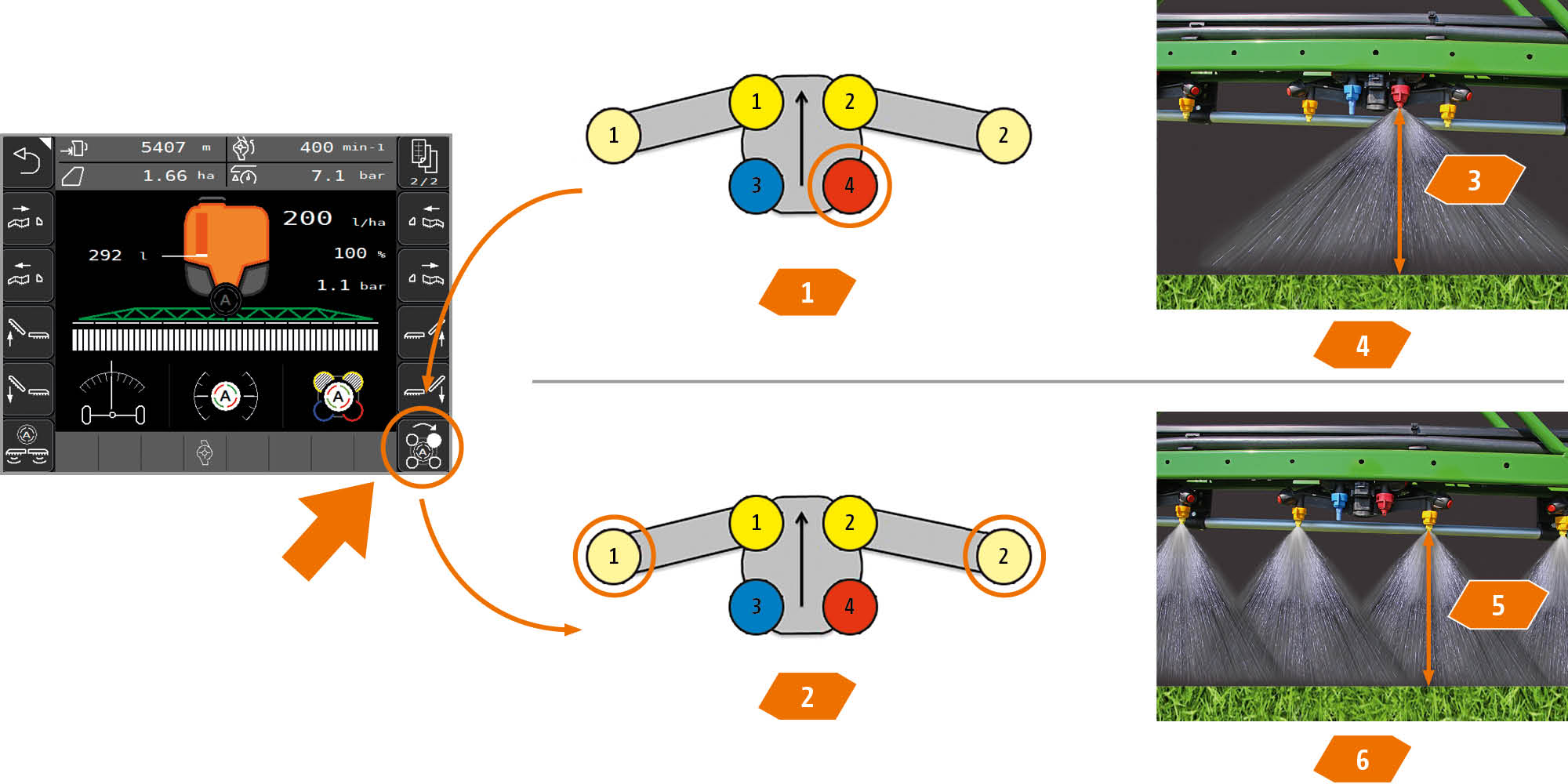

HeightSelect – всегда для оптимального расстояния до целевой поверхности
С помощью HeightSelect (только в сочетании с AmaSelect и ContourControl) расстояние между штангой и целевой культурой теперь непрерывно и автоматически регулируется в зависимости от межфорсуночного расстояния и типа форсунки. Если форсунка включена, то автоматическое ведение штанги регулирует соответствующее расстояние до целевой поверхности. Такая автоматизация повышает эффективность используемых средств защиты растений и облегчает работу механизатора.

Высокое качество в серийном производстве – Индивидуальная светодиодная подсветка форсунок и DUS pro
Механизм AmaSelect серийно оснащен системой циркуляции высокого давления DUS pro, а также светодиодным освещением отдельных форсунок.

Техника для защиты растений будущего уже сегодня
С опциональными функциями AmaSelect CurveControl, AmaSelect Row и AmaSelect Spot пофорсуночное включение AmaSelect предлагает потенциал абсолютно прецизионной машины.

Точное включение секций 50 см

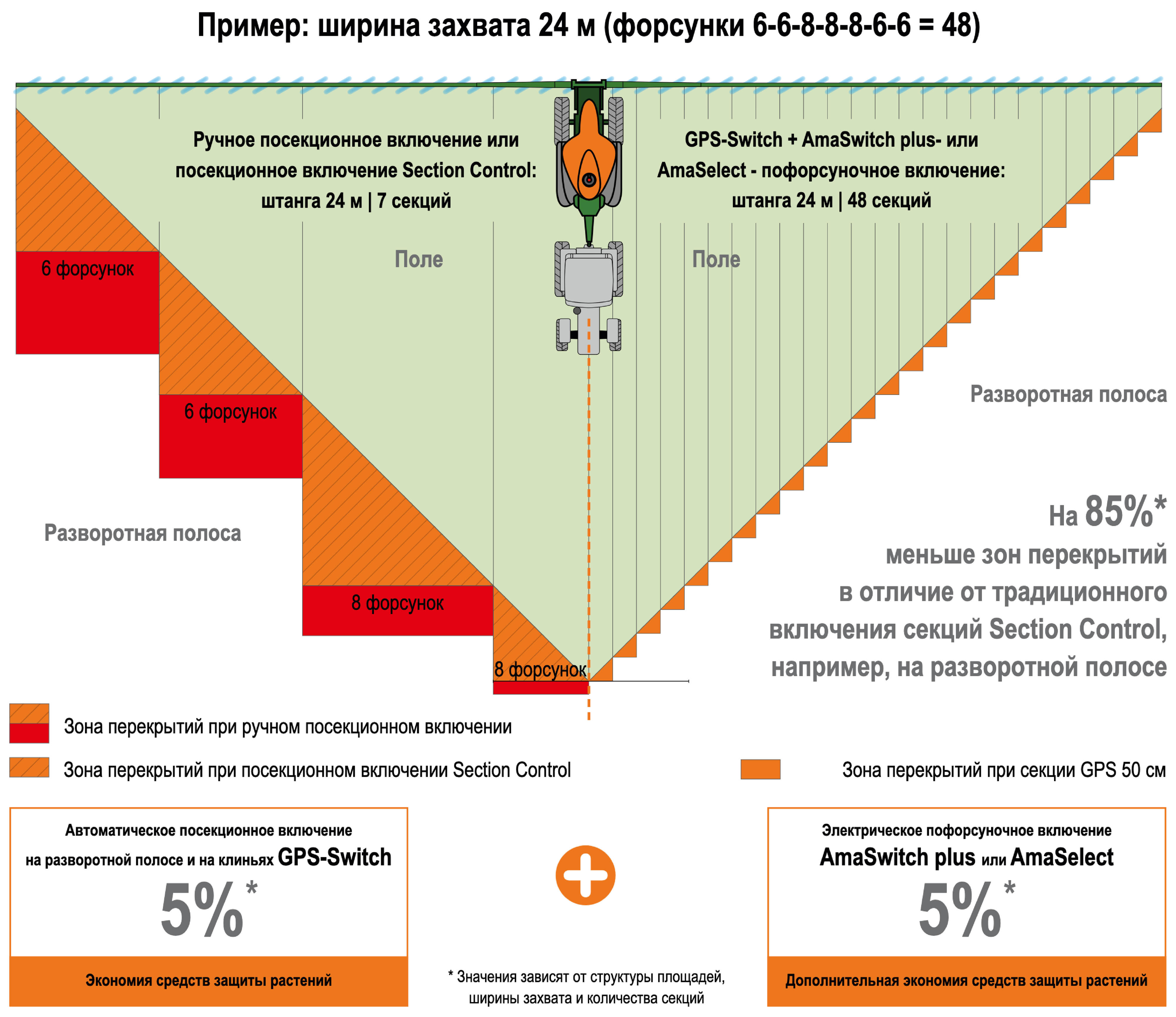

Важнейшим преимуществом пофорсуночного включения является возможность еще более точной обработки при малых секциях на клиньях и выступах, а также на разворотной полосе. При объединении AmaSwitch plus или AmaSelect с автоматическим управлением секциями GPS-Switch с системой Section Control происходит автоматическое включение отдельных форсунок секциями по 50 см. Зоны перекрытий за счёт этого значительно уменьшаются и в отличие от традиционного включения секций Section Control меньше на 85 %. Так, комбинация из GPS-Switch и пофорсуночного включения, в зависимости от структуры площадей, ширины захвата и количества секций, ведет к существенной экономии средств по сравнению с традиционной техникой для защиты растений.

Пример расчета:

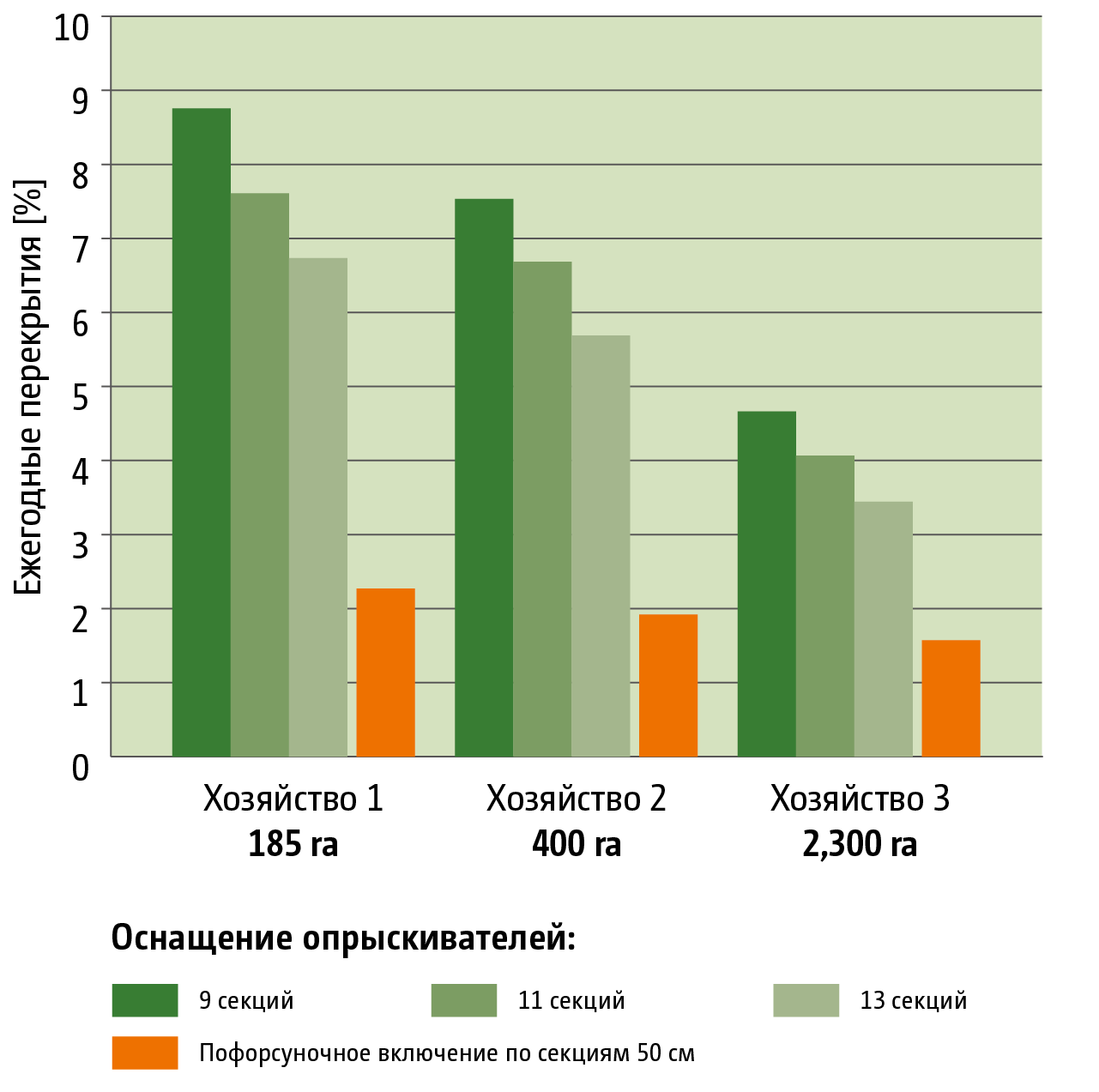

Среднегодовые перекрытия по традиционным секциям в отличие от секций 50 см в сочетании с Section Control

Важные итоги анализа поля

• Средние перекрытия по секциям 50 см всего 1,92%
• Средние перекрытия по 9 секциям всего 7%
• Kороткий срок амортизации на крупных предприятиях в пределах годового потенциала экономии
• Маленькие хозяйства экономят больше за счёт сравнительно меньшей структуры площадей
• Если возделываются культуры с высокой потребностью в проведении мероприятий по защите растений (например, картофель, свёкла), то секции 50 см очень целесообразны

Оптимизированная обработка при прохождении поворотов

Постоянная норма внесения
Для удержания нормы внесения на неизменном уровне по всей ширине захвата при прохождении поворотов функция AmaSelect CurveControl предлагает прецизионное решение. Функция CurveControl серийно функционирует в сочетании с AmaSelect и функцией активного ведения штанги ContourControl.

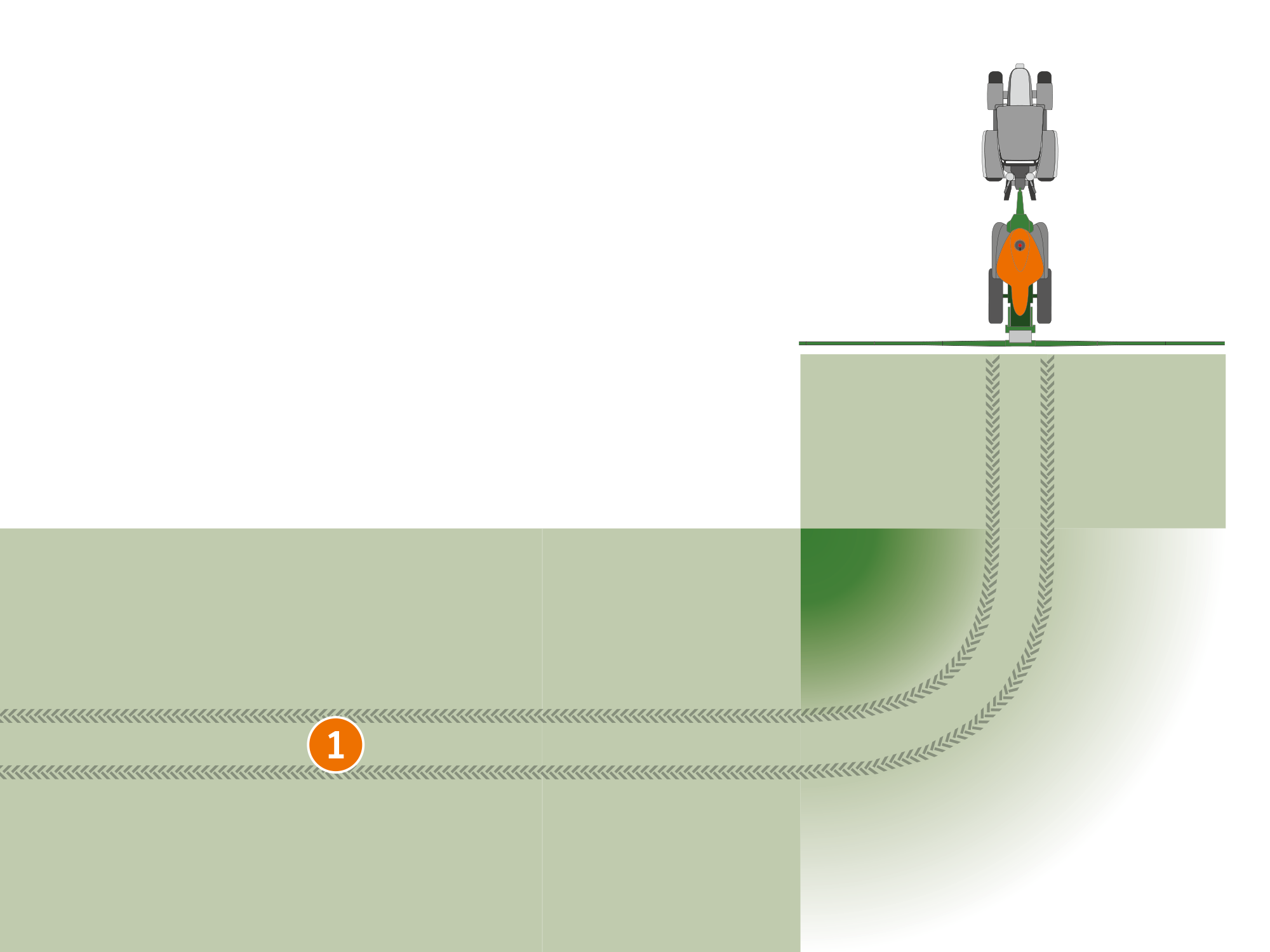

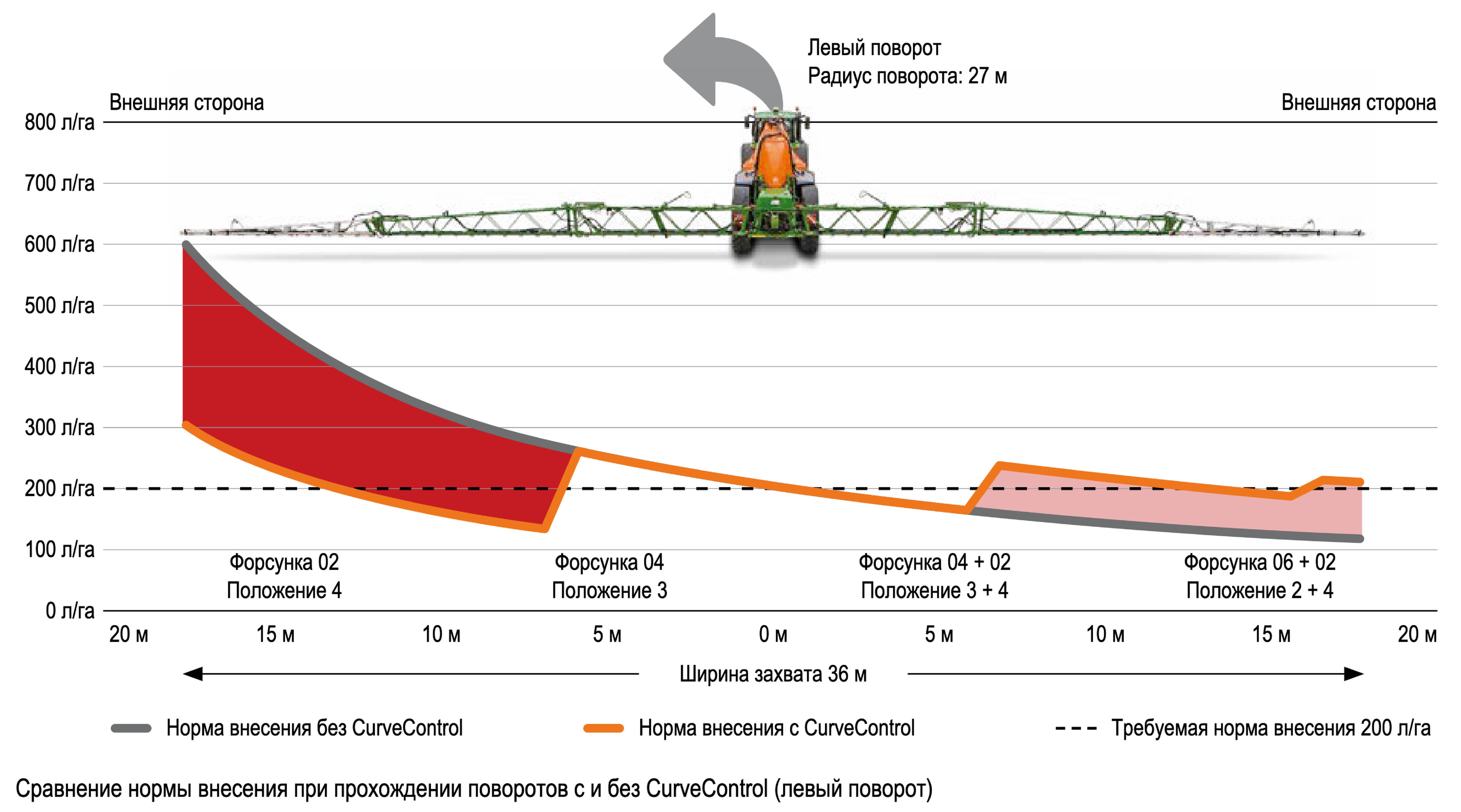

Проблема – избыточное или недостаточное дозирование при прохождении поворотов
До сих пор при прохождении поворотов во время внесения средств защиты растений отмечалось избыточное дозирование на внутренней стороне поворота и недостаточное дозирование - на внешней стороне. С увеличением ширины штанги эта проблема становится существеннее. Избыточное дозирование на внутренней стороне поворотов значительно критичнее, поскольку приводит к увеличению расхода препарата на более чем 300%.

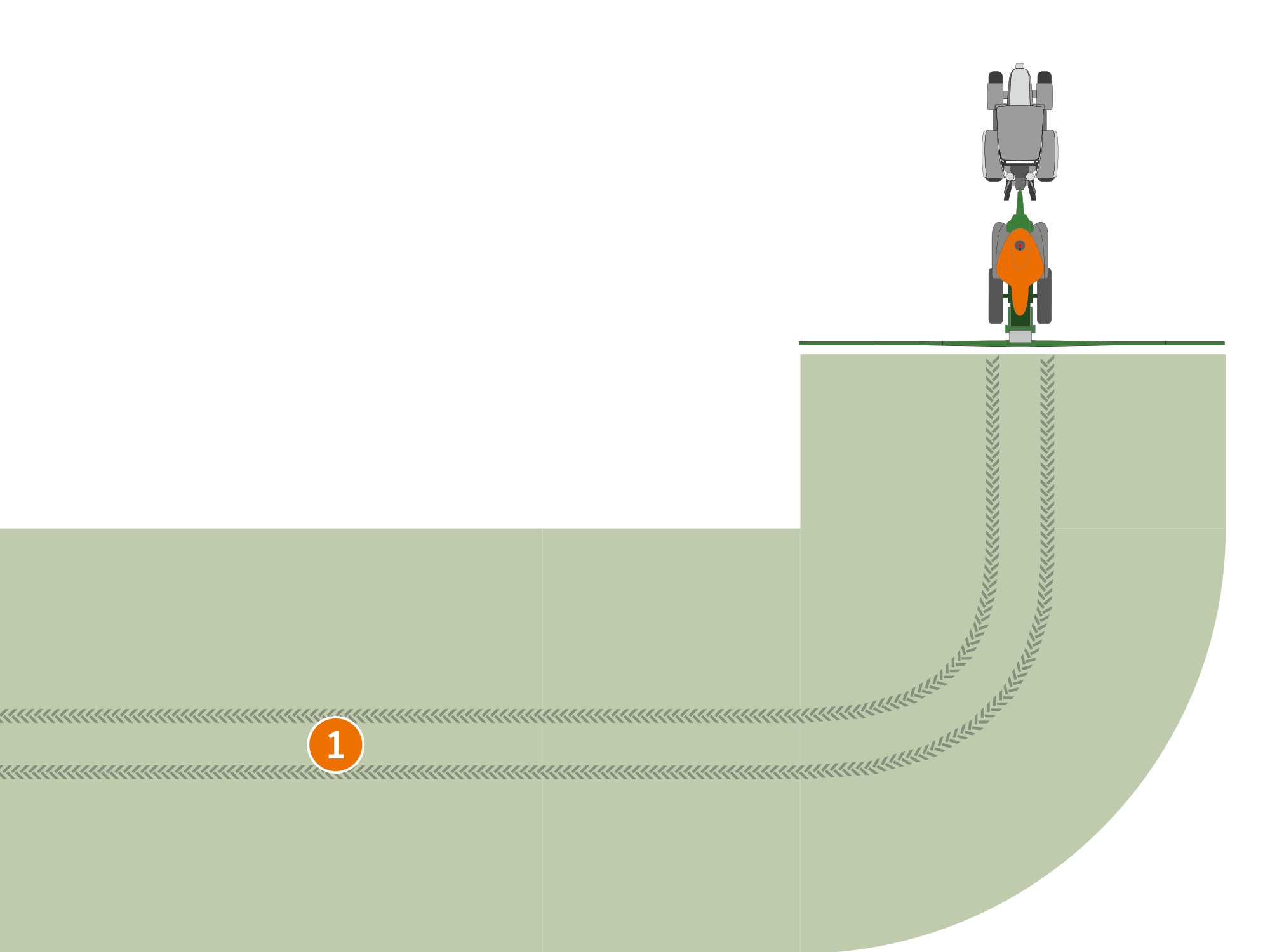

Решение – AmaSelect CurveControl

С CurveControl для электрического пофорсуночного включения AmaSelect работа системы на поворотах дополняется важной функцией. Дополнительно к давлению на форсунках CurveControl с помощью датчиков определяет радиус поворота и автоматически рассчитывает давление для адаптации к изменяющемуся расходу средства. За счет автоматической замены форсунок в пределах штанги система выравнивает норму внесения в пределах штанги независимо от секций.

Преимущества AmaSelect CurveControl:

• Почти постоянная норма внесения при прохождении поворотов по всей ширине захвата
• Оптимальный менеджмент посевов
• Предотвращение резистентности из-за недостаточного дозирования

Точное ленточное опрыскивание нажатием кнопки для снижения расхода средств защиты растений

Ленточное опрыскивание по рядкам
Для дистанционного переключения с режима сплошной обработки на режим ленточного опрыскивания по рядкам AMAZONE предлагает функцию AmaSelect Row для электрического пофорсуночного включения AmaSelect. Применение ленточного режима опрыскивания по рядкам с помощью специальных 40-градусных форсунок позволяет сократить использование средств защиты растений до 65%.

Максимальный комфорт в управлении

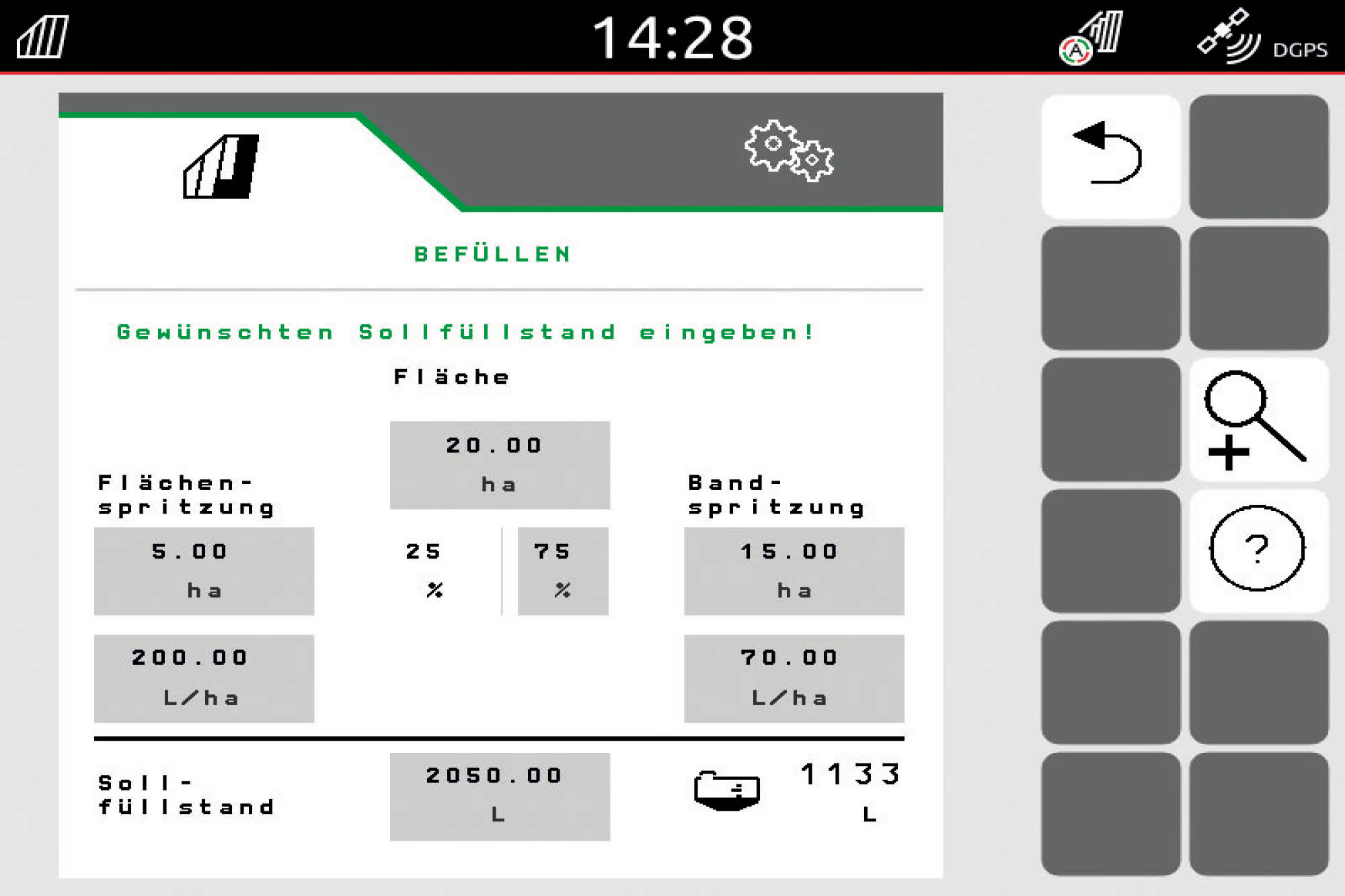

Меню заполнения используется для ввода площади, подлежащей обработке при ленточном и сплошном опрыскивании, а также желаемых норм внесения для обоих видов опрыскивания и автоматически рассчитывает требуемый объём заполнения для минимизации остатков. Настройка междурядья, угла впрыска и высоты обработки форсунок осуществляется просто через автономное меню с помощью ISOBUS-управления орудием. Выбор правильного механизма включения форсунок и их положения осуществляется автоматически в пределах обрабатываемой полосы посевов. Терминал ISOBUS позволяет за считанные секунды, одним нажатием кнопки, переключаться между сплошным и ленточным опрыскиванием.

Преимущества AmaSelect Row:
Действенное ленточное опрыскивание на пропашных культурах нажатием кнопки
Возможны различные междурядья благодаря опциональному комплекту для смещения 25 см
Высокий комфорт в управлении с интегрированным меню заполнения и расчетом объема
Снижение расхода средств защиты растений до 65%

Различные междурядья
Ленточное внесение на культурах с междурядьем 50 см можно очень просто реализовать без дополнительной переделки. Благодаря дополнительному комплекту для перемещения форсунок с корпусом AmaSelect с межфорсуночным расстоянием 25 см можно также выполнять ленточное внесение на культурах с междурядьем 75 см. Для этого открываются только форсунки на нужном расстоянии. Альтернативные междурядья, например, 45 см для сахарной свеклы, можно реализовать при дополнительном расположении форсунок и наличии соединительного шланга.

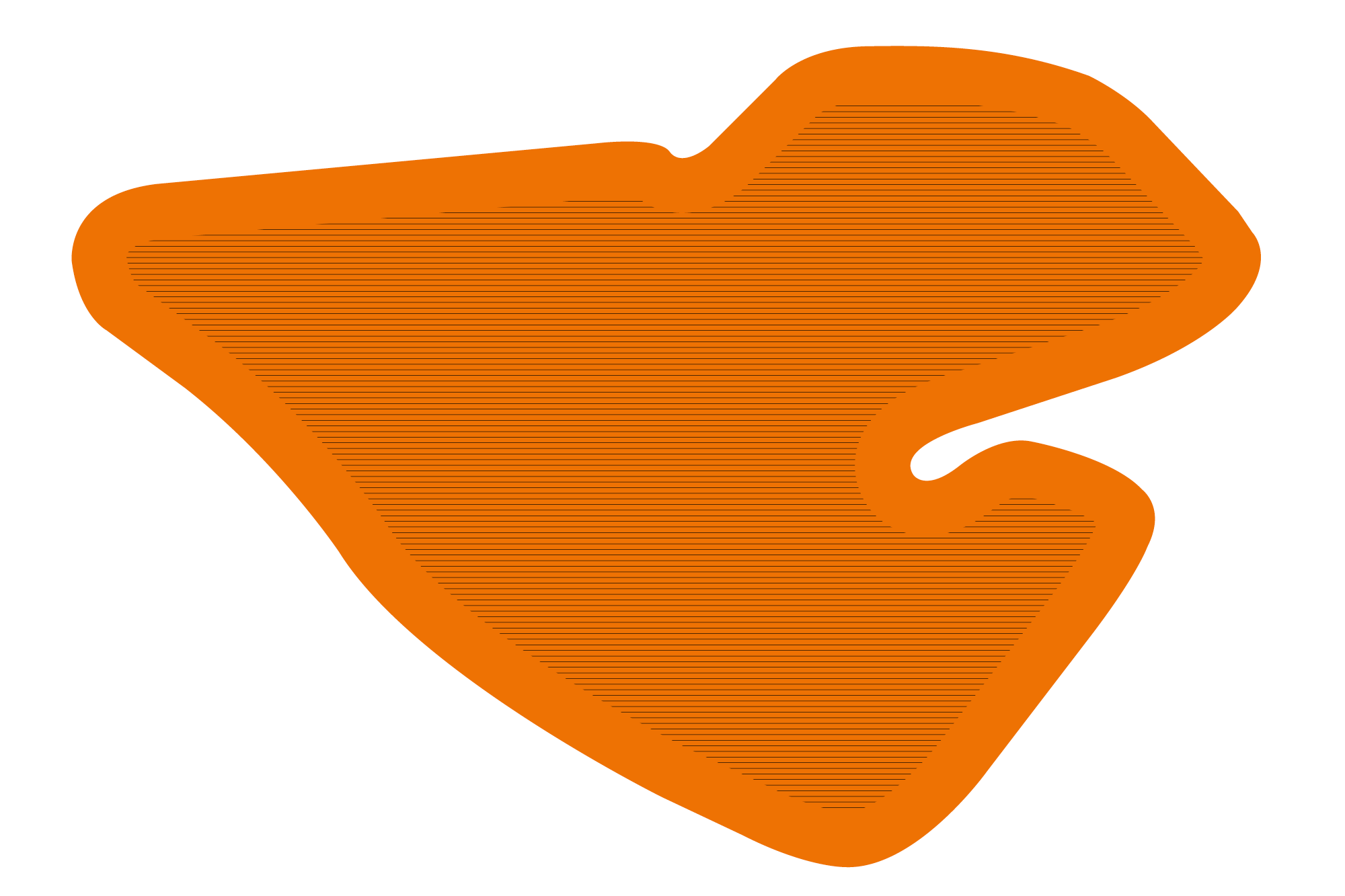

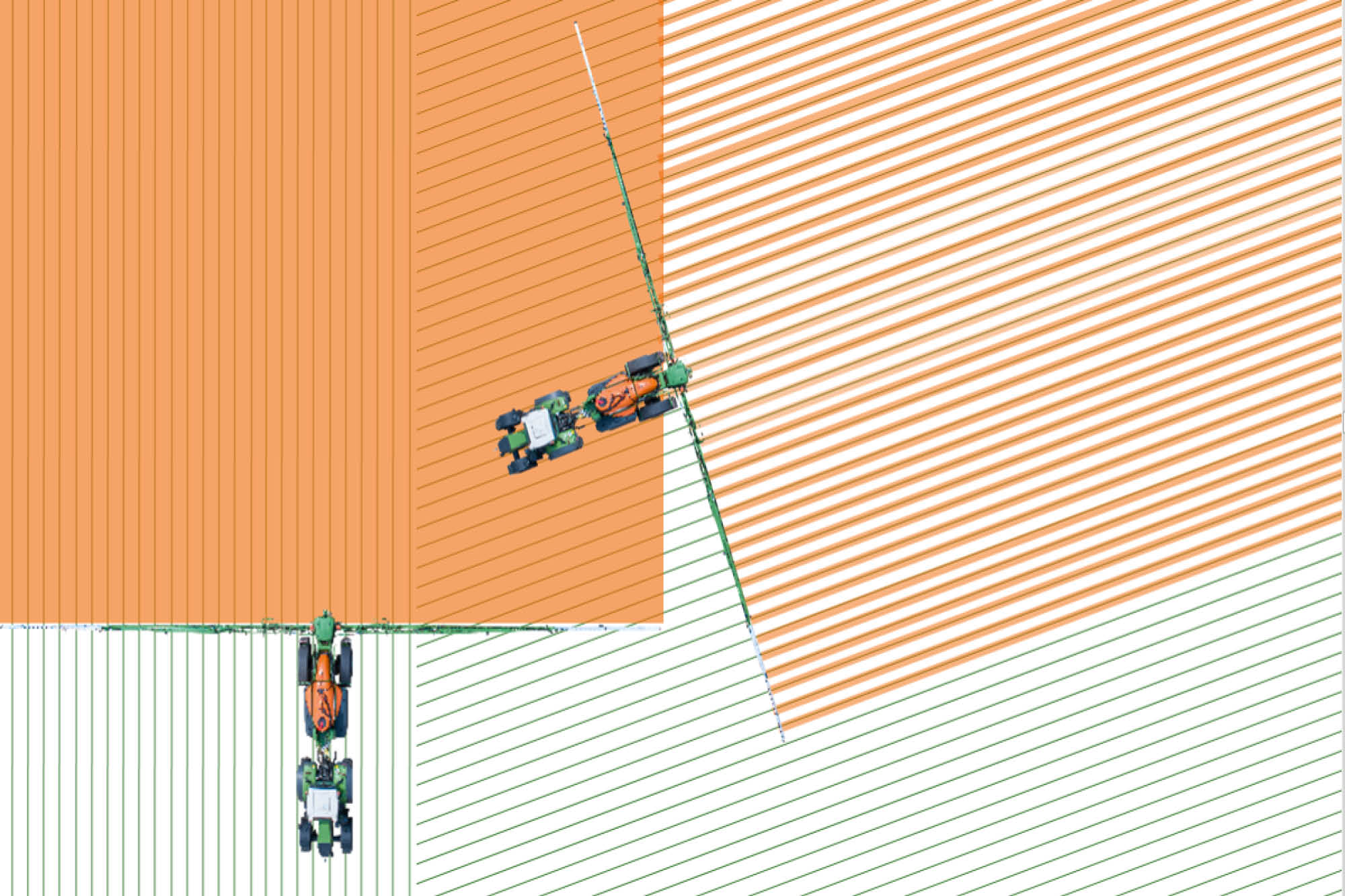

В наружной части сплошная обработка с AmaSelect CurveControl
В наружной части полей рекомендуется проводить полноценную сплошную обработку. Преимущества CurveControl проявляются, прежде всего, на извилистых полях. К тому же, при сплошной обработке можно без проблем объехать препятствия на краю поля. Кроме того, стыки при прохождении посевной техники на разворотной полосе не всегда идеально точны. Поэтому проведение ленточной обработки в этом случае нецелесообразно.

Переключение на ленточную обработку нажатием кнопки

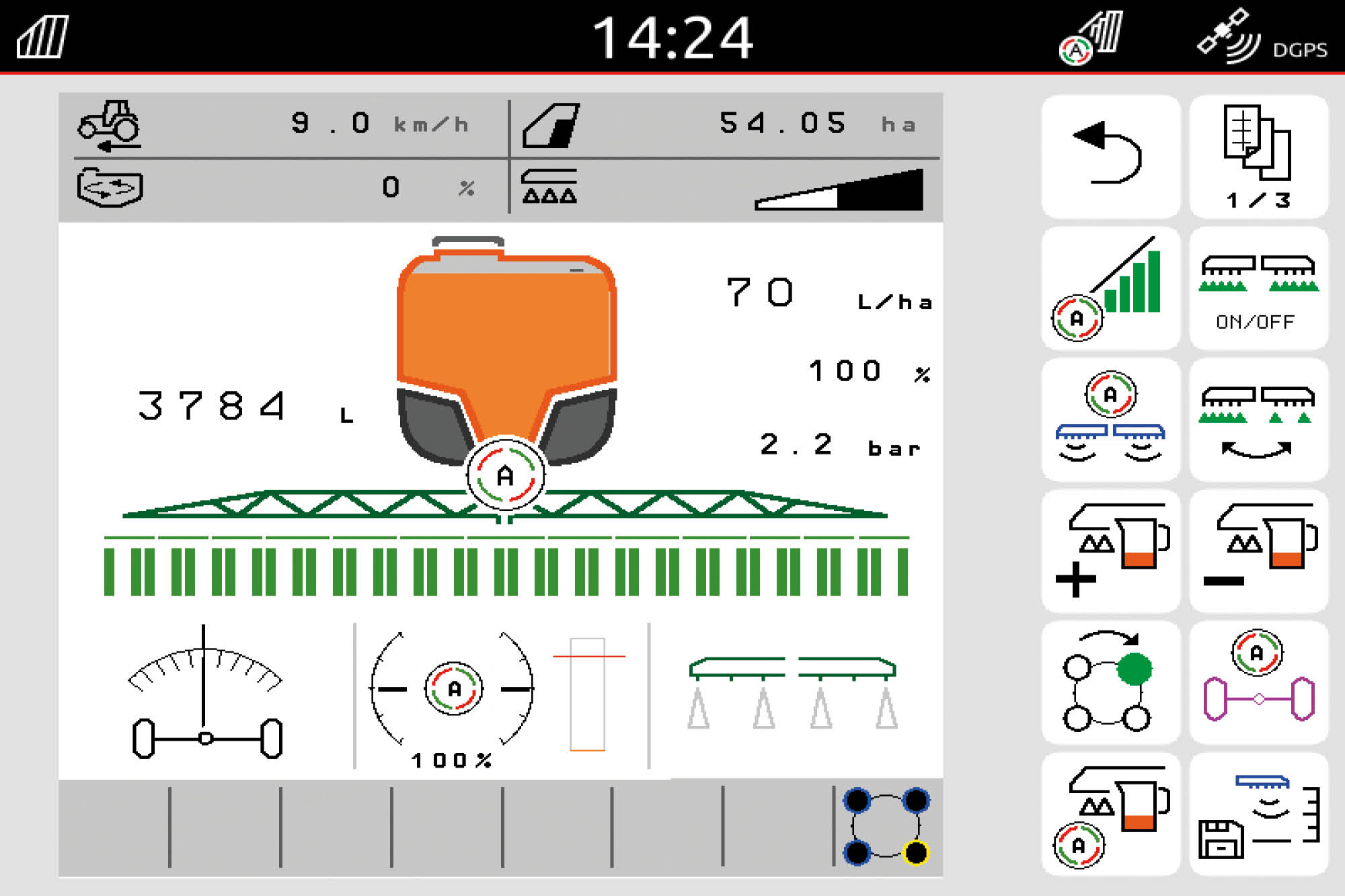

В заключение можно во внутренней части пашни провести с AmaSelect Row экономичную обработку с использованием распределяемых средств. Для этого на терминале предусмотрено удобное переключение со сплошной обработки на ленточную. Условием для применения AmaSelect Row являются абсолютно ровные ряды и точный стык после прохождения посевной техники. Норма внесения при этом адаптируется автоматически.

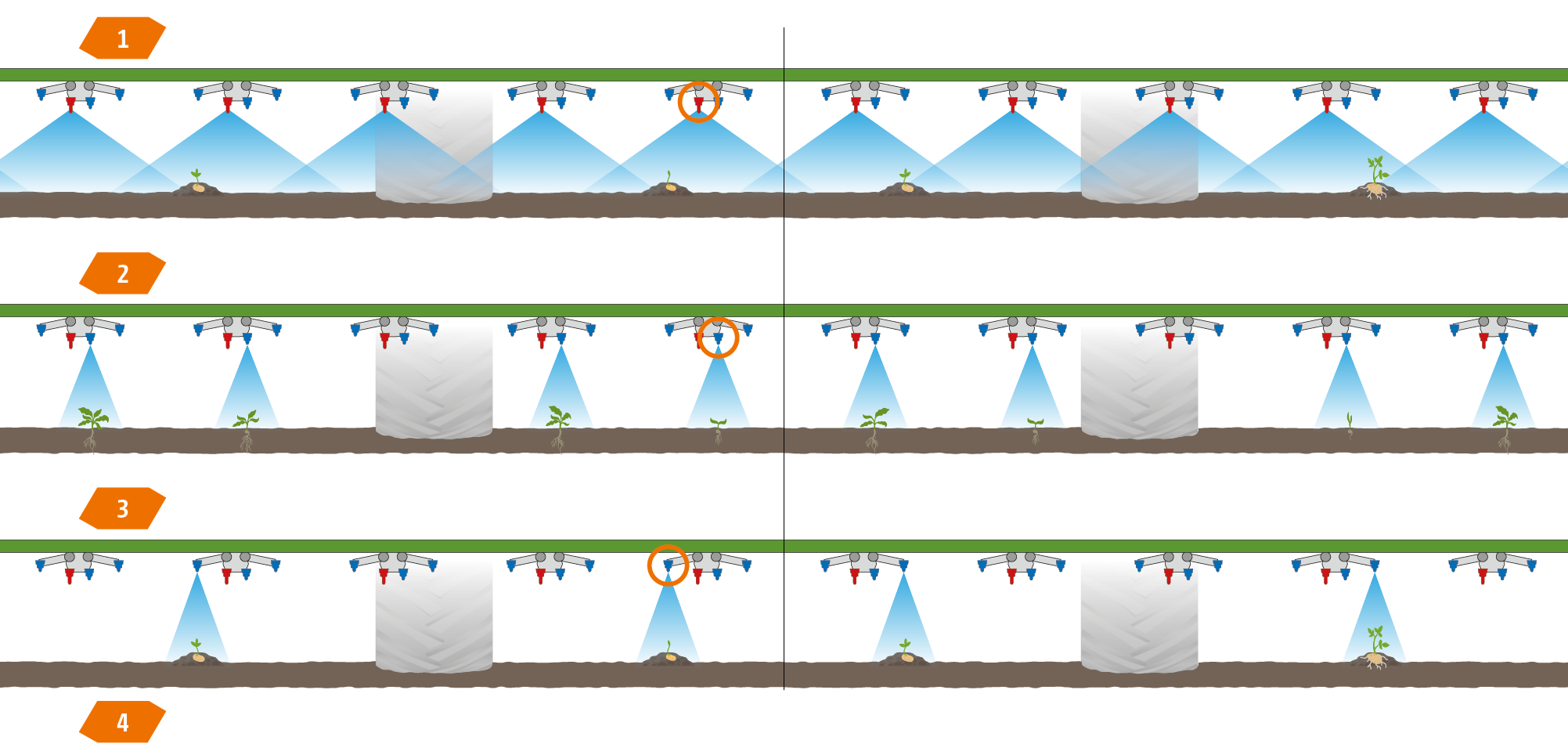

Особенности при ленточной обработке
Идеальное проведение ленточной обработки зависит от нескольких факторов:

1. Форсунки уже при открывании должны находиться для опрыскивания на соответствующей высоте.

• Автоматическое отклонение штанги вниз с помощью ISOBUS-терминала управления AmaTron 4 и GPS-Switch

2. Для равной ширины полосы и равномерной концентрации средств защиты растений требуется соблюдение расстояния до целевой поверхности

• Система активного ведения штанги ContourControl для оптимального расстояния до целевой поверхности

3. Спокойное положение штанги по всей ширине захвата

• Гашение колебаний SwingStop или SwingStop plus для снижения горизонтальных колебаний штанги

4. Точная вертикальная установка форсунок над полосой

• Гибкий комплект для смещения для точной установки форсунок при любых междурядьях

Дифференцированная обработка на основе точечных аппликационных карт

Дифференцированная обработка сорняков
Для снижения расхода средств защиты растений AMAZONE предлагает с системой пофорсуночного включения AmaSelect дифференцированную обработку сорняков на основе высокоточных точечных аппликационных карт. Услуги по созданию точечных аппликационных карт предоставляют сторонние поставщики.

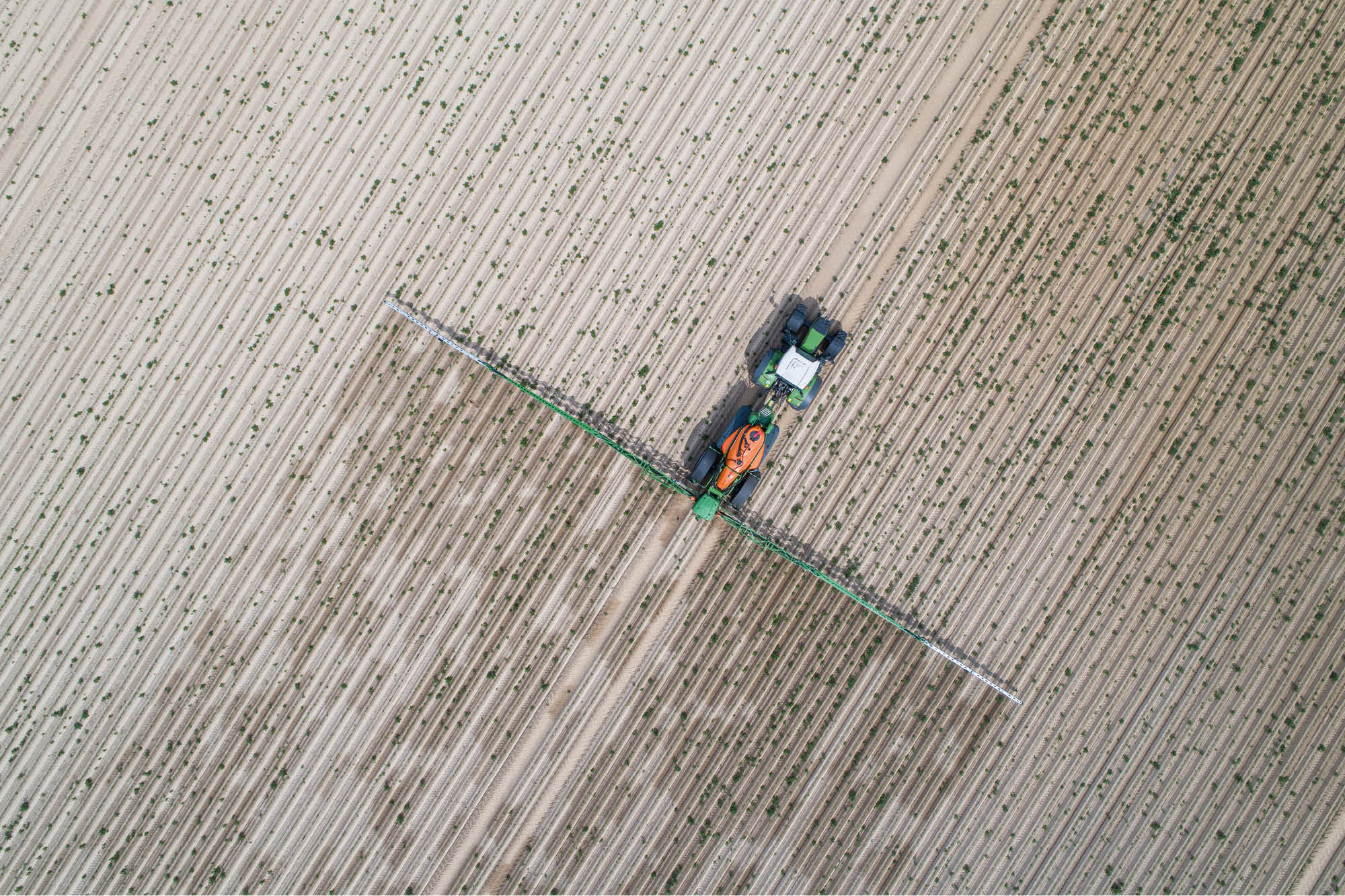

Целенаправленная точечная обработка

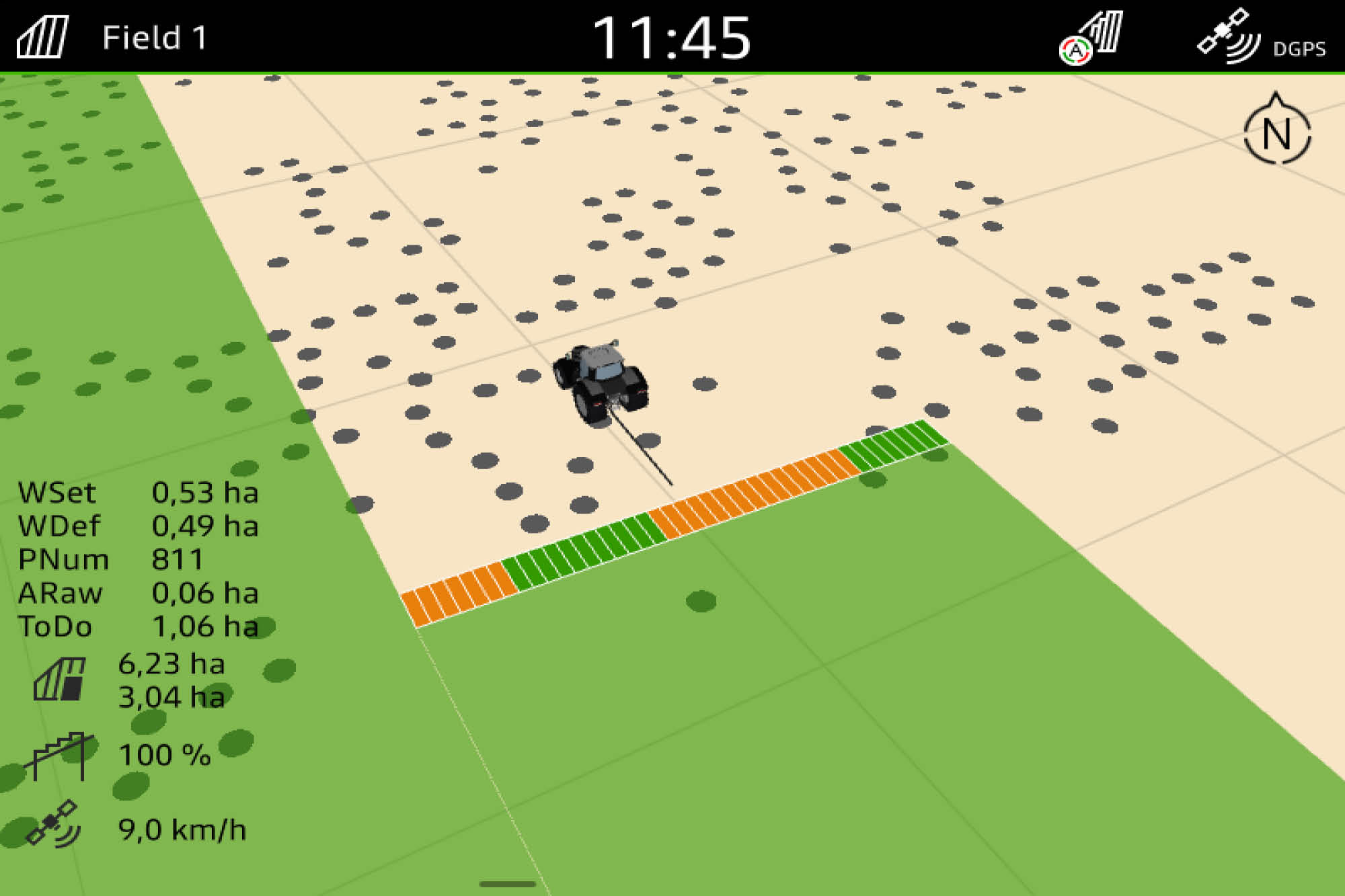

На втором этапе осуществляется точечная обработка сорняков на поле. Для этого нужно только загрузить точечную аппликационную карту на ISOBUS-терминале управления AmaPad 2. С пофорсуночным включением AmaSelect, в отличие от сплошной обработки, обрабатываются только те участки, где фактически находятся сорняки.

Преимущества AmaSelect Spot:

• Прецизионная точечная обработка сорняков опрыскивателем AMAZONE в серийной комплектации
• До 80% экономии средств защиты растений
• Защита окружающей среды
• Минимальные остатки за счет точного планирования нормы внесения на основе точечных аппликационных карт
• Предотвращение резистентности благодаря точечной обработке со 100%-концентрацией препарата

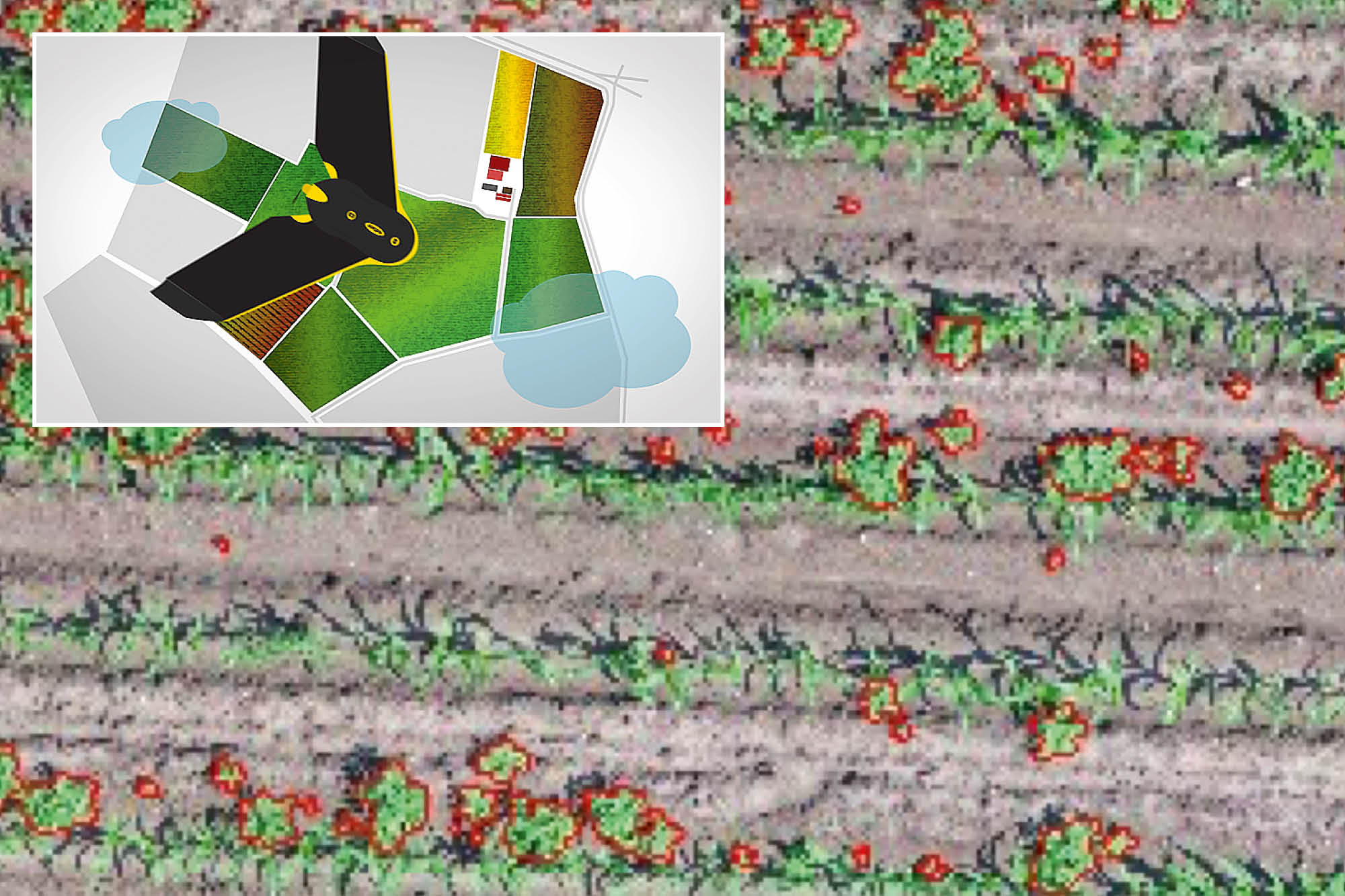

Составление карт местности и создание точечных карт для борьбы с сорняками
Первый этап включает в себя фиксацию обрабатываемой местности и создание точечной аппликационной карты. В зависимости от поставщика, на этом этапе предлагаются несколько способов определения обрабатываемой площади, например, путем облета БПЛА, с помощью спутников или специальных сенсорных штанг.
