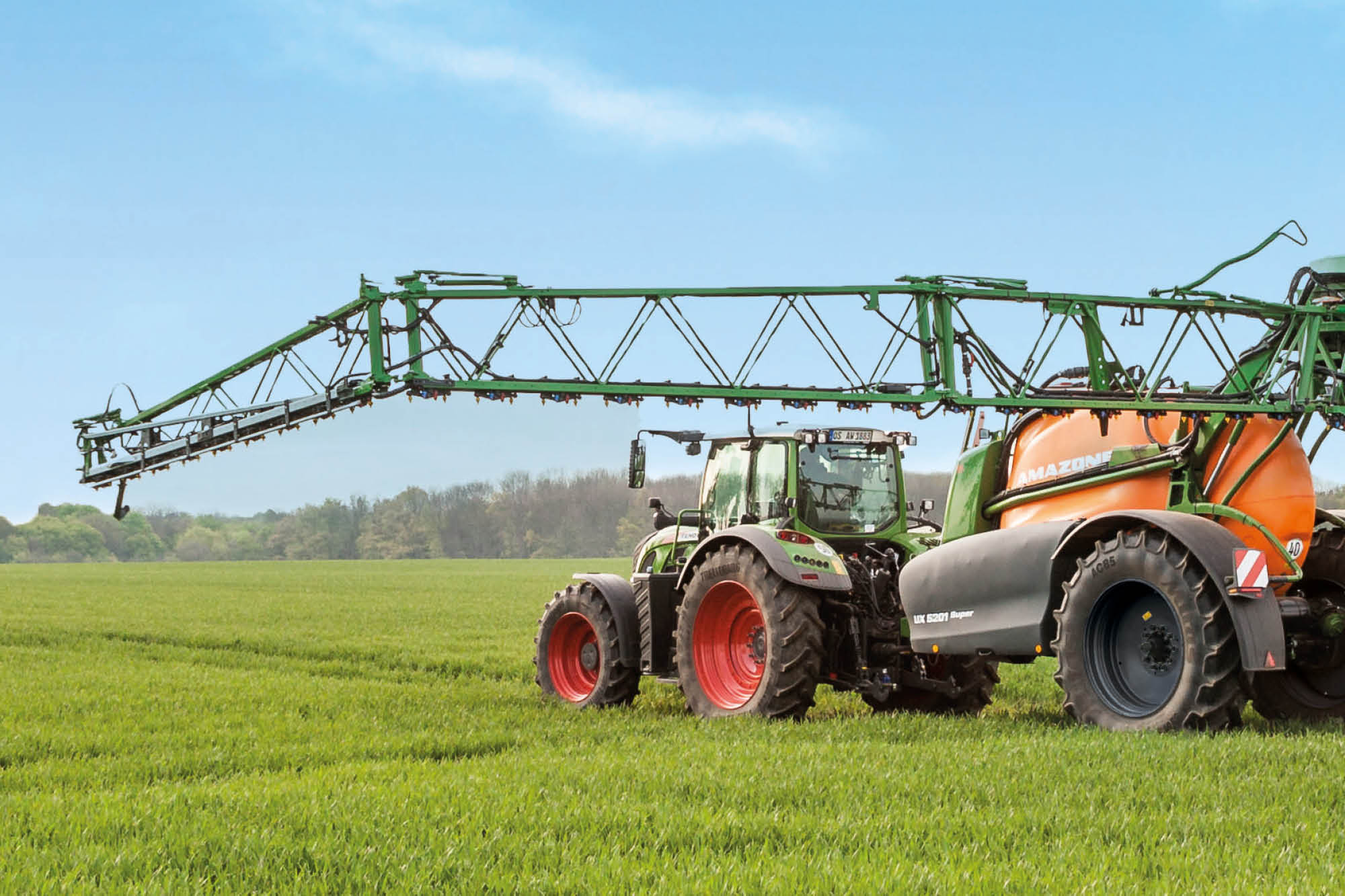

Прицепной опрыскиватель UX Super

Одновременно сверхлегкие, сверхпрочные и сверхкомпактные

Штанги AMAZONE благодаря специальной профильной конструкции являются сверхпрочными и, в то же время, сверхлегкими. Ширина захвата штанги от 21 до 48 м позволяет оптимальную адаптацию к структуре хозяйства. Высокое качество обеспечивает долгий срок службы даже при очень больших наработках за сезон. Компактные транспортные размеры с транспортной шириной от 2,40 м обеспечивают безопасное движение по общественным дорогам.

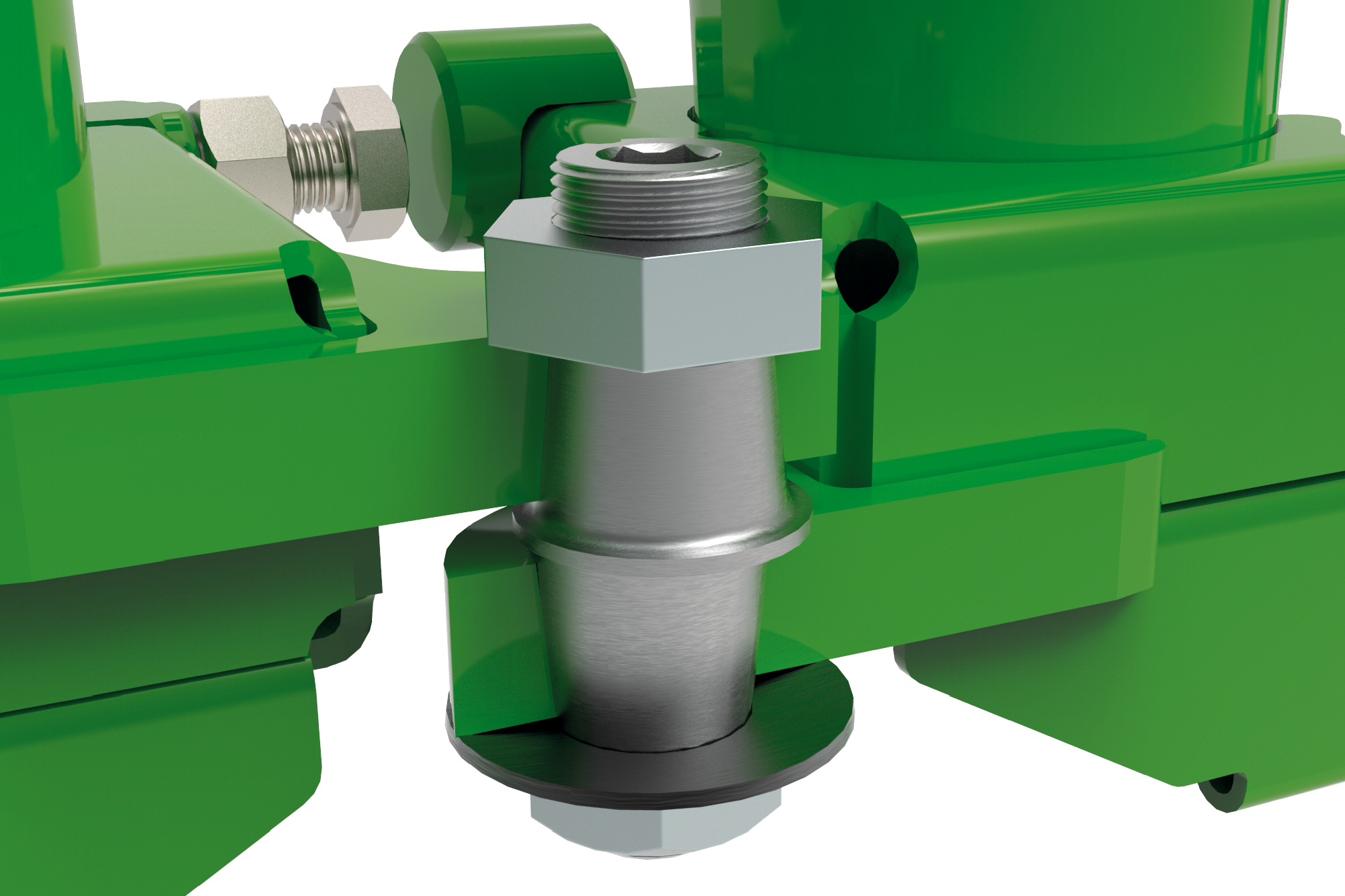

Многолетний опыт производства штанг окупается: конический шарнирный болт – это интеллектуальный центр продуманной конструкции штанг! Крепление штанги с помощью конического шарнирного болта позволяет избежать технического люфта, что обеспечивает оптимальное функционирование штанги даже через несколько лет эксплуатации.

Стандартное использование нержавеющей стали, катодное погружное нанесение лакокрасочного покрытия по стандартам автомобилестроения, а также целенаправленное использование полимеров и алюминия гарантируют долгий срок службы.

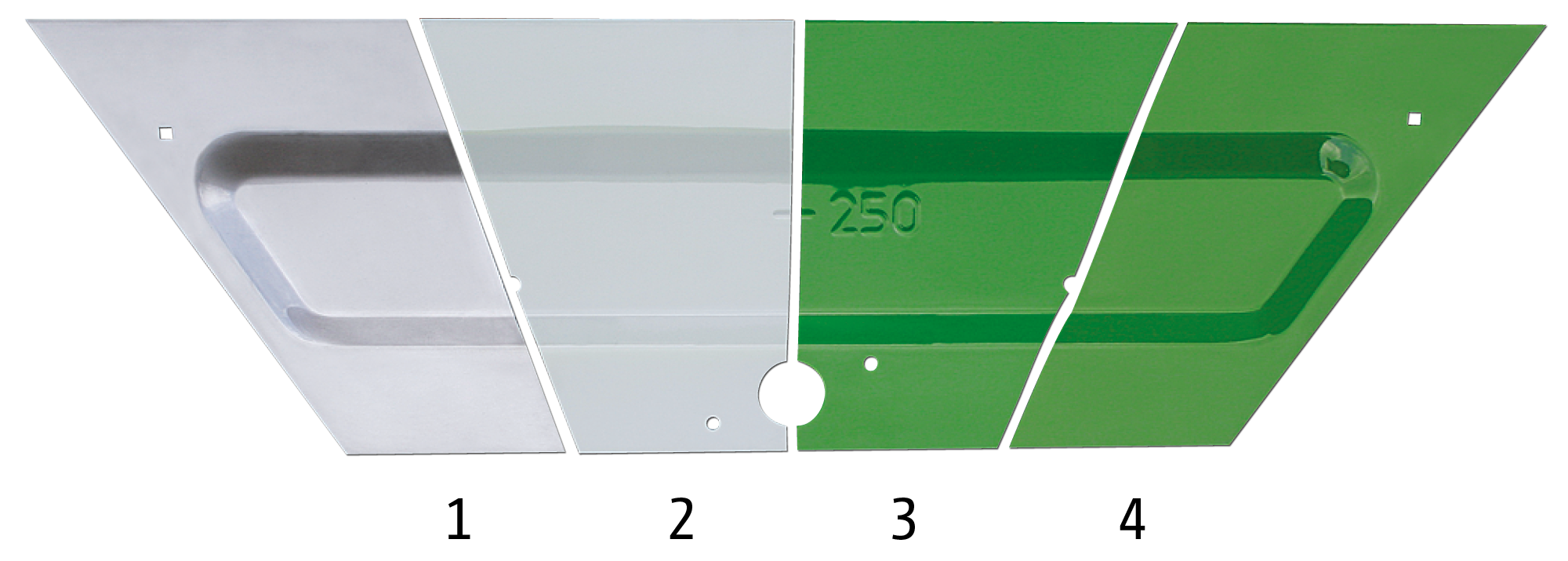

Высококачественная многослойная покраска

Высококачественное многослойное лакокрасочное покрытие гарантирует высочайшее и долговечное качество

1) Металлический лист
2) Цинкофосфатирование (кристаллический слой)
3) KTL-грунтование
4) Финишный лак

Штанга Super-L с 4-кратным демпфированием – Серийная плавность хода и точность

Благодаря маятниковой подвеске ведение штанг Super-L оптимально. Комбинированные пружинные элементы и демпферы обеспечивают существенное снижение всех вертикальных колебаний. Дополнительно за счет интегрированной системы демпфирования сводятся к минимуму горизонтальные колебания, так что с любой штангой AMAZONE достигаются оптимальные результаты работы.

Ваши преимущества:

• Удлиненный центральный маятник для параллельного ведения большей штанги
• Комбинированные пружинные элементы и демпферы для вертикальной амортизации
• Интегрированный большой амортизирующий механизм из тормозных колодок и сайлент-блоков для амортизации горизонтальных вращательных движений

Штанга Super-L с шириной захвата от 21 до 36 метров

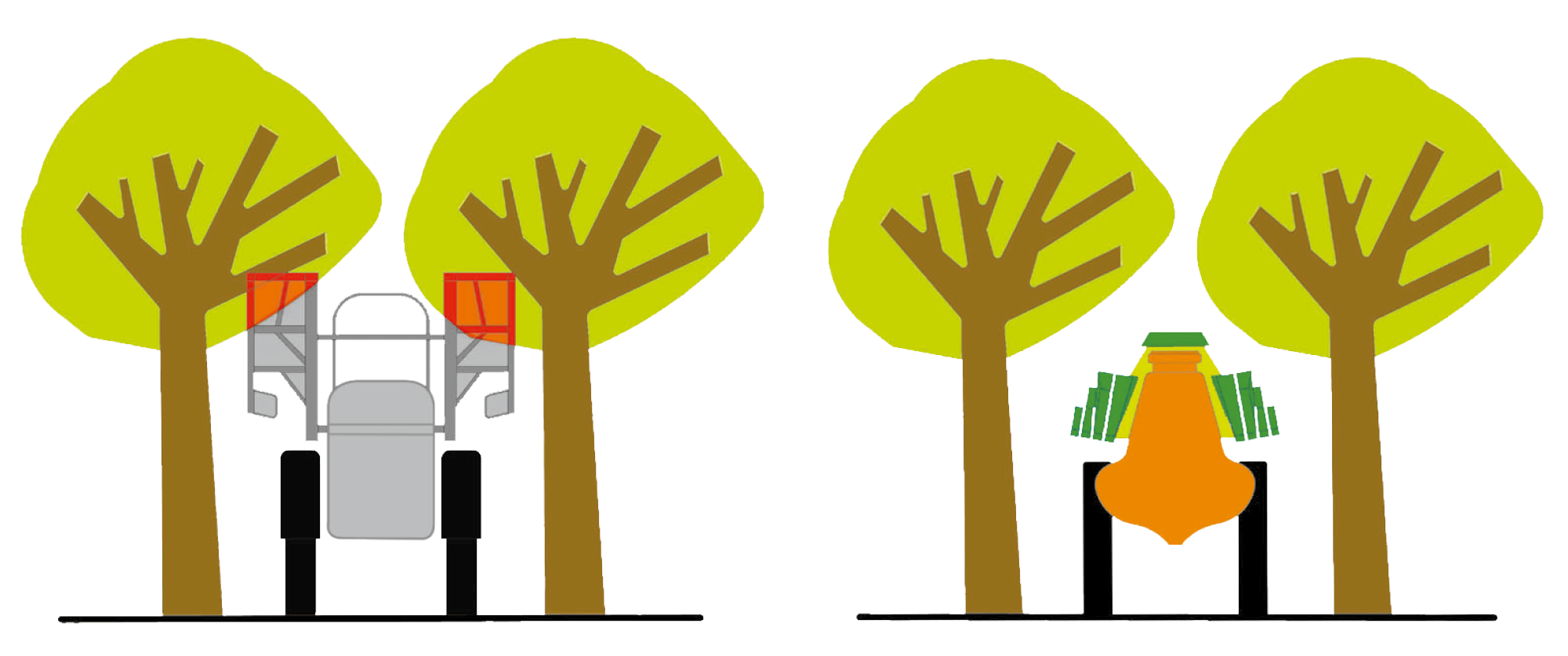

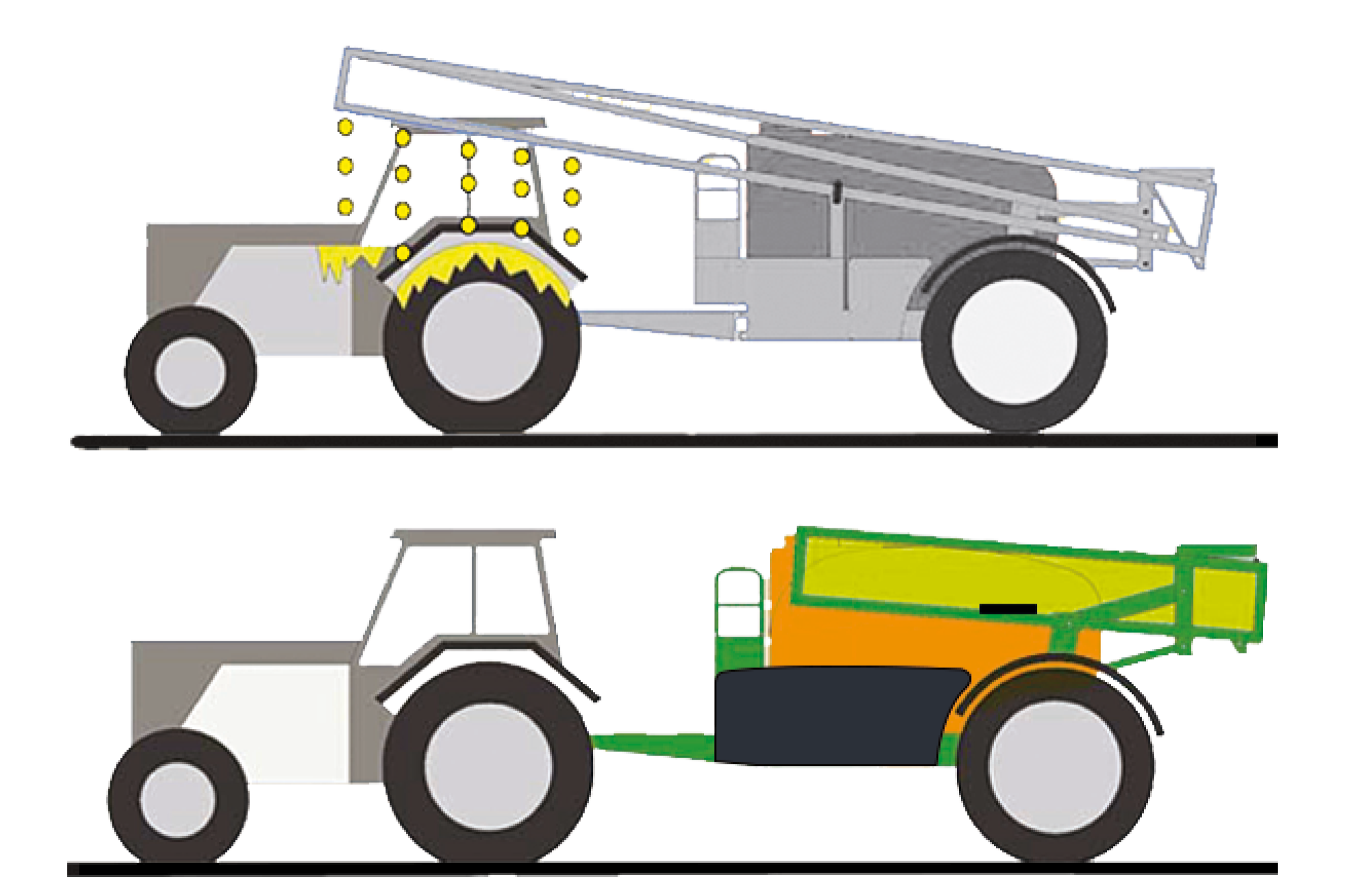

Чрезвычайно компактная транспортная ширина всего лишь 2,40 м у всех трехзвенных штанг Super-L2 с шириной захвата 21, 24, 27 и 28 м. Сенсационная транспортная ширина всего 2,60 м у всех четырехзвенных штанг Super-L2 с шириной захвата 27, 28, 30, 32, 33 и 36 м. (UX 6201: 2,80 м). Транспортная ширина штанг Super-L3 с шириной захвата 30 м, 33 м и 36 м составляет от 2,50 м. Начиная с ширины захвата 39 м, транспортная ширина составляет до 2,99 м.

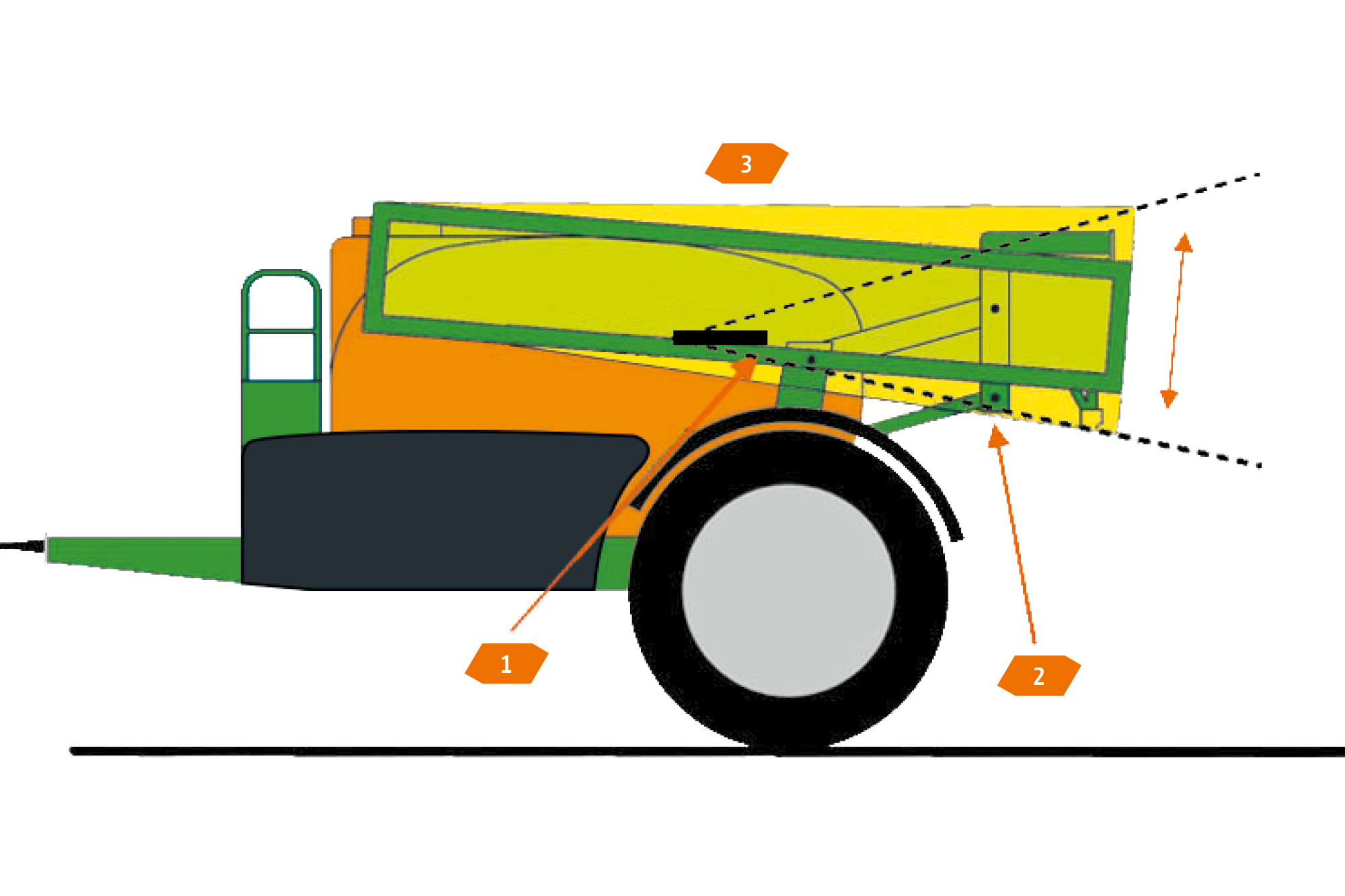

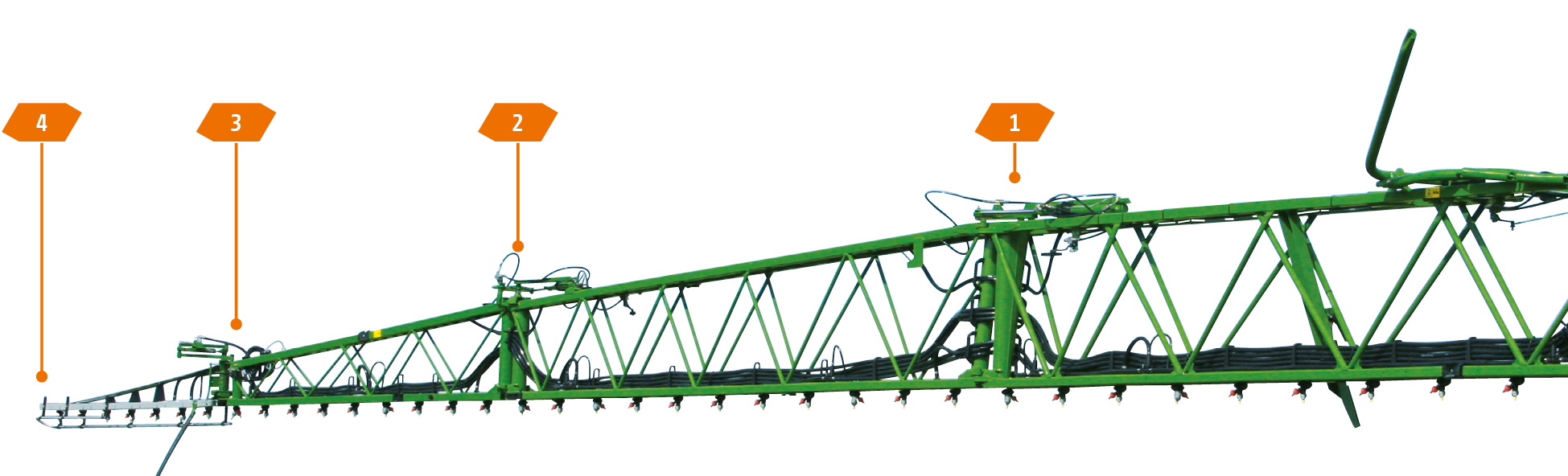

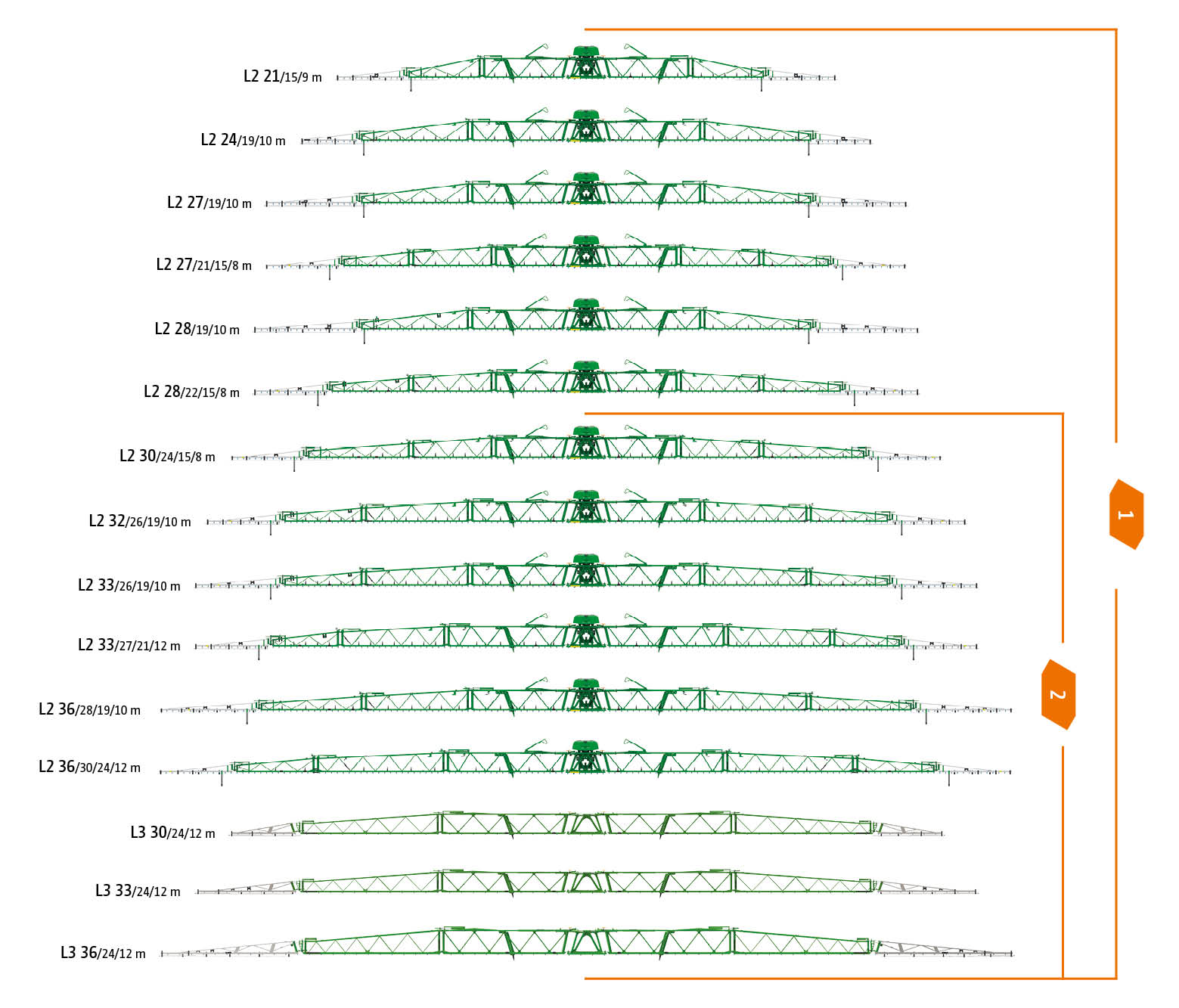

Обзор ведения штанги при ширине захвата до 36 м

Специальная профильная конструкция штанг AMAZONE обеспечивает максимальную устойчивость при низкой собственной массе. Внутренние сегменты штанг Super-L изготовлены из стали. Для минимальной общей массы наружные сегменты изготавливаются из алюминия. Преимущество легких сегментов состоит в том, что в наружных зонах над посевами необходимо плавное проведение небольшой массы. Особенно при большой ширине захвата плавное ведение штанги на концах имеет очень важное значение.

1. Цилиндр для изменения угла подъема
2. Пружинный амортизирующий механизм для снижения вертикальных колебаний

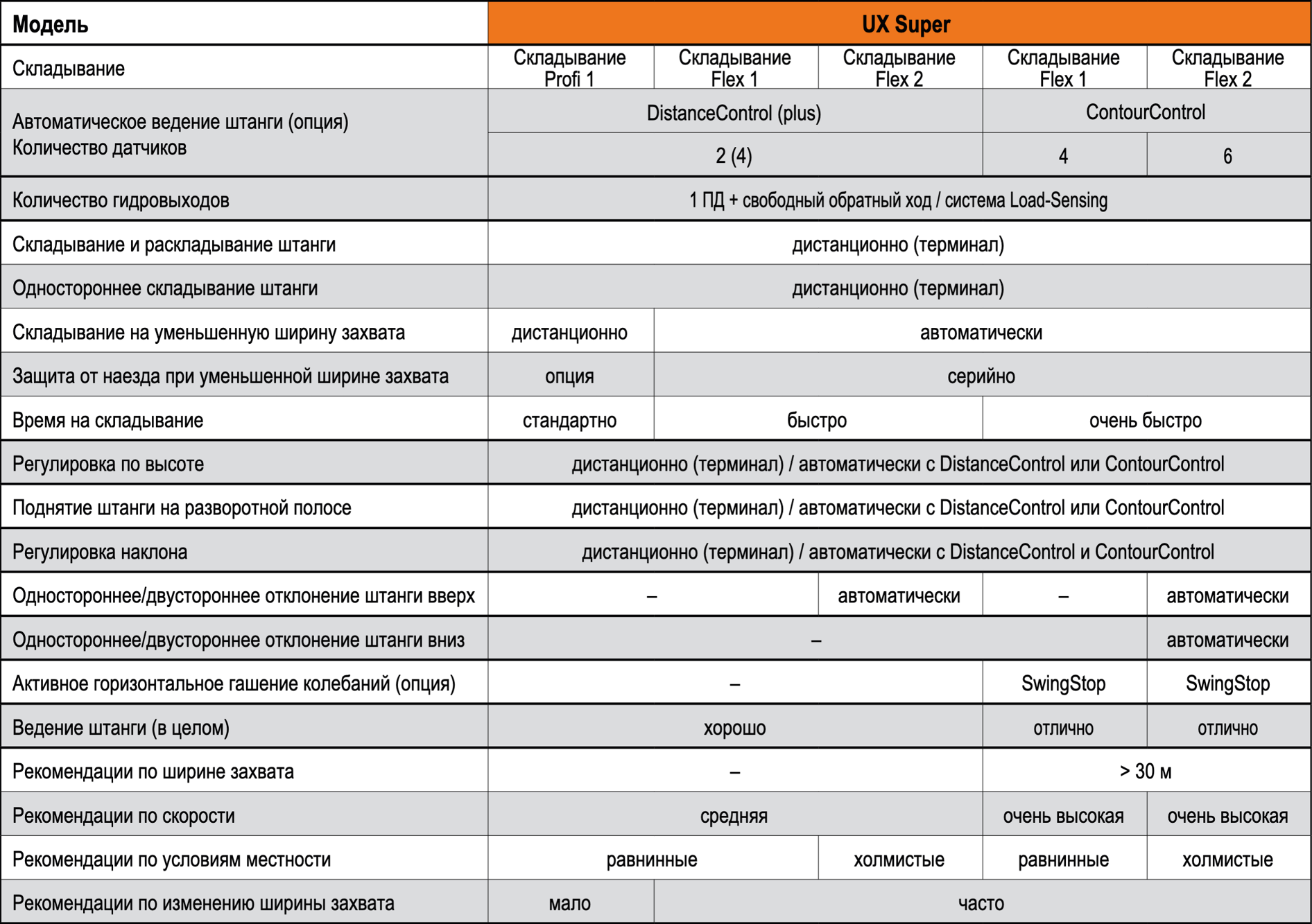

Складывание Profi или складывание Flex для ширины захвата до 36 м

Складывание Profi
Управление всеми гидравлическими функциями просто и надежно производится посредством ISOBUS-терминала из кабины трактора. С помощью многофункционального джойстика управление функциями происходит особенно комфортно.

Складывание Profi 1
Возможны следующие функции:

• Регулировка по высоте
• Раскладывание или складывание
• Одностороннее складывание с пониженной скоростью (макс. 6 км/ч)
• Уменьшение ширины штанги
• Регулировка наклона

Складывание Flex
Со складыванием Flex 1 и Flex 2 компания AMAZONE предлагает два вида электрогидравлического складывания штанг. Штанги оснащены на каждой точке складывания электрогидравлическим блоком управления, который регулируется непосредственно программным обеспечением машины. За счет этого возможны значительно более быстрые процессы складывания. Как только первый сегмент будет разложен или сложен примерно на 70%, начнёт складываться или раскладываться следующий сегмент штанги.

Складывание Flex 1
Наряду с уже описанными преимуществами, складывание Flex 1 предлагает следующие функции:

• Регулировка по высоте
• Раскладывание или складывание
• Одностороннее складывание с пониженной скоростью (макс. 6 км/ч)
• Уменьшение ширины штанги
• Регулировка наклона

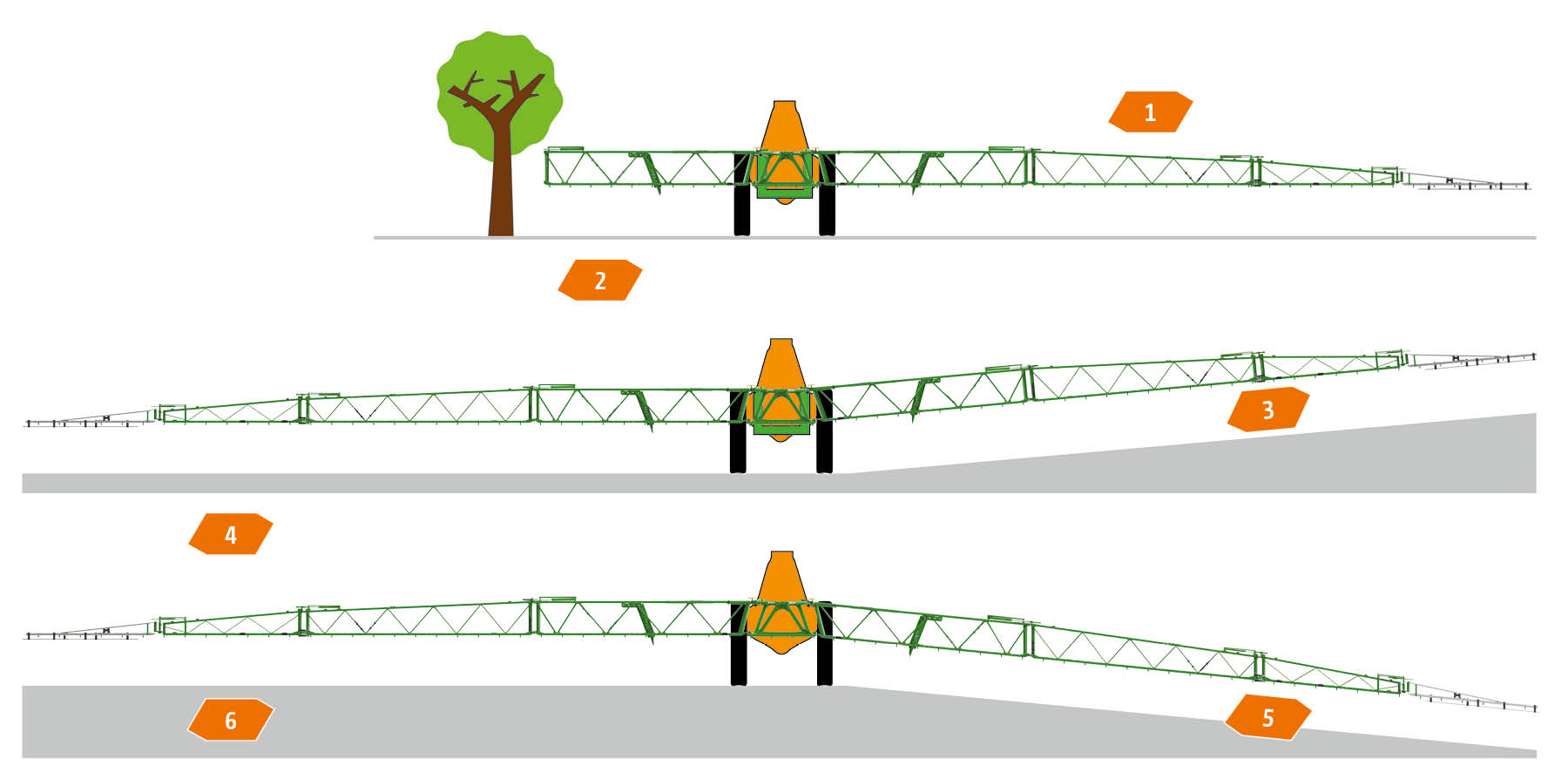

Складывание Flex 2
Наряду с уже описанными преимуществами складывание Flex 2 предлагает следующие функции:

• Одностороннее/двустороннее отклонение штанги вверх
• Одностороннее/двустороннее отклонение штанги вниз

Преимущества складывания Flex:

• Короткое время на подготовительные работы за счет быстрого складывания
• Удобная замена ширины захвата

Индивидуальные профили пользователей с уменьшенной шириной захвата

С помощью профилей пользователей в ПО машины можно сохранить индивидуальные профили с уменьшенной шириной захвата. Например, если штангу длиной 33/27/21 м необходимо разложить до 27 м, это можно сделать быстро и легко, заменив профиль. После раскладывания автоматически определяется соответствующая активная ширина захвата, а внешние форсунки автоматически отключаются с помощью AmaSwitch plus или AmaSelect. Ширина захвата автоматически принимается для Section Control.

AutoLift – удобная автоматика для разворотов
Благодаря автоматической системе подъема штанг AutoLift (серийное оснащение), штанга поднимается на желаемую высоту каждый раз при выключении машины. С началом работы она вновь опускается на нужную высоту. Это предотвращает опасность повреждения штанг при развороте.

DistanceControl или ContourControl? Решайте сами!
Благодаря автоматике для разворотов AutoLift и автоматическому ведению штанг DistanceControl и ContourControl, компания AMAZONE предлагает оптимальное решение для любых задач. Серийное оснащение AutoLift уже обеспечивает комфортную помощь. С автоматической системой ведения штанги DistanceControl машина почти полностью перенимает функцию регулировки штанги.

С инновационной системой ведения штанги ContourControl AMAZONE предлагает передовое решение, особенно для клиентов, работающих на местностях с тяжелыми условиями. Дополнительно для автоматического ведения по высоте ContourControl предлагает систему активного гашения колебаний штанги. ContourControl отвечает самым высоким требованиям к точности, даже при высоких скоростях движения.

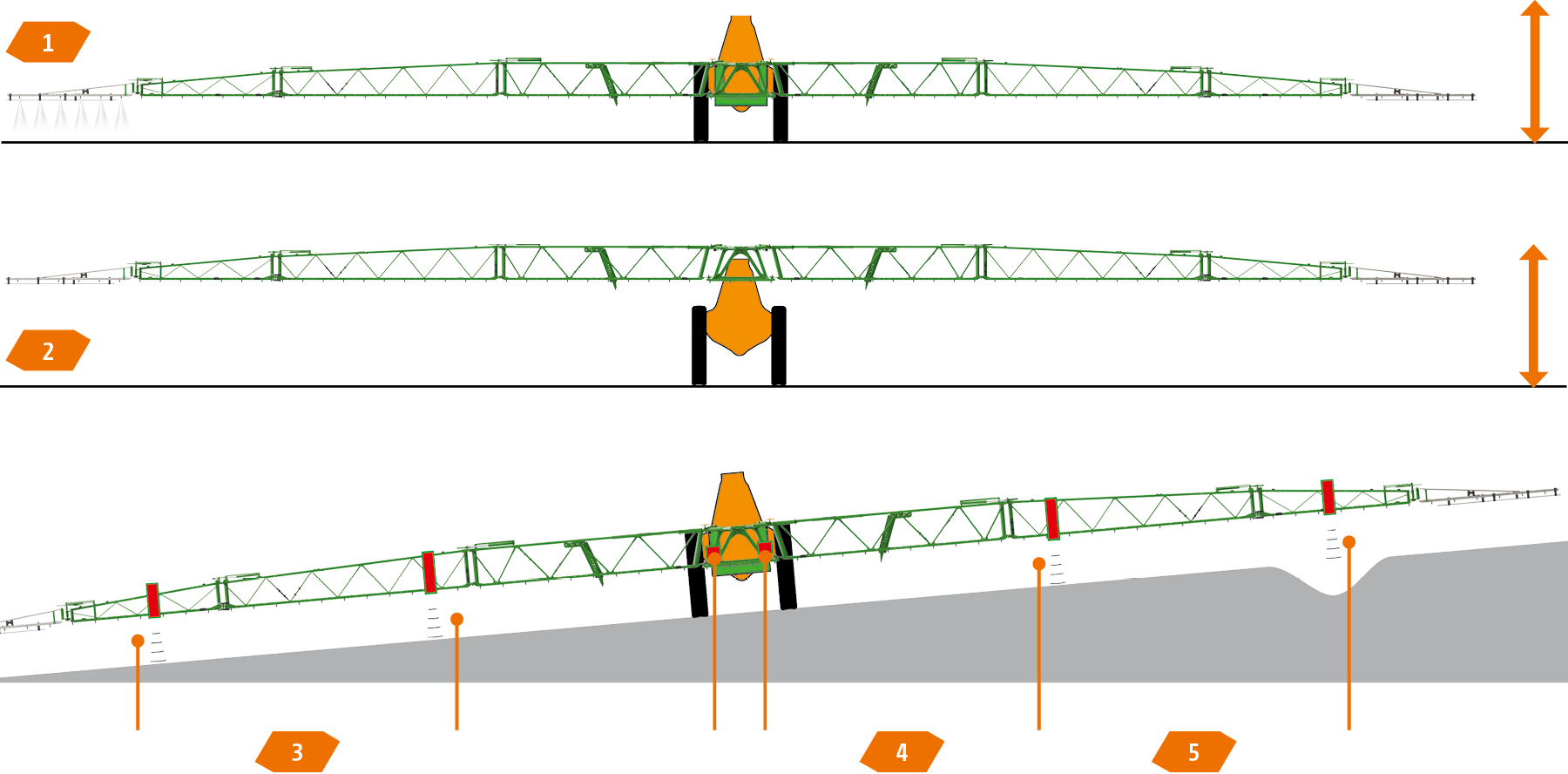

DistanceControl с 2 датчиками или DistanceControl plus с 4 датчиками
В качестве оснащения для штанг Super-L AMAZONE предлагает для прицепных опрыскивателей UX автоматическое ведение штанги DistanceControl с 2 или DistanceControl plus с 4 датчиками. На посевах с резко отличающимся развитием или на полеглых посевах штанга при оснащении 2 датчиками может погрузиться в посевы. В таком случае на помощь придет оснащение четырьмя датчиками. Датчики включаются электрически, параллельно, и всегда учитывается тот датчик, который расположен ближе к целевой поверхности.

Преимущества ведения штанги DistanceControl

• Aвтоматическое ведение штанги, включая ведение по глубине, регулировку наклона и поднятие штанги на разворотной полосе
• Автоматическое двустороннее отклонение штанги вверх (в комбинации со складыванием Flex 2)

• DistanceControl plus
  • Механизатор полностью концентрируется на правильном выполнении мероприятий по защите растений, компьютер – на оптимальном ведении штанги!

• Автоматическое опускание штанг с GPS-Switch
  • Благодаря GPS-Switch штангу можно начинать опускать еще до входа в зону обработки. При открывании форсунок штанга уже находится на рабочей высоте. Для этого требуется указать границы поля в GPS-Switch и использовать ISOBUS-терминал AMAZONE.

Активная система ведения штанг ContourControl и система компенсации колебаний SwingStop для ширины захвата до 36 м

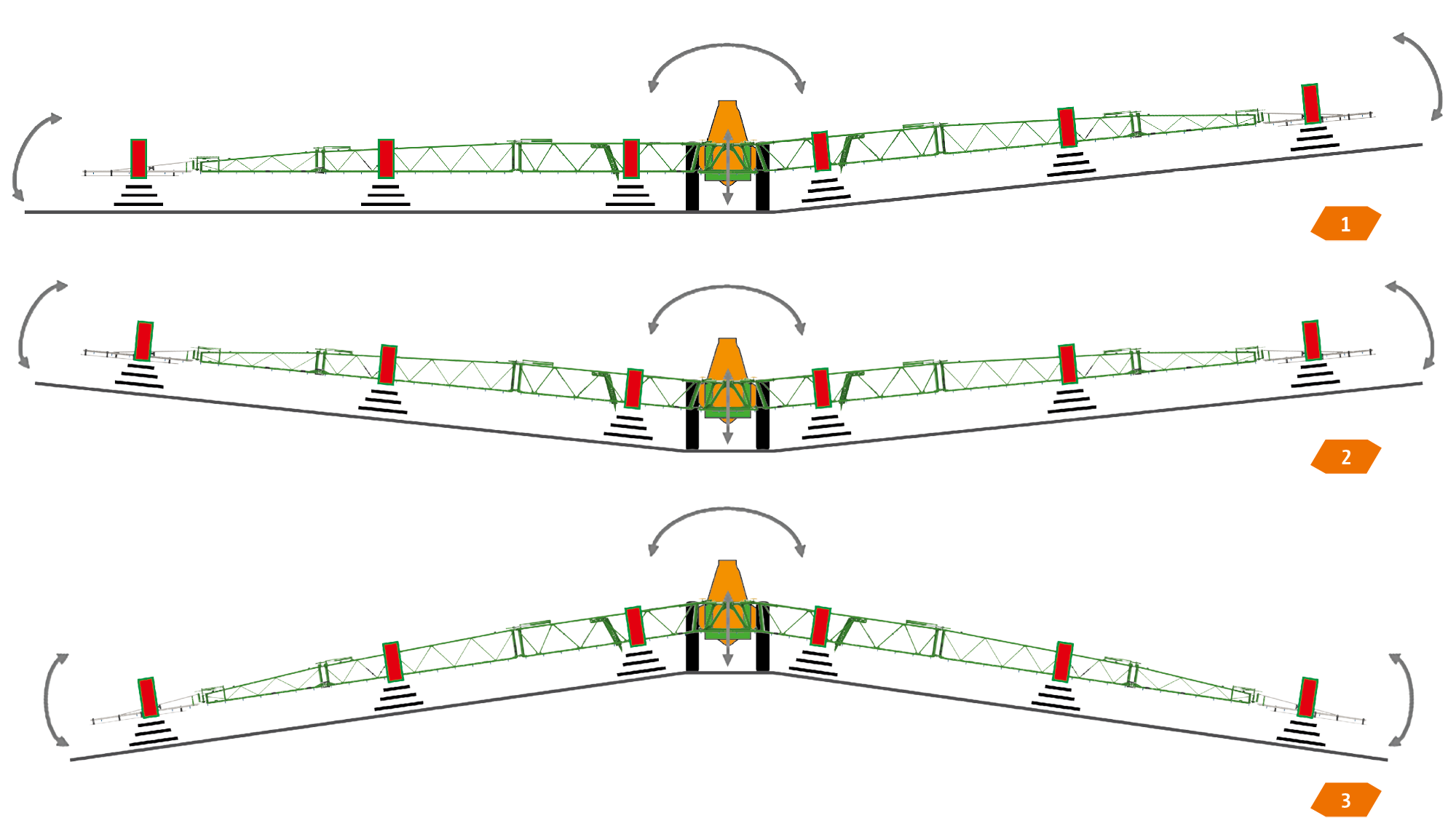

ContourControl – для снижения вертикальных колебаний
Активная система ведения штанги ContourControl от компании AMAZONE - это автоматическое ведение штанги шириной захвата от 21 м. Так выполняется требование в отношении высочайшей прецизионности во время обработки за счет малого расстояния до целевой поверхности даже при высокой скорости движения и большой ширине захвата. ContourControl можно использовать со штангами Super-L в сочетании со складыванием Flex 1 или Flex 2.

Основой новой системы ведения штанги является быстродействующая гидравлическая система и 4 датчика, а в комбинации со складыванием Flex 2 даже 6 дополнительных датчиков, которые обеспечивают автоматическое отклонение вверх и вниз.

Преимущества ContourControl:

• Оптимальное поперечное распределение
• Прецизионное, очень быстрое автоматическое ведение по высоте
• Расстояние до целевой поверхности менее 50 см – меньше сноса
• Очень быстрый процесс складывания
• Высочайшая точность при высокой рабочей скорости
• Элегантное ведение штанги с большой шириной захвата

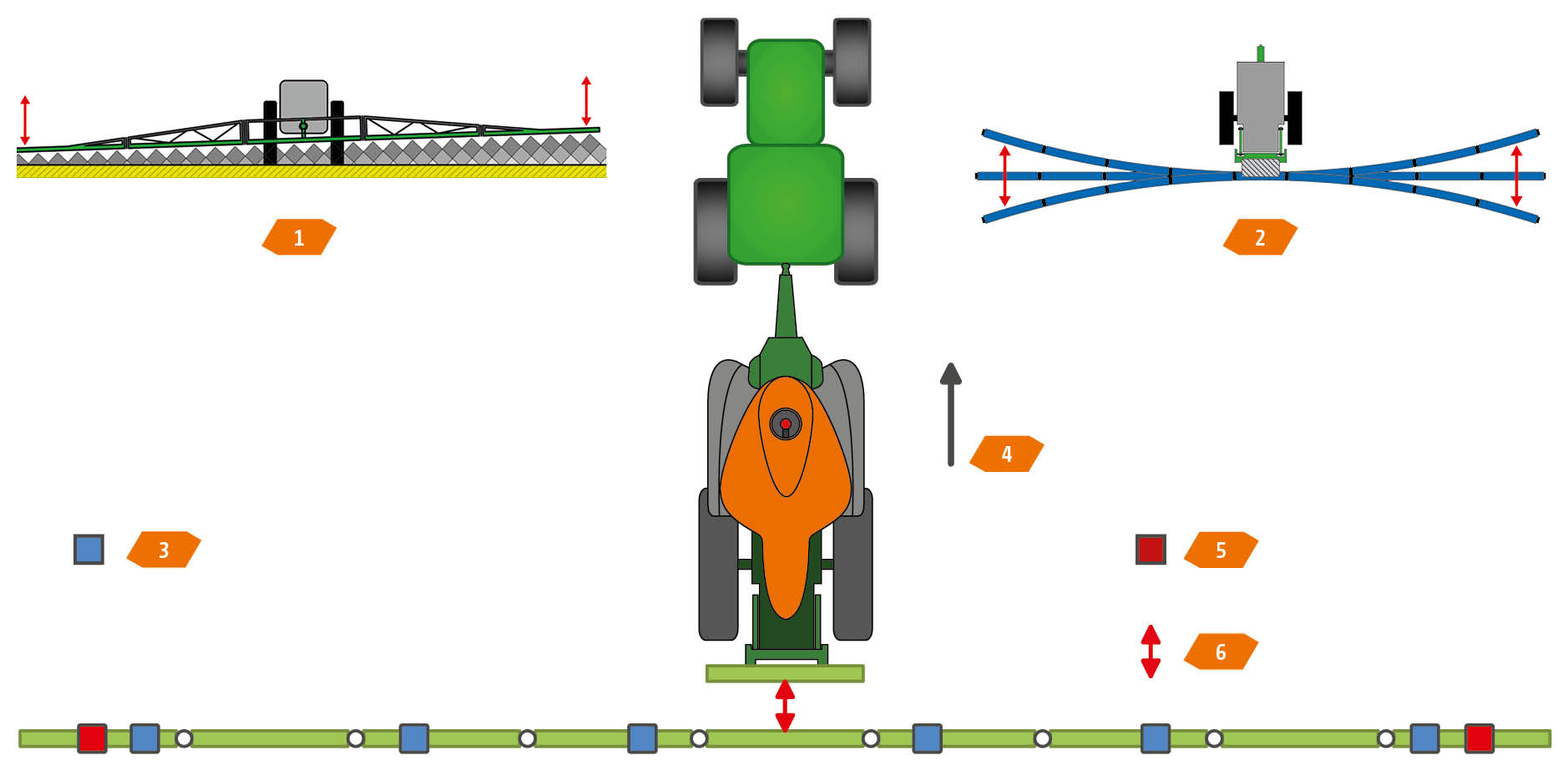

SwingStop – для снижения горизонтальных колебаний
Для удовлетворения растущих требований по адаптации горизонтального положения штанги, например, при большой ширине захвата и высокой скорости, AMAZONE в качестве специального оснащения для регулировки штанги ContourControl предлагает функцию активного гашения колебаний SwingStop. За счет внешних воздействий, таких как неровности почвы, повороты, процессы ускорения и повышение рабочей скорости, нагрузка на штангу в горизонтальном направлении существенно увеличивается. Это может привести к приподниманию секций штанги и, тем самым, негативно повлиять на продольное распределение в наружных зонах штанги.

Поскольку горизонтальные колебания ярче выражены в наружных зонах штанги, то этот эффект усиливается при большой ширине штанги. Для снижения этих горизонтальных колебаний SwingStop измеряет с помощью датчиков возникающее ускорение в секциях штанги. Оба активно работающих гидроцилиндра подвески штанги активно выравнивают эти колебания и обеспечивают очень спокойное горизонтальное положение штанги.

Преимущества SwingStop:

• Оптимальное продольное распределение
• Снижение горизонтальных колебаний для спокойного положения штанги
• Очень быстро и точно работающая система даже при высокой рабочей скорости
• Высокий уровень производительности при высочайшей точности

SwingStop: Одновременно быстро и прецизионно

«В общей сложности шесть ультразвуковых датчиков обеспечивают контроль высоты параллелограмма, регулировку компенсации наклона и управление отклонением штанги вверх (как положительным, так и отрицательным). На холмистой местности это действительно очень мощно, прежде всего, для опрыскивания с небольшим расстоянием до целевой поверхности». („profi“ - „Практический тест Amazone UX 4201 Super“ · 02/2020)

«При появлении ключевого слова „быстро“ в игру включается функция „SwingStop“: Это активное гидравлическое управление с датчиками ускорения на концах штанг, которое противодействует горизонтальному раскачиванию – еще до того, как возникнет какое-либо видимое колебание.“ („profi“ - „Практический тест Amazone UX 4201 Super“ · 02/2020)

Штанга Super-L3 с шириной захвата от 39 до 48 метров
Для максимальной устойчивости и с учётом малого собственного веса профили предпоследнего сегмента штанги Super-L3 изготовлены из алюминия для ширины захвата 45 м и из карбона для ширины захвата 48 м.

Наилучшее оснащение всегда
Штанги Super-L3 с шириной захвата 39 м серийно оснащены активной системой ведения штанги ContourControl, системой гашения колебаний SwingStop plus и системой пофорсуночного включения AmaSwitch plus или AmaSelect, каждая с DUS pro.

Массивные сегменты с шарнирами с гидравлическим преднатяжением для отклонения на крайних сегментах обеспечивают абсолютно спокойное положение штанги при любых условиях. Если вследствие массивной конструкции возникают колебания при движении по кривой или ускорении, то они уменьшаются непосредственно за счет системы SwingStop plus.

Складывание Flex 2

Шанги шириной захватат от 39 м серийно укомплектованы складыванием Flex 2. Штанги оснащены на каждой точке складывания электрогидравлическим блоком управления, который регулируется непосредственно программным обеспечением машины. За счет этого возможны значительно более быстрые процессы складывания. Как только первый сегмент будет разложен или сложен примерно на 70%, начнёт складываться или раскладываться следующий сегмент штанги.

Преимущества складывания Flex:

• Короткое время на подготовительные работы за счет быстрого складывания
• Удобная замена ширины захвата

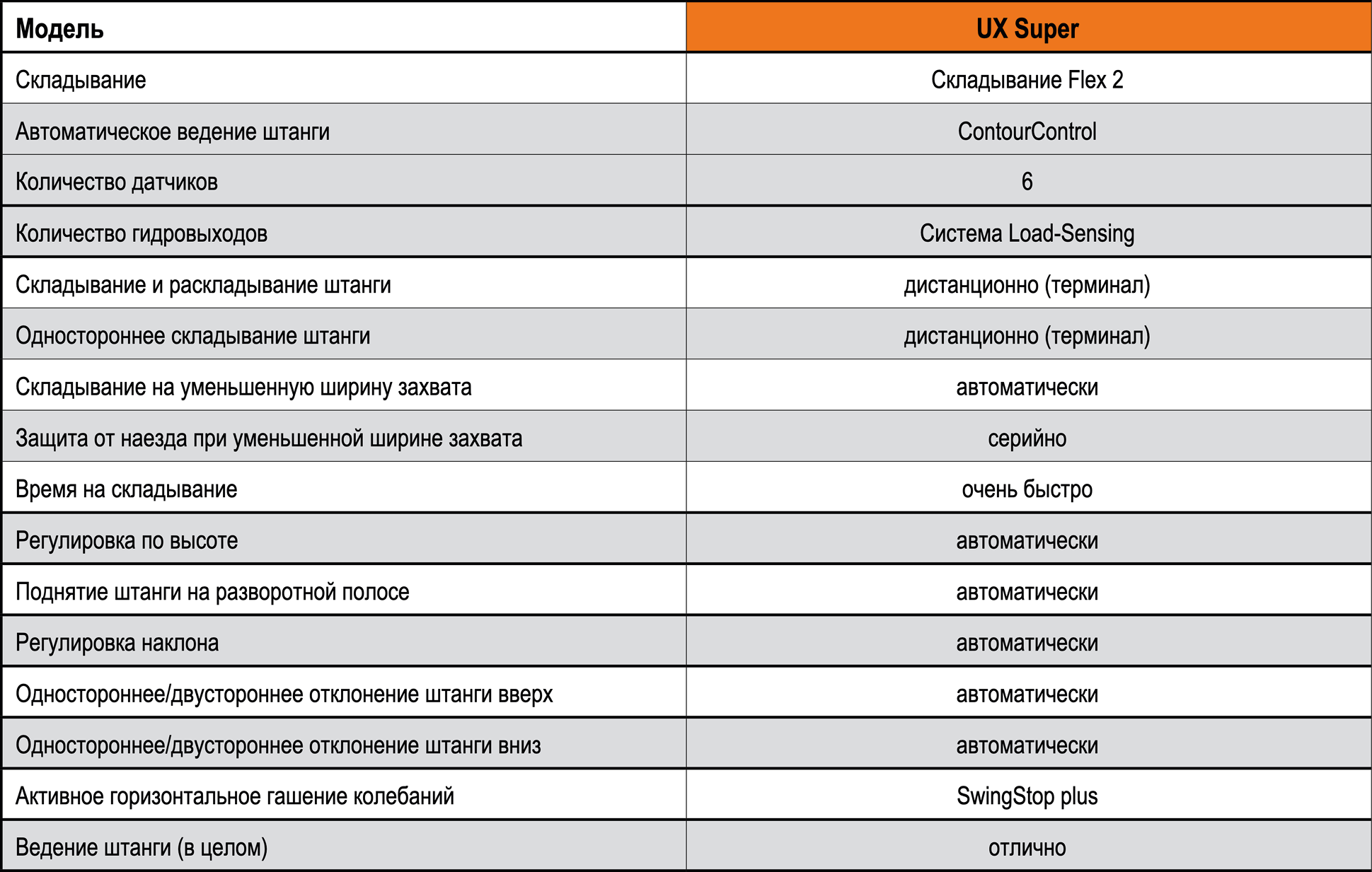

Наряду с уже описанными преимуществами, складывание Flex 2 предлагает следующие функции:

• Регулировка по высоте
• Раскладывание или складывание
• Одностороннее складывание с пониженной скоростью (макс. 6 км/ч)
• Уменьшение ширины штанги
• Регулировка наклона
  • Одностороннее/двустороннее отклонение штанги вверх
  • Одностороннее/двустороннее отклонение штанги вниз

Обзор ведения штанги шириной захвата от 39 м

При ширине захвата от 39 м на штангах Super-L3 предусмотрена новая система компенсации колебаний, которая включает новую функцию гашения колебаний SwingStop plus. Она предлагает известные преимущества SwingStop, однако отличается тем, что колебания на обеих половинах штанги по направлению движения гидравлически демпфируются независимо друг от друга. За счет этого создаются лучшие условия для оптимального продольного распределения при обработке.

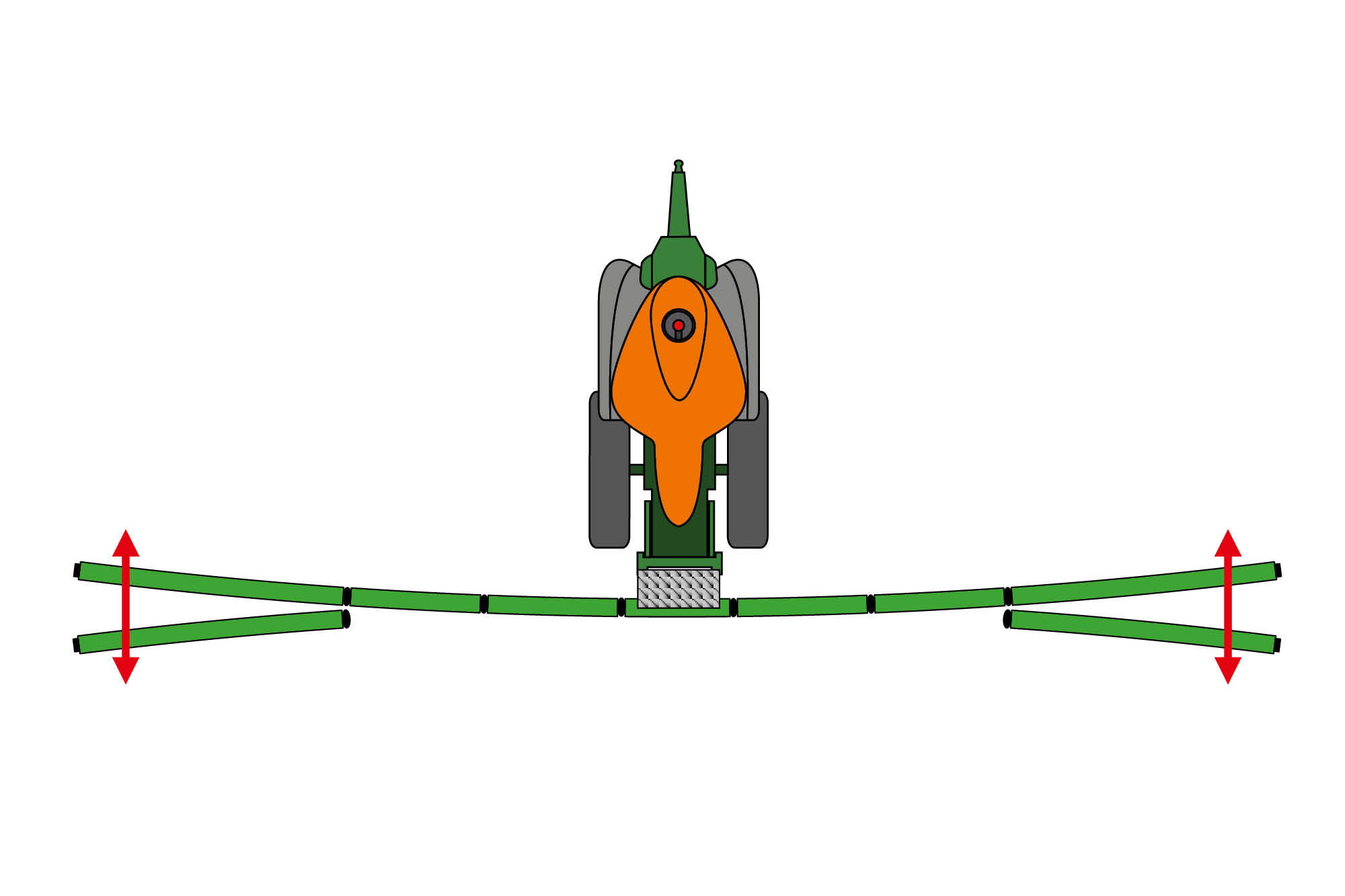

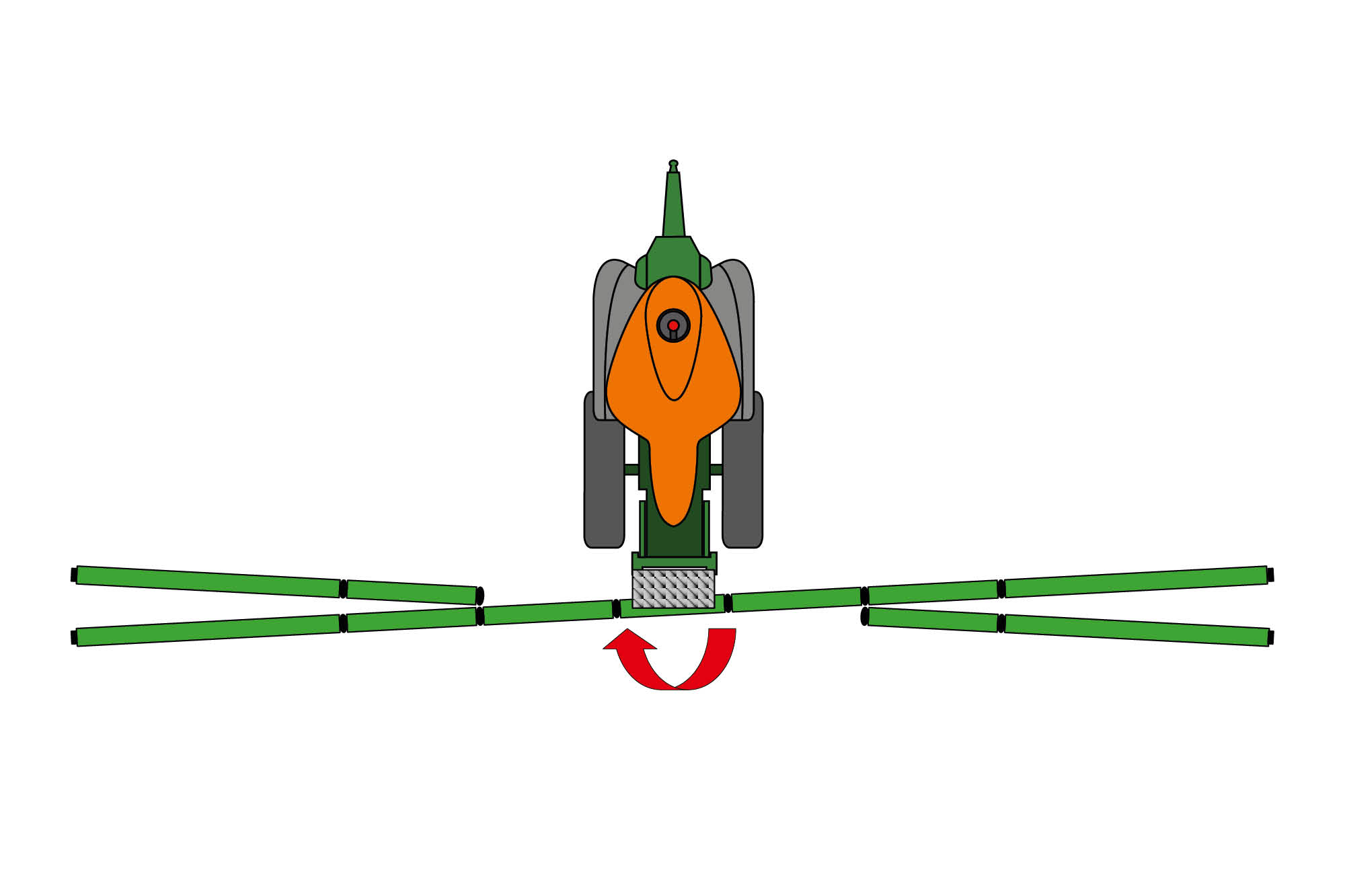

Снижение симметричных и асимметричных колебаний

SwingStop plus может очень эффективно выравнивать симметричные колебания, возникающие, например, при ускорении и торможении. Новая конструкция системы компенсации колебаний позволяет индивидуально регулировать оба сегмента штанги. С системой SwingStop plus каждый сегмент имеет гидроцилиндр, который активно противодействует при возникающих колебаниях. За счет этого надежно снижаются также асимметричные колебания штанги, возникающие, например, при прохождении поворотов.
