Semoir compact Cataya

Les RoTeC sont sans entretien et travaillent en toute fiabilité, même avec des volumes de paille et de végétaux importants. La formation du sillon et l'accompagnement optimal de la semence dans le sol sont assurés d’un côté par le disque semeur et de l’autre par le disque ouvreur. La roue de jauge Control 10 ou Control 25 empêche la terre d’adhérer sur le disque semeur et assure parfaitement le respect de la profondeur de semis définie.

Les écarts de rangs possibles sont de 12,5 cm et de 15 cm.

Avantages du RoTeC

• Elément semeur monodisque pour les sites humides et cohésifs
• Très bon auto-nettoyage pour le disque de guidage en profondeur
• Découplage du guidage d’élément semeur et du rappuyage
• Pression de terrage supplémentaire jusqu’à 35 kg

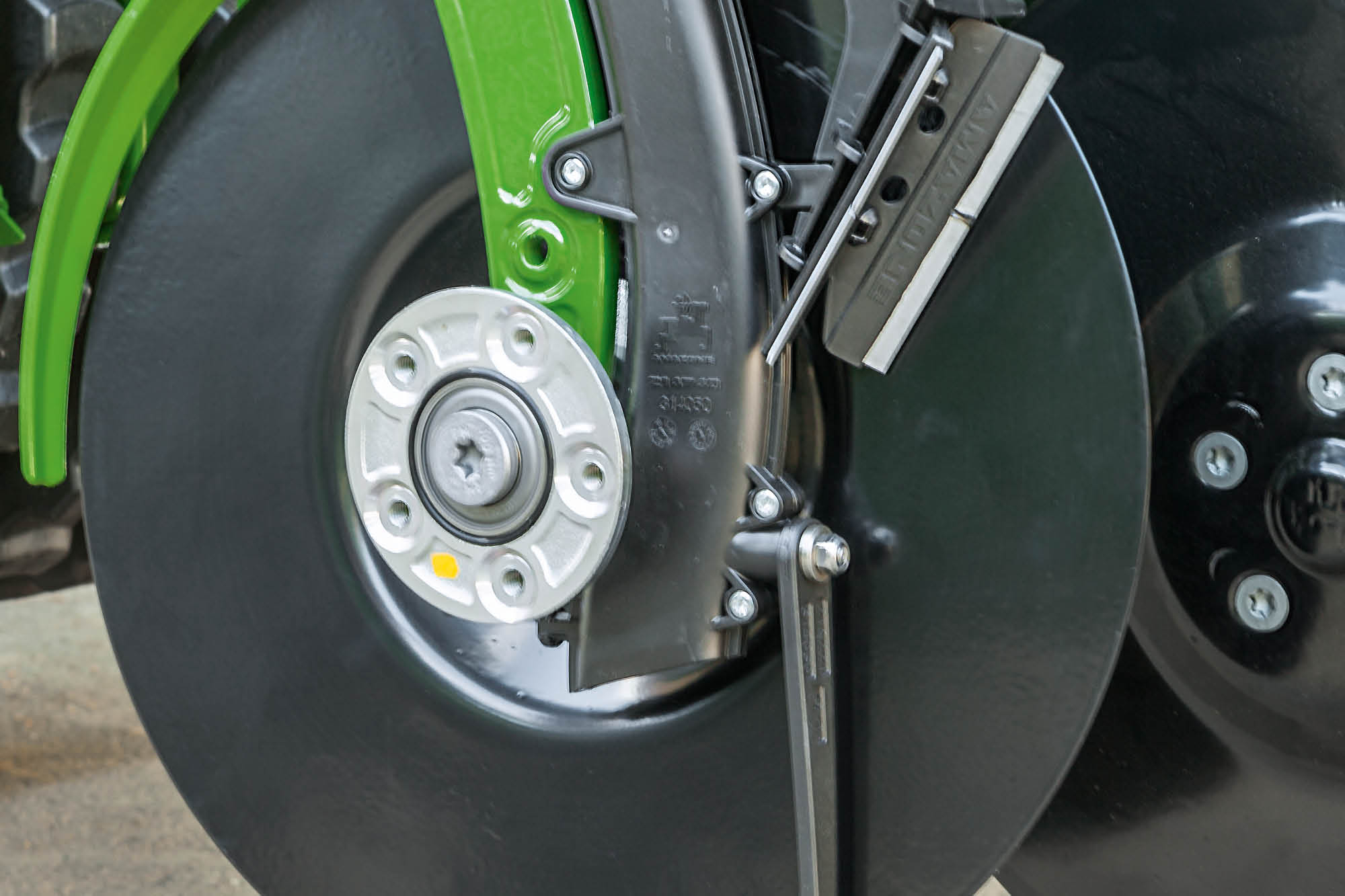

RoTeC le mono disque sans entretien

1. Réglage précis en profondeur de 1 cm à 6 cm.
2. Bras support renforcé avec une pression de terrage jusqu’à 35 kg. Réglage central de la pression de terrage.
3. Roulette de guidage en profondeur autonettoyante Control 25 mm ou 10 mm pour un guidage homogène en profondeur.
4. Disque ouvreur pour former un sillon parfait.
5. Descente d’alimentation de semence jusqu’au disque ouvreur pour une implantation homogène de la semence.
6. Disque semeur ∅ 320 mm en acier au bore, angle de travail 7°, pour une progression régulière de l’élément semeur.
7. FlexiDoigts pour un recouvrement parfait de la semence.

Le système RoTeC a fait ses preuves plus de 2 000 000 de fois !

L’indépendance de réglage de la profondeur de semis et de la pression au sol est l’un des avantages imbattables du disque RoTeC. De ce fait le disque est relevé une seule fois en franchissant une pierre. Par ailleurs, la pression de disque et de recouvreur peut être réglée de façon indépendante. Le guidage très homogène et précis du disque RoTeC est assuré par une roue de jauge Control 10, offrant une large surface de contact de 10 mm ou une roue de jauge Control 25 avec une surface de contact de 25 mm de large, directement sur le disque.

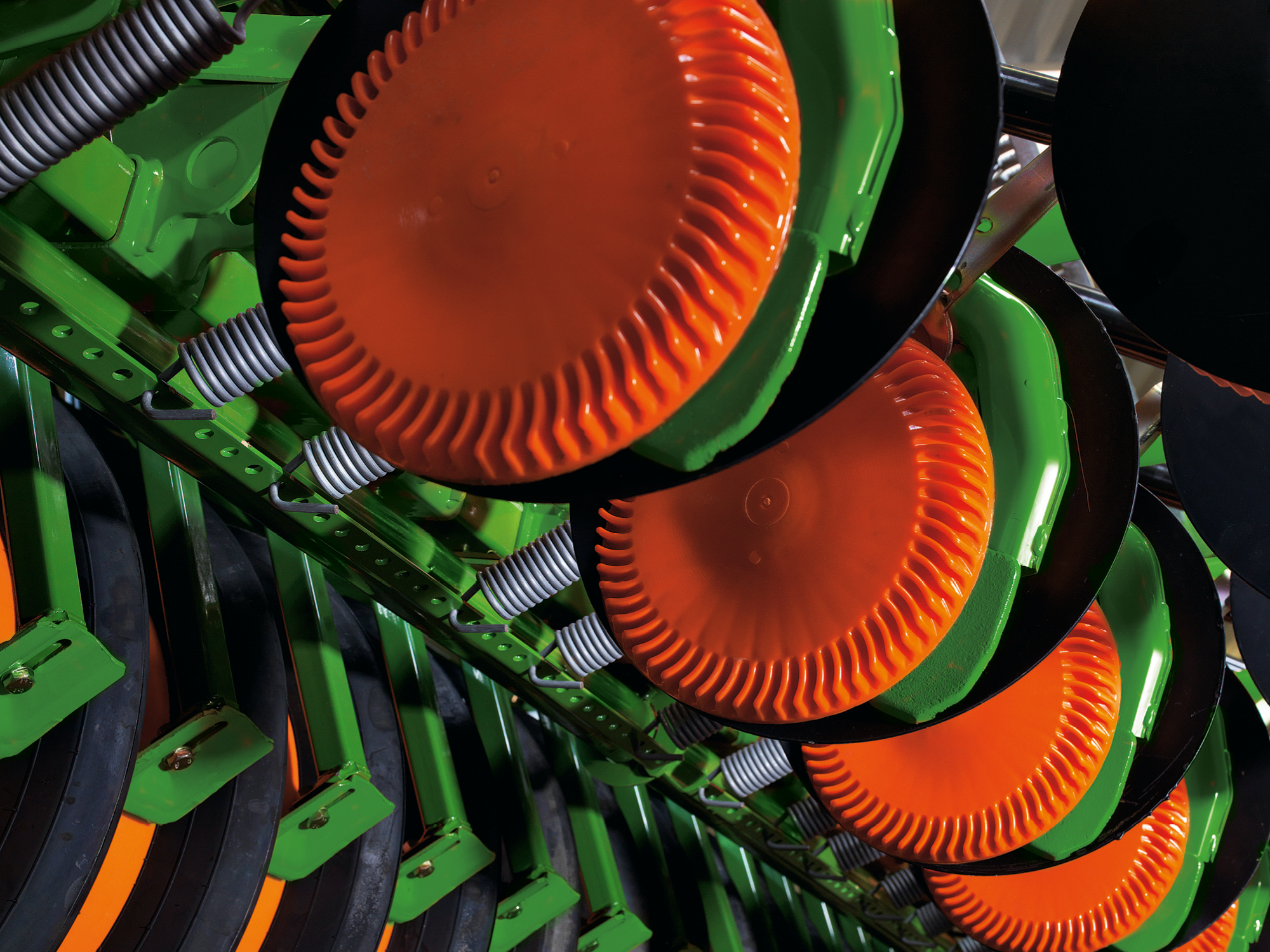

Le réglage de base de la profondeur de semis se fait sans outil et en trois paliers, directement sur le disque.

Les RoTeC peuvent travailler avec une pression de terrage jusqu’à 35 kg. Chez AMAZONE, la pression de terrage effective est comparativement beaucoup plus élevée car la pression s’exerce uniquement sur le disque RoTeC et non pas répartie sur la roulette de rappui arrière. Pour semer le colza ou les semences précoces dans des conditions sèches, il est possible de semer avec une faible pression sur l’élément.

1. Pression sur la herse-peigne 100 %
2. Pression sur les éléments semeurs 100 %

Aperçu du double disque TwinTeC sans aucune maintenance

1. Recouvreur réglable : l’angle d’attaque est réglé en fonction des reliquats de paille.
2. Réglage central et indépendant à 100 % de la profondeur d’implantation et de la pression de terrage.
3. Fixation du TwinTeC sur des éléments en caoutchouc pour l’amortissement et l’adaptation centrale de la pression de terrage de 0 à 40 kg.
4. Tôle de protection avant
5. Rondelles d’espacement pour le rattrapage en fonction de l’usure des disques.
6. Fixation des disques sur 5 points avec vis Torx noyée. Aucune usure sur les rondelles de fixation.
7. Palier sans maintenance. Aucun point de graissage pour un disque sans aucune maintenance.
8. Double disque ∅ 340 mm, angle de 10°, écarts de rangs 12,5 et 15 cm.
9. Racleur intérieur – variante HD.
10. Roues de jauge / roulettes de rappui largeur 50 mm (décrotteur en option).

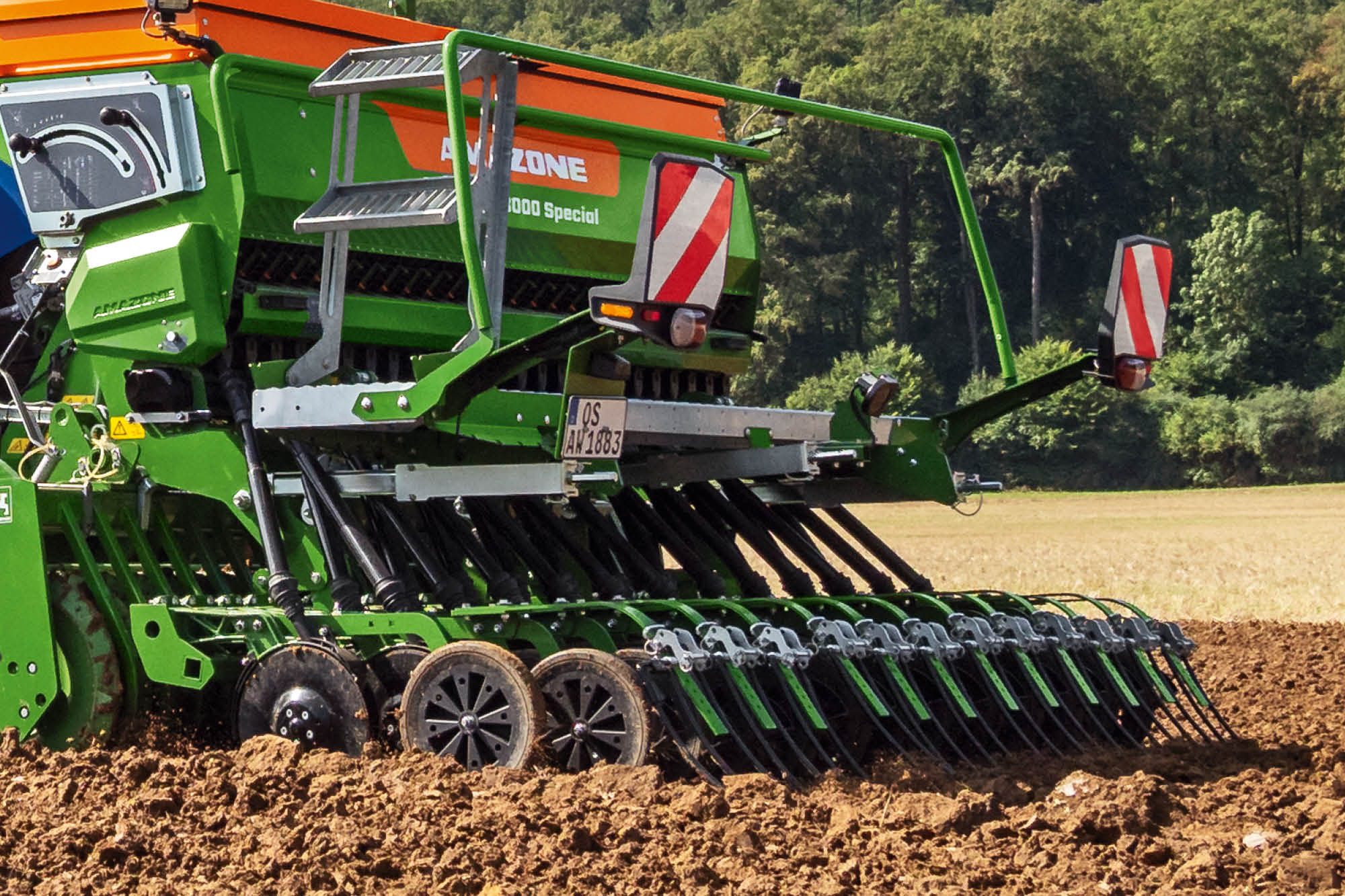

Avec le TwinTeC special pour le Cataya Special, le semoir compact mécanique est idéal pour les sols légers à moyens à des vitesses jusqu’à 8 km/h. Avec une pression de terrage des disques jusqu’à 40 kg, l’élément semeur progresse avec une régularité exemplaire dans le sol et dépose la semence avec fiabilité et précision.

Avantages du TwinTeC special

• Force de levage moindre grâce à sa construction légère
• Maniabilité renforcée sur route et dans le champ grâce à la construction compacte
• Bonne homogénéité du sol grâce au rouleau de guidage en profondeur en aval
• Guidage parfait en profondeur et réglage simple grâce au rouleau de guidage en profondeur en aval
• Alternative économique au double disque TwinTeC
• Pilotage facile et maintenance ultra simple

Pour pouvoir respecter la profondeur d’implantation de chaque TwinTeC special, une roulette de guidage en profondeur Control 50 derrière chaque double disque assure un guidage précis en profondeur. Réglage simple de la profondeur d’implantation réalisé par le biais de 2 broches à droite et à gauche à l’arrière du Cataya Special. La roulette dispose de 2 positions d'amplitude de réglage selon les plages de profondeurs de semis souhaitées.

Plages de réglage en continu :

• Position inférieure du rouleau de guidage en profondeur : de 1 à 4,5 cm
• Position supérieure du rouleau de guidage en profondeur : 2,5 à 6 cm

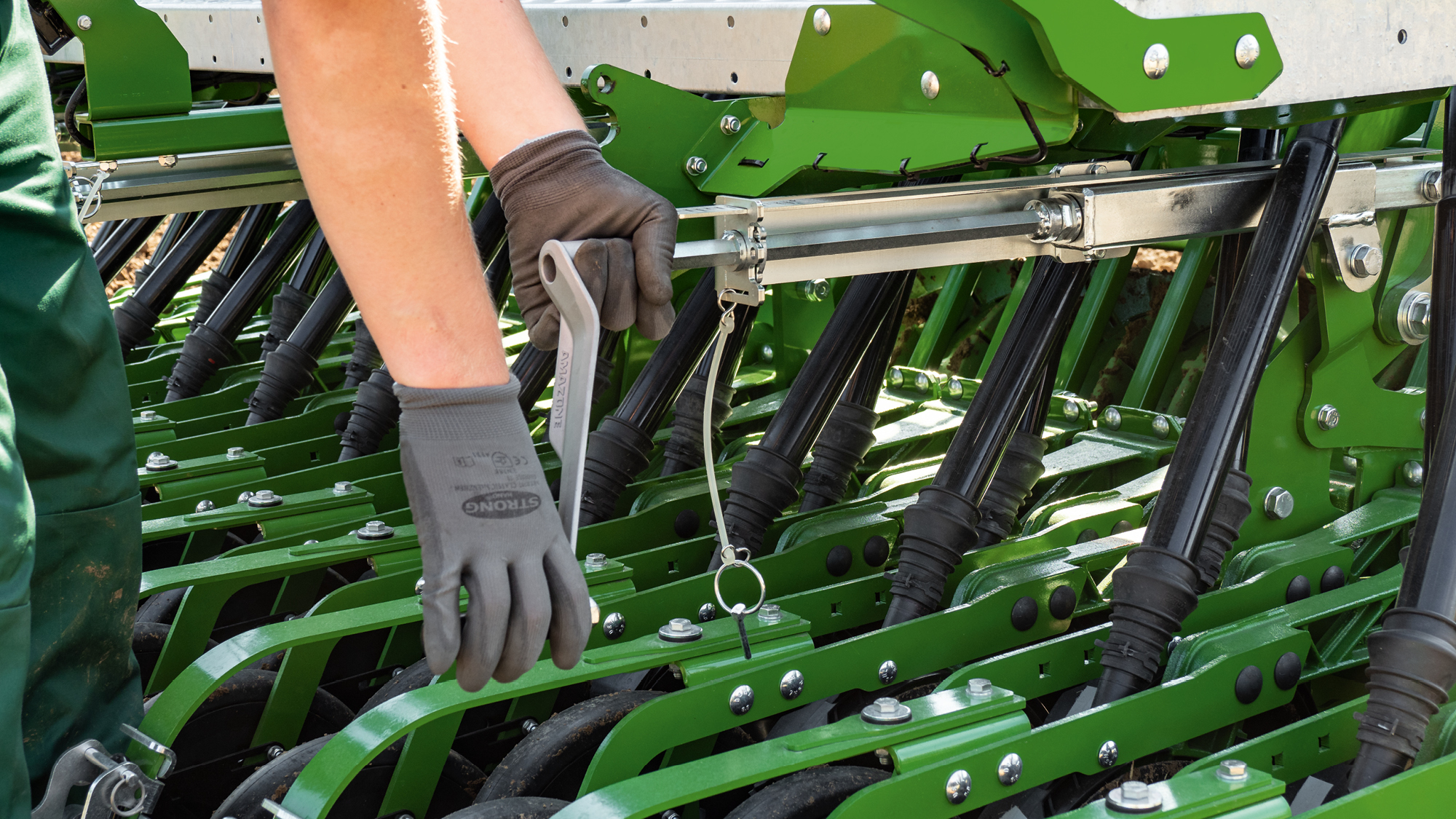

Le réglage de la pression de terrage est central par le biais d’une broche au centre à l’arrière du Cataya Special.

Aperçu de l’élément semeur double disque TwinTeC sans entretien

1. Recouvreur réglable : L’angle d’attaque est réglé en fonction des reliquats de paille.
2. Parallélogramme parfait avec le tirant supérieur pour le réglage central de la profondeur de semis de 0 à 6 cm.
3. Réglage central et indépendant à 100% de la profondeur d’implantation et de la pression de terrage.
4. Fixation du TwinTeC à des éléments en caoutchouc pour amortissement et adaptation centrale de la pression de terrage de 0 à 60 kg.
5. Tôle de protection frontale en acier.
6. Disques entretoises pour réajuster en fonction de l’usure du disque.
7. Fixation des disques sur 5 points avec vis Torx noyée. Aucune usure sur les rondelles de fixation.
8. Palier sans entretien. Aucun point de graissage pour un disque sans aucune maintenance.
9. Double disque ∅ 340 mm, angle de 10°, écarts de rangs 12,5 et 15 cm.
10. Racleur intérieur – en option variante HD.
11. Roues de jauge / roulettes de rappui largeur 50 ou 65 mm (racleur en option).

Équipé des doubles disques performants TwinTeC, le semoir offre un double disque précis et robuste. Avec un diamètre de disque de 340 mm et une pression de terrage de 60 kg, l’élément semeur permet une implantation très précise et parfaite de la semence, même à des vitesses élevées et sur des sols hétérogènes. Grâce au guidage de l’élément semeur dans un parallélogramme, la pression de terrage et la profondeur d’implantation peuvent être réglées de façon indépendante pour garantir une implantation parfaite de la semence. Même dans les conditions les plus difficiles l’élément semeur se démarque par sa régularité.

Avantages du double disque TwinTeC

• Flexibilité maximale autorisant un réglage central indépendant de la profondeur d’implantation et de la pression de terrage
• Implantation ultra précise de la semence suite à une progression très régulière et homogène de l’élément semeur
• Profondeur de semis constante grâce à une pression de terrage élevée et constante de 60 kg
• Suivi optimal des reliefs du sol sur la base d’un guidage de l’élément semeur dans le parallélogramme
• Réglage central, simple de la profondeur de travail
• Semis fiable exempt de bourrage, même dans des conditions difficiles, grâce à un débattement important
• Exempt de maintenance

Pour pouvoir respecter la profondeur d’implantation, une roulette derrière chaque TwinTeC assure un guidage précis en profondeur. Positionnée à 195 mm du double disque ouvreur et fixée sur le haut de l'élément, ce montage permet suffisamment de place pour le passage de la matière. Le faible angle d’attaque des disques semeurs de 10° limite le bourrage, même à des vitesses élevées et avec des résidus de récolte importants.

2 roues de jauge différentes sont disponibles. La roue de jauge Control 50 mm qui offre une capacité de franchissement élevée, idéale en conditions intermédiaires et dans les argiles. La roue de jauge Control 65 mm offre une portance plus élevée, notamment pour des sols plus légers.

Le soc robuste après labour pour le Cataya Special

Le soc WS est adapté pour le semis après labour ou si le volume de paille est réduit, par ex. après le colza ou les betteraves. Le matériau de la pointe de soc en fonte trempée offre une durée de vie importante. Pour les exploitations ayant des sols usants, la pointe du soc est remplacée rapidement en cas d’usure, il suffit de dévisser une seule vis.

La disposition sur 3 rangées et le pas du soc important garantissent l’absence de bourrage dans la zone des socs. Un cône de guidage dans le soc accompagne la semence avec précision jusque derrière la pointe du soc au plus près du sol. L’appui du soc empêche les bourrages au niveau de l’extrémité de celui-ci lors de l’arrêt de la machine.

1. Appui du soc
2. Pointe de soc en fonte dure

La pointe de soc sabre a été conçue pour une implantation très superficielle de la semence sur les sols légers ou pour le semis mulch avec un volume de paille moyen. Elle peut remplacer la pointe de soc WS en un rien de temps.

Les sabots de semis en bande sont faciles à adapter et permettent de répartir la semence en bandes et de réduire la profondeur d’implantation.

Le réglage mécanique de la pression de terrage permet un réglage continu de la pression de l’élément semeur. Le double disque TwinTeC et le RoTeC peuvent être réglés de façon centrale depuis le SmartCenter. Au niveau du TwinTeC, il est possible par exemple dans la zone des roues du tracteur, d’augmenter la pression de terrage de 6 kg supplémentaires par des ressorts complémentaires.

• Standard pour le Cataya Special et le Cataya Super

Le réglage hydraulique de pression de terrage permet une modulation confortable depuis la cabine et un relevage des éléments semeurs jusqu’à 145 mm. Le relevage des éléments est particulièrement utile pour travailler les fourrières du champ.

• En option pour le Cataya Special avec monodisque RoTeC ou double disque TwinTeC special
• En option pour le Cataya Super avec double disque TwinTeC

L’équipement spécial du système hydraulique Confort pour le Cataya Super permet une utilisation des fonctions hydrauliques pression de terrage, relevage d’élément semeur et éventuellement du relevage de recouvreur par le biais du terminal du tracteur. Un seul distributeur sur le tracteur suffit.

Avantages du Confort hydraulique

• Pilotage des fonctions hydrauliques pression de terrage, relevage d’élément semeur et relevage de recouvreurs par le biais du terminal du tracteur
• Ajustement optimal de la pression de terrage en fonction des conditions dans le champ
• Lisibilité aisée de la pression de terrage
• Limitation de la limite supérieure et inférieure de la pression de terrage

La herse FlexiDoigts destiné à recouvrir les sillons de semis en surface, travaille sans aucun risque de bourrage, même avec des volumes de paille importants. Avec des éléments indépendants et articulés, celle-ci s’adapte aux irrégularités du sol et assure un recouvrement homogène de la semence. La pression d’enterrage de la herse est réglée mécaniquement de façon centralisée. Un réglage de herse hydraulique est aussi disponible en option, l’adaptation est alors automatique, associée au réglage hydraulique de la pression de terrage des socs. Il est possible de commander en option un relevage hydraulique de la herse.

Le TassAprès® pour le Cataya Super rappuie les lignes de semis, en surface, afin de générer des conditions de germination optimales. Cette opération est particulièrement recommandée sur les sols légers, secs pour les semis de cultures d’été ou de colza. Le profil ondulé de la surface qui en résulte réduit les phénomènes d’érosion. Avec un débattement de ± 100 mm, la pression de terrage de l'élément semeur se règle indépendamment du TassAprès® pour un parfait suivi du sol.

Les deux systèmes doubles disques TwinTeC peuvent être équipés en option d’une herse fixée directement. Le guidage en profondeur est facile, même si le sol est inégal, grâce à la fixation montée sur lame-ressort des herses. En cas d’usure, celle-ci est compensée par un réglage sur 7 positions jusqu’à 150 mm. L’intensité de la herse peut aussi être réglée en modifiant l’emplacement d’un axe
 sur 3 positions (30°, 45°, 60°). Grâce à l’encombrement contenu de la herse, le semis peut se faire jusque dans les angles du champ.
