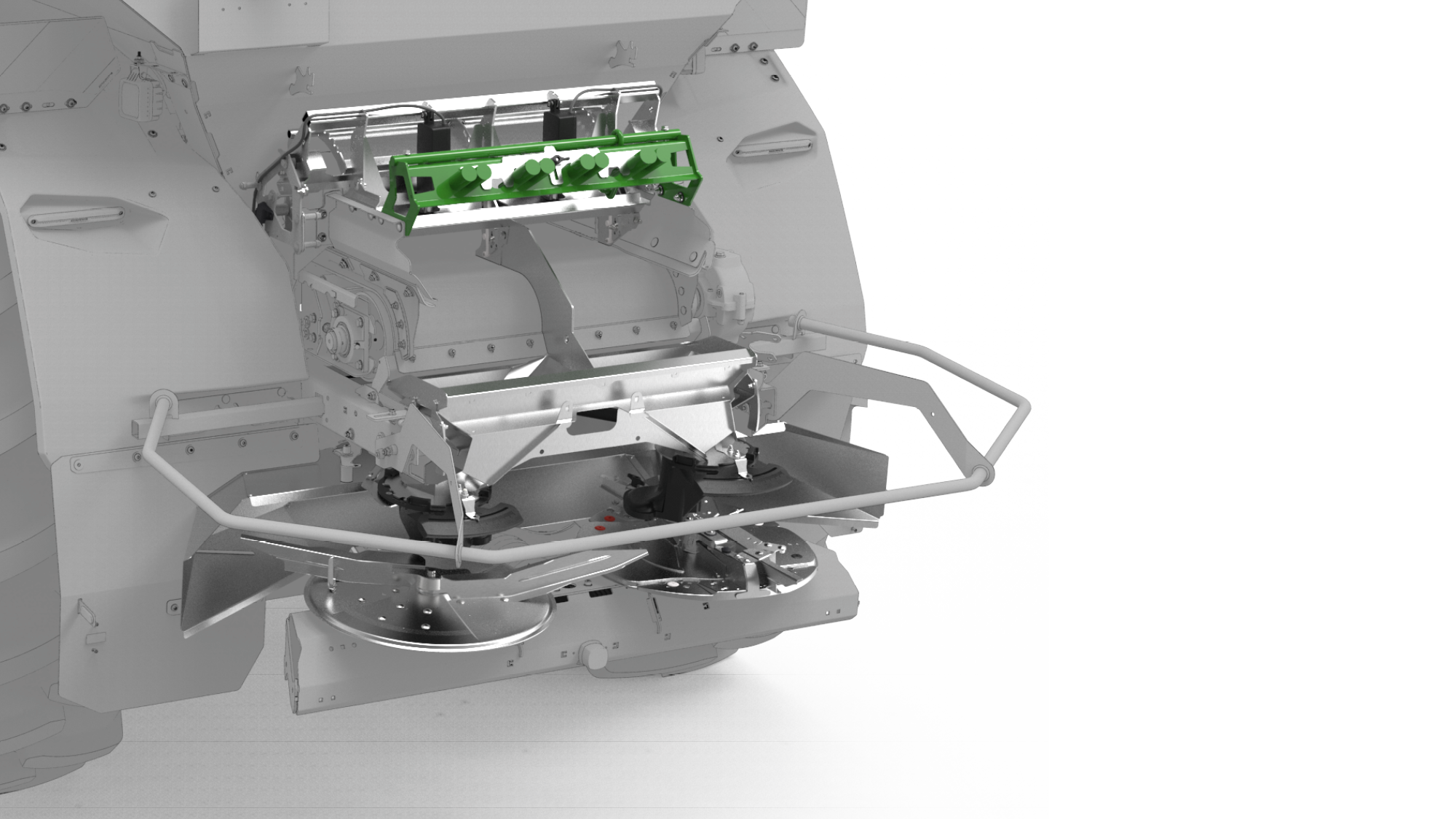

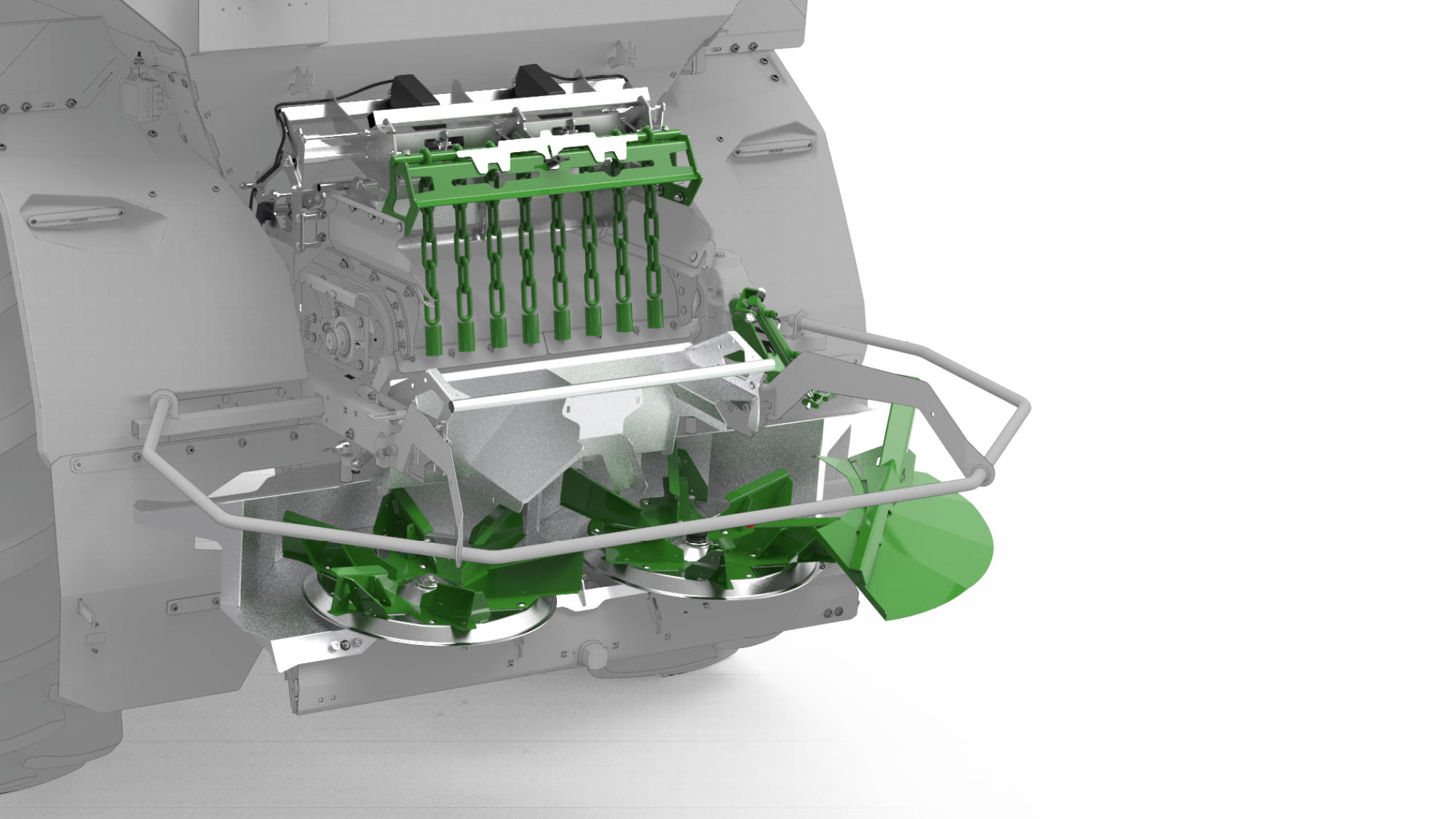

La particularité du ZG-TX est de permettre un passage rapide et simple du mode "engrais minéraux" au mode "amendements organiques". Seules quelques pièces sont interchangées ou s'escamotent. Grâce au logiciel, le terminal reconnaît l’équipement en place sur la machine. De fait, l’épandeur multiproduits est complètement modifié en 25 minutes, pour ensuite épandre plutôt des éléments organiques ou plutôt des engrais minéraux. Une fois la modification réalisée, on utilise l’avantage des deux systèmes.

Cette conversion intuitive nécessite seulement le remplacement de 4 composants :
1. Tôle anti-projection
2. Disques d’épandage
3. Cône-glissière

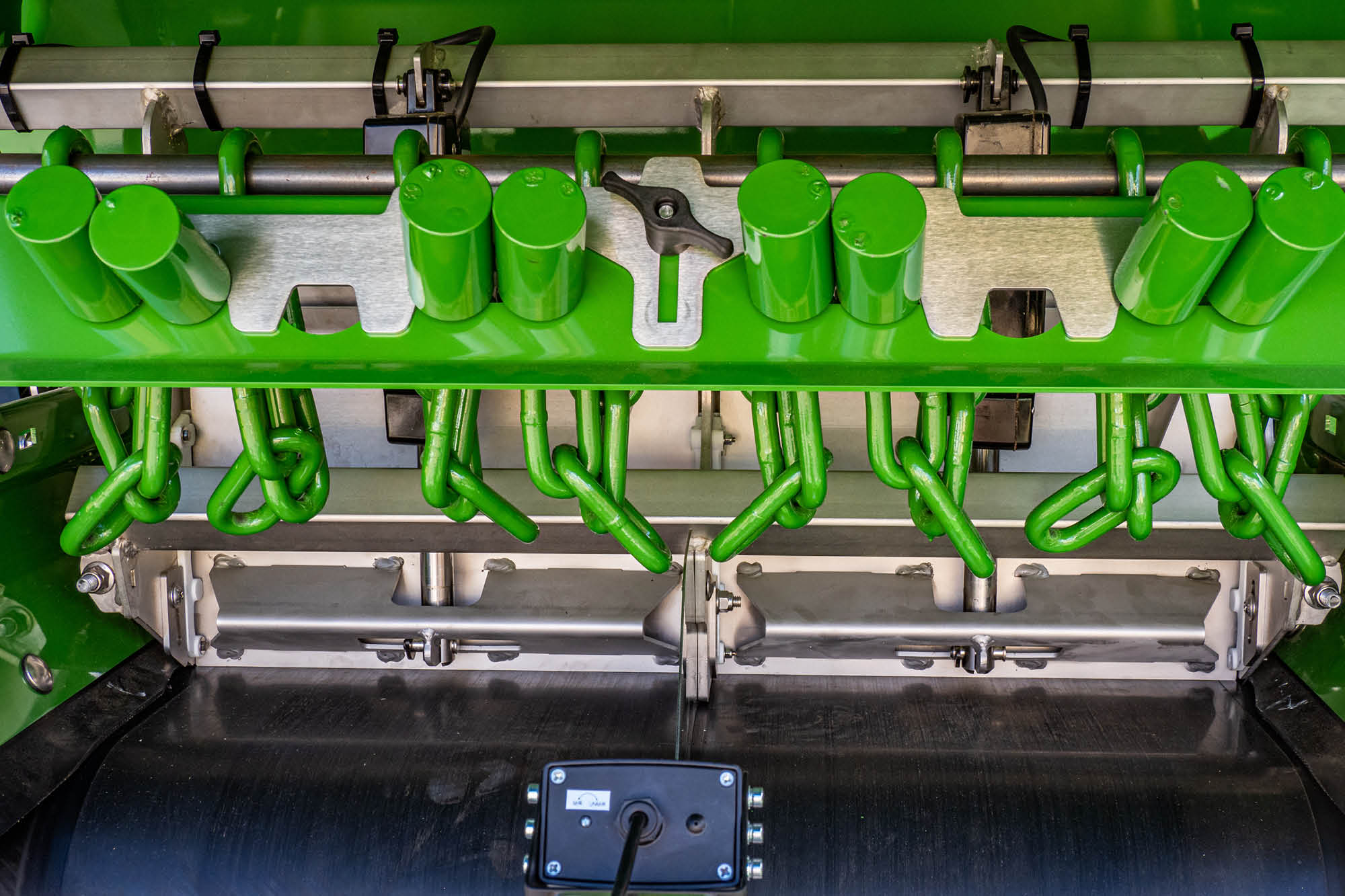

4. Grilles de remplissage

Vos avantages :

• Remplacement rapide de quelques composants
• Intuitif, assistance par un logiciel
• Aucun compromis vis-à-vis de la technique d’épandage
• Une seule machine pour tous les amendements

FlowControl intègre un capteur par disque ; il détermine les couples des différents disques d’épandage. En cas d’écart par rapport au volume nominal, FlowControl adapte immédiatement la position des trappes de dosage.

Avantages de FlowControl :

• Précision dès la première seconde
• Régulation précise du débit, quel que soit le côté
• Détection des fonctionnements à vide et des blocages

1. Double trappe : Régulation de débit, quel que soit le côté
2. FlowControl : Mesure des couples

La simple trappe manuelle qui peut être utilisée comme trappe de réduction en amendement organique ou la double trappe électrique pour l’engrais minéral offre 2 possibilités pour un dosage optimal. L’équipement ultra simple de trappe unique permet déjà un dosage asservi à la vitesse d’avancement.

L’interaction intelligente entre la vitesse du fond mouvant et la double trappe électrique assure une régulation rapide et précise. Ainsi avec l’utilisation des cartes de modulation ou de la coupure de tronçons, un dosage d’un côté ou de l’autre est aussi possible.

Avantages de la simple trappe

• Équipement simple et facile
• Débit proportionnel à l’avancement
• Étalonnage facile

Avantages de la double trappe électrique

• Régulation précise grâce à une interaction intelligente du fond mouvant et de la double trappe
• Dosage d’un côté ou de l’autre lors de l’utilisation des cartes de modulation et de la coupure de tronçons
• Coupure automatique jusqu’à 16 tronçons, associée au système électrique d’alimentation

AMAZONE propose un dispositif d’étalonnage pour le contrôle simple et rapide du débit. Grâce au menu d’étalonnage, le processus est intégré de façon intuitive dans le logiciel et exclut les erreurs de commande. Il est de ce fait possible de garantir un débit précis, même sur les machines les plus simples.

Tronic – Entraînement mécanique

Le système d’épandage du ZG-TX est entraîné mécaniquement. L’épandeur est équipé en standard d’une sécurité à friction sur l’arbre à cardans. Un boitier central permet de démultiplier le régime entrant du tracteur, de façon à ce que les disques d’épandage bénéficient d’un régime plus élevé. L’épandage peut donc se faire sur une largeur de travail maximale à de faibles régimes moteur, économisant ainsi le carburant.

• En fonction de l’équipement, il est possible de commuter entre 1 et 16 tronçons.

Jusqu’à présent, le terme épandeur multiproduits décrivait des machines à fond mouvant dosant sur 2 disques, soit de l’engrais minéral, soit des amendements organiques spécifiques lourds et humides. Cependant les exigences en termes de précision augmentent aussi sur ce segment de produit, tout particulièrement pour la partie organique. Face à ce constat, AMAZONE s'engage dans de nouvelles voies en matière de dosage d'engrais et combine la précision éprouvée du système d’épandage TS. Le résultat est nouveau à bien des égards !

A la place d’une simple glissière, via laquelle le produit épandu est dosé sur le disque, un réglage du point d’alimentation défini est intégré sur le ZG-TX. Sur le modèle électrique en option, ce réglage est permis par les fonctionnalités telles que HeadlandControl et Section Control.

Le pivotement du système d’alimentation vous offre la plus grande plage de largeurs de travail possible. Avec seulement 3 jeux d’aubes d’épandage, les largeurs de travail couvertes vont de 15 m à 54 m.

Vos avantages

• Parfaite répartition transversale sur des largeurs de travail jusqu’à 54 m
• Réglage précis
• Section Control avec 16 tronçons

1. Réglage défini du point d’alimentation
2. Disque d’épandage avec AutoTS intégré dans le disque côté droit

Système d’épandage en acier spécial – pour une longévité élevée

Sur les épandeurs TS, l’ensemble du système d’épandage est en inox pour lui assurer une longévité élevée.

Les aubes d’épandage sont faciles et rapides à remplacer par le biais d’un système de changement rapide. Une solution parfaite, par exemple pour les entrepreneurs.

Le passage du plein champ aux bordures se fait via le système AutoTS, sans changer de disques et depuis la cabine.

1. Le système d’épandage en bordure AutoTS intégré aux disques est actionné électriquement.

Aubes d’épandage revêtues d’un métal dur
Les aubes d’épandage sont revêtues d’une protection d’usure spéciale très résistante. Leur durée de vie est ainsi triplée.

Plages de largeurs de travail optimales des jeux d’aubes d’épandage, en fonction du produit à épandre :

• TS 10 = 15 m – 27 m max.
• TS 20 = 21 m – 33 m max.
• TS 30 = 24 m – 54 m max.

Épandage normal
Le réglage du système d’alimentation permet de modifier le point de chute de l’engrais sur le disque d’épandage et de réguler ainsi la direction de projection et la répartition transversale. La force de projection peut aussi être modifiée en variant le régime des disques.

Courbe d’épandage parfaite grâce à la zone de projections multiples

La forme et la courbure particulières des aubes d’épandage permettent de former, au niveau de l‘organe d’épandage TS, des nappes d’engrais multiples. Ainsi les nappes des aubes d’épandage longues et celles des aubes courtes ne s’influencent pas entre elles et conservent une trajectoire optimale.

Courbe d’épandage tridimensionnelle

Le système d‘épandage a été développé avec des modèles d’épandage en trois dimensions pour une répartition transversale parfaite, jusqu’à obtenir une largeur de travail de 54 m. Les grandes zones de recouvrement assurent un modèle d’épandage parfait et sont nettement plus stables face à toutes les influences extérieures, telles que le vent latéral, le dévers, l’humidité de l’air et la qualité variable de l’engrais.

1. Répartition transversale (largeur de travail 36 m)
2. Portée de projection 72 m

Avec AutoTS, le dispositif d’épandage en bordure intégré dans les disques peut être utilisé du côté droit. Les trois modes de bordure (bordure, limite et bord de fossé) sont pilotés depuis le terminal en cabine.

Principe de fonctionnement génial de l’AutoTS

Un vérin fait pivoter l’aube d’alimentation d‘environ 10° pour que l‘engrais soit guidé sur l’aube d’épandage de bordure plus courte. L’engrais est projeté nettement moins loin, sans le solliciter mécaniquement.

Efficacité et précision – Épandre uniquement là où l’engrais est utile aux plantes

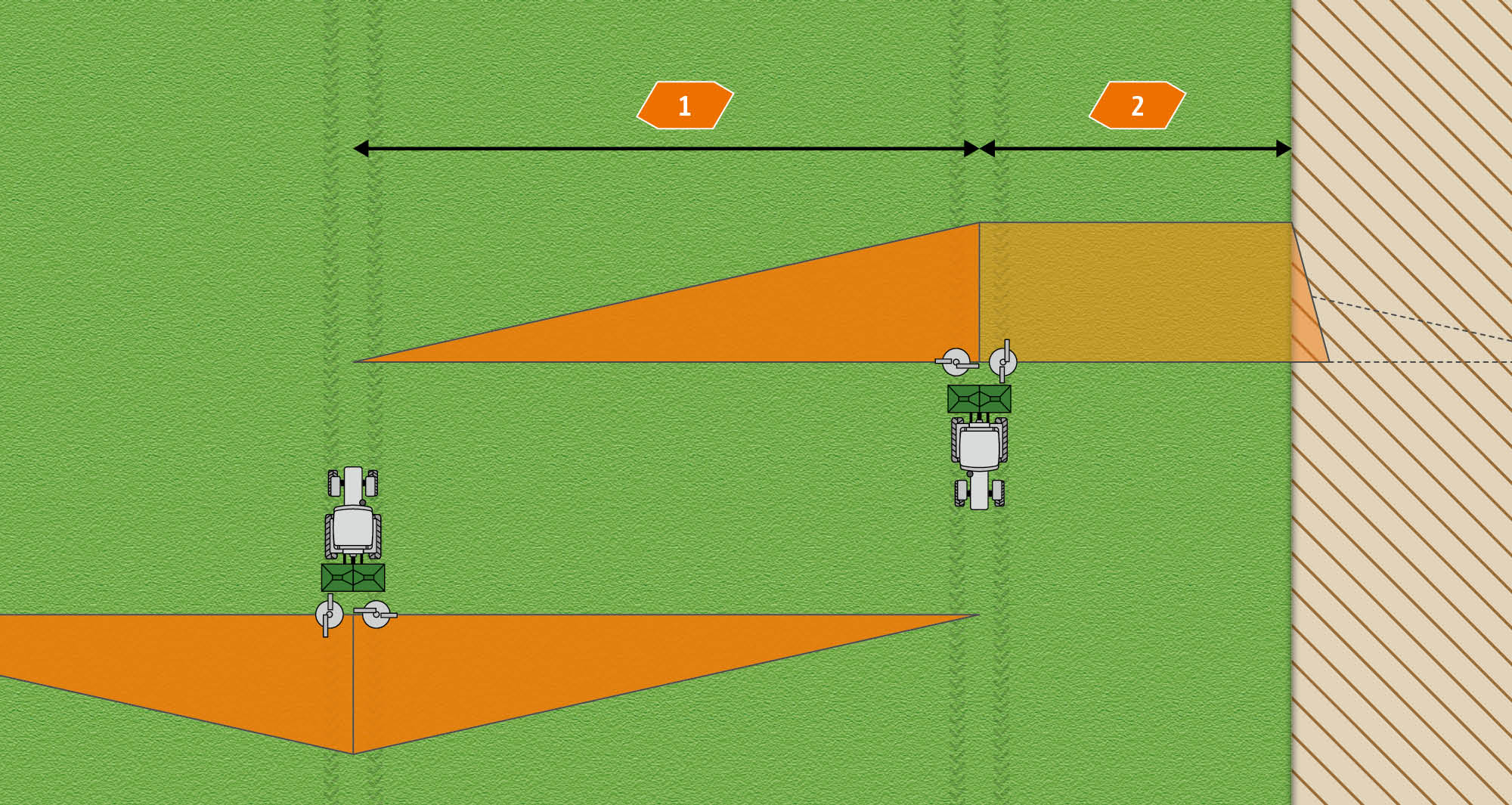

Épandage en bordure (orientation rendement)
La parcelle contiguë est une surface à usage agricole. La projection d’une quantité minime d’engrais au-delà de la limite du champ est donc tolérée. La totalité de la quantité nominale est épandue jusqu'à la limite du champ.

Épandage en limite (orientation environnement)
Si la parcelle est en limite de route ou d’une piste cyclable, aucun engrais ne doit être projeté au-delà de la limite du champ. Pour ce faire, la portée de projection est ajustée en associant la trappe de débit.

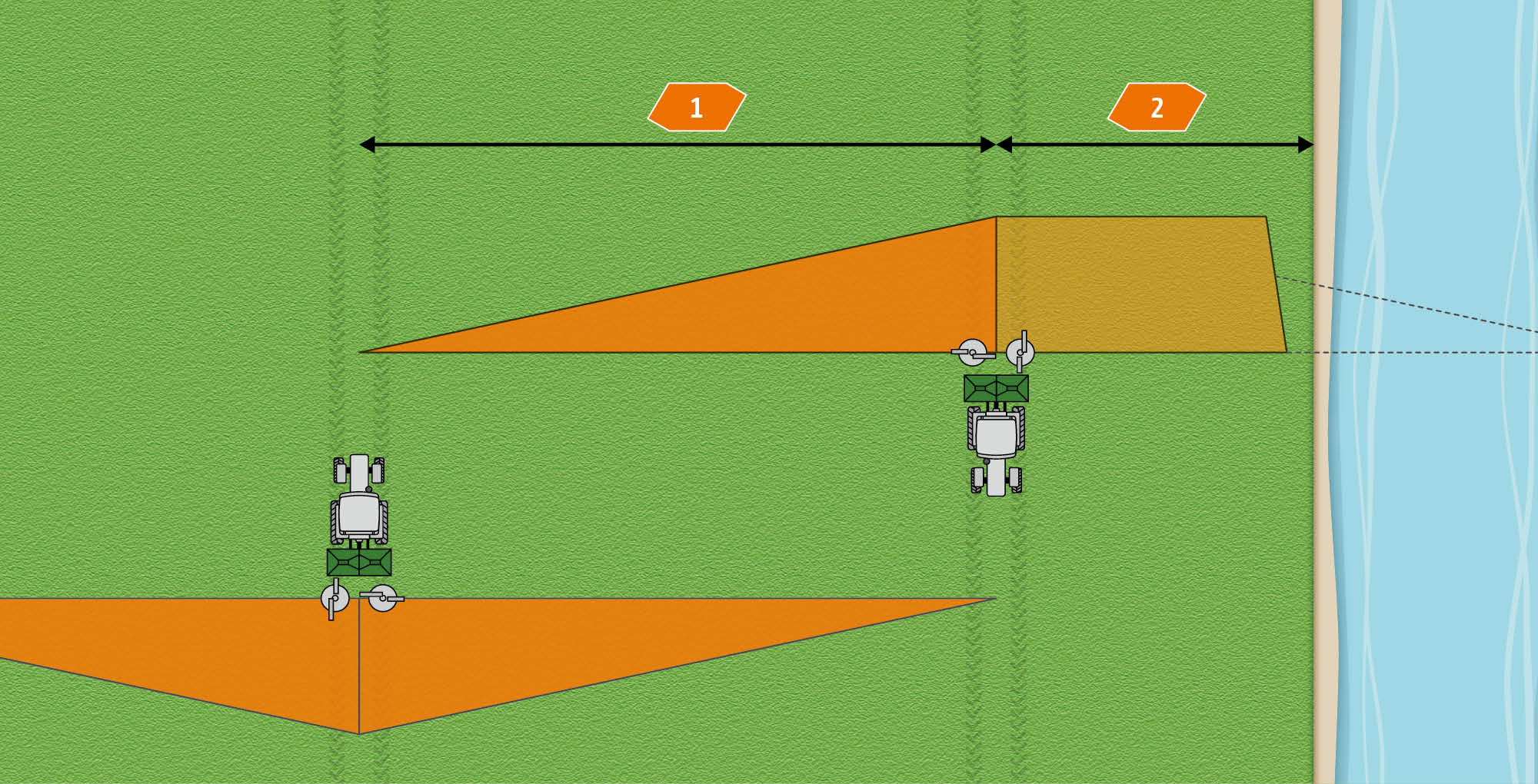

Épandage en fossé (orientation environnement)
Si une eau de surface est à proximité directe de la bordure du champ, le décret en vigueur concernant l’emploi des fertilisants impose de respecter une distance définie par rapport au point d'eau lors de la fertilisation. Pour ce faire, la portée de projection est encore réduite en associant la trappe de débit.

Le système d’épandage en bordure AutoTS permet à l’utilisateur de créer avec une fiabilité exceptionnelle des courbes d’épandage fortement décroissantes et de générer ainsi des conditions de croissance optimales à proximité de la limite du champ. Le rendement est nettement supérieur par rapport à celui obtenu avec les méthodes d'épandage en bordure utilisées jusqu'à présent.

Le système d’épandage AutoTS réduit automatiquement le débit pour l’épandage en bordure. La modification de dose est réalisée par paliers en pourcentage, librement choisis. Comme les deux disques d’épandage peuvent être pilotés indépendamment l’un de l’autre, la modification est faite unilatéralement ou des deux côtés.

Les essais dans les champs prouvent les meilleurs résultats d’épandage en bordure


L’objectif des essais dans les champs étaient de démontrer que les dispositifs d’épandage en bordure apportent des avantages écologiques mais ont également une influence importante sur le potentiel de rendement dans la zone de bordure.

Une technique précise est nécessaire pour épandre la dose intégrale jusqu’en bordure du champ, même avec de grandes largeurs de travail, et éviter les pertes d’engrais en dehors de la limite du champ.

AutoTS satisfait à ces exigences. Des rendements supérieurs sont donc attendus, même dans la zone de bordure.

Résultats/points clés de l’essai

• Plus la largeur de travail est importante ou plus la taille de parcelle est petite, plus les systèmes d’épandage en bordure sont rentables.
• Les courbes d’épandage avec l’AutoTS évoluent de manière relativement constante à un niveau élevé jusqu'à proximité de la bordure du champ, avant de chuter de manière extrêmement abrupte.
• AutoTS obtient des manques nettement plus faibles et donc des rendements plus élevés.

Le problème : Sur- et sous-dosage d’engrais en fourrière

Le système d’épandage en bordure AutoTS permet à l’utilisateur de créer avec une fiabilité exceptionnelle des courbes d’épandage fortement décroissantes et de générer ainsi des conditions de croissance optimales à proximité de la limite du champ. Le rendement est nettement supérieur par rapport à celui obtenu avec les méthodes d'épandage en bordure utilisées jusqu'à présent.

Instant de coupure en fourrière : Sans HeadlandControl

• L’épandeur coupe trop tard, il est déjà dans le virage
• Le tracteur devrait passer au-delà de la voie de fourrière

Résultat : Zones de sur- et de sous-dosage en fourrière

1. Surdosage (vert foncé)
2. Sous dosage (blanc)
3. Fourrière standard
4. Portée de projection intérieure sans HeadlandControl

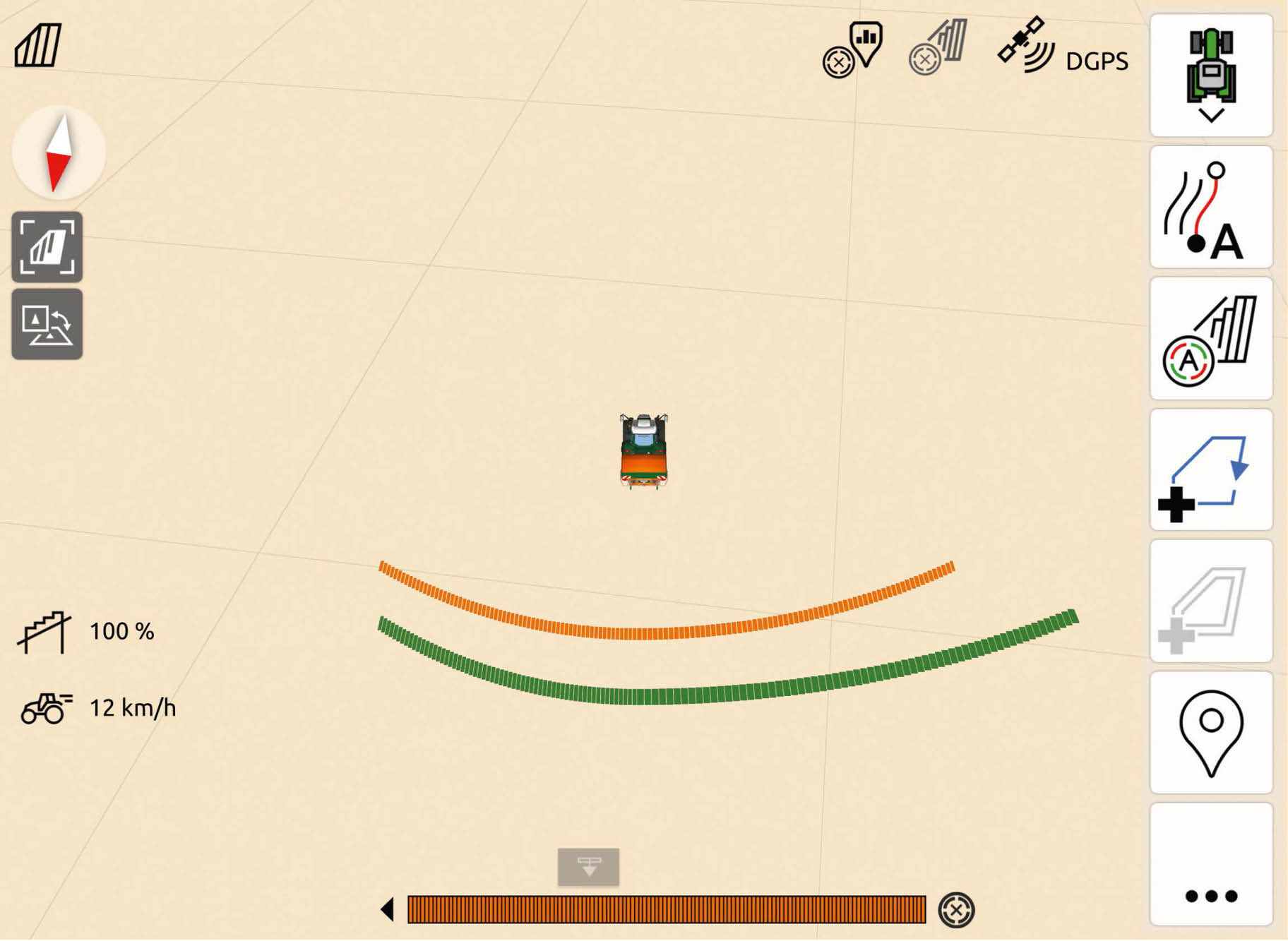

La solution : HeadlandControl

Lorsqu‘HeadlandControl est activé, la portée de projection et le débit sont augmentés côté intérieur du champ, le point de coupure migre alors vers l’intérieur du champ. Par ailleurs, la nouvelle coupure de tronçons qui est désormais adaptée à la forme de la zone de projection a pour effet une coupure des tronçons de l’extérieur vers l’intérieur en arrivant en fourrière. Les zones de sur-dosage et de sous-dosage en fourrière sont ainsi évitées.

Avec HeadlandControl

• Grâce à HeadlandControl, l’épandeur épand en fourrière plus loin dans la culture
• Le tracteur peut suivre les voies du pulvérisateur

Résultat : des cultures homogènes le long de la fourrière

1. Répartition transversale améliorée en fourrière
2. Point de coupure déporté
3. Fourrière étendue
4. Portée de projection intérieure avec HeadlandControl

Si le terminal utilisé dispose d’une fonctionnalité Section Control, comme par exemple la coupure de tronçons GPS-Switch AMAZONE, la coupure des tronçons peut être entièrement automatique, en fonction de la position GPS. Une fois le champ créé, en mode automatique le conducteur se concentre seulement sur la conduite de la machine car la coupure des tronçons dans les pointes et en fourrière est entièrement automatique.

Avantages de la coupure automatiques de tronçons :

• Davantage de confort et moins de stress pour l’utilisateur
• Augmentation de la précision, même de nuit ou à des vitesses plus élevées
• Moins de chevauchement et de manques
• Economie d‘intrants
• Réduction des dégâts sur les cultures et réduction des impacts environnementaux

GPS-Switch

Avec la coupure automatique de tronçons GPS-Switch, AMAZONE propose une coupure de tronçons entièrement automatique, basée GPS pour tous les terminaux AMAZONE et les épandeurs d’engrais, pulvérisateurs ou semoirs compatibles ISOBUS.

GPS-Switch basic

• Coupure automatique jusqu’à 16 tronçons
• Création d’une fourrière virtuelle
• HeadlandControl : Section Control optimisé pour la fourrière sous la forme de zone d’épandage avec les épandeurs d’engrais AMAZONE
