Прицепной опрыскиватель UX Special

Одновременно сверхпрочные и сверхлегкие

Штанги AMAZONE благодаря специальной профильной конструкции являются сверхпрочными и, в то же время, сверхлегкими. Ширина захвата штанги от 15 до 36 м позволяет оптимальную адаптацию к структуре хозяйства. Высокое качество обеспечивает долгий срок службы даже при очень больших наработках за сезон.

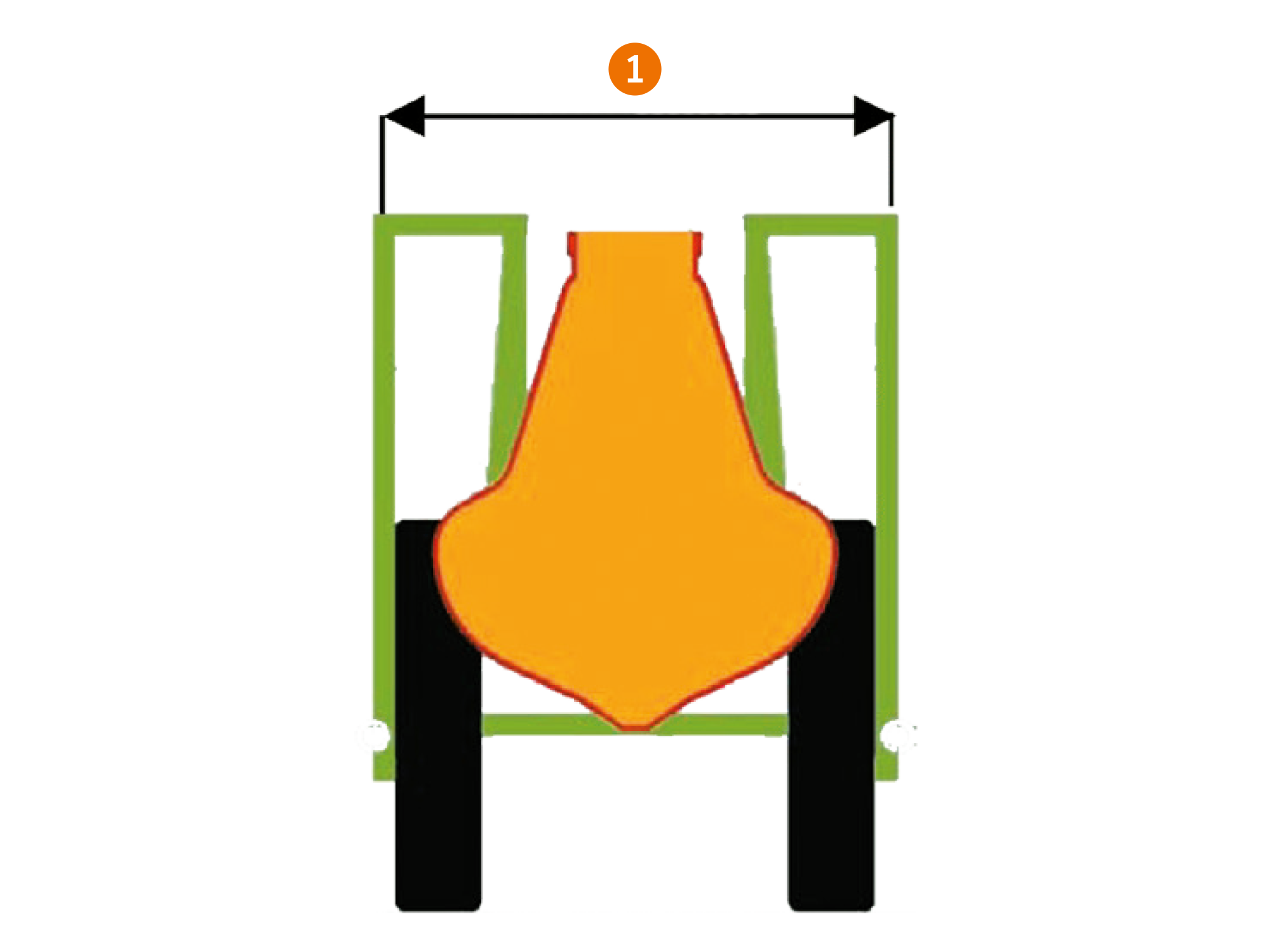

Компактные транспортные размеры с транспортной шириной от 2,40 м до 2,85 м обеспечивают безопасное движение по общественным дорогам.

Все на месте! Штанга прочно сидит в транспортном положении. Удары на поле и при транспортировке амортизируются за счёт параллелограммной подвески. Это обеспечивает не только комфорт, но и долговечность штанги.

1. жесткое крепление
2. подрессоренное крепление

Со штанг рабочий раствор не капает на трактор. Штанги не соприкасаются с кабиной трактора.

Концентрация на важном: на дороге перед собой
Вы можете полностью сконцентрироваться на вождении. Полный обзор дороги при движении. Где проедет трактор, там пройдет и прицепной опрыскиватель. Без выступающих частей, без повреждения штанги.

Стандартное использование нержавеющей стали, катодное погружное нанесение лакокрасочного покрытия по стандартам автомобилестроения, а также целенаправленное использование полимеров и алюминия гарантируют долгий срок службы.

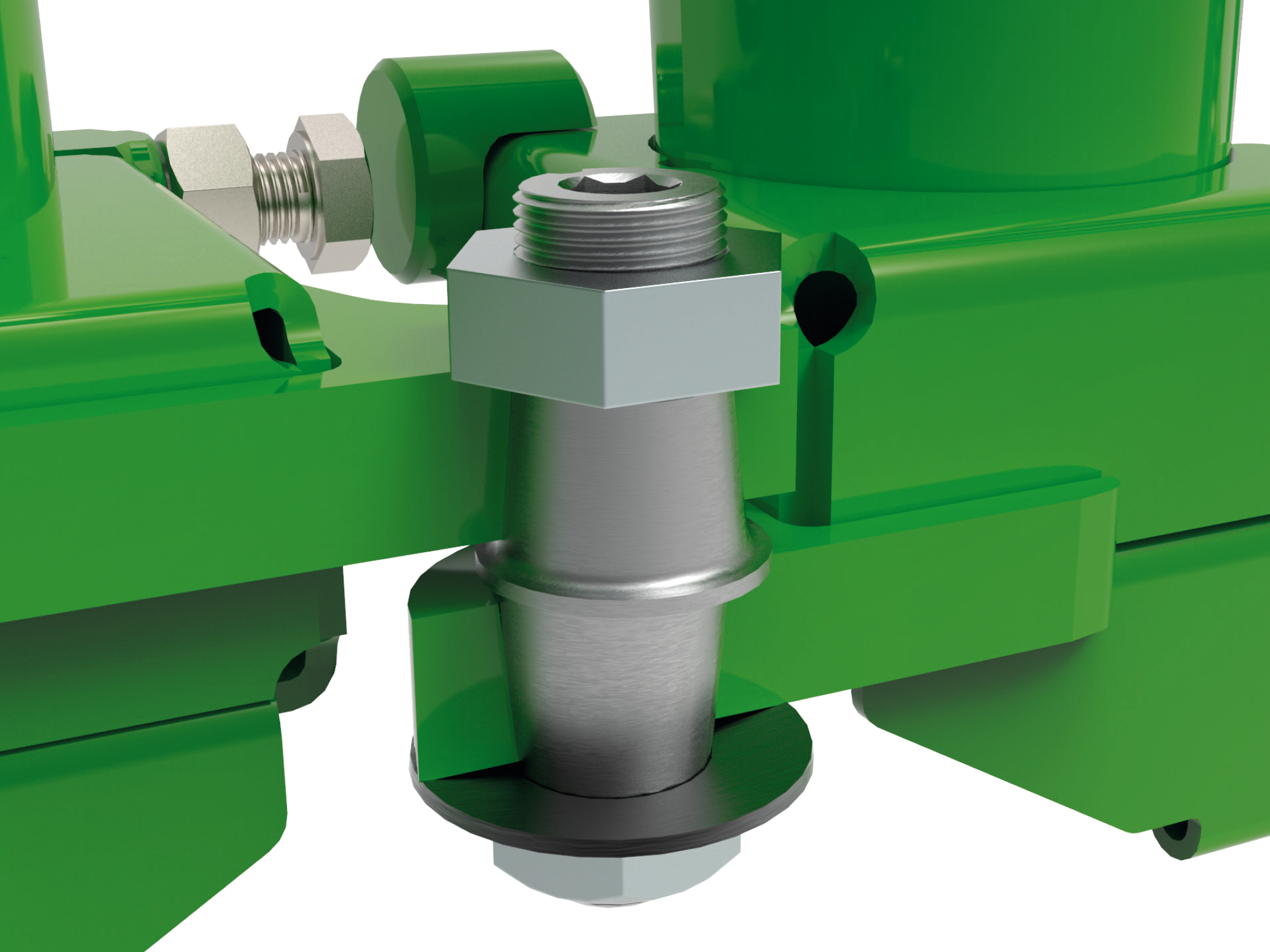

Многолетний опыт производства штанг окупается: конический шарнирный болт – это интеллектуальный центр продуманной конструкции штанг! Крепление штанги с помощью конического шарнирного болта позволяет избежать технического люфта, что обеспечивает оптимальное функционирование штанги даже через несколько лет эксплуатации.

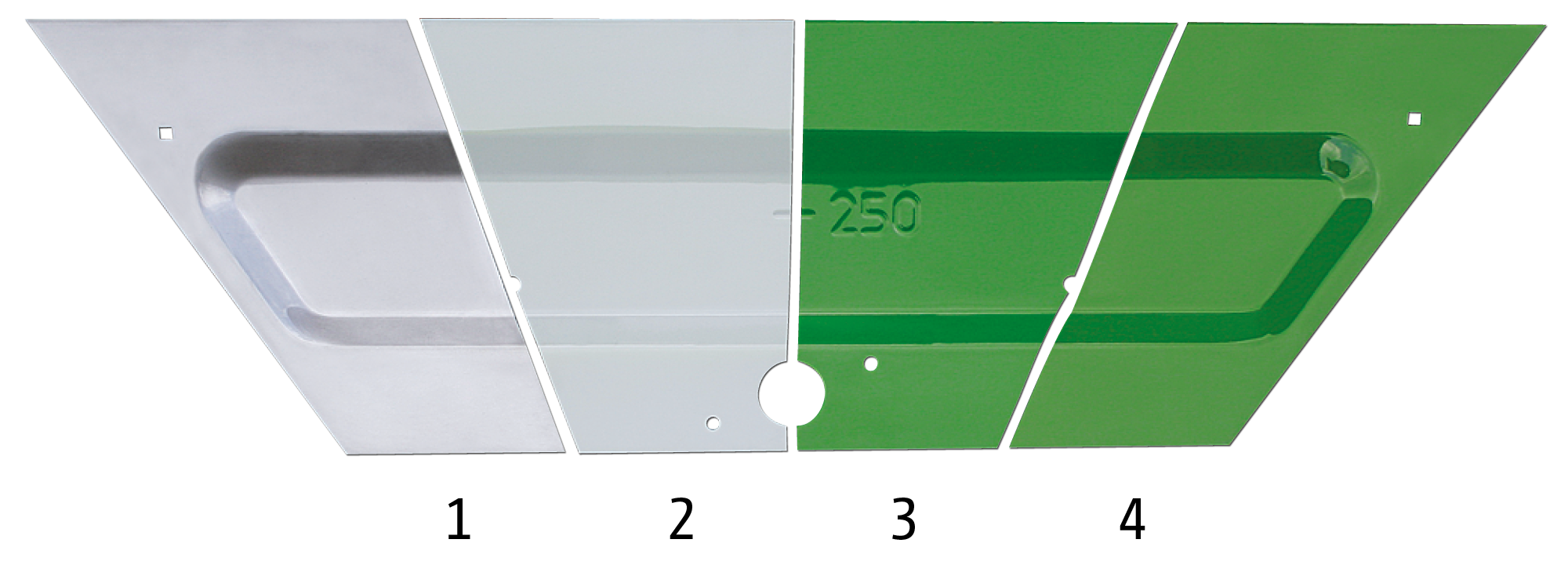

Высококачественное многослойное лакокрасочное покрытие гарантирует высочайшее и долговечное качество

    1) Листовая сталь
    2) Оцинковка и фосфатирование (кристаллический слой)
    3) Катафорезное грунтование
    4) Покровный лак

Чрезвычайно компактная транспортная ширина всего лишь 2,40 м у всех штанг Super-S2: 15 – 18 – 20 – 21 – 24 – 25 – 27 – 28 м.

Штанга Super-S2 складывается и раскладывается автоматически при помощи мощных гидроцилиндров. В транспортном положении штанга комфортно располагается в задней части основного агрегата при транспортной ширине 2,40 м.

Штанга Super-S2 со стальными многогранными профилями шириной до 140 мм обладает необычайной прочностью.

Штанги Super-S2 серийно имеют:

• центральную маятниковую подвеску для оптимального ведения штанг на склоне и на ровной поверхности,
• комбинированные пружинные элементы и демпферы для вертикальной амортизации,
• интегрированную амортизирующую систему из тормозных колодок и сайлент-блоков для амортизации горизонтальных вращательных движений.

За счёт гидроаккумуляторов и параллелограммной подвески с демпфированием ведение штанги Super-S2 осуществляется на нужном расстоянии от целевой поверхности.

1. Центральный маятник
2. Пружинный амортизирующий механизм для снижения горизонтальных колебаний
3. Поперечный к направлению движения шарнир
4. Пружинный амортизирующий механизм для снижения вертикальных колебаний
5. Блокировка штанги

Безопасная транспортировка!
Полный обзор дороги при движении. Где проедет трактор, там пройдет и штанга. Без выступающих частей, без повреждения штанги, минимальные транспортные размеры.

Все на месте!
Штанги прочно сидят в транспортных крюках. Нет дребезжания, нет подвергающихся износу упоров для штанг на тракторе. Быстрое движение без проблем.

Чистая работа!
Рабочий раствор не капает со штанги на трактор или центр управления, штанга также не соприкасается с кабиной трактора.

1. 15/12/7 м
2. 16/12/7 м
3. 18/13/7 м
4. 20/17/13/7 m
5. 21/17/13/7 m
6. 21/15/11/7 m
7. 24/18/13/7 m
8. 25/22/18/13 m
9. 27/21/15/11/7 m
10. 27/23/18/13/7 m
11. 28/23/18/13/7 m

Первоклассная штанга Super-L – Серийная плавность хода и точность

Благодаря центральной маятниковой подвеске ведение штанги Super-L осуществляется первоклассно уже в серийной комплектации.

Ваши преимущества:

• Удлиненный центральный маятник для параллельного ведения большей штанги
• Комбинированные пружинные элементы и демпферы для вертикальной амортизации
• Интегрированный большой амортизирующий механизм из тормозных колодок и сайлент-блоков для амортизации горизонтальных вращательных движений

Штанга Super-L2 с шириной захвата от 21 до 36 метров
Особенностью штанги Super-L2 является сверхмалая транспортная ширина при ширине захвата до 36 м.

1. Пружинный амортизирующий механизм для снижения горизонтальных колебаний
2. Пружинный амортизирующий механизм для снижения вертикальных колебаний
3. Цилиндр для изменения угла подъема

Одностороннее складывание возможно с помощью AmaSpray⁺ или ISOBUS-терминала через гидровыходы трактора.

Преселективное складывание отличается большой гибкостью и позволяет сложить все секции по отдельности. Для адаптации к имеющимся условиям штанги можно сложить независимо друг от друга, например, только левую или правую сторону.

Управление всеми гидравлическими функциями просто и надежно производится посредством ISOBUS-терминала из кабины трактора. С помощью многофункционального джойстика управление функциями происходит особенно комфортно.

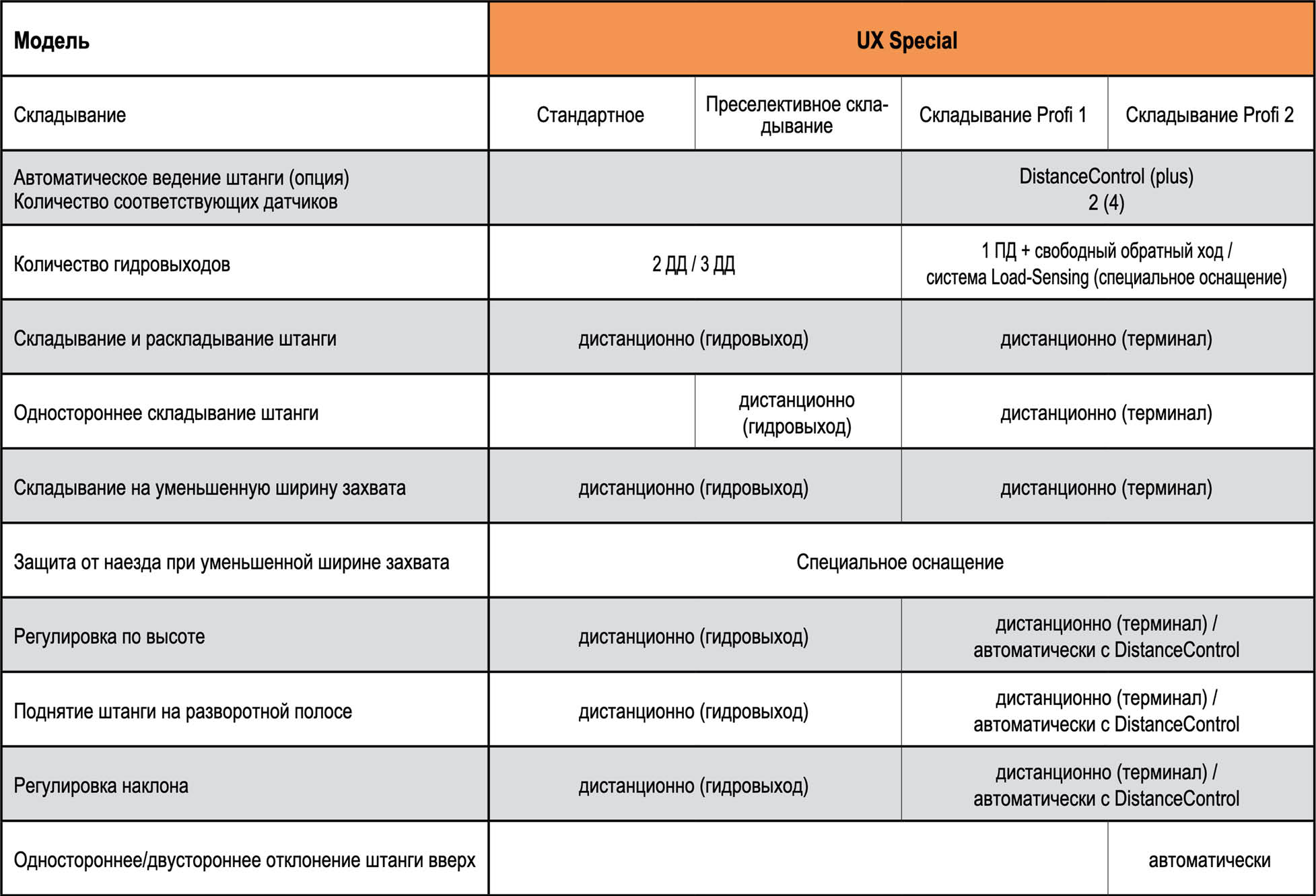

Возможны следующие функции:
Регулировка по высоте, складывание/раскладывание, одностороннее складывание со сниженной скоростью (макс. 6 км/ч), уменьшение эффективной ширины захвата штанг, регулировка по склону.

Дополнительно к функциям складывания Profi 1 возможен односторонний и независимый наклон штанги со складыванием Profi 2.

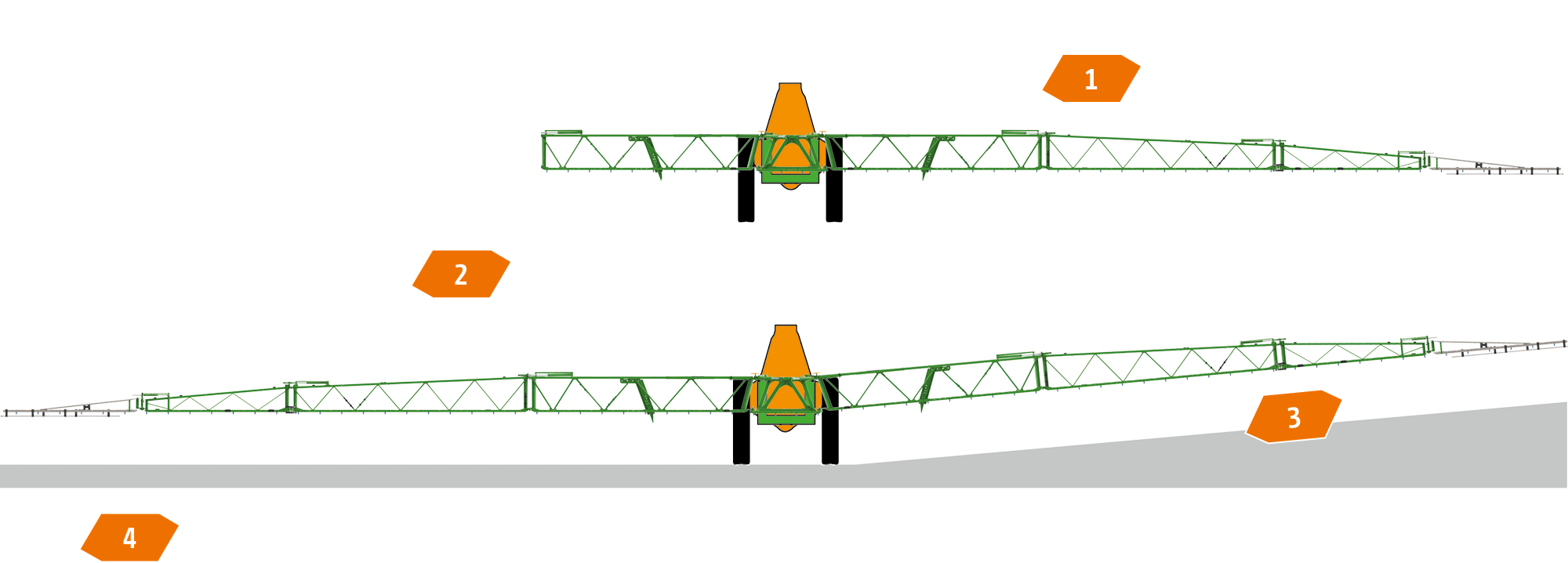

1. Одностороннее складывание
2. Одностороннее складывание (через преселективное складывание, складывание Profi 1 или Profi 2)
3. Отклонение вверх
4. Наклон (через складывание Profi 2)


С помощью автоматической, серийной системы поднятия AutoLift штанга при каждом отключении машины приподнимается на требуемую высоту. С началом работы она вновь опускается на нужную высоту. Это предотвращает опасность повреждения штанг при развороте.

• Автоматическое отклонение штанги вниз с GPS-Switch
  На GPS-Switch терминала управления штангу можно опустить уже до достижения необработанной площади. При открывании форсунок штанга уже находится на рабочей высоте. Необходимым условием для этого является граница поля на GPS-Switch, а также ISOBUS- терминал AMAZONE

1. Рабочая высота
2. Высота при развороте

В рамках комплектации штанг Super-S и Super-L AMAZONE предлагает для UX автоматическую систему ведения штанги DistanceControl с 2 датчиками или DistanceControl plus с 4 датчиками. На посевах с резко отличающимся развитием или на полеглых посевах штанга при оснащении 2 датчиками может погрузиться в посевы. В таком случае на помощь придет оснащение четырьмя датчиками. Датчики включаются электрически, параллельно, и всегда учитывается тот датчик, который расположен ближе к целевой поверхности.

Механизатор полностью концентрируется на правильном выполнении мероприятий по защите растений, компьютер – на оптимальном ведении штанги!

Преимущества ведения штанги DistanceControl

• Автоматическое ведение штанги, включая ведение по высоте, регулировку наклона и поднятие штанги на разворотной полосе
• Автоматическое двустороннее отклонение штанги вверх (в комбинации со складыванием Profi 2)

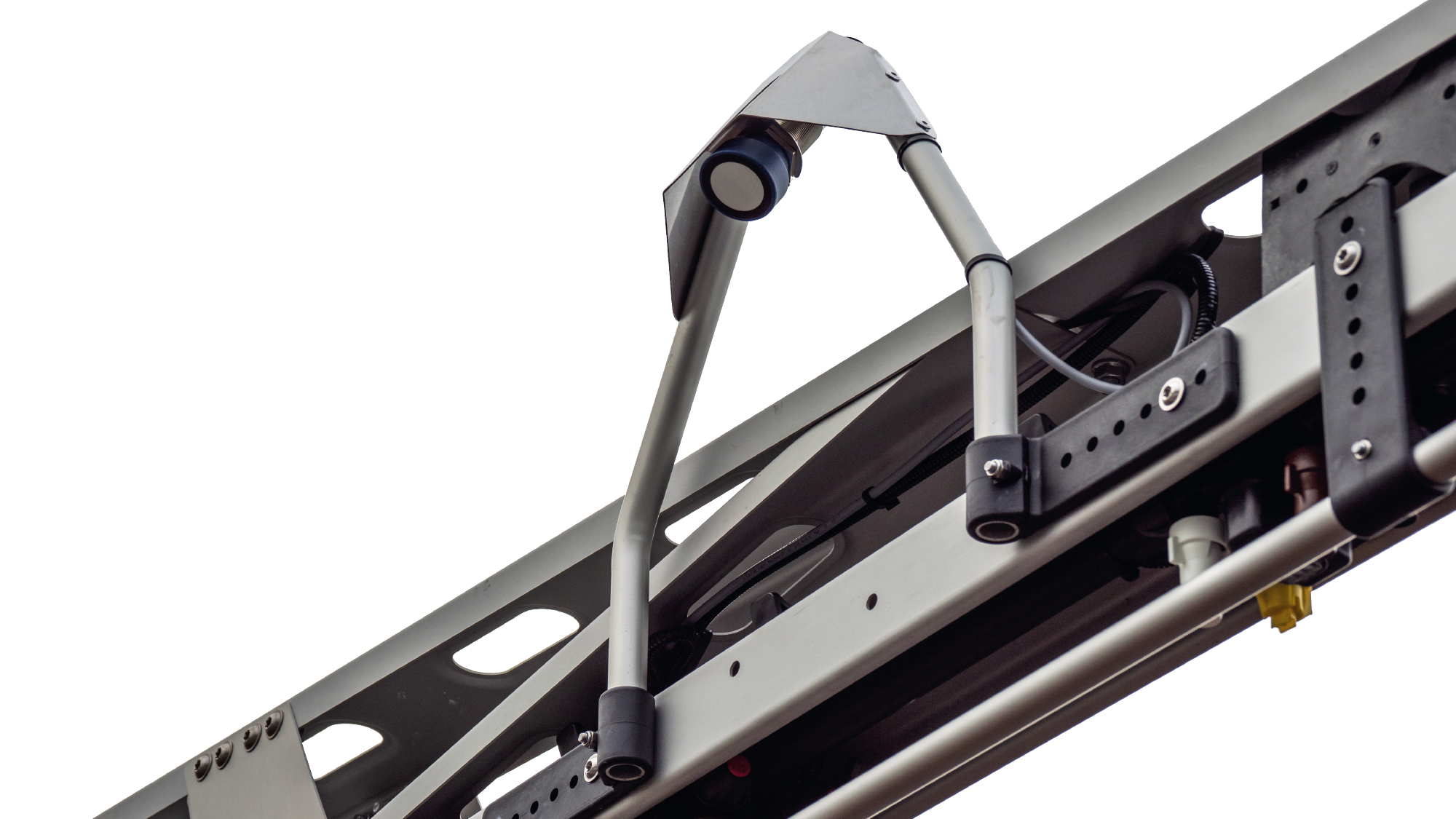

1. Ультразвуковые датчики
2. Угловые датчики
