Plus performant que jamais !

AMAZONE élargit sa gamme d’épandeurs portés avec le ZA-TS 5000. Depuis sa mise sur le marché, la gamme ZA-TS est synonyme de rendement maximal et de précision exceptionnelle. Avec pour élément essentiel, la précision des modèles d'épandage jusqu'à 54 m et des débits de 650 kg/min. Alors que les capacités étaient jusqu'à présent de 4.200 l maximum, la nouvelle capacité de trémie qui atteint désormais 5.000 l permet d'augmenter encore le rendement horaire maximal.

Efficacité renforcée

La capacité augmentée de 800 l réduit les processus de chargement et facilite ainsi la logistique. La capacité importante de la trémie de l'épandeur porté est totalement mise à profit, en particulier lors de l'utilisation de produits d'épandage légers, tels que l'urée ou encore des amendements organiques. Des trajets sont économisés et les fenêtres météorologiques de plus en plus courtes pour l'épandage sont optimisées. La réactivité quant au délai d’intervention peut ainsi être améliorée.

Exploiter l’intégralité du potentiel

Le ZA-TS 5000 est équipé en standard du châssis Ultra et du système de pesée Profis. Grâce à l’intégration du système de pesée Profis dans le logiciel ISOBUS, l’utilisateur peut à tout moment surveiller les niveaux de remplissage et les quantités restantes, définir les poids cibles et remplir avec précision. Une charge utile maximale de 4.500 kg est exploitable sans risque de surcharger l’épandeur.

• Efficacité renforcée
  Optimiser les fenêtres de fertilisation
• Utiliser l’intégralité du potentiel
  Remplir avec précision et éviter les déplacements à vide

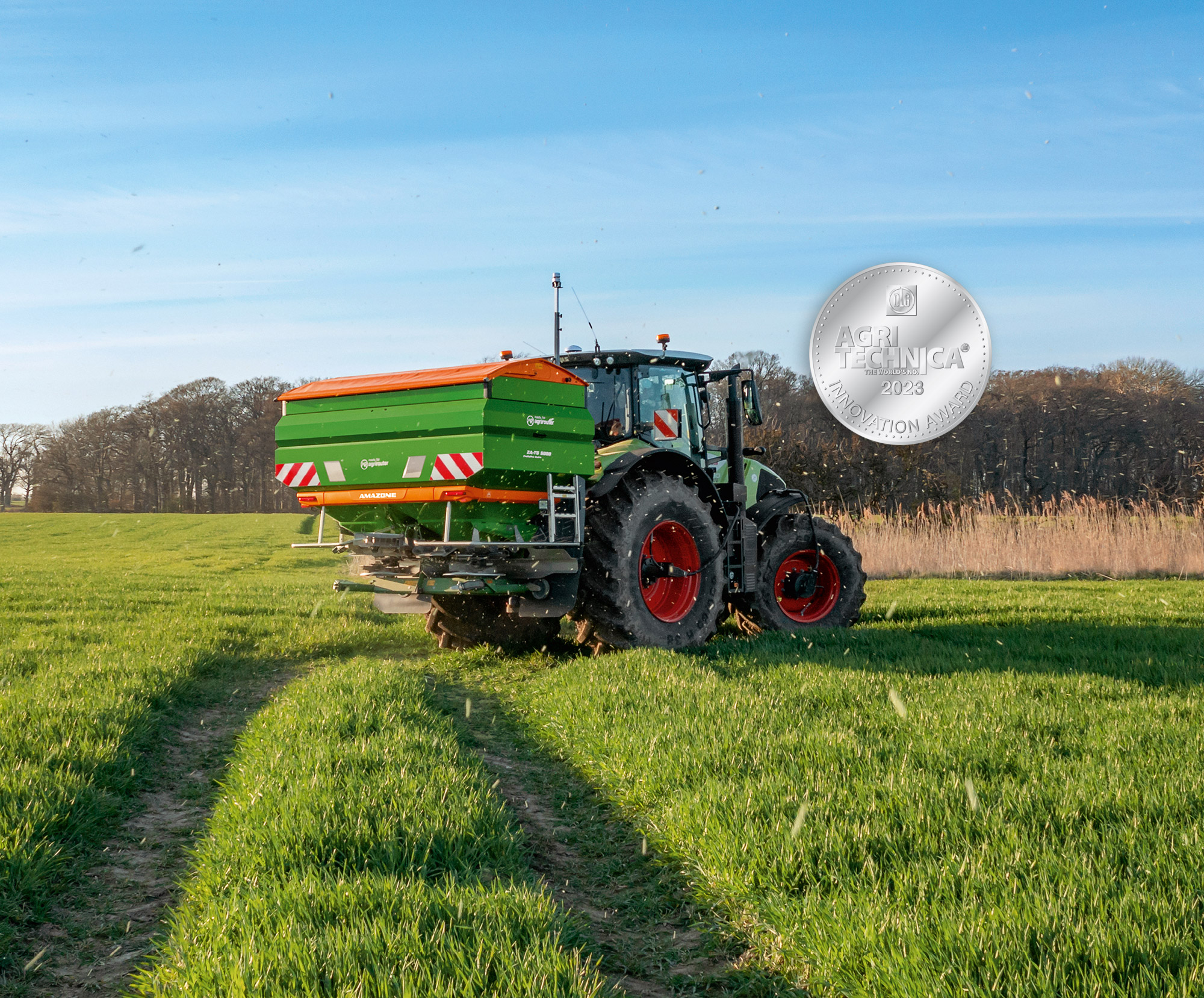

Application précise de l’engrais, même en courbe

Sur les épandeurs centrifuges, CurveControl adapte la répartition transversale dans les courbes selon l’intensité du virage et corrige la projection de la nappe d’épandage. Il en résulte des cultures plus homogènes, une limitation des zones de sur-fertilisation côté intérieur des courbes et l’absence de projection d’engrais en dehors des bordures de champ.

Problématique : relations complexes de cause à effet

Au niveau des pulvérisateurs, la question de la compensation de courbe est déjà solutionnée chez AMAZONE. La rampe d’un pulvérisateur se situe cependant très proche derrière le point de rotation physique de la machine. Pour compenser les courbes, il suffit donc d’ajuster exclusivement le débit au niveau de la rampe.

Sur un épandeur centrifuge, la portée de projection des granules peut aller jusqu’au double de la largeur de travail avec un centre de nappe plusieurs mètres derrière l’épandeur, en fonction du type d’engrais. De plus, la nappe d’engrais est en forme de haricot.

Ces exigences nécessitent une connaissance précise du mode d'action du système d'épandage pour les différents engrais et une mise en œuvre par conséquent complexe sous forme d’algorithme de régulation. Ainsi CurveControl pour épandeur d’engrais démontre un niveau d’innovation et de complexité particulièrement élevé.

Conséquence : Mauvaise application suite à un pivotement

Le niveau de technologie des épandeurs centrifuges classiques du marché présente l'inconvénient de créer des zones sur-fertilisées ou sous-fertilisées en courbe. Cet effet est renforcé par la combinaison de la vitesse d'avancement et du décalage de la nappe d'épandage dû à l'angle de braquage. Il en résulte de nettes sur-fertilisations, suite à de multiples recroisements et de l’autre côté de l’épandeur des manques avec des zones sous fertilisées.

Par ailleurs, le décalage de la nappe d’épandage au niveau de la bordure de champ génère une projection d’engrais au-delà de cette bordure. D’un point de vue protection de l’environnement et respect des normes en vigueur, cette fertilisation en dehors des limites est à éviter.

Répartition parfaite de l’engrais en courbe

CurveControl permet d’éviter les zones sous- et sur-fertilisées qui sont pénalisantes aussi bien d'un point de vue écologique qu’économique. Les risques de lessivage des éléments fertilisants dans la nappe phréatique s’en trouvent limités. De plus, CurveControl empêche l'application en-dehors des bordures de champ en courbe. CurveControl, associé aux solutions existantes telles que ArgusTwin, WindControl et la coupure de tronçons GPS, optimise encore l’efficience des engrais minéraux.

En résumé, CurveControl vient solutionner une problématique fréquemment rencontrée et souvent sous-estimée en permettant une répartition homogène sur l’intégralité de la surface des parcelles quelle que soit la forme de cette dernière. Il s’agit d’une solution destinée à contribuer de façon décisive non seulement à la protection de l'environnement, mais également à améliorer l’approche économique de chaque intervention au champ.

• Respect de l'environnement
  Aucun défaut d’application dans les courbes
• Préservation des ressources
  Assimilation uniforme des éléments fertilisants par les plantes
• Économie
  Cultures homogènes, quelle que soit la configuration de la parcelle

Flexible – Précis – Performant

Avec le nouveau ZG-TX traîné, AMAZONE définit de nouvelles références dans le domaine des épandeurs multiproduits. Grâce à une simple modification entre le système d'épandage TS et le nouveau système d'épandage pour la chaux, il est possible d'épandre avec une seule machine et avec précision, aussi bien des engrais minéraux que des amendements organiques lourds et humides type bouchons/pellets, chaux, vrac humide. Le ZG-TX associe ainsi les avantages du système d'épandage TS avec AutoTS intégré dans le disque pour des résultats d’épandage de bordure, avec un rendement maximal pour les amendements organiques. Avec le châssis Special simple et le châssis Super renforcé, AMAZONE propose pour chacun la machine adéquate.

L’épandeur de précision de sa catégorie – Focalisation sur une fertilisation précise

Jusqu’à présent, le terme épandeur traîné décrivait des machines à fond mouvant qui dosent sur 2 disques, soit de l’engrais minéral, soit des amendements organiques spécifiques lourds et humides. Cependant les exigences en termes de précision augmentent aussi sur ce segment de produit tout particulièrement pour la partie organique. Face à ce constat, AMAZONE s'engage dans de nouvelles voies en matière de dosage d'engrais et combine la précision du système d’épandage TS. Le résultat est nouveau à bien des égards.

A la place d’une simple trappe, via laquelle le produit épandu est dosé sur le disque, un réglage du point d’alimentation est intégré sur le ZG-TX. La précision des fonctionnalités, telles que HeadlandControl et Section Control, est ainsi optimisée. Le système d’épandage bien connu des épandeurs TS réalise ainsi des nappes d’épandage précises, jusqu’à une largeur de travail de 54 m. Associée à la mesure de couple FlowControl, disponible en option, une régulation précise du débit est garantie dès la première seconde. Ainsi l’engrais est dosé avec précision, grâce à l’interaction pilotée entre la double trappe électrique et la vitesse du fond mouvant. Cet avantage est aussi efficace d’un côté que de l’autre, même en cas d’utilisation de cartes de modulation.

Épandage parfait en bordure

Le ZG-TX définit également de nouvelles références d’un point de vue de l’épandage en bordure. Le système de bordure AutoTS est intégré dans le disque et monté avec le système d’épandage TS côté droit. Ainsi, des résultats d’épandage en bordure précis sont garantis, même sur des grandes largeurs de travail. Si jusqu’à présent le système était réservé aux épandeurs de précision ZA-TS et ZG-TS, il est désormais également utilisé sur le ZG-TX. Il est ainsi possible d'obtenir jusqu'à 17 % de rendement supplémentaire par rapport aux systèmes de bordure traditionnels. L’utilisation d’un tel système de bordure dans le secteur des épandeurs traînés est unique en son genre.

Double avantage – amendements organiques et engrais minéraux répartis de manière optimale

Le ZG-TX se démarque par sa facilité pour passer d’un équipement à l’autre à savoir du mode « amendement organique » au mode « engrais minéraux ». Seuls quelques éléments sont à intervertir. Il s’agit notamment des disques d’épandage, de la tôle anti-projection et du système d’alimentation des disques. Grâce au logiciel, le terminal reconnaît l’équipement en place sur la machine. De fait, l’épandeur multiproduits est complètement modifié en 25 minutes, pour ensuite épandre immédiatement plutôt des éléments organiques ou plutôt des engrais minéraux.

Épandeur performant aux caractéristiques novatrices – Aucun compromis pour une utilisation performante sur le terrain

La construction du ZG-TX Super place le centre de gravité de sorte à maximiser la capacité de charge. La répartition des charges avec le positionnement de l’essieu permet d’optimiser la charge admissible. Les parois verticales de la trémie assurent un glissement des produits lourds, même humides, avec une chaîne racleuse disponible en option, garantissant ensuite un flux régulier vers le système d'épandage.

Le nouveau système d’épandage offre des débits de chantier énormes. Les amendements organiques sont parfaitement répartis sur des largeurs de travail jusqu’à 16 m.

Nouvelle conception de l’épandage

En plus d’assurer l’épandage de produits lourds et humides type bouchons/pellets, chaux, vrac humide, la précision était également au centre des préoccupations de la conception. Ainsi une trappe de réduction disponible en option permet un épandage précis de petites quantités de produits, inférieures à 1 t/ha. Pour la première fois, le modèle d’épandage est ainsi optimisé par une simple correction du point d’alimentation.

Dernière nouveauté, AMAZONE propose également, pour ces épandeurs multiproduits, un déflecteur de bordure. L’épandage peut ainsi être réalisé avec précision le long des bordures de champ et des fossés.

La machine adéquate pour répondre à toutes les exigences

Les différentes variantes d’équipements de l’épandeur traîné multiproduits ZG-TX dépendent de l’utilisation pour les grandes exploitations agricoles, les entrepreneurs de travaux agricoles ou encore les entreprises de prestations de services. La variante de châssis Special affiche une capacité de trémie de 6.800 l et 9.000 l et jusqu’à 11.200 l pour la variante de châssis Super.

Alors que le ZG-TX Super est équipé en standard d’un attelage en position basse, le ZG-TX Special est livré au choix avec attelage en position haute ou basse.

Le poids est réparti de façon homogène au sol grâce aux pneus AS de 2,05 m de haut ou aux larges roues de 750 mm de large. L’essieu suiveur en option, avec son angle de braquage jusqu'à 20 degrés, complète l’équipement. Les déplacements routiers sont sécurisés par le système de freinage pneumatique à double lignes et par l’éclairage à LED.

Le fond mouvant, incliné de 5 degrés, permet un acheminement facilité des produits ainsi qu’une évacuation de l’arrière vers l’avant. Ce système garantit une répartition optimale des masses durant l’épandage. Un report de charge maximal sur le tracteur et des charges par essieu réduites sécurisent les déplacements dans les champs.

Pilotage confortable avec Easy et ISOBUS

Les deux concepts de pilotage Easy et Tronic proposent pour chaque application le pilotage adéquat. Sur le ZG-TX Tronic, la nouvelle commande ISOBUS intuitive ouvre à toutes les fonctionnalités de l’ISOBUS. En plus du Section Control, de l’application parcellaire spécifique et de la gestion de chantier, la commande est intégrée avec AUX-N dans le pilotage du tracteur. Jusqu’à 3 caméras permettent de visualiser en permanence l’environnement et la machine. Sur le ZG-TX également, le pack d’éclairage en option est intégré dans le logiciel. En interaction avec l'affichage numérique du niveau de remplissage, un clignotement signale le niveau de remplissage de la trémie et permet un chargement optimal. Ainsi, la commodité d’utilisation est assurée.

Le terminal EasySet 2, spécifique à la machine, et également utilisé sur les épandeurs d’engrais ZA-X, ZA-M et ZA-V, garantit des commandes faciles, quel que soit le tracteur. L'accent est mis ici sur une régulation de débit proportionnel à la vitesse d’avancement. Ainsi, pas besoin d ‘équipement spécifique sur les tracteurs.

Cultures homogènes en fourrière

Sur les machines ISOBUS, HeadlandControl assure une répartition parfaite en fourrière. En interaction avec le réglage du point d’alimentation, 16 tronçons sont possibles dans la forme de la nappe de projection. La coupure de section automatique est également utilisable en zone de fourrière et cela même avec un épandeur traîné de sorte à permettre d’activer les coupures avant le braquage en fourrière. Les composants du système d’épandage TS font du ZG-TX un véritable épandeur d’engrais de précision dans sa catégorie.

• Larges plages d’application
  Passage rapide et simple du mode « engrais minéraux » au mode « amendements organiques »
• Modèles d’épandage exceptionnels
  Répartition transversale précise pour les engrais minéraux grâce au système d’épandage éprouvé TS et au système d’épandage « amendements organiques » de conception nouvelle
• Épandage parfait en bordure
  Rendement supérieur jusqu’à 17 % en bordure de champ avec le système de bordure AutoTS – prouvé par des essais dans les champs de la ferme "Innovation Farm" de Wieselburg
• Rendement maximal
  Largeur de travail jusqu’à 54 m, capacité 11.200 l et charge utile 17 t

Le meilleur de deux mondes - la peinture par immersion cathodique combinée au revêtement par poudre

La peinture d’un épandeur d’engrais est soumise à de fortes sollicitations. La peinture doit protéger l'épandeur de la corrosion, en particulier en cas de manipulation d'engrais et d'humidité. AMAZONE utilise un nouveau procédé de peinture Premium pour les épandeurs d’engrais portés ZA-V et ZA-TS et traînés ZG-TS produits depuis 2022. Il s'agit d'une part d'une peinture par immersion cathodique (KTL) comme couche d’apprêt pour assurer la meilleure protection possible y compris sur les parois intérieures. D'autre part, un revêtement par poudre génère une épaisseur très importante de peinture pour une protection renforcée face aux sollicitations mécaniques et confère à l'épandeur d'engrais une finition optique de grande qualité.

Aucun souci grâce à la garantie constructeur contre la perforation par la rouille

AMAZONE accorde désormais une offre de garantie spéciale pour ces types de produits sous la forme d'une garantie constructeur de sept ans contre la perforation par la rouille. La garantie peut être demandée très facilement et gratuitement aux conditions indiquées sur le portail numérique clients myAMAZONE sous www.amazone.net/myAMAZONE.

Peinture multicouche

La peinture Premium est réalisée en quatre étapes de travail principales. La particularité de cette peinture multicouche est d’associer la peinture par immersion cathodique et le revêtement par poudre. La première étape consiste à préparer le support à la peinture, en 14 étapes de traitement. Il s'agit par exemple d’opérations de décapage et de dégraissage répétées. L'étape suivante consiste à soumettre les épandeurs d’engrais à une phosphatation au zinc afin de lutter le plus efficacement possible contre l'infiltration de rouille. La troisième étape comprend une épaisse couche d'apprêt par immersion KTL. Pour finir, les épandeurs d’engrais sont soumis au revêtement par poudre. En appliquant une couche particulièrement épaisse de poudre, l’épandeur est encore une fois protégé au mieux face aux sollicitations mécaniques et reçoit une double protection anticorrosion plus efficace grâce à la cuisson.

Épandeurs d’engrais ZA-TS et ZG-TS

Épandre uniquement là ou l’engrais est utile pour les plantes

Dose d’engrais maximale jusqu’en limite du champ

Pour fertiliser avec encore plus de précision sur les grandes largeurs de travail en limite du champ, AMAZONE a conçu le déflecteur BorderTS pour les épandeurs d’engrais portés ZA-TS et les épandeurs d’engrais traînés ZG-TS. Contrairement aux déflecteurs de bordure standard, le BorderTS est intégré dans le logiciel de l’épandeur d’engrais. Le nouveau déflecteur est combiné au système d’épandage en bordure AutoTS intégré dans le disque et présente une structure de lamelles particulière.

AMAZONE et l’épandage en bordure – Précision et perfection

L’épandage en bordure ultra précis a toujours été primordial pour la société AMAZONE. Très tôt AMAZONE a décelé l’importance du potentiel de rendement élevé dans la zone de bordure des parcelles et simultanément la possibilité d’économiser l’engrais et de respecter l’environnement.

Les systèmes d’épandage en bordure, tels que le Limiter, ont contribué à offrir la possibilité aux agriculteurs de passer en cabine de l’épandage normal, à l’épandage en bordure, en limite et en fossé.

L’avantage d’AutoTS est plus évident sur les grandes largeurs de travail. Avec ce système d’épandage en bordure intégré dans le disque, une aube d’épandage courte est activée, de sorte que l’engrais subit une accélération moindre et par conséquent est épandu avec précision jusqu’à la distance souhaitée. AutoTS permet de fertiliser nettement plus efficacement jusqu’en bordure du champ et donc d’obtenir un rendement supérieur jusqu’à 17 % dans cette zone par rapport aux systèmes de bordure standard.
Ces deux systèmes de bordure fonctionnent selon le principe d’épandage depuis le premier jalonnage vers la bordure du champ.

Pour obtenir des rendements supérieurs en bordure du champ, il est désormais possible d’utiliser en plus le nouveau déflecteur BorderTS, combiné à AutoTS. Avec BorderTS, l’engrais est épandu directement depuis le bord du champ dans la culture. La trappe de dosage côté limite du champ est alors fermée. AMAZONE a développé le nouveau déflecteur BorderTS spécialement pour les organes d’épandage TS, de façon à obtenir avec AutoTS des résultats exceptionnels au niveau de la répartition transversale jusqu’en bordure du champ, sans projeter l’engrais au-delà de la limite. Dans la zone de bordure, il est ainsi possible d’obtenir sur les cinq mètres extérieurs, un rendement supérieur jusqu’à 27 % par rapport aux systèmes d’épandage en bordure conventionnels.

Fertilisation ultra précise en bordure avec le nouveau déflecteur BorderTS associé à AutoTS

Outre l’utilisation du nouveau déflecteur BorderTS sur les parcelles de cultures en rangs ou de systèmes de jalonnage particuliers, le déflecteur peut être utilisé très efficacement pour le premier apport. A cet égard, il est toujours primordial que la dose intégrale d’engrais soit appliquée avec précision jusqu’à la limite du champ, sans projeter l’engrais au-delà. Sachant que la croissance des plantes écrasées en bordure n'est pas durablement affectée lors du premier apport.

1. Épandage de l’engrais avec le déflecteur BorderTS depuis la bordure du champ vers la culture avec une réduction automatique du volume nominal à 50 %. L’ouverture de dosage côté limite du champ est fermée.
2. Avec AutoTS l’épandage se fait depuis le premier jalonnage côté bordure également avec 50 %, pour au total arriver à la valeur nominale dans la zone de bordure. Épandage normal côté champ avec 100 % de la dose nominale.
3. Sur les autres jalonnages, l’épandage est normal avec une valeur nominale de 100 % des deux côtés.

Toutes les valeurs peuvent être enregistrées au préalable dans les paramètres de l’épandeur, de sorte que les paramètres de réglage adaptés sont automatiquement approchés en fonction de la situation.

Structure de lamelles et intégration de logiciel

Sur les grandes largeurs de travail, l’engrais doit être accéléré nettement plus fortement pour obtenir une plage de chevauchement correcte avec la zone d’épandage du premier jalonnage. En raison de l’énergie importante des granulés, la répartition transversale derrière le tracteur n’est souvent pas satisfaisante avec les systèmes conventionnels. Le déflecteur BorderTS dispose d’une structure de lamelles particulière et d’un déflecteur qui permettent de régler l’inclinaison. Les lamelles prélèvent de l’énergie au niveau des granulés et ils sont ensuite guidés au sol en douceur par le déflecteur. Le déflecteur se règle en continu pour un épandage optimal jusqu’en bordure du champ. Par ailleurs, un capteur saisit la position de travail. Si le déflecteur est activé, la dose ainsi que le point d’application de l’engrais sont automatiquement adaptés sur le disque d’épandage pour garantir la meilleure répartition transversale possible, en association avec le système d’épandage en bordure AutoTS intégré dans le disque. Bien entendu, le débit peut être incrémenté à tout moment manuellement pour réagir aux situations particulières.
