Самоходный опрыскиватель Pantera 4504

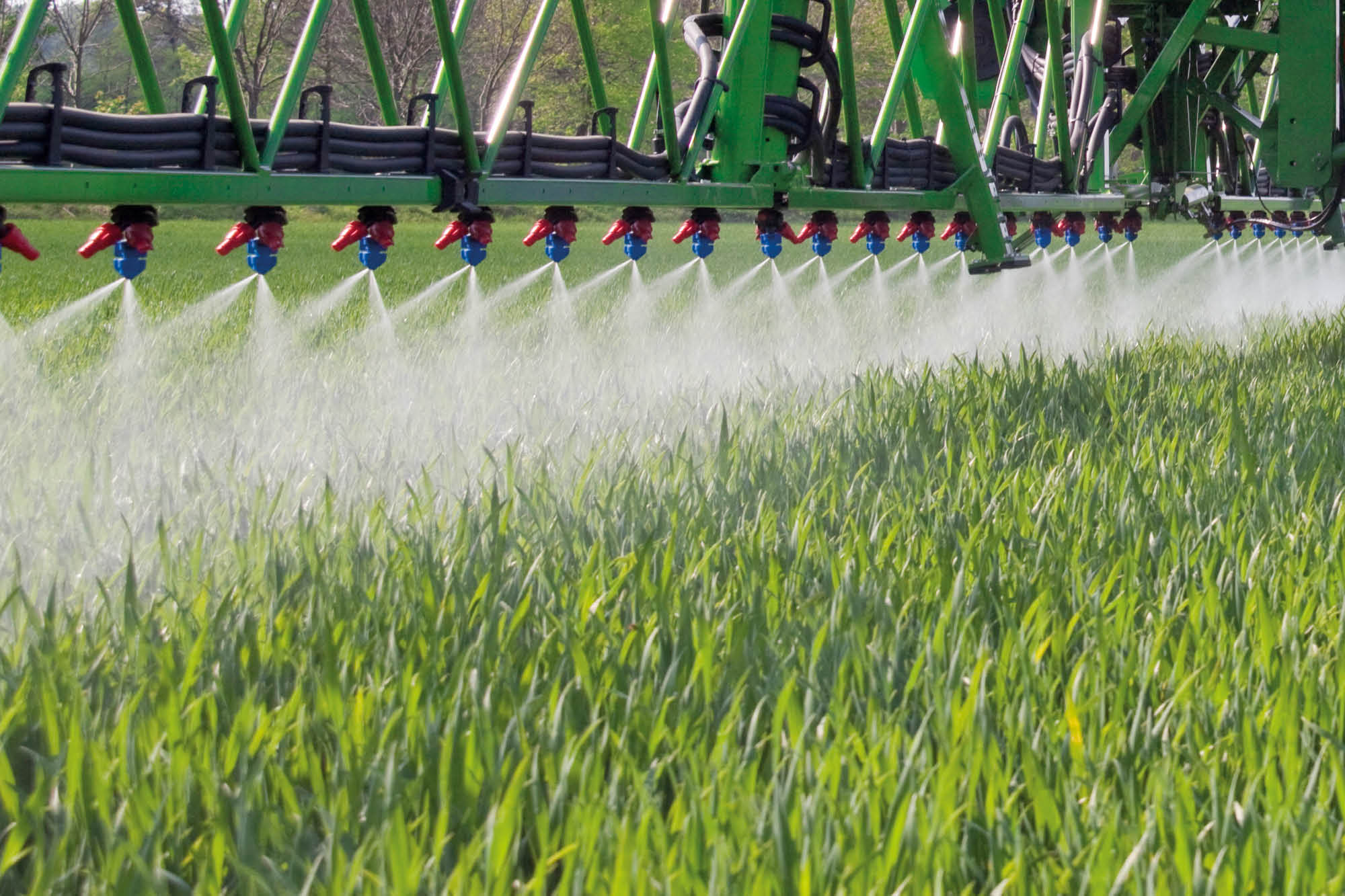

Для ISOBUS-управления предлагается TG-арматура с количеством секций до 13. Секции быстро и без протекания переключаются при помощи клапанов, управляемых электродвигателем со сбросом давления. Норма расхода в любых ситуациях регулируется быстро и точно через винчестер машины.

Одинарные и многокорпусные крепления форсунок
Расположенные в профилях штанг корпусы форсунок со встроенными обратными мембранными клапанами надежно защищают систему от подтекания форсунок. Саморегулируемые байонетные затворы обеспечивают быструю замену форсунок без применения инструментов. Трех- и четырехкорпусные форсунки подходят при частой замене форсунок для разных областей применения, препаратов и культур.

AMAZONE предлагает широкий выбор форсунок от agrotop, Lechler и TeeJet.


Система принудительной циркуляции (DUS) – зарекомендовала себя 10.000 раз

Система принудительной циркуляции AMAZONE DUS обеспечивает надежную циркуляцию во всей системе. В начале работы система трубопроводов, включая напорную магистраль, заполняется раствором под давлением в обратном направлении. Так, напорная магистраль постоянно заполнена и готова к работе по всей ширине захвата. Проход разворотной полосы осуществляется без остановок.

При отключении отдельных секций, во время поворотных движений или при транспортировке, циркуляция рабочего раствора непрерывно продолжается благодаря регулированию давления. Таким образом, надежно предотвращается образование отложений, расслаивание и засорение в напорной магистрали.

При очистке, напротив, трубки до форсунок промываются чистой водой без необходимости опрыскивания. В процессе очистки концентрированный рабочий раствор возвращается через систему принудительной циркуляции в основной бак.

Система принудительной циркуляции DUS при отключенной секции

Система принудительной циркуляции AMAZONE DUS обеспечивает надежную циркуляцию во всей системе. В начале работы система трубопроводов, включая напорную магистраль, заполняется раствором под давлением в обратном направлении. Так, напорная магистраль постоянно заполнена и готова к работе по всей ширине захвата. Проход разворотной полосы осуществляется без остановок.

При выключении отдельных секций, при разворотах или во время транспортировки раст-
вор непрерывно циркулирует благодаря регулировке давления. Таким образом, надежно предотвращается образование отложений, расслаивание и засорение в напорной магистрали.

При очистке, напротив, трубки до форсунок промываются чистой водой без необходимости опрыскивания. В процессе очистки концентрированный рабочий раствор возвращается через систему принудительной циркуляции в основной бак.



Простое решение для автоматического посекционного включения 50 см

С AmaSwitch plus компания AMAZONE предлагает точное решение для автоматического включения секций с шириной секций 50 см. AmaSwitch plus является альтернативой для пользователей, которые хотят использовать преимущества очень точного включения в клиньях и зонах перекрытия благодаря включению секций шириной 50 см.

Серийно AmaSwitch plus имеет систему циркуляции высокого давления DUS pro и дополнительно может оснащаться светодиодным освещением отдельных форсунок.

При наличии системы DUS pro давление опрыскивания остается постоянным на каждой форсунке и сохраняет заданное значение. Благодаря конической напорной магистрали достигается минимальное количество остатков.

Коническая напорная магистраль:
различные участки штанги имеют разные размеры труб

• Минимальное количество остатков
• Равномерная скорость потока

1. 15 мм
2. 24 мм
3. 24 мм
4. 20 мм
5. 16 мм

Технология AmaSwitch plus базируется на обычном, с ручной регулировкой, 3-корпусном держателе форсунок с электрическим включением и отключением форсунок. Электрический вентиль, установленный непосредственно на корпусе форсунки, обеспечивает открывание и закрывание форсунок. В сочетании с GPS-Switch становится возможным очень точное включение секций 50 см на клиньях и разворотной полосе. Наряду с автоматическим включением секций 50 см возможна свободная конфигурация форсунок.

Помимо 3-корпусного держателя форсунок, электрическое пофорсуночное включение AmaSwitch plus можно также оснастить 4-корпусным.

С реальным расстоянием между форсунками 25 см
С 4-корпусным держателем форсунок можно получить реальное расстояние между форсунками 25 см с помощью опционального комплекта для смещения. Здесь преимуществом является уменьшение расстояния до целевой поверхности до менее 50 см в сочетании со специальными форсунками 80°.

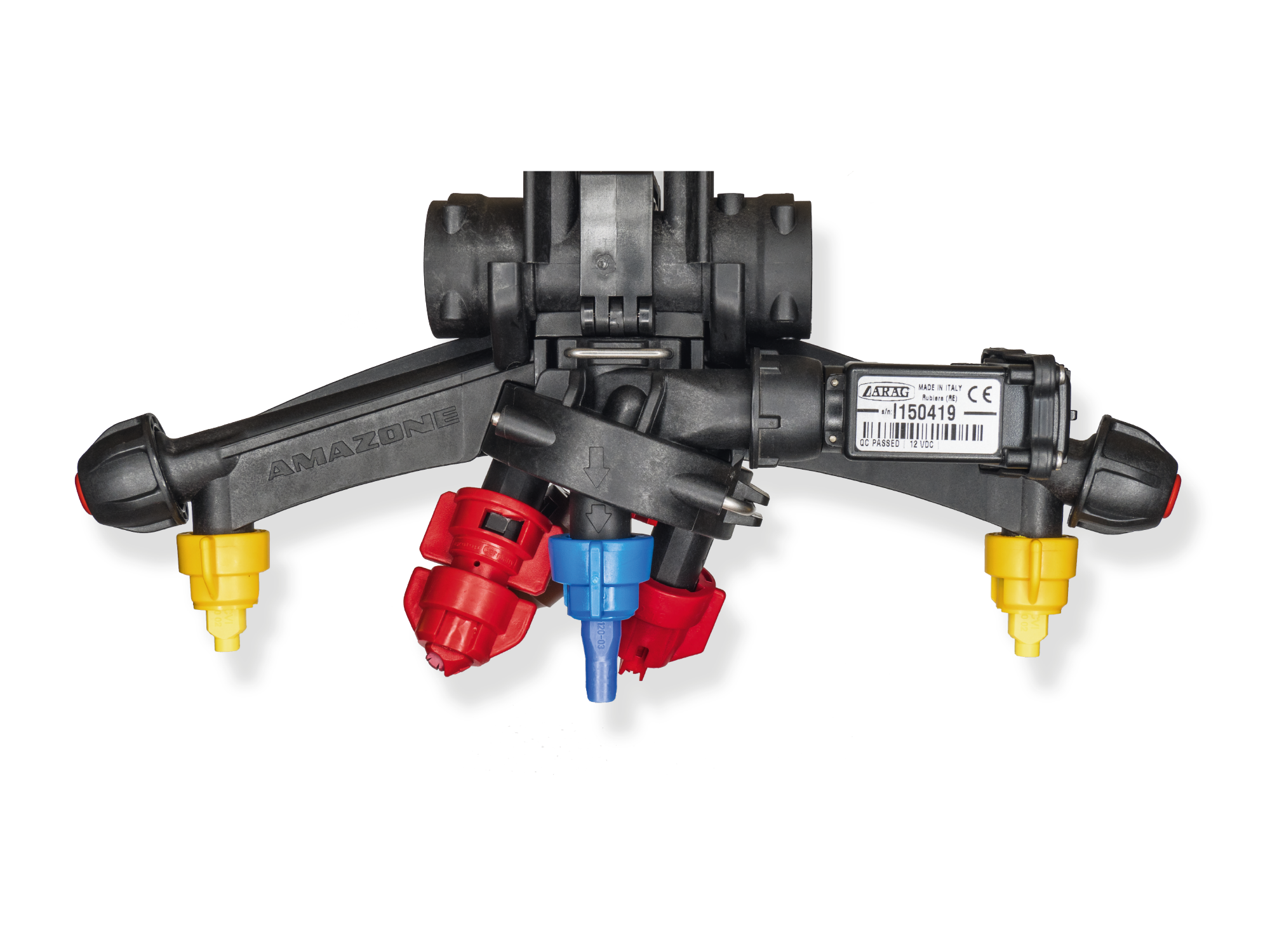

4-корпусный держатель форсунок с автоматическим переключением форсунок

Электрическое пофорсуночное включение AmaSelect состоит из 4-корпусного держателя форсунок с электрическим включением и выключением и дополнительным переключением форсунок. Так, наряду с секциями 50 см, которые автоматически могут включаться через GPS-Switch, система предлагает электрическое переключение между четырьмя установленными форсунками через терминал управления или абсолютно автоматически при изменении скорости движения или нормы внесения. Таким образом, существует возможность подключения второй форсунки, например, за пределами диапазона оптимального давления, или переключения на более крупную форсунку.

1. Корпус мотора
2. Предохранительная мембрана
3. Электропитание
4. Держатель форсунок
5. Напорная магистраль

С AmaSelect можно свободно конфигурировать произвольное количество секций с произвольным числом форсунок. Именно для фермеров или подрядных организаций с различными системами технологической колеи таким образом осуществляется простая адаптация включения форсунок с учетом ширины захвата.

За счет комбинации пофорсуночного включения AmaSelect и GPS-Switch (с Section Control) осуществляется автоматическое включение отдельных форсунок по секциям 50 см. Перекрытия при этом значительно уменьшаются, что способствует существенной экономии средств.

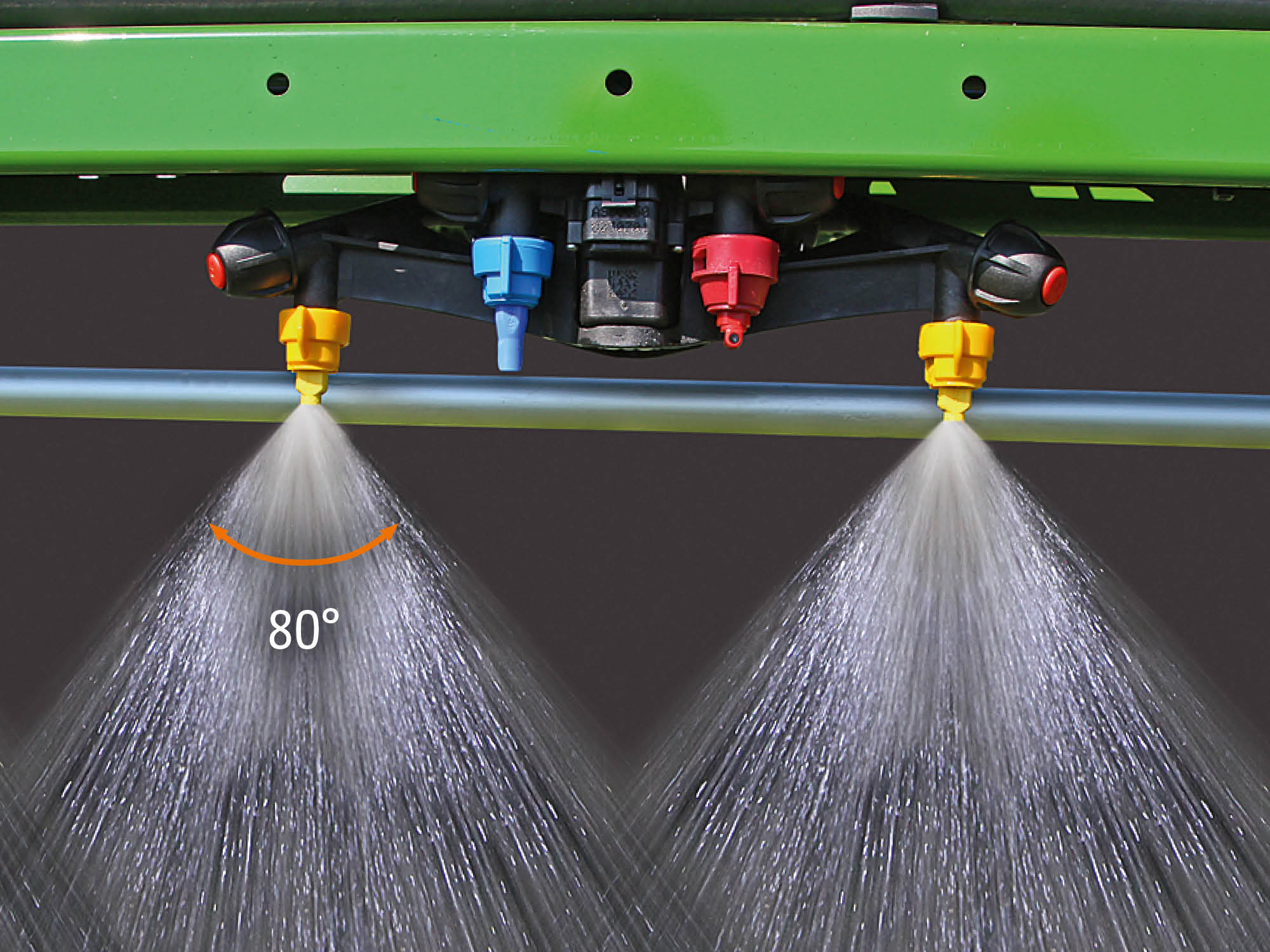

Опционально держатель форсунок AmaSelect может быть оснащен комплектом для смещения форсунок с расстоянием между ними 25 см. Здесь преимуществом является уменьшение расстояния до целевой поверхности до менее 50 см в сочетании со специальными форсунками 80° или 90°.

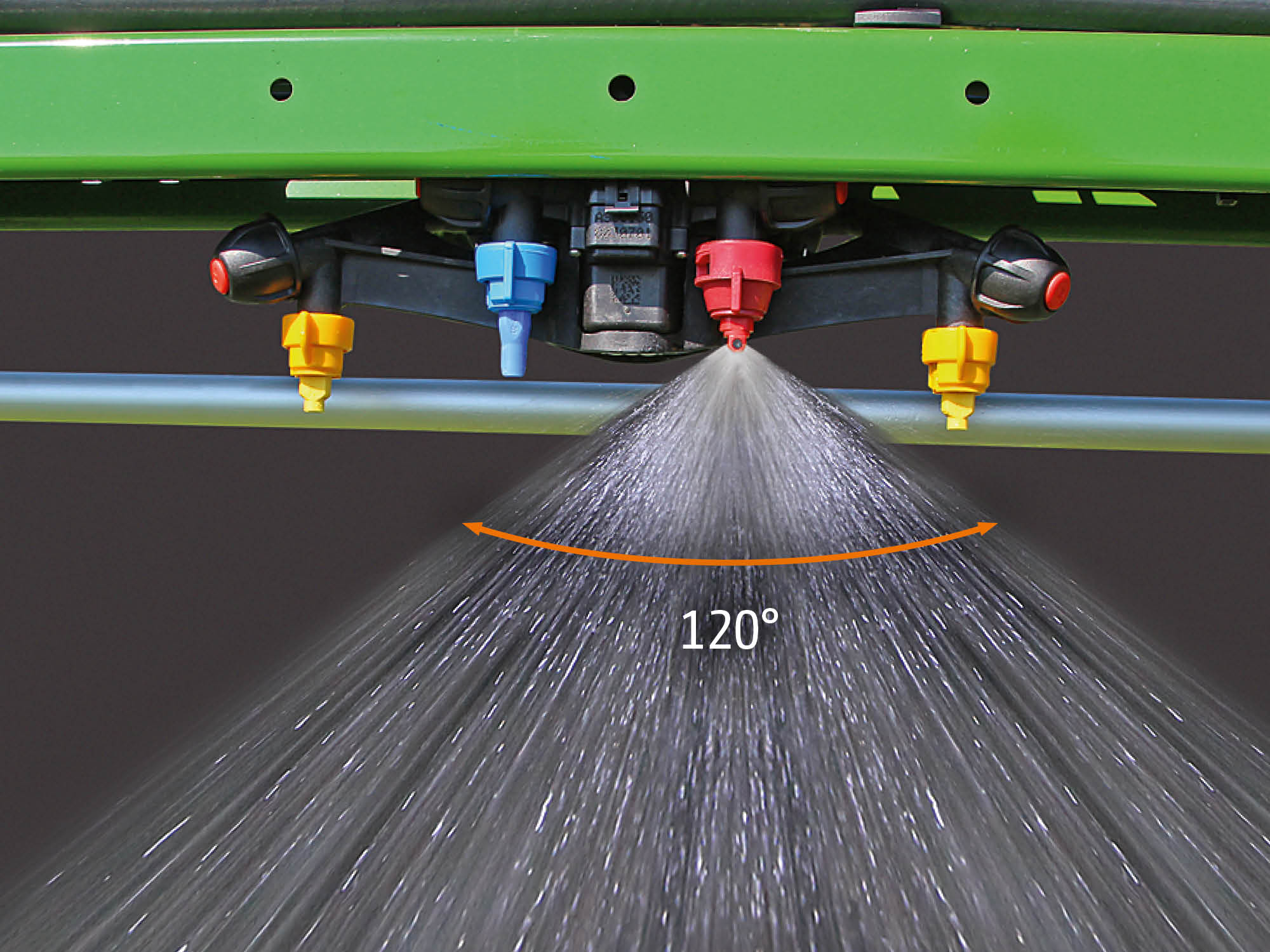

Электрическое пофорсуночное включение AmaSelect с 4-корпусным держателем и расстоянием между форсунками 50 см или 25 см


С помощью HeigthSelect (только в сочетании с AmaSelect) автоматически регулируется расстояние между штангой и целевой культурой в зависимости от расстояния между форсунками и их вида. Если форсунка включена, то автоматическое ведение штанги регулирует соответствующее расстояние до целевой поверхности. Такая автоматизация повышает эффективность используемых средств защиты растений и облегчает работу механизатора.

Механизм AmaSelect серийно оснащен системой циркуляции высокого давления DUS pro, а также светодиодным освещением отдельных форсунок.

С опциональными функциями AmaSelect CurveControl, AmaSelect Row и AmaSelect Spot пофорсуночное включение AmaSelect предлагает потенциал абсолютно прецизионной машины.

Среднегодовые перекрытия по традиционным секциям в отличие от секций 50 см в сочетании с Section Control

Важные итоги анализа поля

• Средние перекрытия по секциям 50 см всего 1,92%
• Средние перекрытия по 9 секциям всего 7%
• Kороткий срок амортизации на крупных предприятиях в пределах годового потенциала экономии
• Маленькие хозяйства экономят больше за счет сравнительно меньшей структуры площадей
• Если возделываются культуры с высокой потребностью в проведении мероприятий по защите растений, например, картофель, свёкла, то секции 50 см очень целесообразны

Для удержания нормы внесения на неизменном уровне по всей ширине захвата при прохождении поворотов функция AmaSelect CurveControl предлагает прецизионное решение. Функция CurveControl серийно функционирует в сочетании с пофорсуночным включением AmaSelect и функцией активного ведения штанги ContourControl.

До сих пор при прохождении поворотов во время внесения средств защиты растений отмечалось избыточное дозирование на внутренней стороне поворота и недостаточное дозирование - на внешней стороне. С увеличением ширины штанги эта проблема становится существеннее. Избыточное дозирование на внутренней стороне поворотов значительно критичнее, поскольку приводит к увеличению расхода препарата на более чем 300%.

Дополнительно к давлению на форсунках AmaSelect CurveControl с помощью датчиков определяет радиус поворота и автоматически рассчитывает давление для адаптации к изменяющемуся расходу средства. За счет автоматической замены форсунок в пределах штанги система выравнивает норму внесения в пределах штанги независимо от секций.

Ваши преимущества:

• Почти постоянная норма внесения при прохождении поворотов по всей ширине захвата
• Оптимальный менеджмент посевов
• Предотвращение резистентности из-за недостаточного дозирования

Точное ленточное опрыскивание нажатием кнопки для снижения расхода средств защиты растений

Ленточное опрыскивание по рядкам
Для дистанционного переключения с режима сплошной обработки на режим ленточного опрыскивания по рядкам AMAZONE предлагает функцию AmaSelect Row для электрического пофорсуночного включения AmaSelect. За счет ленточного опрыскивания по рядкам со специальными форсунками 40° возможно сокращение расхода средств защиты растений до 65 %.

Ленточное опрыскивание реализуется на культурах с междурядьем 50 см без дальнейшего переоборудования очень просто. С опциональным комплектом для смещения для крепления форсунок AmaSelect 25 см можно проводить также ленточную обработку на культурах с междурядьем 75 см. Для этого открываются только форсунки на нужном расстоянии. Альтернативные междурядья, например, 45 см для сахарной свеклы, можно реализовать при дополнительном расположении форсунок и наличии соединительного шланга.

1. Классическая сплошная обработка
2. Ленточное опрыскивание свеклы 50 см
3. Ленточное опрыскивание картофеля 75 см

С помощью меню заполнения задается обрабатываемая площадь для ленточного и сплошного опрыскивания, а также необходимая норма внесения при обоих способах обработки и автоматически рассчитывается требуемый объём заполнения для минимизации остатков. Настройка междурядья, угла впрыска и высоты обработки форсунок осуществляется просто через автономное меню с помощью ISOBUS-управления орудием. Выбор правильного механизма включения форсунок и их положения осуществляется автоматически в пределах обрабатываемой полосы посевов. Нажатием кнопки ISOBUS-терминал позволяет за считанные секунды осуществить переключение между сплошной и ленточной обработкой.

Преимущества AmaSelect Row:

• Действенное ленточное опрыскивание на пропашных культурах нажатием кнопки
• Возможны различные междурядья благодаря опциональному комплекту для смещения 25 см
• Высокий комфорт в управлении с интегрированным меню заполнения и расчетом объема
• Снижение расхода средств защиты растений до 65%

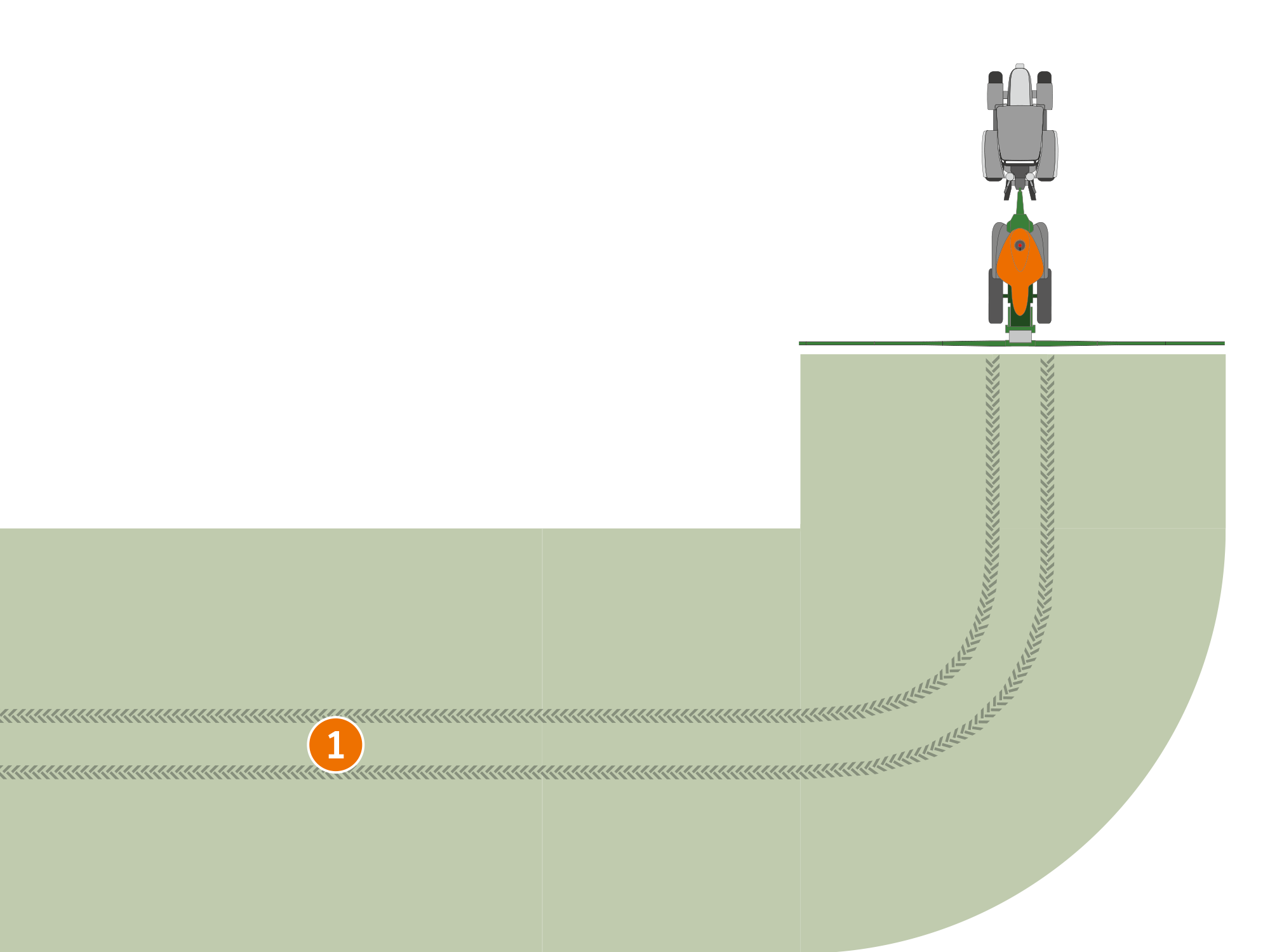

Идеальная комбинация на практике!

В наружной части сплошная обработка с AmaSelect CurveControl
В наружной части полей рекомендуется проводить полноценную сплошную обработку. Преимущества CurveControl проявляются, прежде всего, на извилистых полях. К тому же, при сплошной обработке можно без проблем объехать препятствия на краю поля. Кроме того, стыки при прохождении посевной техники на разворотной полосе не всегда идеально точны. Поэтому проведение ленточной обработки в этом случае нецелесообразно.

Переключение на ленточную обработку нажатием кнопки
В заключение можно во внутренней части пашни провести экономичную обработку средствами для защиты растений с AmaSelect Row. Для этого на терминале предусмотрено удобное переключение со сплошной обработки на ленточную. Условием для применения AmaSelect Row являются абсолютно ровные ряды и точный стык после прохождения посевной техники. Норма внесения при этом адаптируется автоматически.

Особенности при ленточной обработке

Идеальное проведение ленточной обработки зависит от нескольких факторов:

1. Форсунки уже при открывании должны находиться для опрыскивания на соответствующей высоте.

• Автоматическое отклонение штанги вниз с помощью ISOBUS-терминала управления AmaTron 4 и GPS-Switch

2. Для равной ширины полосы и равномерной концентрации средств защиты растений требуется соблюдение расстояния до целевой поверхности

• Система активного ведения штанги ContourControl для оптимального расстояния до целевой поверхности

3. Спокойное положение штанги по всей ширине захвата

• Гашение колебаний SwingStop для снижения горизонтальных колебаний штанги

4. Точная вертикальная установка форсунок над полосой

• Гибкий комплект для смещения для точной установки форсунок при любых междурядьях

Дифференцированная обработка на основе точечных аппликационных карт

Дифференцированная обработка сорняков
Для снижения расхода средств защиты растений AMAZONE предлагает с системой пофорсуночного включения AmaSelect дифференцированную обработку сорняков на основе высокоточных точечных аппликационных карт. Услуги по созданию точечных аппликационных карт предоставляют сторонние поставщики.

В первую очередь определяется обрабатываемая площадь и создается точечная аппликационная карта. В зависимости от поставщика, на этом этапе предлагаются несколько способов определения обрабатываемой площади, например, путем облета БПЛА, с помощью спутников или специальных сенсорных штанг.

На втором этапе осуществляется точечная обработка сорняков на поле. Для этого нужно только загрузить точечную аппликационную карту на ISOBUS-терминале управления. С пофорсуночным включением AmaSelect, в отличие от сплошной обработки, обрабатываются только те участки, где фактически находятся сорняки.

Преимущества AmaSelect Spot:

• Прецизионная точечная обработка сорняков опрыскивателем AMAZONE в серийной комплектации
• До 80% экономии средств защиты растений
• Защита окружающей среды
• Минимальные остатки за счет точного планирования нормы внесения на основе точечных аппликационных карт
• Предотвращение резистентности благодаря точечной обработке на небольшой площади со 100%-ной концентрацией препарата
