Комбинированный распределитель ZG-TX

Особенностью на ZG-TX является простая перестановка между распределительным устройством для извести и распределительным устройством TS для минеральных удобрений. Для этого заменяются или приводятся в исходное положение только отдельные детали. Благодаря умному ПО терминал определяет, что распределитель был перенастроен на другой режим. Так, комбинированный распределитель можно полностью перенастроить примерно за 25 минут и вносить либо известь, либо удобрения. После проведенной перестановки можно пользоваться преимуществами обеих систем.

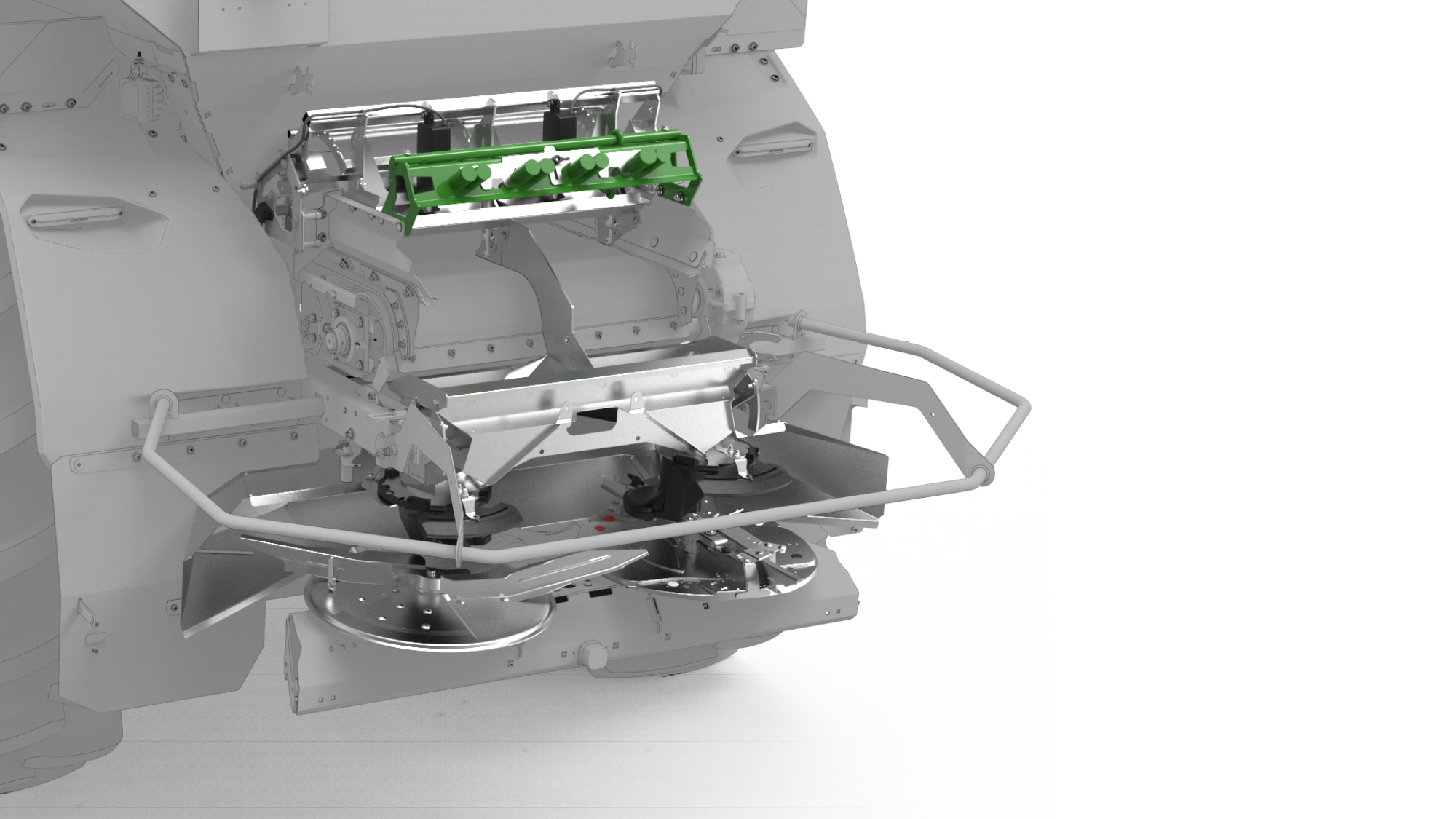

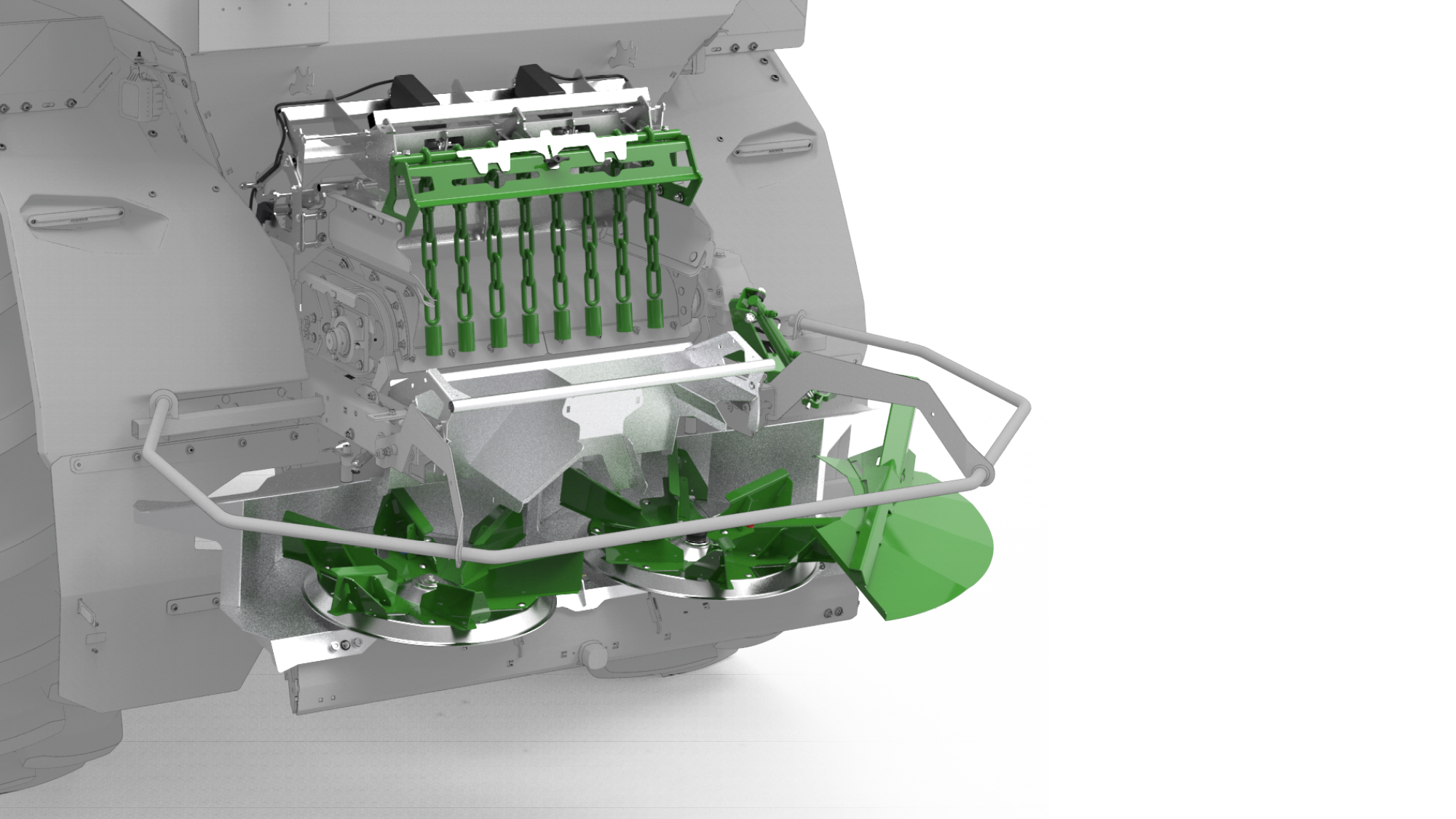

При интуитивной перестановке нужно заменить всего 4 детали:
1. Брызгозащитные панели
2. Распределительные диски
3. Лоток воронки

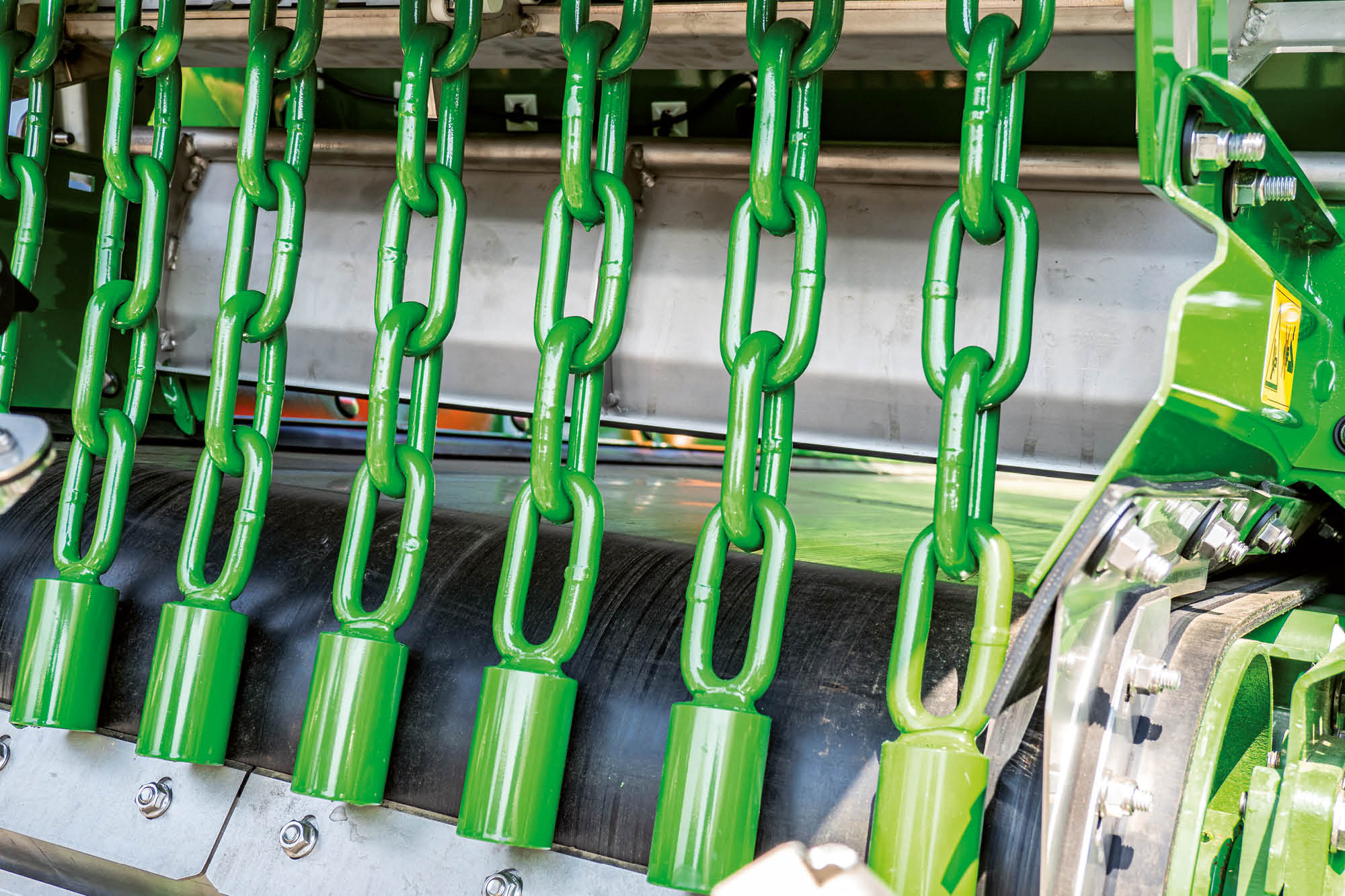

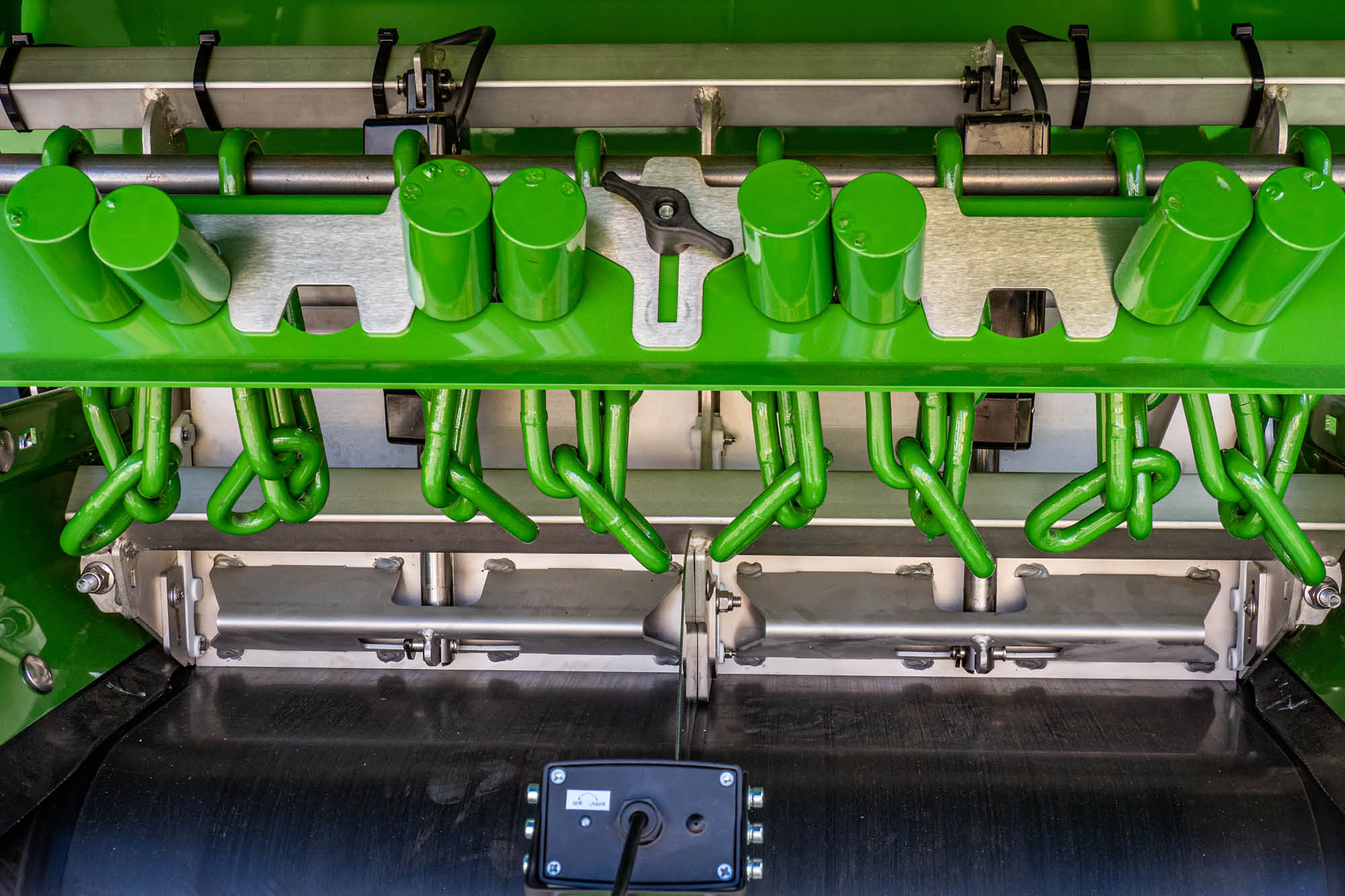

4. Загрузочные решета

Ваши преимущества:

• Быстрая замена нескольких деталей
• Интуитивная поддержка за счет программного обеспечения
• Без компромиссов в области распределительных устройств
• Гибкое применение обеспечивает экономическую эффективность использования

FlowControl оснащен датчиками, по одному на каждом распределительном диске, которые определяют крутящий момент отдельных распределительных дисков. В случае отклонения требуемого количества FlowControl мгновенно адаптирует положение заслонок.

Преимущества FlowControl:

• Точность с первой секунды
• Точная регулировка нормы внесения, независимо от стороны
• Распознавание холостого хода и блокад

1. Двойная заслонка: Регулировка нормы внесения независимо от стороны
2. FlowControl: Измерение крутящего момента

С монозаслонкой с ручной регулировкой, используемой для минимального количества при внесении извести, или двойной заслонкой с электрической регулировкой для минеральных удобрений, AMAZONE предлагает 2 способа оптимального дозирования. В самой простой комплектации при наличии монозаслонки уже возможно дозирование в зависимости от скорости движения.

За счет интеллектуальной согласованности скорости ленточного транспортера и двойной заслонки с электрической регулировкой обеспечивается быстрая и точная регулировка. Тем самым, при использовании аппликационных карт или посекционного включения возможно также дозирование независимо от стороны.

Преимущества монозаслонки

• Очень простое оснащение
• Регулировка нормы внесения в зависимости от скорости движения
• Простая калибровка

Преимущества двойной заслонки с электрической регулировкой

• Прецизионная регулировка благодаря согласованности ленточного транспортера и двойной заслонки
• Дозирование независимо от стороны при использовании аппликационных карт и посекционного включения
• Автоматическое посекционное включение до 16 секций в сочетании с электрической распределяющей системой

Для простого и быстрого контроля нормы внесения AMAZONE предлагает приспособление для калибровки. Благодаря меню калибровки процесс интуитивно интегрирован в программное обеспечение, а ошибки - исключаются. Таким образом, даже при наличии самой простой машины гарантируется прецизионная норма внесения.

Tronic – механический привод

На ZG-TX установлено распределительное устройство с механическим приводом. При этом распределитель серийно защищен от перегрузок карданным валом с фрикционной муфтой. За счет центрального редуктора число оборотов трактора повышается, так что распределительные диски приобретают более высокое число оборотов. Таким образом можно распределять удобрения по максимальной ширине захвата при более низком числе оборотов мотора с экономией топлива.

• В зависимости от оснащения можно включить от 1 до 16 секций.

До сих пор комбинированными распределителями считались машины, которые с помощью одного ленточного транспортера подают либо минеральные удобрения, либо известь на 2 распределительных диска. Однако и в сегменте комбинированных распределителей растет спрос среди клиентов на высочайшую прецизионность. В связи с этим AMAZONE решила освоить новые пути в области дозирования удобрений в комбинации с известной прецизионностью распределительного устройства TS. Результат во многом представляется иным!

Вместо простого лотка, по которому удобрения дозируются на диск, на ZG-TX установлена определенная система регулировки точки подачи. В свою очередь это позволяет использовать такие функции, как HeadlandControl и Section Control.

Поворот распределяющей системы предлагает Вам широкий диапазон ширины захвата. С помощью всего 3 комплектов распределительных лопаток можно работать с шириной захвата от 15 м до 54 м.

Ваши преимущества

• Идеальное поперечное распределение при ширине захвата до 54 м
• Прецизионная настройка
• Section Control с 16 секциями

1. Заданная настройка точки подачи
2. Распределительный диск с интегрированным в диски AutoTS на правой стороне

Система распределения из нержавеющей стали – для долгого срока службы

На распределителях TS вся распределяющая система выполнена из нержавеющей стали, тем самым обеспечивая долгий срок службы.

С помощью специальной системы замены можно быстро и просто заменить различные виды распределительных лопаток. Это идеальное решение, например, для подрядных организаций.

Для стандартного и пограничного распределения с помощью системы AutoTS активируются различные распределительные лопатки без необходимости замены дисков.

1. Интегрированная система пограничного распределения AutoTS активируется электрически.

Распределительные лопатки с твердосплавным покрытием
Распределительные лопатки имеют специальное высокопрочное покрытие для защиты от износа. Таким образом, достигается увеличение срока службы в три раза.

Оптимальный диапазон ширины захвата комплектов распределительных лопаток, в зависимости от распределяемых материалов:

• TS 10 = 15 м – макс. 27 м
• TS 20 = 21 м – макс. 33 м
• TS 30 = 24 м – макс. 54 м

Стандартное распределение
За счет смещения распределяющей системы место насыпки распределяемого материала на распределительном диске изменяется, и тем самым регулируется дальность разбрасывания и поперечное распределение. Кроме того, ширину захвата можно индивидуально настраивать посредством изменения числа оборотов.

Нечувствительная картина распределения по мульти-вееру распределения

За счет особой формы и наклона распределительных лопаток при работе с распределительным устройством TS образуется мульти-веер распределения. Так, веера распределения от длинных и коротких лопаток не влияют друг на друга и формируют свою оптимальную траекторию.

Трехмерная картина распределения

Распределительное устройство разработано с трехмерными картинами распределения для обеспечения идеального поперечного распределения при ширине захвата до 54 м. Большие зоны перекрытий обеспечивают идеальную картину распределения и значительно устойчивее против всех внешних факторов, как например, боковой ветер, уклон, влажность воздуха и переменное качество удобрений.

1. Поперечное распределение (ширина захвата 36 м)
2. Дальность выброса 72 м

Благодаря интегрированной в диски системе пограничного распределения AutoTS различные методы пограничного распределения, такие как распределение по краям поля, распределение по границам поля и распределение вдоль водоёмов, можно легко активировать из кабины через терминал, независимо от стороны.

Гениальный принцип функционирования AutoTS

Сервомотор поворачивает распределяющую лопатку на 10 °, так что удобрения при распределении по границам и вдоль канав подаются на более короткие распределительные лопатки. За счет комбинации числа оборотов и более короткой лопатки удобрения выбрасываются значительно ближе, без механического воздействия.

Эффективно и прецизионно – вносить удобрения только там, где они приносят пользу Вашим растениям

Распределение по краям (ориентированное на урожайность)
Граничащий участок относится к сельскохозяйственным угодьям. Здесь допускается, что небольшое количество удобрений может быть выброшено за пределы поля. Заданное количество вносится вплоть до границ поля.

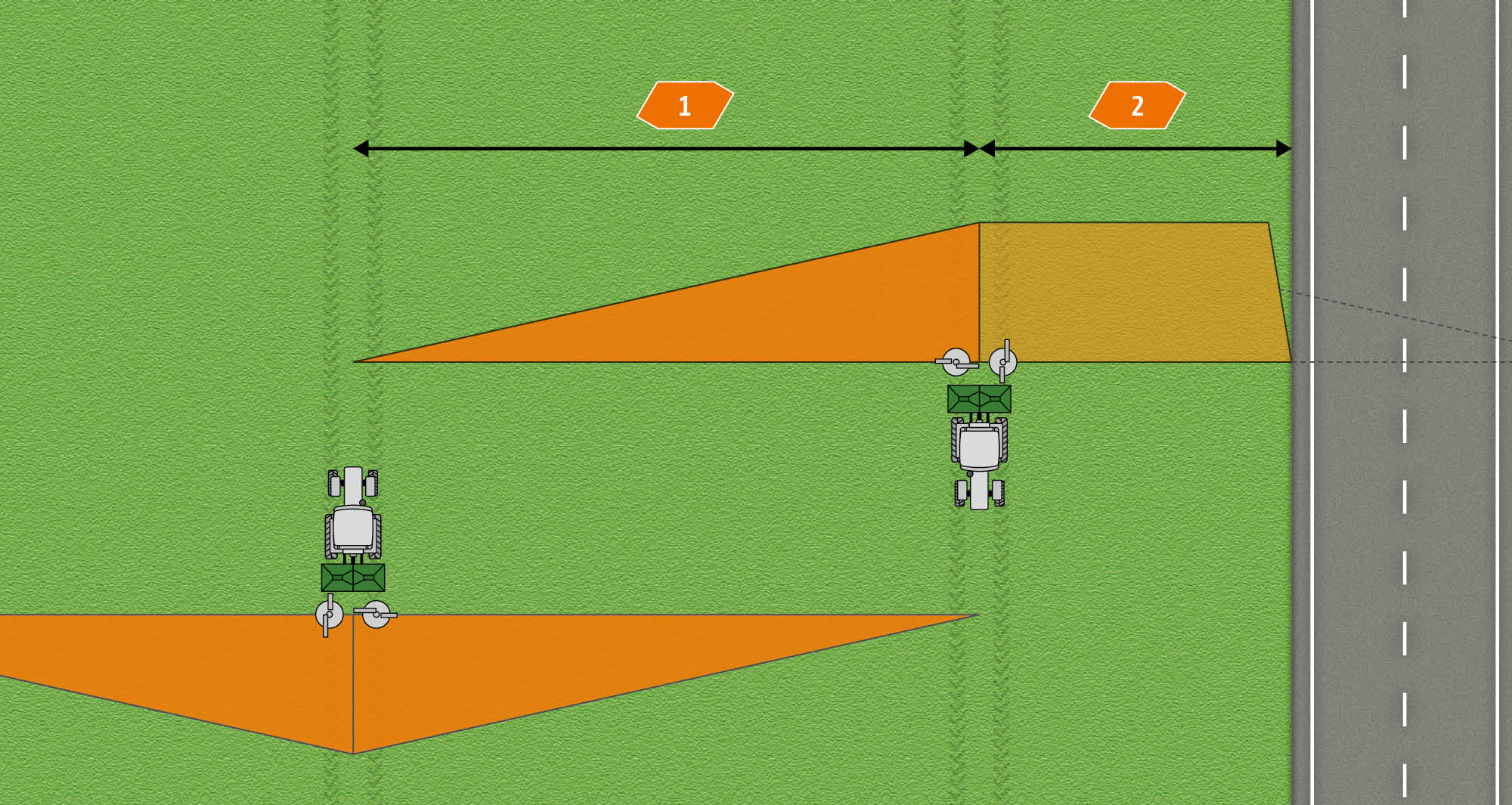

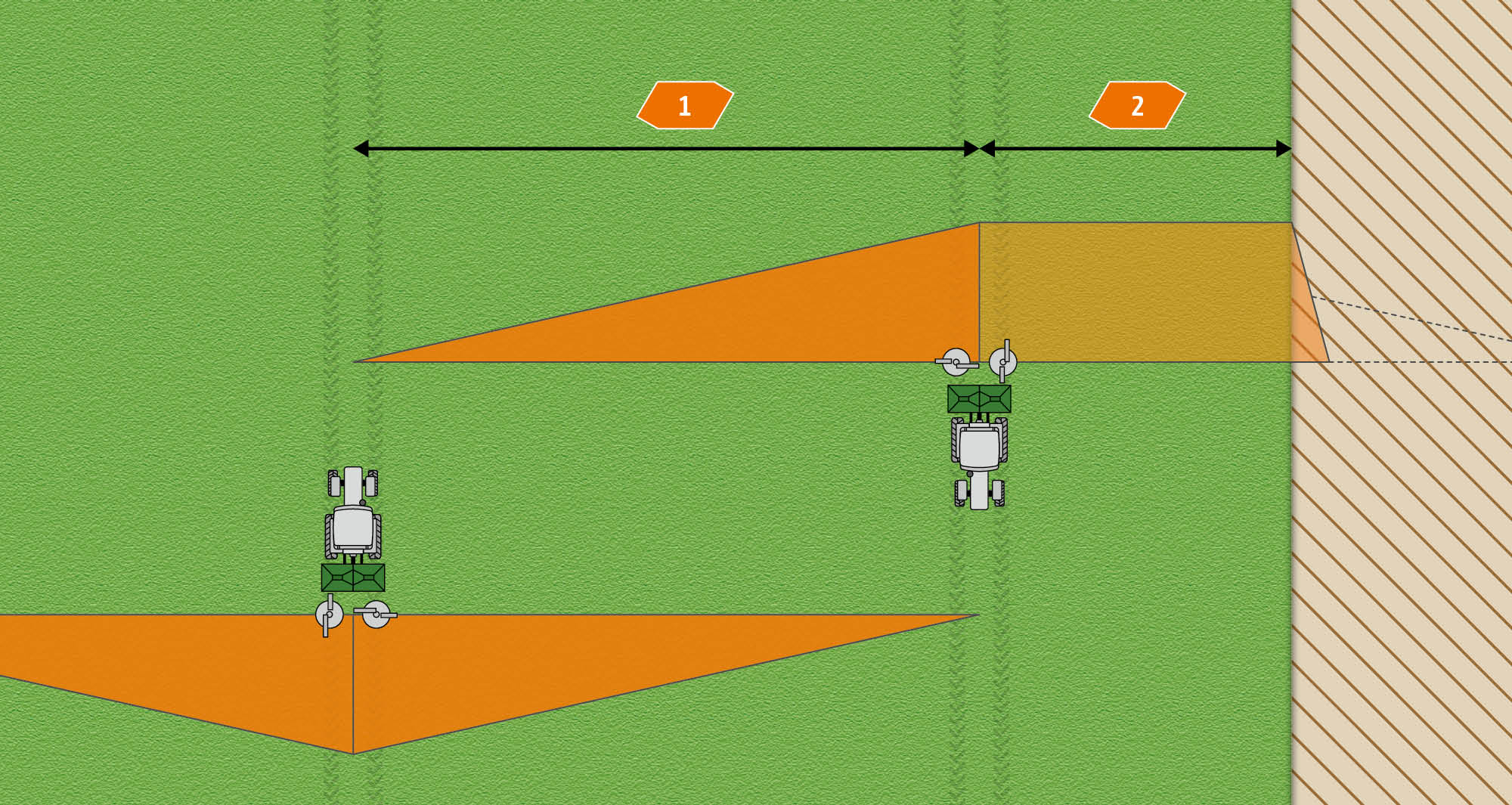

Пограничное распределение (ориентированное на экологию)
Если участок граничит с проезжей частью или велосипедной дорожкой, то удобрения ни в коем случае не должны попадать за пределы поля. Для этого дальность выброса адаптируется в комбинации с заслонкой.

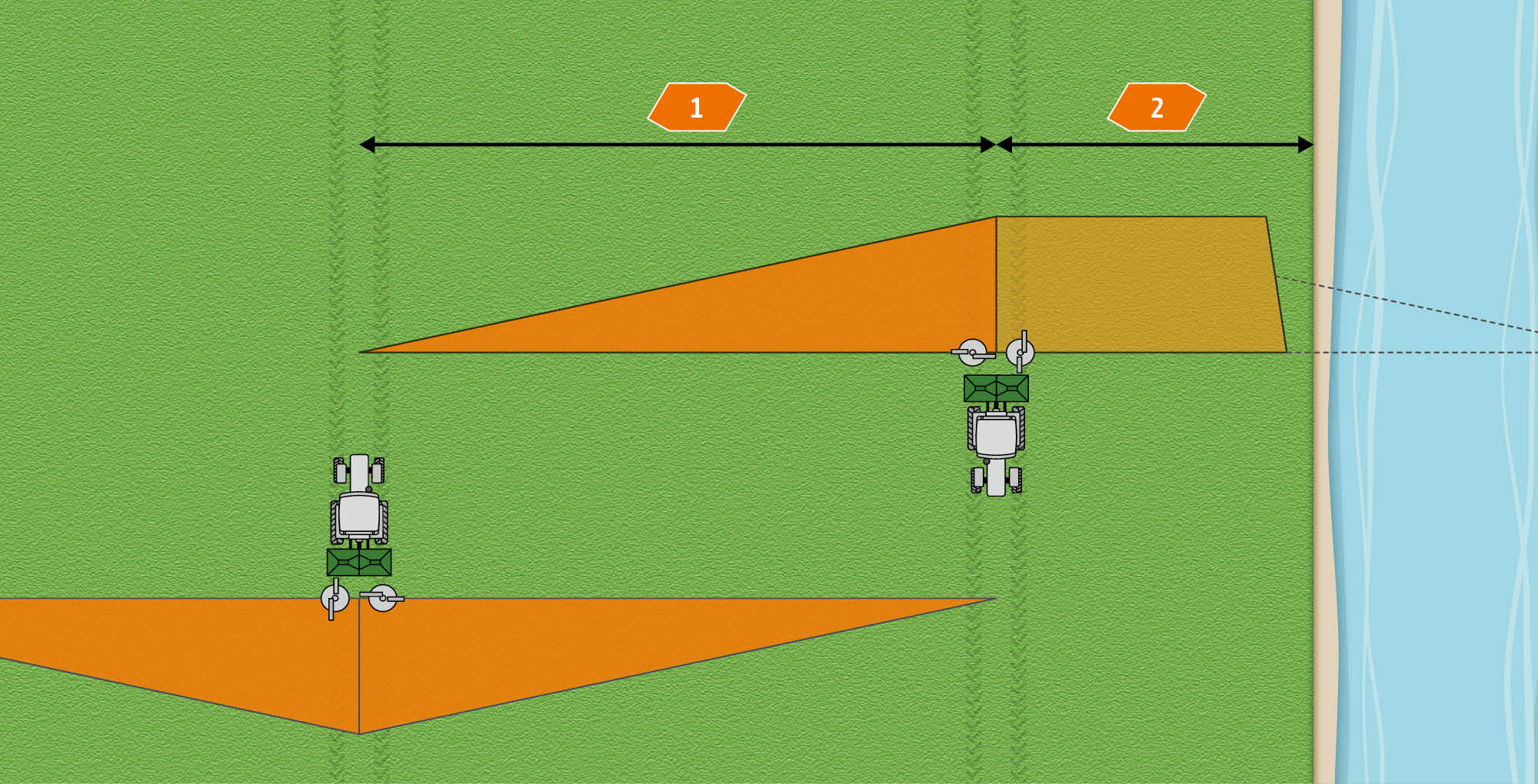

Распределение вдоль канав (ориентированное на экологию)
Если непосредственно на краю поля имеется поверхностный водоем, то при внесении удобрений, согласно предписаниям, нужно выдерживать определенное расстояние до водоема. Для этого дальность выброса сокращается в комбинации с заслонкой.

Система пограничного распределения AutoTS позволяет пользователю надёжно получать обрывистые картины пограничного распределения и создавать оптимальные условия для развития растений вплоть до границ поля. В отличие от прежних систем пограничного распределения здесь возможно значительное увеличение урожайности.

С помощью распределительного устройства AutoTS возможно автоматическое снижение нормы внесения при пограничном распределении. Изменение нормы внесения может происходить со свободно выбираемыми %-ными интервалами. Поскольку оба распределительных диска управляются независимо друг от друга, то изменения можно проводить с одной или обеих сторон.

Результаты опытов подтверждают наилучшие результаты пограничного распределения


Целью полевого опыта было показать, что приспособления для пограничного распределения не только имеют экологические преимущества, но и оказывают большое влияние на потенциал урожайности в пограничной области.

Чтобы полноценно внести требуемое количество удобрений вплоть до границ поля при большой ширине захвата и предотвратить потери удобрений за пределами границ поля, необходима прецизионная техника.

Этим требованиям удовлетворяет AutoTS. Тем самым, можно рассчитывать на более высокую урожайность также в пограничной области.

Основные тезисы опыта

• Чем больше ширина захвата или чем меньше структура поля, тем более целесообразны системы пограничного распределения.
• Кривые распределения с AutoTS относительно постоянно держатся на высоком уровне до границ поля, затем резко убывают.
• С AutoTS достигается значительно меньшее количество пропусков и, тем самым, более высокая урожайность.

Проблема: Избыток и недостаток удобрений на разворотной полосе

Система пограничного распределения AutoTS позволяет пользователю надёжно получать обрывистые картины пограничного распределения и создавать оптимальные условия для развития растений вплоть до границ поля. В отличие от прежних систем пограничного распределения здесь возможно значительное увеличение урожайности.

Точка выключения на разворотной полосе: Без HeadlandControl

• Распределитель отключается слишком поздно и уже находится на повороте
• Трактор должен переехать колею разворотной полосы

Результат: Участки с избытком и недостатком удобрений на разворотной полосе

1. Избыток удобрений (темно-зеленый)
2. Недостаток удобрений (белый)
3. Стандартная разворотная полоса
4. Внутренняя дальность выброса без HeadlandControl

Решение: HeadlandControl

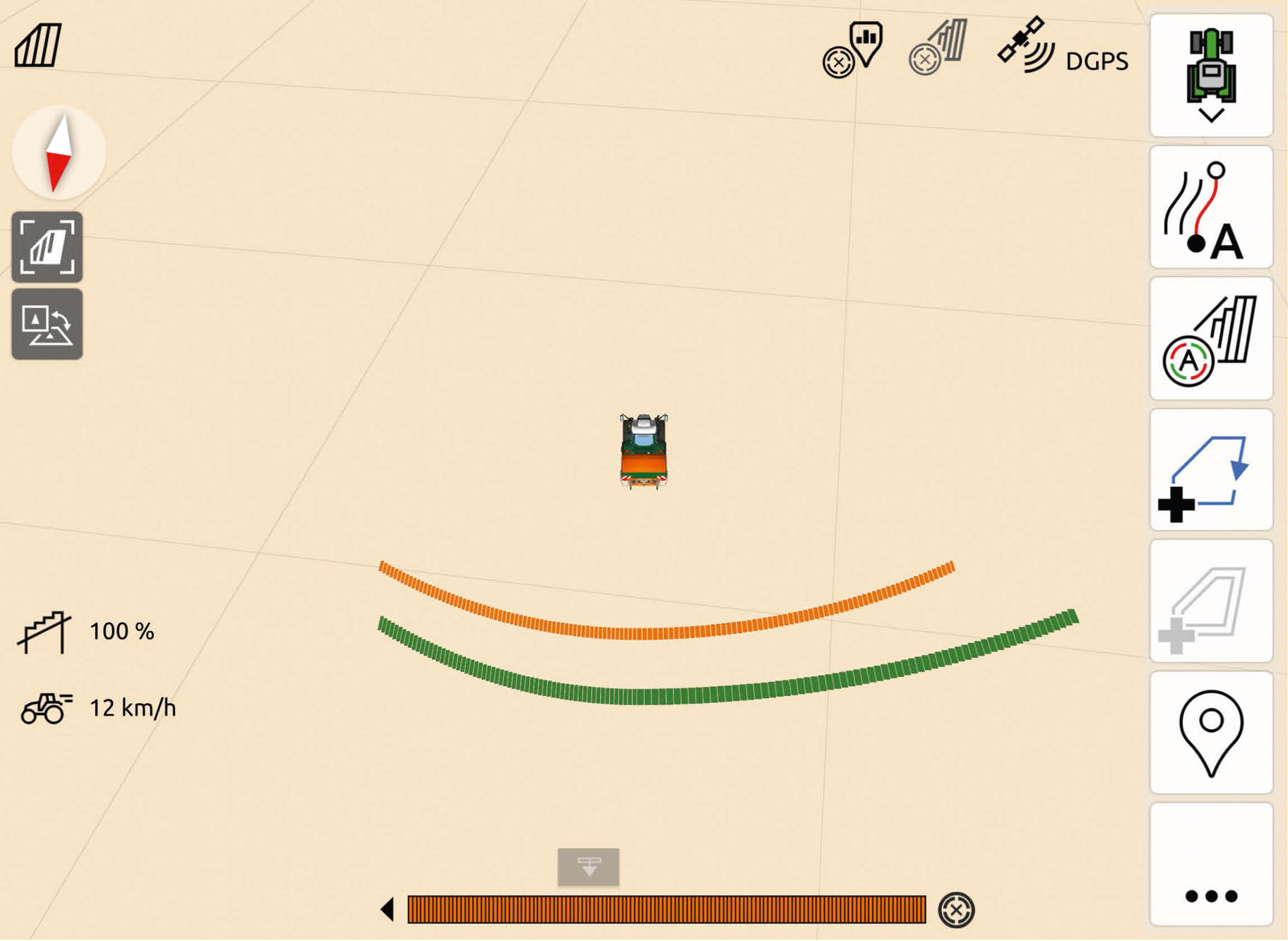

При активированной функции HeadlandControl дальность выброса и норма внесения во внутренней части поля увеличиваются, так что точка выключения смещается в сторону внутренней части поля. Кроме того, новая система посекционного включения, которая адаптируется под форму веера распределения, влияет на отключение секций снаружи вовнутрь при наезде на разворотную полосу. Таким образом, можно избежать участков с избытком и недостатком удобрений на разворотной полосе.

С HeadlandControl

• За счет HeadlandControl распределитель вносит удобрения на разворотной полосе в сторону посевов
• Трактор может следовать по колее опрыскивателя

Результат: Равномерные посевы вдоль разворотной полосы

1. Улучшенное поперечное распределение на разворотной полосе
2. Смещенная точка выключения
3. Расширенная разворотная полоса
4. Внутренняя дальность выброса с HeadlandControl

Если на терминале есть функция Section Control, как например, посекционное включение GPS-Switch от AMAZONE, то включение секций может происходить автоматически и в зависимости от GPS-положения. Если поле внесено в память, то механизатор может в автоматическом режиме полностью сконцентрироваться на управлении трактором, поскольку включение секций на клиньях и на разворотной полосе происходит автоматически.

Преимущества автоматического посекционного включения:

• Облегчение работы механизатора
• Повышенная прецизионность даже ночью или на более высоких скоростях
• Меньше перекрытий и просевов
• Экономия производственных средств
• Меньше повреждений посевов и вреда для окружающей среды

GPS-Switch

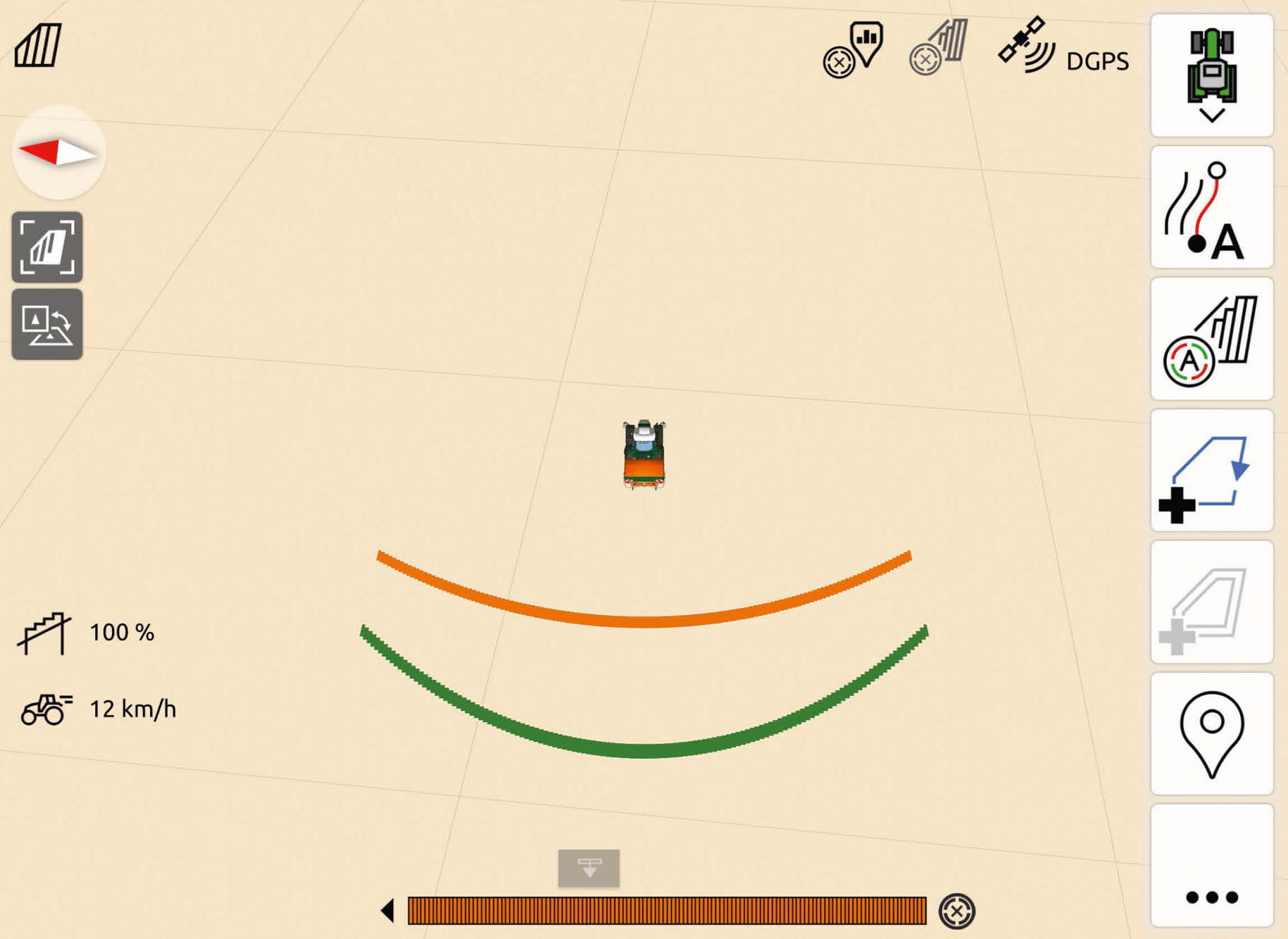

С автоматическим посекционным включением GPS-Switch AMAZONE предлагает систему, базирующуюся на спутниковой системе навигации GPS, позволяющую полностью автоматическое включение секций для всех терминалов управления AMAZONE и распределителей, опрыскивателей и сеялок с ISOBUS.

GPS-Switch basic

• Автоматическое переключение секций (до 16 секций)
• Закладка виртуальной разворотной полосы
• HeadlandControl: Оптимизация разворотной полосы, оптимизированная система Section Control в виде веера распределения с распределителями удобрений AMAZONE
