Прицепная компактная дисковая борона с поднимающимся шасси

Складывающаяся прицепная компактная дисковая борона Catros⁺ 03-2TS проявляет свои сильные стороны при проведении поверхностной обработки стерни. Диски 510 мм хорошо проникают в почву и обеспечивают поверхностную, интенсивную обработку почвы со смешиванием. AMAZONE поставляет также специальный диск X-Cutter для очень поверхностной обработки на глубину от 2 до 8 см. Благодаря поднимающемуся шасси Catros можно комбинировать с различными дополнительными инструментами.

• Catros⁺ 4003-2TS, ширина захвата 4,0 м
• Catros⁺ 5003-2TS, ширина захвата 5,0 м
• Catros⁺ 6003-2TS, ширина захвата 6,0 м
• Catros⁺ 7003-2TS, ширина захвата 7,0 м

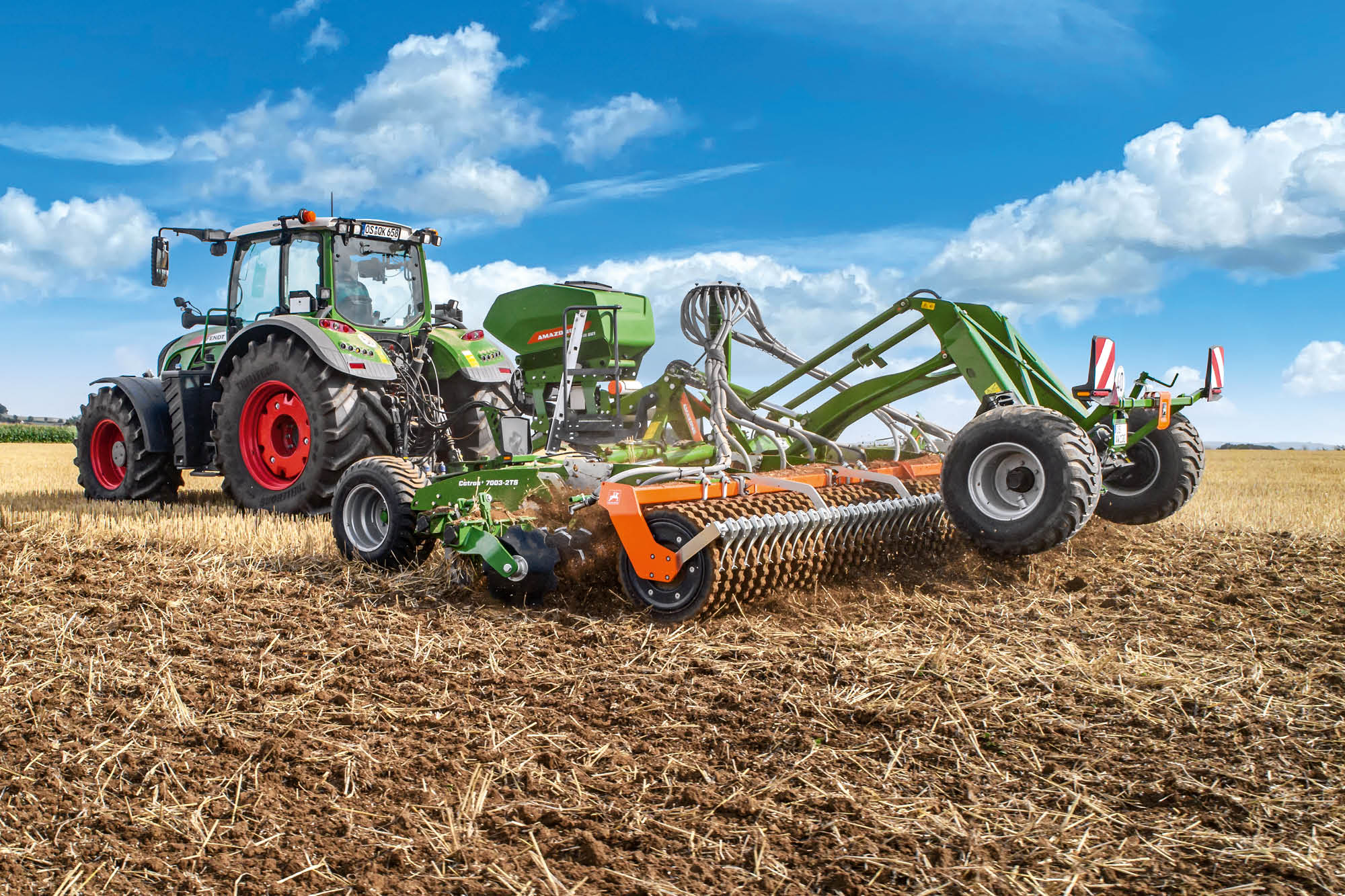

В базовое оснащение прицепных машин Catros-2TS с шириной захвата от 4 до 7 м входит расположенное за машиной поднимающееся шасси. Масса шасси может быть использована для лучшего погружения на тяжелых почвах. Кроме того, шасси TS может служить для гашения колебаний в экстремальных условиях. При этом для поворота на разворотной полосе оно не требуется. Машина без проблем поворачивается на катке.

Новое поколение Catros – для высокой производительности

AMAZONE предлагает усовершенствованную модель компактной дисковой бороны Catros 03 нового поколения. Настройка глубины обработки осуществляется на Catros⁺ 03 уже не посредством катка, а путем поворота батареи дисков целиком. Жесткое соединение обеих батарей дисков гарантирует обработку на равную глубину обеими батареями дисков. Регулировки смещения батарей дисков не требуется.

Преимущества Catros 03

• Smart Frame System
• Простая настройка глубины обработки за счет поворота батареи дисков целиком
• Открытая конструкция рамы для оптимальной пропускной способности

Модульная система компактных дисковых борон

• Различные дополнительные инструменты на выбор
• Гладкие, мелко- и крупновырезные диски
• Большой выбор различных катков
• Возможность комбинирования с насадной сеялкой GreenDrill

С системой Smart Frame System AMAZONE предлагает совершенно новую форму регулировки глубины обработки для компактных дисковых борон. Для настройки глубины обработки поворачивают батареи дисков целиком. Так, для глубокой обработки диски поворачивают по направлению от рамы, а для поверхностной обработки - по направлению к раме. При этом основная рама всегда остается параллельно поверхности почвы.

• Полностью независимая настройка глубины обработки инструментов и рабочих органов
• Первая и вторая батареи дисков всегда работают на одинаковой глубине
• Комфортно при кратковременном изменении глубины обработки, например, для более глубокой обработки на колее или разворотной полосе

Высокая проходимость, всегда в абсолютном соответствии с глубиной обработки

• Чем больше глубина обработки, тем автоматически больше расстояние между дисками и основной рамой. При увеличении глубины обработки диски отвинчивают от рамы и катка

Важным аргументом в пользу Catros 03 является система Smart Frame System с гибкой настройкой глубины отдельных инструментов

• Независимая настройка инструментов и дисков
• Независимая настройка инструментов и дисков относительно рамы

• В комбинации с бесступенчатой гидравлической регулировкой глубины обработки система Smart Frame System предлагает максимальный уровень комфорта
• Для изменения глубины обработки механизатору не нужно выходить из кабины
• Четко обозримые из кабины трактора шкалы отображают актуальные настройки
• Наряду с независимой настройкой инструментов и дисков, при изменении глубины обработки неизменной остается также настройка заднего штригеля

1. Простая настройка глубины обработки базовой машины
Машины модельного ряда Catros 03 отличаются уникальной концепцией регулировки глубины обработки. Каток жестко соединен с основной рамой. Для настройки глубины обработки обе батареи дисков поворачивают целиком.

• Комфортная настройка глубины обработки, поскольку положение основной рамы сохраняется.
• Без забивания в экстремальных условиях. За счет поворота батарей дисков остается больше зазора между дисками и рамой, а также катком.

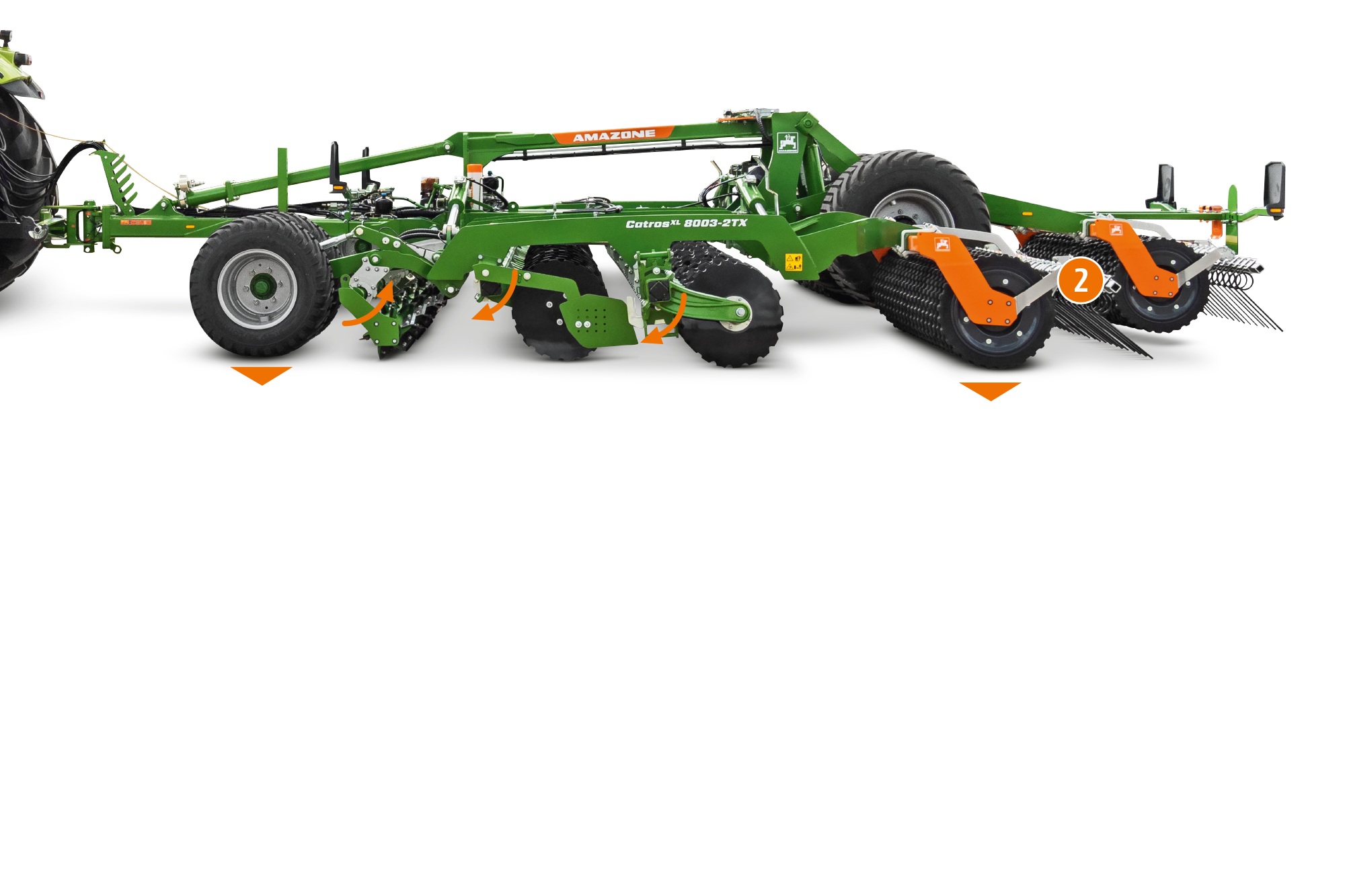

2. Гибкая настройка глубины обработки дополнительных инструментов
AMAZONE предлагает широкий выбор дополнительных инструментов в подходящих комбинациях для любых условий.

• Независимая настройка инструментов и дисков
• Независимая настройка инструментов и дисков относительно рамы

3. Независимая глубина обработки катка и заднего штригеля
AMAZONE предлагает на рынке более 10 различных катков и, тем самым, весьма широкий ассортимент идеальных катков для любых почв. Различные катки обеспечивают оптимальное обратное уплотнение с учетом Ваших требований. Глубина обработки катка не зависит от глубины обработки дисков, так что трудоемкая настройка и регулировка по высоте отменяется!

С компактными дисковыми боронами Catros и Certos Вы можете без проблем работать со скоростью от 10 км/ч до 18 км/ч. Это позволяет достичь невероятно высокой производительности и снижает потребность в рабочем времени до минимума. Решающими для экономического успеха являются также низкие затраты на топливо, износ и ремонт.

Диски Catros⁺ с диаметром 510 мм отличаются агрессивным способом обработки и точным погружением даже в тяжелых условиях. Оптимальным спектром использования этих дисков является обработка стерни, предпосевная подготовка или заделка посевов промежуточных культур.

• Глубина обработки от 5 до 14 см
• Толщина дисков 5 мм/диаметр дисков 510 мм/гладкие, мелковырезные или крупновырезные
• Универсально для более интенсивного смешивания
• Агрессивный способ обработки
• Заделка органических удобрений

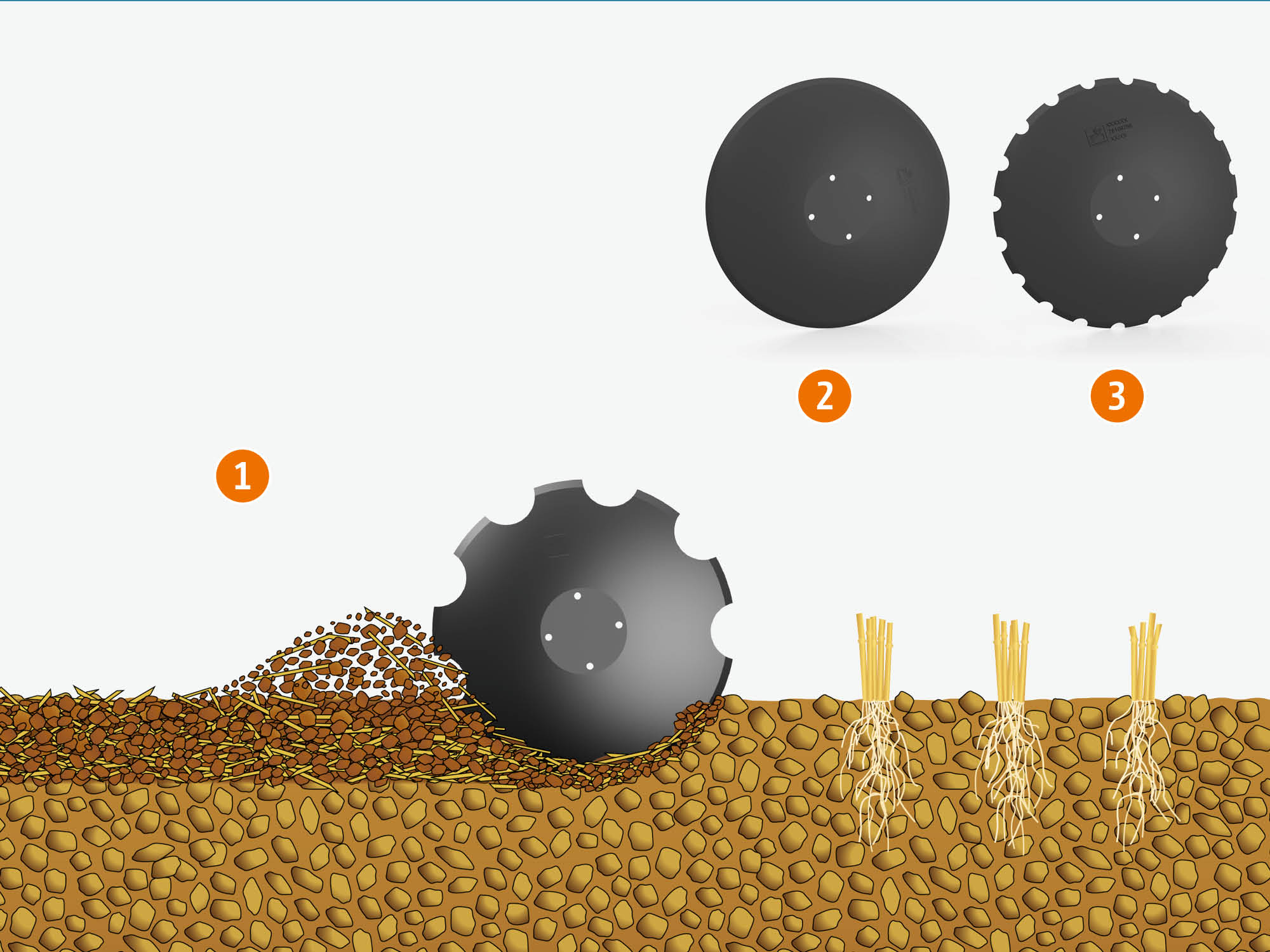

1. Catros⁺ 510 мм (крупновырезные)
2. (гладкие)
3. (мелковырезные)

Смазывания подшипниковых узлов не требуется, что значительно снижает общую потребность в техническом обслуживании. Уплотнительные кольца издавна применяются в машиностроительной отрасли для уплотнения опорных колёс на машинах с гусеничным движителем и в тяжелейших условиях работают абсолютно безукоризненно.

Ваши преимущества

• Необслуживаемые подшипниковые узлы с уплотнительным кольцом и долговечной смазкой
• Необслуживаемый предохранительный механизм в виде пружинных демпферов
• Индивидуальная подвеска дисков для оптимального копирования рельефа почвы и хорошей пропускной способности

1. 2-рядный радиально-упорный шарикоподшипник
2. 2 x вращающиеся кольца (O-кольцо)
3. 2 x чугунные кольца со скользящей поверхностью
4. Уплотнительное кольцо встроено в конический приемник
5. Заправка трансмиссионного масла
6. Проверено 1.000.000 раз!

Диски Catros⁺ и Catros^XLрасположены под крутым углом, на передней батарее угол атаки составляет 17°, на задней - 14°. Это способствует плавному переходу смеси почвы и органической массы от первой батареи дисков ко второй и обеспечивает первоклассное перемешивание земли и растительной массы. В отличие от дисков с пологим расположением, здесь угол выброса значительно меньше. Так, смесь почвы с органической массой перемешивается и вновь укладывается на поверхность почвы, под каток.

• Крайние диски, регулируемые по высоте за счет продольного паза, обеспечивают чистый стык в любых условиях.

На всех машинах, будь то Catros⁺, Catros^XL или Certos, каждый диск индивидуально крепится на раме посредством эластичных резиновых демпферов. Каждый вогнутый диск индивидуально копирует рельеф почвы лучше, чем на машинах с жёстким креплением дисков, так что колея не просто засыпается почвой, а интенсивно обрабатывается. Так, даже при неровностях на поверхности почвы можно проводить равномерную поверхностную обработку. Индивидуальная подвеска дисков также обеспечивает оптимальное прохождение большого количества органической массы по сравнению с парным расположением и подвеской дисков для более высокой пропускной способности.

Эластичные резиновые демпферы на каждом диске служат не только для оптимального копирования контура почвы, но и в качестве предохранительного механизма для отдельных дисков. Крупногабаритные резиновые демпферы не требуют технического обслуживания и отличаются большим ходом, что предотвращает удары о раму.
